TADIRAN 3.6V 950mAh PLC Servo Batería de Litio TL-5101

TL-5101. Tadiran MBU Serie 1/2AA Batería de litio ¥ 3.6V / 950mAh / Li-SOCl2 / -55°C a +85°C / Hasta 20 años de almacenamiento

Tadiran TL-5101

El TL-5101 es la MBU de Tadiran (unidad de copia de seguridad de memoria) de la serie 1/2AA de cloruro de tionilo de litio ¢ diseñada específicamente para una larga vida útil,aplicaciones de bajo consumo en las que el respaldo de memoria y el soporte de reloj en tiempo real dominan el presupuesto de energíaEl nombre de la serie MBU no es casual: Tadiran desarrolló esta célula con copia de seguridad de memoria como la aplicación principal, optimizando la construcción de la bobina, la formulación de electrolitos, el diseño de la cámara de almacenamiento y el diseño de la cámara de almacenamiento.y sellado para el servicio de espera continuo de varios años.

Tadiran Batteries un fabricante israelí de células primarias de litio industriales ha suministrado el TL-5101 al mercado de la electrónica industrial durante décadas.6V de salida estable, muy baja auto descarga, y una vida útil de almacenamiento nominal de hasta 20 años lo convierten en uno de los productos de referencia en la categoría 1/2AA Li-SOCl2.

Especificaciones clave

Variantes terminales

El TL-5101 está disponible en múltiples configuraciones de terminales para diferentes métodos de instalación:

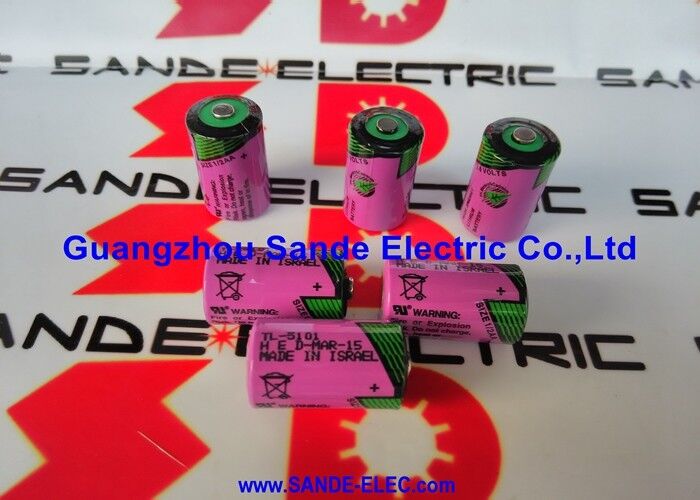

TL-5101/S:La parte superior del botón es el terminal de contacto de presión estándar para los portaceldas, la variante más común.

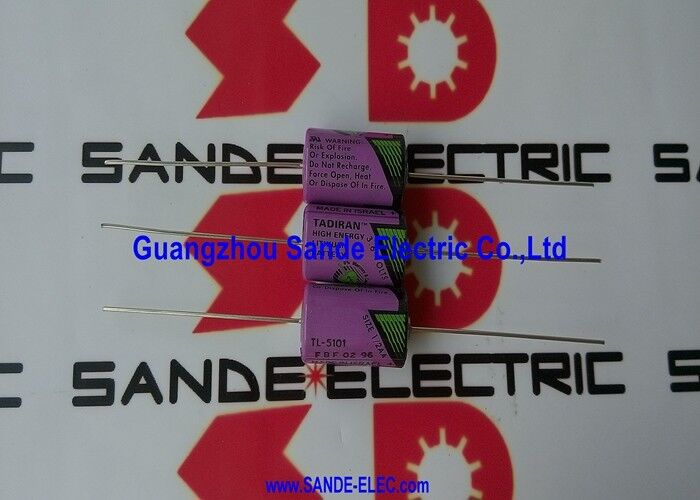

TL-5101/P:Pinos axiales ¢ montaje de PCB a través de agujeros para la integración permanente de PCB, con la célula en posición vertical.

Se trata de la siguiente:Los cables de alambre cables flexibles para conexión de conectores o bloques terminales.

La célula base y las características electroquímicas son idénticas en todas las variantes.

Aplicaciones

Copias de seguridad de la memoria industrial:Dirigido a la intención de diseño de la serie MBU ¢ memoria SRAM y EEPROM en PLC, CNC y controladores industriales.La salida de 6 V coincide con el voltaje de alimentación estándar de CMOS SRAM utilizado en estas aplicaciones.

Relojes en tiempo real:Equipos industriales que requieren un cronometraje preciso durante los períodos de apagado. El TL-5101 mantiene el funcionamiento de RTC durante los períodos de apagado para registros de lotes, alarmas con marca de tiempo,y operaciones programadas.

Contadores inteligentes y AMR:Gas, agua, and electricity meters in residential and commercial installations — the TL-5101's long storage life and wide temperature range support the meter's 10–20 year operational requirements without battery access.

Sistemas de seguridad:Dispositivos de seguridad inalámbricos ¢ detectores PIR, contactos de puertas, sensores de rotura de vidrio ¢ que requieren una duración de la batería de 5 a 10 años con un mantenimiento mínimo.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre TL-5101 y LS14250 (Saft) en el formato 1/2AA Li-SOCl2?

Ambas son células de Li-SOCl2 de 1/2AA. TL-5101 (Tadiran): 3.6V, 950mAh, 9.2g. LS14250 (Saft): 3.6V, 1200mAh, más ligero (peso comparable).TL-5101 tiene 950mAh frente a 1200mAh de LS14250 la célula Saft tiene una capacidad ligeramente mayorAmbos son intercambiables en la mayoría de las aplicaciones de copia de seguridad de memoria; confirma los requisitos de corriente y voltaje de funcionamiento antes de sustituir.

P2: ¿Qué significa la designación de la serie MBU para el TL-5101?

MBU = Unidad de copia de seguridad de memoria la clase de aplicación para la cual el TL-5101 fue específicamente optimizado.y el sellado hermético se seleccionan para la espera continua de baja corriente con cargas de pulso ocasionalesIndica que el rendimiento de la célula está validado para el servicio de copia de seguridad de memoria, no solo una designación de propósito general.

P3: ¿Existe un retraso en el voltaje de pasivación con TL-5101 después de un almacenamiento prolongado?

Sí como con todas las celdas Li-SOCl2, el TL-5101 desarrolla una capa de pasivación en el ánodo de litio durante el almacenamiento, causando una breve supresión de voltaje en la descarga inicial.Para aplicaciones de copia de seguridad de memoria que utilizan corriente continua a nivel de μAPara aplicaciones con mayores demandas iniciales de pulso, la célula normalmente se recupera rápidamente.aplicar una breve descarga de acondicionamiento con una pequeña carga resistiva antes de conectarse a circuitos de memoria sensibles.

P4: ¿Qué reconocimiento UL tiene el TL-5101?

El TL-5101 tiene el reconocimiento de componentes de UL bajo el archivo MH 12193 confirmando que la célula cumple con los requisitos de UL para las células primarias de litio utilizadas en equipos electrónicos industriales y comerciales.El reconocimiento UL se requiere para muchas aplicaciones industriales en las que el equipo en sí lleva una lista UL que depende de que los componentes dentro cumplan con las normas aplicables.
