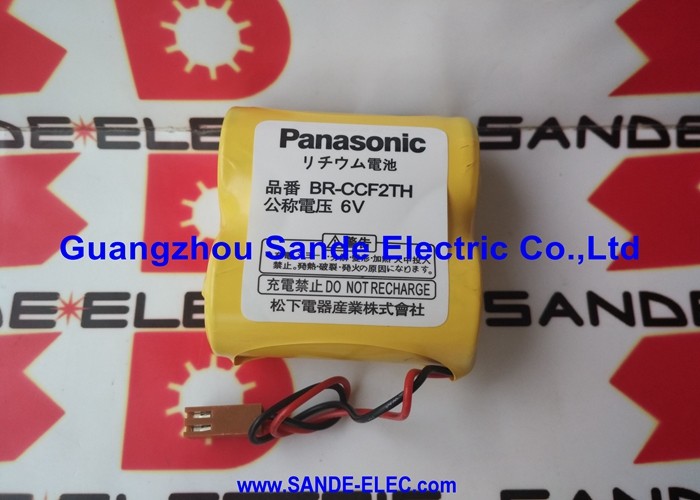

Batería de litio Panasonic BR-C PLC 6V 5000mAh con cable BR-CCF2TH BRCCF2TH

BR-CCF2TH ∙ 6V 5000mAh Batería de Litio ∙ Cables y conector / 2-Cell C-Size / FANUC Alfa ABS Backup

Los cables y los conectores La interfaz probada en el campo

El BR-CCF2TH se entrega con cables de cable terminando en un conector la configuración de interfaz que define cómo se conecta la batería a su amplificador servo FANUC Alpha host.Este tipo de terminal está diseñado específicamente para el entorno de instalación del servoamplificador:

Flexibilidad bajo vibración:El cable conduce entre el paquete de celdas y el conector flex absorbiendo la vibración mecánica del funcionamiento de la máquina herramienta sin transmitir la tensión de vibración a las uniones internas del paquete de celdas.La conexión rígida directa podría arriesgar la fatiga interna de las células durante años de exposición continua a las vibraciones.

Conector polarizado:El conector moldeado de 2 pines garantiza la polaridad correcta no se puede insertar al revés.lugares mal iluminados durante el mantenimiento.

Duración definida del cable:The wire leads are sized for the standard depth of FANUC Alpha servo amplifier battery compartments — the cable length allows the cell pack to sit at the back of the compartment with the connector reaching the socket without excess cable that would need to be managed inside the compartment.

Especificaciones clave

Evolución de la tecnología de servobaterías de FANUC

El BR-CCF2TH representa una generación anterior en la evolución de la batería de servo de FANUC, utilizando el formato de célula de tamaño C físicamente más grande antes de la posterior transición a un tamaño 2/3A más pequeño.

Las unidades cuádruples (BR-2/3AGCT4A) y las parejas de tamaño A (BR-AGCF2W):

ABS Alfa de primera generación:Los servoamplificadores FANUC Alpha ABS (Absolute Positioning System) de la serie A06B-6073, A06B-6079, A06B-6080, A06B-6096 fueron diseñados con compartimientos de baterías adaptados al paquete de células de tamaño C.El formato de cable/conector de BR-CCF2TH fue la batería original OEM para estas unidades.

Por qué se eligió el tamaño C:En el momento del diseño del servoamplificador Alpha, el formato de tamaño C proporcionaba la combinación de salida de 6V y alta capacidad (5000mAh) en un paquete de baterías de un solo conector.La interfaz de conector cable-plomo permite el reemplazo de la batería sin herramientas o soldadura, un importante criterio de capacidad de mantenimiento para las unidades que se espera permanezcan en servicio de producción durante 15-20 años..

Ventaja de la capacidad de tamaño C:El contenido energético de 5000 mAh (30Wh) del BR-CCF2TH excede la capacidad de los paquetes de formato más pequeño posteriores .

Donde todavía se utiliza BR-CCF2TH

Tres décadas después de su introducción, los servoamplificadores FANUC Alpha siguen en servicio en las máquinas herramienta CNC más antiguas de todo el mundo.fabricantes de componentesEl BR-CCF2TH sigue sirviendo a estas instalaciones:

Trabajo de mantenimiento CNC de talleres:Older machining centres and turning centres with FANUC Alpha drives require BR-CCF2TH battery replacement as part of periodic CNC preventive maintenance — keeping absolute encoder positions valid through planned and unplanned shutdowns.

Prórroga de la vida de las plantas:Las instalaciones que han prolongado la vida útil de las máquinas-herramienta equipadas con FANUC dependen de la disponibilidad de BR-CCF2TH para los intervalos de mantenimiento planificados.

Preguntas frecuentes

P1: ¿Por qué el BR-CCF2TH utiliza células de tamaño C en lugar de las células más pequeñas de tamaño A o 2/3A utilizadas en otras baterías FANUC?

The Alpha ABS amplifier battery compartment was designed for the C-size format when the Alpha drive was developed — before the subsequent miniaturisation of FANUC servo electronics that enabled smaller battery formats in later Beta and Alpha iSV productsLas celdas de tamaño C ofrecen la ventaja de una mayor capacidad intrínseca (2500 mAh por célula) en comparación con las celdas de tamaño A (1800 mAh) o 2/3A (1200 mAh) con el mismo voltaje nominal de la célula de 3 V.

P2: ¿Puede sustituirse el BR-CCF2TH mientras la máquina FANUC funciona?

Sí, con el servo amplificador y el CNC encendido, la fuente del amplificador mantiene la memoria del codificador ABS.El conector de cable de plomo se puede desconectar y la nueva batería conectada sin perder datos de posición absoluta. Mantenga una conexión positiva de la batería durante todo el tiempo

P3: ¿Es el BR-CCF2TH intercambiable con las servobaterías más pequeñas de FANUC como el BR-AGCF2W?

No. BR-CCF2TH utiliza células de tamaño C en un paquete físico diferente al BR-AGCF2W (células de tamaño A).Los dos paquetes sirven a diferentes familias de amplificadores FANUC con diferentes tamaños de compartimientos de baterías y diferentes requerimientos de energíaEl conector puede parecer similar, pero los cuerpos de los paquetes de células son de diferentes tamaños.

P4: ¿Cómo puedo confirmar el estado de la batería BR-CCF2TH antes de un apagado planificado?

Mide el voltaje de circuito abierto de la batería en el conector con un multímetro mientras está desconectado del amplificador.5V indica que se acerca el final de la vidaTambién debe comprobarse el historial de alarmas del FANUC CNC. Las entradas de alarma de batería 9F indican que la batería ya ha activado una advertencia de bajo voltaje durante el funcionamiento anterior.
