El motor de respaldo CNC sustituye la batería Fanuc A98L-0031-0026

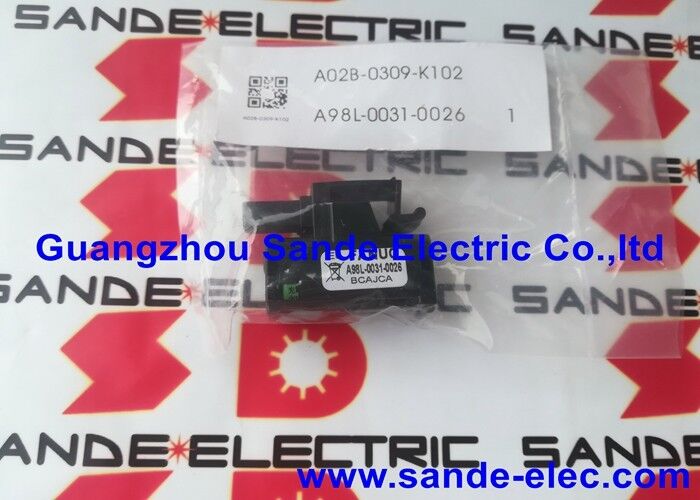

A98L-0031-0026 FANUC Batería de litio 3V Tipo Modular Negro / 0.055 libras / Backup de SRAM CNC / A02B-0309-K102

"Tipo Modular Negro"

La designación "tipo modular negro" de FANUC identifica al A98L-0031-0026 como un cartucho de batería autónomo no como un paquete de celdas de plomo,sino una carcasa de plástico negro rígido que integra la célula de litio, electrónica interna y conector de 3 pines en una sola unidad modular.

Este formato modular sirve al contexto de instalación de la batería dentro de un controlador CNC FANUC:

Instalación de entrada rápida:El cartucho negro se desliza en el compartimiento de la batería del controlador y se cierra en su lugar por el mecanismo de retención del compartimiento en lugar de un conector de cable que cuelga libremente.

Conector fijo de 3 pines:El conector moldeado de 3 pines en el extremo del cartucho se une con el enchufe de la batería del CNC con polaridad definida. El conector no se puede invertir o insertar incorrectamente.

No incluidos:Todos los componentes de la batería, la célula de litio, los circuitos de protección y la interfaz del conector están encerrados en la carcasa modular negra.

Especificaciones clave

Qué protege el A98L-0031-0026 en el CNC FANUC

Los sistemas FANUC CNC que utilizan el A98L-0031-0026 almacenan datos operativos críticos en SRAM con batería:

Programación parcial:Todos los programas de NC almacenados en la memoria CNC, las rutas de herramientas, las condiciones de corte y las secuencias de mecanizado para cada trabajo en la máquina.

Parámetros de las máquinas CNC:El conjunto de datos de configuración específica de la máquina durante la puesta en marcha de la máquina herramienta, los límites de trazado del eje, el servoajuste, la configuración de la pantalla y todos los parámetros del sistema.

Tablas de desplazamiento de herramientas:Datos de compensación de la longitud y del diámetro de la herramienta medidos para todas las herramientas de la carpeta ️ re-medida necesaria en caso de pérdida.

Programa de la escalera de las PMC:El programa PLC integrado del fabricante de la máquina herramienta incrustado en el CNC governa los bloqueos del eje, el refrigerante, la seguridad de las puertas y todas las funciones específicas de la máquina.

El peso como indicador de calidad

El peso neto especificado de 0,055 libras (aproximadamente 25 g) proporciona un punto de verificación práctico.

• Masa de la célula de litio (aproximadamente 45-60 g en conjunto completo)
• El cartucho de plástico
• El conector de 3 pines y cualquier componente de protección interna

Una batería significativamente más ligera sugiere que los componentes internos difieren de la especificación del OEM.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A98L-0031-0026 y A98L-0031-0028?

Ambas son baterías de litio modulares negras FANUC 3V para respaldo de SRAM CNC, pero sirven diferentes modelos CNC y utilizan diferentes configuraciones de conectores.A98L-0031-0026 (A02B-0309-K102) es para las máquinas CNC de la familia FS0i-MD/MF y las correspondientes de la serie 0i.. A98L-0031-0028 (A02B-0323-K102) es para otra variante CNC. Siempre confirme desde el mensaje de alarma del CNC o la etiqueta del compartimiento de la batería qué especificación A98L se aplica a la máquina específica.

P2: ¿Se puede sustituir A98L-0031-0026 mientras el CNC FANUC está encendido?

Sí, con el CNC encendido y en modo de espera o de ejecución, el suministro interno mantiene la SRAM. El cartucho negro se puede quitar e insertar el reemplazo sin pérdida de datos.Nunca deje el CNC sin batería mientras la fuente de alimentación está apagada y la SRAM debe conservarse.

P3: ¿Cómo se compara A98L-0031-0026 con los formatos de baterías FANUC anteriores como CR17450SE-R?

CR17450SE-R (A98L-0031-0012) es una célula cilíndrica única con terminales de contacto de presión utilizados en los controladores CNC de la serie FANUC 15/16/18 más antiguos.A98L-0031-0026 es un cartucho modular para la serie FS0i más nuevaEl formato modular simplifica el reemplazo y asegura la correcta instalación en comparación con el formato de célula discreta más antiguo.

P4: ¿Qué código de alarma genera el CNC FANUC FS0i cuando el A98L-0031-0026 necesita ser reemplazado?

The FANUC FS0i and related CNC systems generate alarm 9F (or SW0100 "Battery voltage low") when the A98L-0031-0026 voltage drops below the detection threshold — typically displayed as an alarm with axis identifiers at power-upDespués de la sustitución, la alarma debería aclararse en el próximo ciclo de alimentación.
