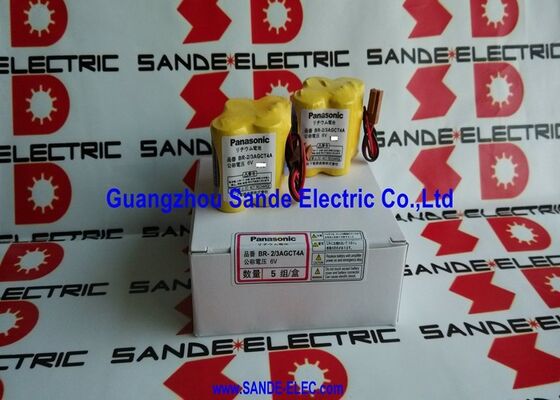

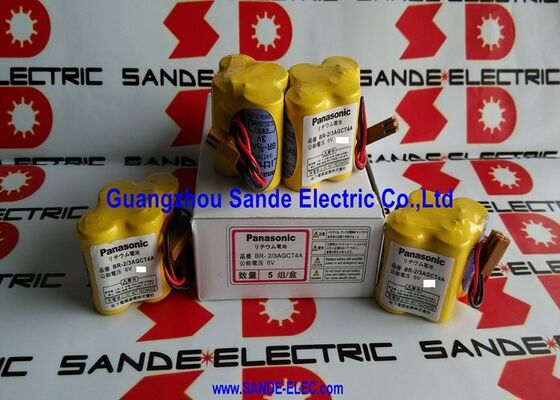

Se trata de una batería de 6 voltios de Panasonic BR-2/3AGCT4A.

BR-2/3AGCT4A | Batería de litio Panasonic serie BR de 4 celdas: 6 V / 2900 mAh / FANUC Alpha iSV / Beta iSV / A98L-0031-0025

BR-2/3AGCT4A: paquete de cuatro celdas para sistemas FANUC Alpha y Beta iSV

El BR-2/3AGCT4A es un paquete de baterías de litio Panasonic serie BR de 4 celdas para servosistemas integrados FANUC Alpha iSV y Beta iSV, y controladores de robots y CNC Serie 18-T. La capacidad de 2900 mAh del paquete, suministrada a 6 V desde cuatro celdas BR-2/3AG, proporciona la mayor reserva de energía que exigen las familias de amplificadores FANUC iSV en comparación con los paquetes de 2 celdas más simples utilizados en generaciones anteriores de servos Beta y Alpha.

Cada celda BR-2/3AG proporciona 3V individualmente. Las cuatro celdas del BR-2/3AGCT4A están configuradas para ofrecer una salida de 6 V, manteniendo el codificador y la memoria de parámetros en todas las variantes de amplificador FANUC compatibles durante los períodos de apagado.

Especificaciones clave

Elegir entre BR-2/3AGCT4A y BR-CCF2TH

Dos paquetes de baterías de 6 V de la familia FANUC Alpha con diferentes clases de capacidad:

Ambos funcionan a 6 V con la misma familia de conectores JAE marrones. Seleccione según el número de pieza especificado del amplificador instalado: la etiqueta del compartimiento de la batería o el manual de mantenimiento confirman qué paquete corresponde.

Escenarios de aplicación

Alarma de batería Alpha iSV:Un CNC FANUC con servoaccionamientos Alpha iSV muestra una alarma de batería en un eje. El BR-2/3AGCT4A se identifica a partir de la referencia de batería del manual de mantenimiento (A98L-0031-0025). El reemplazo durante el tiempo de inactividad planificado conserva los parámetros del servo y se evita la nueva puesta en servicio del eje.

Reemplazo proactivo del CNC Serie 18-T:El ciclo de reemplazo de batería CNC de 18 T de un centro de torneado requiere el BR-2/3AGCT4A en un cronograma de 3 años: el reemplazo proactivo antes de que suene la alarma protege los datos del programa y de la herramienta contra pérdidas no planificadas.

Preguntas frecuentes

P1: ¿Qué alarma de FANUC indica que BR-2/3AGCT4A necesita reemplazo?

El CNC o el amplificador genera un código de alarma, generalmente AL-9F (advertencia de batería, aviso previo) seguido de AL-92 (voltaje de batería bajo, reemplazo urgente) en notación de servo Mitsubishi/FANUC, o una alarma de batería equivalente específica del CNC. Reemplace en AL-9F, no en AL-92: AL-92 indica que la batería está casi agotada por completo.

P2: ¿Se puede reemplazar BR-2/3AGCT4A mientras el sistema FANUC está encendido?

Sí, reemplácelo con el sistema encendido. La fuente del amplificador mantiene la memoria mientras está encendido. Conecte el nuevo paquete antes de retirar el antiguo siempre que sea posible. El reemplazo con apagado requiere una conexión rápida para evitar la pérdida de memoria.

P3: ¿Cuál es la referencia cruzada entre BR-2/3AGCT4A y A98L-0031-0025?

Ambos identifican la misma batería: A98L-0031-0025 es el código de especificación interna de FANUC utilizado en la documentación técnica y en los manuales de piezas de FANUC; BR-2/3AGCT4A es la designación de celda/paquete de Panasonic. A06B-6114-K504 es el número de pedido de repuestos del servicio FANUC para el mismo paquete.

P4: ¿En qué se diferencia el BR-2/3AGCT4A del BR-AGCF2W más pequeño utilizado en otros sistemas FANUC?

BR-AGCF2W utiliza 2 celdas de tamaño A para 6 V a aproximadamente 1800 mAh, para el amplificador FANUC Beta (Beta SVU, Beta iSV en su forma anterior). BR-2/3AGCT4A utiliza celdas de tamaño 4 × 2/3A para 6 V a 2900 mAh, para Alpha iSV, Beta iSV (forma más nueva) y 18-T CNC. Los dos paquetes no son intercambiables; confirme en la etiqueta del puerto de batería del amplificador qué variante se requiere.
