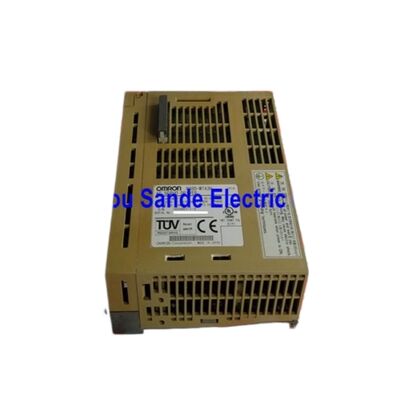

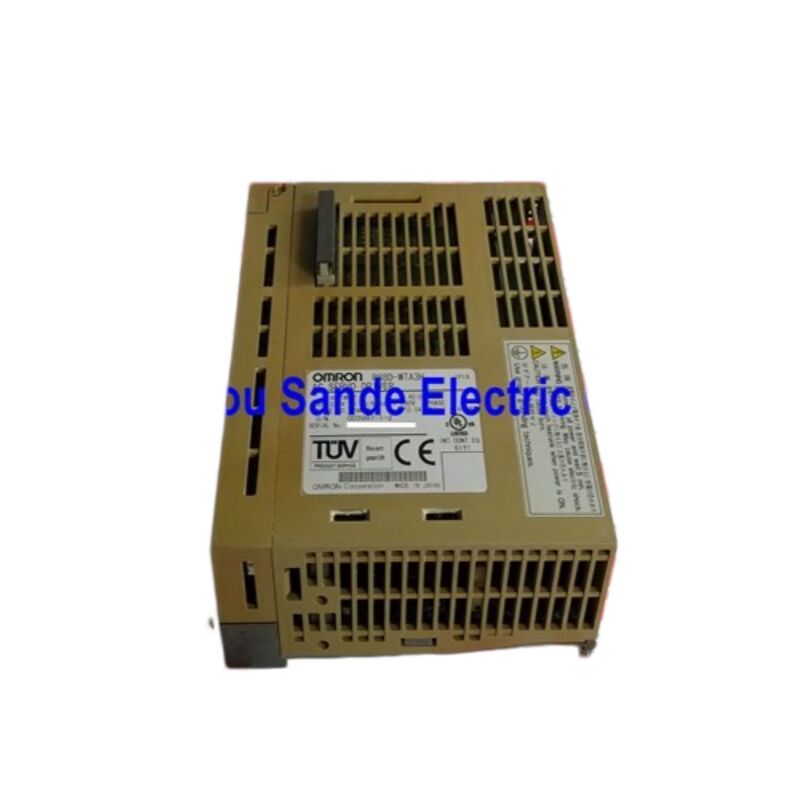

OMRON R88D-WTA3H — Servodrive OMNUC Serie W de 30W, monofásico 200V

El servodrive más pequeño de una familia de servos seria

Treinta vatios no parece mucho hasta que consideras lo que el R88D-WTA3H realmente aporta. Este es el punto de entrada de potencia mínima de la Serie W OMNUC de OMRON — una plataforma de servo que abarca desde esta unidad compacta de 30W hasta 15 kW, compartiendo la misma arquitectura de control de tres modos, la misma interfaz de codificador serial y el mismo entorno de programación en toda la gama. Comprar el servodrive más pequeño de esta familia no significa aceptar un producto despojado. Obtienes control de posición, control de velocidad y control de par en el mismo hardware, compatibilidad con codificadores seriales tanto para motores incrementales como absolutos, y un puerto de comunicación RS-232C / RS-422A — el conjunto completo de características de la Serie W, simplemente escalado a una carga de 30W.

Para fabricantes de máquinas que trabajan con ejes de precisión pequeños — carros aplicadores de etiquetas, cabezales dispensadores compactos, etapas de alineación óptica o mecanismos de indexación en miniatura — el R88D-WTA3H da en el blanco con precisión. Sobredimensionar un servodrive desperdicia espacio en el panel y añade un costo innecesario; el WTA3H existe porque algunas aplicaciones realmente necesitan 30W de rendimiento de servo y nada más.

Especificaciones Técnicas

Motor Compatible: R88M-W03030H

El R88D-WTA3H está específicamente emparejado con la serie R88M-W03030H de servomotores cilíndricos de 30W, 3.000 rpm — los miembros más pequeños de la familia de motores Serie W.

En condiciones nominales, el R88M-W03030H entrega 0.0955 N·m de par continuo, girando a 3.000 rpm. La velocidad máxima momentánea alcanza 4.500 rpm, y el par máximo disponible durante ráfagas de aceleración es aproximadamente tres veces la cifra nominal — consistente con el diseño del motor Serie W en todas las clases de potencia. El eje del motor está sellado a IP67, lo que significa que puede soportar exposición directa a lavado en entornos de fabricación adyacentes a alimentos y de lavado, incluso cuando este servodrive más pequeño permanece de forma segura dentro de un panel sellado.

Dos configuraciones de motor están disponibles para este servodrive:

• R88M-W03030H-□ — codificador incremental, resolución de 13 bits
• R88M-W03030T-□ — codificador absoluto multiturno, resolución de 16 bits

El motor con sufijo T conserva su posición absoluta a través de ciclos de energía utilizando la batería de respaldo en el conector CN8 del servodrive. Elija el motor incremental con sufijo H cuando el referenciado en cada arranque sea aceptable y la reducción de costos sea una prioridad. Elija el motor absoluto con sufijo T cuando la máquina no pueda permitirse un ciclo de referenciado — o cuando la ruta de referenciado esté mecánicamente limitada por la aplicación.

Para instalaciones donde la longitud axial es limitada, los motores de cuerpo plano (perfil delgado) de 30W de OMRON ofrecen el mismo rendimiento eléctrico en un marco de motor más corto, y son totalmente compatibles con este servodrive.

Tres Modos de Control, Sin Cambios de Hardware

Lo que distingue a la Serie W OMNUC de las plataformas de servo más básicas es la arquitectura de tres modos tipo T integrada en cada servodrive de la familia — incluida esta unidad de 30W. El control de posición, velocidad y par no son variantes de producto separadas; son modos de operación seleccionados por parámetro. Un solo R88D-WTA3H puede servir cualquiera de estos tres roles de control en una máquina.

Control de posición procesa comandos de cadena de pulsos del controlador principal y cierra el bucle de posición internamente utilizando la retroalimentación del codificador. La función de engranaje electrónico escala la entrada de pulso de comando, por lo que el controlador no necesita emitir trenes de pulsos de alta frecuencia para lograr una resolución de posicionamiento fina. Se admiten tres formatos de entrada de pulso: Pulso + Dirección, CW/CCW y diferencia de fase de 90°. Esta flexibilidad significa que el servodrive acepta comandos directamente de las unidades de posicionamiento propias de OMRON, así como de controladores de terceros con diferentes convenciones de salida.

Control de velocidad regula la velocidad del eje del motor proporcional a una referencia de voltaje analógico, típicamente ±10V CC. El rango de control de velocidad de 1:5.000 es la misma especificación que llevan los servodrives Serie W más grandes — el modelo de 30W no acepta un rendimiento reducido solo por su menor potencia nominal. En el extremo lento de ese rango, el motor gira de manera suave y controlable sin oscilaciones, que es lo que importa en aplicaciones de control de tensión y alimentación donde la estabilidad a baja velocidad determina la calidad de salida.

Control de par regula el par de salida del motor proporcional a una señal de entrada analógica, con un límite de velocidad configurable para evitar descontrol en ejes sin carga. Este modo se utiliza dondequiera que la máquina necesite controlar la fuerza en lugar del movimiento — tensión de bobinado, fuerza de sujeción u operaciones de inserción con fuerza controlada.

Cambiar de modo es un cambio de parámetro, documentado en el manual de usuario estándar de la Serie W. Un diseñador de máquina puede configurar el servodrive para pruebas de desarrollo en modo de velocidad, luego cambiar al modo de posición para la puesta en marcha final, utilizando el mismo hardware en todo momento.

Codificador Serial: Mayor Resolución Que la Generación Anterior

La combinación motor-servodrive Serie W utiliza una interfaz de codificador serial en lugar de las señales de cuadratura incrementales A/B/Z tradicionales. Esta es una distinción importante de las plataformas de servo más antiguas.

Los motores con codificador incremental de la Serie W (motores con sufijo H) utilizan un codificador serial de 13 bits, que proporciona 8.192 recuentos por revolución de retroalimentación de posición dentro del bucle de servo del servodrive. Los motores con codificador absoluto (sufijo T) utilizan un codificador serial absoluto de 16 bits, que proporciona 65.536 recuentos por revolución dentro de una sola vuelta, además de seguimiento multiturno para posición absoluta en cualquier número de revoluciones.

El enlace del codificador serial entre el motor y el servodrive también es más inmune al ruido que el cableado de cuadratura paralelo. Un solo cable transporta datos de posición, datos de velocidad, estado del codificador y lecturas del termistor del motor como un flujo de datos serial. Esto reduce el número de pines del conector, simplifica el enrutamiento del cable y elimina la degradación de la señal diferencial que los cables largos pueden causar en codificadores incrementales de alta resolución. Para una aplicación compacta de 30W donde el motor puede estar cerca de equipos generadores de señales, esta inmunidad al ruido es un beneficio práctico en lugar de uno teórico.

Diseño de Conectores y Función de Cada Puerto

Comprender el diseño físico del servodrive es útil tanto durante la instalación como durante la resolución de problemas.

El compartimento de batería CN8 se encuentra debajo de la cubierta superior. Si se utiliza un motor con codificador absoluto (sufijo T), la batería de respaldo se instala aquí. Sin una batería cargada, el codificador absoluto no puede mantener su recuento de posición multiturno durante el apagado. El servodrive mostrará una alarma de batería al arrancar y solicitará un retorno al punto de referencia si esta batería se descarga por completo.

CN5 proporciona salidas de monitor analógico — señales de voltaje en tiempo real proporcionales a la velocidad y corriente del motor que se pueden observar en un osciloscopio estándar. Esta es la conexión de diagnóstico más rápida durante la puesta en marcha: sin conectar ninguna PC, un osciloscopio en CN5 muestra inmediatamente la respuesta de velocidad real y la corriente de par a medida que el eje se mueve. Los sobrepasos, las oscilaciones y el comportamiento de asentamiento son directamente visibles.

CN3 es el puerto de comunicación serial. La unidad de parámetros portátil R88A-PR02W se conecta aquí para programación en campo y diagnóstico de fallas sin necesidad de una computadora portátil. El monitoreo basado en PC utiliza el software WmonWin de OMRON a través de la misma conexión RS-232C, proporcionando acceso completo a los parámetros, monitoreo en tiempo real y capacidad de registro de datos.

CN1 es el terminal de E/S de control — entrada de comando de pulso, referencia de velocidad/par analógica, servo ON/OFF, reinicio de alarma, entradas de límite de avance y retroceso, y señales de salida que incluyen en posición, velocidad cero y estado de alarma.

CN2 es la entrada de retroalimentación del codificador. El cable del codificador va directamente desde el codificador serial del motor a CN2; la longitud del cable afecta la inmunidad al ruido del sistema y se deben usar los cables estándar y de robot especificados por OMRON para esta conexión.

Instalación en Panel: Huella Compartida, Cableado Limpio

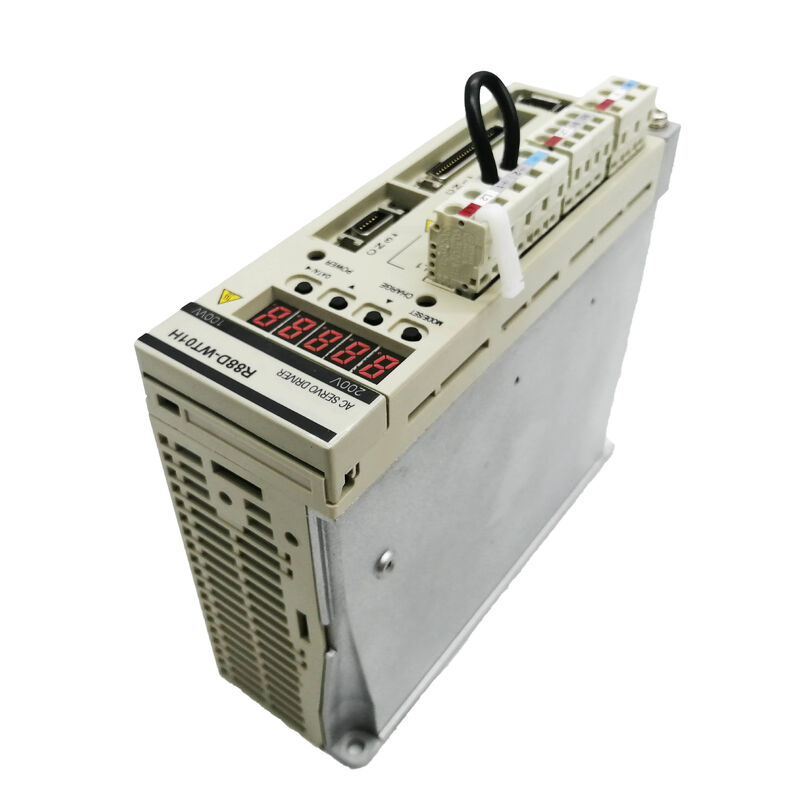

El R88D-WTA3H comparte su huella de panel de 55 × 160 × 130 mm con los modelos WTA5H, WT01H y WT02H — todos los servodrives monofásicos Serie W de 200V de 30W hasta 200W ocupan las mismas dimensiones de montaje. Esto es importante para el diseño del panel: una máquina que pueda necesitar escalar de un eje de 30W a uno de 100W en una revisión posterior no requiere un nuevo recorte de panel o un haz de cables al actualizar el servodrive.

El montaje en pared utiliza dos tornillos M4. También se admite el montaje en panel frontal (empotrando el servodrive a través de una abertura del panel con soportes) para instalaciones donde la pantalla y el teclado del servodrive necesiten ser accesibles desde la cara del panel sin abrir la puerta de un gabinete.

Cumplimiento EMC y Filtrado de Línea

El filtro de línea R88A-FIW104-E de huella es el filtro EMC recomendado para el R88D-WTA3H. Los filtros de estilo de huella se montan en el riel DIN del panel directamente detrás del servodrive, con el servodrive montado al ras contra los terminales de salida del filtro — esto minimiza la longitud del cable sin filtrar entre el filtro y el servodrive, que es el factor principal en la supresión efectiva de la interferencia EMC conducida.

El manual de instalación de la Serie W especifica las condiciones de cableado para el cumplimiento de las directivas EMC. Seguir estas condiciones — específicamente los requisitos de puesta a tierra, enrutamiento de cables e instalación del filtro — permite que el sistema cumpla con los límites de emisión industrial EN 55011 Clase A Grupo 1. Sin el filtro de línea, las emisiones conducidas y radiadas de la conmutación IGBT del servodrive excederán estos límites.

Suministro de Repuestos: Qué Buscar

El R88D-WTA3H ha sido descontinuado de la línea de producción activa de OMRON ya que la Serie W fue reemplazada por las plataformas Serie G y Serie 1S. Las unidades de reemplazo están disponibles a través del mercado de excedentes de automatización industrial. Al adquirir una unidad usada o reacondicionada, se aplican varias comprobaciones prácticas.

Confirme que la unidad ha sido probada bajo carga con un motor real bajo movimiento comandado — no solo encendida y verificada en fallas. Un servodrive puede parecer en buen estado en una prueba de encendido en banco, pero tener degradación de IGBT o envejecimiento de condensadores que solo se manifiestan bajo carga del motor. Verifique que el compartimento de batería CN8 esté intacto y que se haya instalado una batería de reemplazo si el servodrive ha estado almacenado durante un período prolongado. Verifique la versión del firmware si el servodrive se va a importar a un sistema multieje donde la compatibilidad de parámetros entre servodrives sea importante.

El manual de usuario de la Serie W (Nº de Catálogo OMRON I531) permanece disponible públicamente en los archivos de documentación de OMRON y cubre todos los códigos de alarma, tablas de parámetros y diagramas de cableado para el R88D-WTA3H.

Preguntas Frecuentes

P1: ¿Con qué servomotor se empareja el R88D-WTA3H y puedo usar un motor de 30W diferente de otro fabricante?

El R88D-WTA3H está diseñado para funcionar con los servomotores de 30W, 3.000 rpm de la familia Serie W de OMRON: R88M-W03030H (codificador incremental) y R88M-W03030T (codificador absoluto). Estos motores utilizan una interfaz de codificador serial propietaria de OMRON — la señal transmitida por el cable CN2 no es una señal de cuadratura diferencial A/B/Z estándar, sino un protocolo de datos serial específico para el codificador de la Serie W. Los motores de terceros con codificadores de cuadratura estándar no son compatibles con la entrada CN2 de este servodrive. Sustituir un motor que no sea de OMRON requeriría verificar la compatibilidad de la inductancia del bobinado, reescribir los parámetros del motor del servodrive y aceptar que los algoritmos de protección de OMRON — que están calibrados para las características térmicas y eléctricas del motor de la serie R88M-W — pueden no funcionar correctamente. En la práctica, emparejar este servodrive con algo que no sea el motor R88M-W03030 compatible no se recomienda para equipos de producción.

P2: ¿Requiere el R88D-WTA3H un PLC o unidad de posicionamiento de OMRON, o funcionará con controladores de terceros?

No se requiere ningún controlador OMRON. En modo de control de posición, el servodrive acepta entradas de cadena de pulsos — cualquier controlador, PLC o tarjeta de movimiento capaz de emitir pulsos en formato Pulso+Dirección, CW/CCW o cuadratura puede comandar este servodrive. Controladores de Mitsubishi, Keyence, Panasonic, Delta y otros se utilizan habitualmente con servodrives Serie W en este modo. En modos de control de velocidad y par, el servodrive acepta una referencia analógica de ±10V CC, que es un estándar de señal universal compatible con prácticamente todos los módulos PLC de salida analógica. La única comunicación específica de OMRON es a través del puerto CN3 RS-232C / RS-422A para acceso a parámetros — e incluso eso es accesible con software de terminal estándar si el protocolo de comunicación está configurado correctamente. Para la configuración de parámetros en campo, la unidad portátil R88A-PR02W es la herramienta más práctica independientemente de la marca del PLC que controle el eje.

P3: El R88D-WTA3H muestra una alarma. ¿Cómo identifico la falla sin conectar una PC?

El panel frontal del servodrive tiene una pantalla LED de 7 segmentos que muestra códigos de alarma de dos caracteres directamente. Cuando ocurre una falla, la pantalla alterna entre el código de alarma y la palabra "AL" alternativamente para que el código sea legible sin herramientas ni software. Los códigos comunes para esta clase de servodrive incluyen subtensión (AL.10), sobretensión (AL.40), sobrecorriente (AL.30), sobrecarga (AL.71), falla del codificador (AL.74) y desbordamiento de desviación de posición (AL.26). El Manual de Usuario OMRON Serie W (Nº de Catálogo I531) contiene la tabla completa de alarmas con causas probables y acciones correctivas para cada código. Después de resolver la causa raíz, la alarma se borra activando la entrada de reinicio de alarma en la regleta de terminales CN1 — un pulso del controlador o un contacto momentáneo de un pulsador. Borrar y reiniciar repetidamente sin abordar la causa no resolverá una falla de hardware y puede causar daños adicionales.

P4: ¿Es el R88D-WTA3H compatible con motores con codificador absoluto y qué requiere en términos de hardware?

Sí — el servodrive admite completamente tanto motores Serie W incrementales (sufijo H) como absolutos (sufijo T). Para la operación con codificador absoluto, la batería de respaldo R88A-BAT01W debe instalarse en el compartimento de batería CN8 del servodrive. Esta batería mantiene el contador de posición multiturno y los datos de posición dentro de la vuelta del codificador cuando la máquina está apagada. Al arrancar, el servodrive lee la posición almacenada del codificador inmediatamente e informa la posición actual del eje al controlador sin ningún ciclo de referenciado. El único requisito de mantenimiento continuo es el reemplazo de la batería cuando el voltaje de la batería cae — el servodrive mostrará una alarma de advertencia de batería antes de que la batería alcance niveles críticos, dando aviso anticipado antes de que los datos de posición estén en riesgo. Si la batería se descarga por completo y el codificador pierde su referencia de posición, un procedimiento de retorno al punto de referencia único restablece la posición absoluta y el sistema reanuda la operación absoluta normal.

P5: El R88D-WTA3H está descontinuado. ¿Cuál es la opción de reemplazo más práctica para una máquina existente?

Para un reemplazo de mantenimiento puro — restaurar un servodrive fallido en una máquina existente sin rediseñar el eje — la primera opción es adquirir un R88D-WTA3H probado del mercado de excedentes industrial y transferir el conjunto de parámetros original de la documentación de la máquina. Esto mantiene todo el cableado, los cables y la programación del PLC sin cambios. Si una unidad de la Serie W realmente no está disponible, la plataforma sucesora más cercana para la migración es la Serie G5 de OMRON, específicamente la gama R88D-KNA5H o R88D-KN01H dependiendo de la potencia nominal. Los motores Serie G5 son físicamente similares a los motores Serie W y OMRON produjo motores Serie G5 de 30W compatibles. Sin embargo, los cables del codificador, el cableado CN1 y la estructura de parámetros difieren entre generaciones, por lo que no es posible un intercambio directo de cables — se requieren cambios de cableado y reingreso de parámetros. La más nueva Serie 1S (basada en EtherCAT) representa un cambio mayor en el enfoque de puesta en marcha y la estructura del programa del PLC y es más apropiada para nuevos diseños de máquinas que para reemplazos de mantenimiento de servodrives individuales en instalaciones existentes de la Serie W.

El OMRON R88D-WTA3H forma parte del sistema de servo CA OMNUC Serie W (Manual de Usuario Nº de Catálogo I531). Este modelo está descontinuado del catálogo de producción actual de OMRON. Siempre verifique la compatibilidad del modelo de motor y la clase de voltaje antes de solicitar un reemplazo. Espere un mínimo de cinco minutos después de desconectar la alimentación principal antes de manipular el cableado o los conectores internos.
