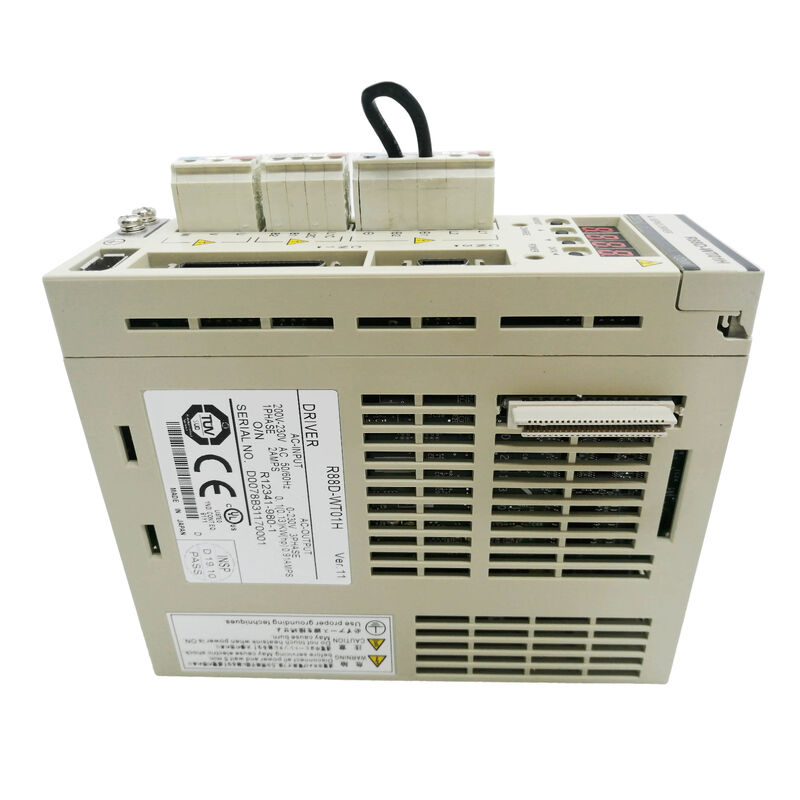

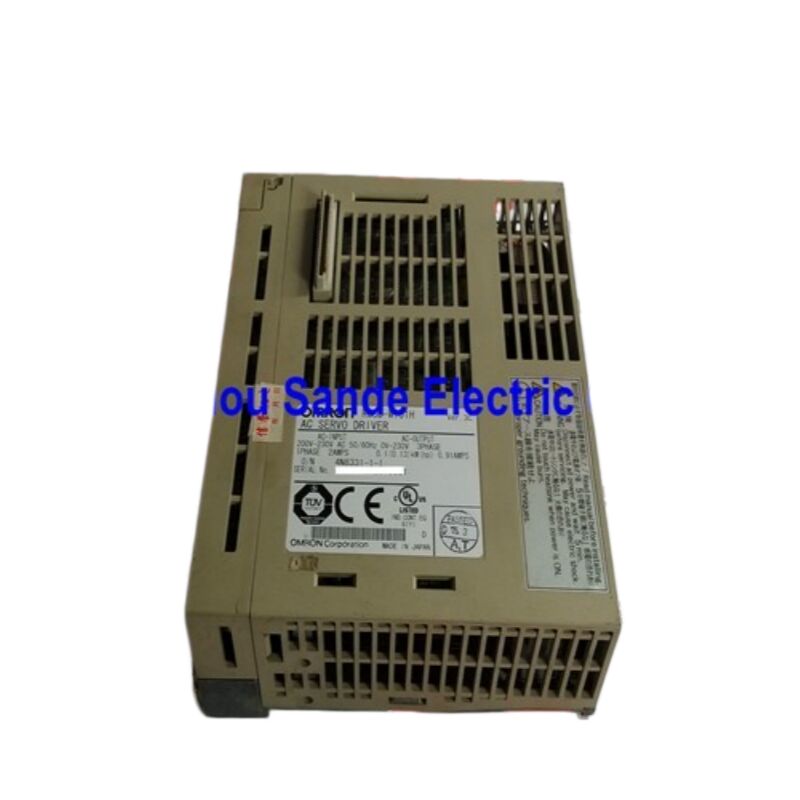

OMRON R88D-WT01H OMNUC W-Series AC Servo Drive — Controlador Servo de Fase Única de 100W y 200V

Más que un controlador de velocidad

Pregunte a cualquier ingeniero de automatización que haya trabajado con la línea de servos OMRON a lo largo de los años qué plataforma estableció el punto de referencia, y la serie OMNUC W-Series surge constantemente. El R88D-WT01H se encuentra en el punto de entrada de esa familia — un controlador servo AC de fase única de 100W y 200V — pero la palabra "entrada" subestima lo que realmente hace este controlador. Es un controlador de tres modos: control de posición, control de velocidad y control de par, todo en el mismo hardware. El modo de operación es una configuración de parámetro, no una variante de hardware. Un controlador, tres comportamientos de control fundamentalmente diferentes.

Esa filosofía de diseño se mantuvo en todo lo que OMRON construyó en la serie W. El objetivo era una plataforma servo lo suficientemente capaz como para manejar el posicionamiento preciso en un eje de empaquetado pequeño, la regulación precisa de la velocidad en un rodillo de alimentación o la gestión de tensión controlada por par en una etapa de bobinado — sin requerir hardware diferente para cada aplicación. El R88D-WT01H ofrece esa flexibilidad en una carcasa compacta para montaje en panel que pesa menos de un kilogramo.

Decodificación del número de modelo: R88D-WT01H

Cada carácter en la convención de nomenclatura de los controladores servo de OMRON comunica información específica del hardware:

El designación T en el número de modelo es el carácter más significativo funcionalmente para la selección de aplicaciones. Confirma que este controlador admite los tres modos de control en una sola unidad, lo que lo distingue de las plataformas servo OMRON anteriores o más simples que estaban fijas a un modo de control a nivel de hardware.

El sufijo H indica la clase de voltaje de 200V. El equivalente directo de la clase de 100V es el R88D-WT01HL — la misma potencia nominal, diferente voltaje de suministro. Estos no son intercambiables; el devanado del circuito principal, el voltaje del bus interno y la compatibilidad del motor difieren entre las variantes H y L.

Especificaciones técnicas completas

Tres modos de control — Un controlador

La capacidad que define a los controladores de la serie W en la línea OMRON es la disponibilidad simultánea de las tres arquitecturas de control servo dentro de la misma unidad.

Modo de control de posición acepta comandos de cadena de pulsos del controlador — el controlador cierra el bucle de posición en función de la retroalimentación del encoder y ejecuta el movimiento comandado. La entrada de pulsos acepta formatos de Pulso+Dirección, CW/CCW o diferencia de fase de 90°. Una función de engranaje electrónico escala la relación de pulsos de comando, lo que permite que la frecuencia de pulsos de salida del controlador coincida con la resolución de motor requerida sin modificar el programa del controlador. La frecuencia máxima de pulsos de comando admite demandas de posicionamiento de alta velocidad sin convertirse en un cuello de botella del sistema.

Modo de control de velocidad acepta una referencia de voltaje analógico (típicamente ±10V CC) del controlador o de un potenciómetro, y regula la velocidad del motor en proporción a esa entrada. El rango de control de velocidad de 1:5.000 — lo que significa que el controlador puede regular la velocidad con precisión desde 0.6 r/min hasta 3.000 r/min — es una cifra de referencia que refleja un rendimiento real de bucle cerrado en lugar de un máximo teórico. En el extremo inferior de ese rango, el motor gira de manera suave y controlable, lo que es importante para aplicaciones de alimentación donde la precisión a baja velocidad afecta directamente la calidad del producto.

Modo de control de par regula el par de salida del motor en proporción a una señal de comando analógica, con la velocidad limitada a un techo preestablecido. Este modo se utiliza dondequiera que la fuerza o la tensión deban controlarse en lugar de la posición o la velocidad — sistemas de tensión de banda, mecanismos de sujeción, atornillado con par limitado y manipulación de materiales donde la carga es la referencia.

El cambio entre modos es un cambio de parámetro, no un cambio de hardware. Un diseñador de máquinas puede prototipar un eje en modo de velocidad, luego pasar al modo de posición para la implementación final, utilizando el mismo controlador durante todo el proceso.

Motores servo compatibles

El R88D-WT01H se combina con los motores servo OMRON de 100W de la serie W que funcionan a una velocidad nominal de 3.000 r/min. Hay cuatro configuraciones disponibles según el estilo del cuerpo del motor y el tipo de encoder:

Cuerpo cilíndrico (estándar):

• R88M-W10030H — encoder incremental, 100W
• R88M-W10030T — encoder absoluto, 100W

Cuerpo plano (perfil delgado):

• R88M-WP10030H — encoder incremental, cuerpo compacto
• R88M-WP10030T — encoder absoluto, cuerpo compacto

El sufijo H en el motor indica un encoder incremental; el sufijo T indica un encoder absoluto con respaldo de batería. Ambos tipos de encoder son totalmente compatibles con el R88D-WT01H — el controlador tiene un conector de batería CN8 dedicado para la batería de respaldo del encoder absoluto, y el firmware maneja ambos tipos de encoder a través del mismo conector de entrada de encoder CN2.

Las características de rendimiento compartidas por las cuatro variantes de motor de 100W: par nominal 0.318 N·m, velocidad nominal 3.000 r/min, velocidad máxima momentánea 4.500 r/min, par máximo momentáneo 0.96 N·m.

Los motores de estilo plano (WP) ofrecen el mismo rendimiento eléctrico que sus contrapartes cilíndricas en una longitud de cuerpo significativamente menor — útil en máquinas donde la cavidad de montaje del motor tiene una profundidad axial limitada.

Diseño de conectores y panel frontal

Comprender la función de cada conector ahorra tiempo durante el cableado y la resolución de problemas. De arriba a abajo del controlador:

El compartimento de la batería y CN8 se encuentran debajo de la cubierta superior. Si se conecta un motor con encoder absoluto, la batería de respaldo se monta aquí. Sin una batería cargada, el encoder absoluto no puede retener datos de posición de múltiples vueltas después de un ciclo de apagado — una alarma de batería al arrancar generalmente se remonta a este compartimento.

CN5 es una salida de monitor analógico de dos pines. Aquí aparecen señales de voltaje analógico en tiempo real proporcionales a la velocidad del motor y la corriente de par, que se pueden leer con un osciloscopio o grabador de datos sin conectar software de PC. Este es el camino de diagnóstico más rápido durante la puesta en marcha — conecte un osciloscopio a CN5 y podrá ver inmediatamente las formas de onda de velocidad y par del motor en respuesta a los comandos.

CN3 es el puerto de comunicación serie (RS-232C / RS-422A) para la unidad de parámetros o la conexión a PC. La unidad de parámetros portátil R88A-PR02W de OMRON se conecta aquí para programación y monitoreo en campo sin una computadora portátil. La configuración basada en PC utiliza el software de monitoreo WmonWin de OMRON a través de RS-232C.

CN1 es el conector de E/S de control — aquí es donde se conecta el PLC o el controlador de movimiento: pulsos de comando (modo de posición), referencia de velocidad o par analógica (modo de velocidad/par), servo ON/OFF, reinicio de alarma, inhibiciones de límite de avance/retroceso y señales de salida como en posición, velocidad cero y estado de alarma.

CN2 es el conector de retroalimentación del encoder, que transporta las señales del encoder del motor a los circuitos de procesamiento de posición/velocidad del controlador.

Operación del encoder absoluto: Retención de posición entre ciclos de apagado

Cuando un motor con sufijo T (encoder absoluto) se empareja con el R88D-WT01H, el sistema servo puede informar la posición absoluta de múltiples vueltas al controlador incluso después de un apagado completo. El encoder almacena su recuento de múltiples vueltas y la posición dentro de la vuelta en memoria interna no volátil respaldada por la batería en CN8.

Al encender, el controlador lee la posición almacenada del encoder inmediatamente. El controlador recibe la posición actual del eje sin requerir un ciclo de referencia — la máquina sabe dónde está en el momento en que se aplica la energía. Esta es la diferencia práctica que hace que los encoders absolutos valgan el costo adicional en máquinas donde los ciclos de referencia consumen tiempo de producción, o donde una ruta de referencia segura se complica por la geometría o las herramientas de la máquina.

Los motores con encoder incremental (sufijo H) requieren un retorno al punto de referencia en cada ciclo de apagado. La contrapartida es un menor costo y ningún requisito de mantenimiento de la batería. Para máquinas donde la referencia es rápida, barata y discreta, los encoders incrementales siguen siendo una opción racional.

Opciones de conectividad de red

El R88D-WT01H base se comunica a través de su puerto serie RS-232C / RS-422A. Para instalaciones que requieren integración de red de campo, la Unidad de opción DeviceNet R88A-NCW152-DRT agrega funcionalidad de esclavo DeviceNet a los controladores de la serie W. La unidad de opción se conecta al puerto serie del controlador a través de un kit de comunicación DSI externo y permite que el controlador participe en una red DeviceNet — acceso a parámetros, transmisión de comandos y monitoreo de estado todo a través de la red de dispositivos sin cableado punto a punto separado a cada controlador.

Esta ruta de actualización fue una característica importante para los fabricantes de máquinas que utilizan las familias de PLC CS1 y CJ1 de OMRON con unidades maestras DeviceNet. Un solo cable DeviceNet hasta el panel podía llegar a múltiples controladores servo, simplificando el cableado y permitiendo diagnósticos centralizados.

Consideraciones de adquisición y reemplazo

El R88D-WT01H ha sido descontinuado del catálogo de producción activa de OMRON. La serie OMNUC W-Series fue sucedida por la serie G de OMRON y posteriormente por la serie 1S, que ofrecen capacidades de red ampliadas, mayor resolución de encoder y conectividad EtherCAT. Sin embargo, los controladores de la serie W siguen instalados en una gran base de máquinas activas a nivel mundial, y las unidades de reemplazo se obtienen regularmente a través de proveedores especializados en automatización industrial.

Al comprar un R88D-WT01H usado o reacondicionado, confirme que la unidad ha sido probada bajo carga, no solo encendida. Un controlador puede pasar la inspección visual y el encendido sin fallas, mientras que aún exhibe un rendimiento degradado del IGBT, un procesamiento de señal de encoder comprometido o un envejecimiento de los condensadores que solo aparece bajo carga del motor. Verifique que el compartimento de la batería del encoder absoluto esté intacto si el controlador se va a utilizar con motores con sufijo T.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre R88D-WT01H y R88D-WT01HL, y son intercambiables?

La arquitectura funcional de estos dos controladores es idéntica — ambos son controladores servo de tres modos de la serie W de 100W. La única diferencia es la clase de voltaje de entrada: el R88D-WT01H opera desde un suministro AC monofásico de 200/230V (170–253V), mientras que el R88D-WT01HL opera desde AC monofásico de 100V. Son eléctricamente incompatibles y no pueden sustituirse mutuamente. Los conjuntos de motores compatibles también difieren — los controladores de clase H se emparejan con motores de 200V (R88M-W10030H/T), y los controladores de clase HL se emparejan con motores de 100V del mismo marco mecánico. Si el panel de su instalación funciona con 200V monofásico, solo el controlador con sufijo H es correcto. Instalar un controlador de clase HL en un suministro de 200V dañará el controlador; instalar un controlador de clase H en un suministro de 100V resultará en fallas de bajo voltaje y el controlador no funcionará.

P2: ¿Puede el R88D-WT01H funcionar en modo de control de posición con cualquier PLC de salida de pulsos, o requiere un controlador OMRON?

El R88D-WT01H acepta comandos estándar de cadena de pulsos y es independiente del controlador en este modo. Cualquier PLC, controlador de movimiento o indexador capaz de emitir señales de pulsos diferenciales o de colector abierto en formato Pulso+Dirección, CW/CCW o diferencia de fase de 90° puede comandar este controlador. Las propias unidades de posicionamiento de OMRON (series CJ1W-NC, CS1W-NC) se interconectan de forma natural, pero los controladores de salida de pulsos de Mitsubishi, Keyence, Panasonic y otros fabricantes funcionan igual de bien siempre que los niveles de señal y las clasificaciones de corriente de salida estén dentro de las especificaciones de entrada CN1 del controlador. Para los modos de control de velocidad y par, el controlador requiere una referencia analógica de ±10V CC, que es una salida estándar de prácticamente todos los módulos PLC y controladores de movimiento con capacidad analógica.

P3: El controlador muestra una alarma de batería. ¿Qué significa y qué tan urgente es?

Una alarma de batería en el R88D-WT01H indica que el voltaje de la batería de respaldo en el compartimento de la batería CN8 ha caído por debajo del umbral requerido para mantener los datos de posición del encoder absoluto. Esta alarma solo es relevante cuando se conecta un motor con sufijo T (encoder absoluto); no tiene ningún efecto en los sistemas que utilizan motores con encoder incremental (sufijo H). La urgencia depende del estado actual del voltaje de la batería: una advertencia temprana de batería significa que la batería se está debilitando y debe reemplazarse pronto, pero los datos del encoder aún están intactos. Si la batería se descarga por completo, el recuento de posición de múltiples vueltas almacenado en el encoder puede perderse — en el próximo encendido, el controlador solicitará un retorno al punto de referencia para restablecer la referencia de posición absoluta. Reemplace la batería antes de que se descargue por completo para evitar esto. El reemplazo especificado por OMRON es la unidad de batería R88A-BAT01W.

P4: ¿Cuál es el rango de control de velocidad de 1:5.000 y por qué es importante para mi aplicación?

Un rango de control de velocidad de 1:5.000 significa que el controlador puede regular con precisión la velocidad del motor desde tan solo 0.6 r/min hasta 3.000 r/min manteniendo su rendimiento de regulación de carga especificado. En términos prácticos, esta cifra le indica qué tan lento puede el controlador hacer girar el motor con una estabilidad de velocidad confiable. Para la mayoría de las aplicaciones de posicionamiento, este rango es mucho más de lo necesario. Donde se vuelve crítico es en aplicaciones que requieren rotación muy lenta y estable — alimentación de material controlada, bobinado de película a velocidad cercana a cero durante empalmes, o indexación precisa a baja velocidad donde cualquier variación de velocidad produce un defecto visible en la salida. Los controladores con rangos de control más estrechos (digamos 1:1.000) se vuelven inestables o inestables en el extremo inferior; el rango de 1:5.000 de la serie W refleja la resolución y el ancho de banda del bucle de control de velocidad del controlador, que fue un diferenciador competitivo para OMRON cuando esta plataforma estaba vigente.

P5: El R88D-WT01H está descontinuado. ¿Es la serie G5 o la serie 1S de OMRON un reemplazo directo?

Ninguna es un reemplazo directo completamente transparente, pero ambas pueden sustituir con trabajo de parámetros y cableado. La Serie G5 de OMRON (R88D-KN01H-ECT o variante no-ECT) es el sucesor más cercano en términos de alcance de aplicación y emparejamiento de motores — OMRON también produjo motores compatibles de 100W de la serie G5 que comparten las mismas dimensiones de marco que los motores de la serie W. Sin embargo, los diseños de conectores, la numeración de parámetros y los tipos de cables de encoder difieren entre las series W y G5, por lo que se requieren cambios de cableado. La Serie 1S (R88D-1SN01H-ECT) es la plataforma actual de OMRON con comunicaciones EtherCAT y encoders de mayor resolución; representa un cambio mayor en los requisitos de cableado y programación del PLC. Para un reemplazo de mantenimiento puro donde el objetivo es restaurar un controlador fallido en una máquina existente sin rediseño, obtener un R88D-WT01H probado del mercado de excedentes y transferir el conjunto de parámetros original suele ser más rápido que una migración de plataforma. Si la máquina se está actualizando o se necesitan reemplazar varios ejes simultáneamente, la serie G5 ofrece la ruta de actualización más práctica desde la serie W.

El OMRON R88D-WT01H forma parte del sistema servo AC OMNUC W-Series (Manual de usuario Cat. No. I531). Este modelo está descontinuado de la línea de producción actual de OMRON. Siempre verifique el tipo de encoder (incremental vs. absoluto) y la compatibilidad de la clase de voltaje antes de solicitar un reemplazo. Espere un mínimo de cinco minutos después de desconectar la alimentación antes de trabajar en el cableado o los conectores del controlador para permitir que los condensadores internos se descarguen.
