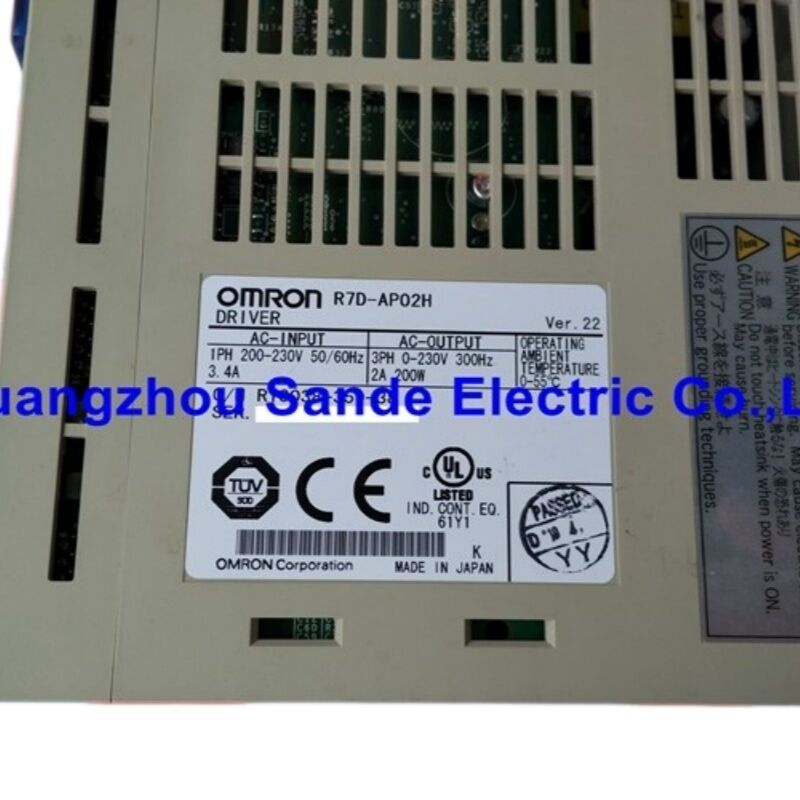

OMRON R7D-AP02H SmartStep A Series Servo Drive — Driver servo AC monofásico de 200W y 200V

Cuando un motor paso a paso ya no es suficiente

Hay un momento particular en el diseño de máquinas en el que el motor paso a paso que parecía la elección correcta comienza a revelar sus límites: pasos perdidos bajo carga, sobrecalentamiento a velocidades sostenidas o vibración que aparece en las piezas terminadas. El OMRON R7D-AP02H fue construido específicamente para ese momento.

Parte de la serie SmartStep A de OMRON, el R7D-AP02H es un servodrive AC de 200W diseñado para ocupar el mismo rango de costos y simplicidad de cableado que un sistema paso a paso, al tiempo que ofrece el rendimiento de bucle cerrado de un verdadero servo. El concepto es directo: aceptar un comando de cadena de pulsos de cualquier controlador de propósito general con salida de pulsos — el mismo tipo de señal que recibe un controlador paso a paso — y controlar un servomotor AC sin escobillas con retroalimentación de posición en tiempo real, ajuste automático de ganancia y protección contra bloqueo y sobrecarga que un paso a paso simplemente no puede ofrecer.

El resultado es un controlador que se adapta a las arquitecturas de movimiento existentes sin reescribir el código del PLC, al tiempo que resuelve los problemas de precisión de posicionamiento y confiabilidad que los sistemas basados en paso a paso desarrollan bajo carga del mundo real.

SmartStep A — Lo que la plataforma fue diseñada para resolver

OMRON posicionó la serie SmartStep A en un punto específico del mercado de la automatización: aplicaciones lo suficientemente complejas como para necesitar rendimiento de servo pero lo suficientemente sencillas como para que el costo y la profundidad de programación de un controlador de clase SGDH completo no estuvieran justificados. Maquinaria de embalaje, estaciones de etiquetado, transportadores pequeños, mesas de indexación y sistemas simples de pick-and-place — equipos donde el controlador es un PLC básico o una tarjeta de movimiento dedicada, y el perfil de movimiento es fundamentalmente solo ir a posición.

Los controladores SmartStep A operan con entrada de cadena de pulsos — el controlador emite pulsos de dirección y paso, el controlador ejecuta el movimiento y verifica la finalización a través del bucle de retroalimentación del codificador. El servodriver maneja todas las matemáticas de servo de bucle cerrado internamente. Desde la perspectiva del PLC, la interfaz no es más compleja que cablear un controlador paso a paso; la diferencia de rendimiento está completamente dentro del controlador.

Los interruptores DIP del panel frontal manejan la configuración básica — tipo de entrada de pulso, dirección del motor, comportamiento de frenado dinámico — sin requerir software o una unidad de parámetros para configuraciones estándar. Esta fue una decisión de diseño deliberada: los controladores SmartStep A estaban destinados a ser configurados por ingenieros de mantenimiento en la planta, no por especialistas en servos.

Especificaciones Técnicas

Comprensión del Número de Modelo: R7D-AP02H

Los números de pieza de SmartStep A de OMRON siguen una lógica consistente que vale la pena conocer al hacer referencias cruzadas o buscar alternativas:

R7D — Driver Servo SmartStep A
AP — Modelo estándar (tipo de entrada de cadena de pulsos)
02 — Clase de potencia de 200W (01 = 100W, 04 = 400W, 08 = 750W)
H — Clase de voltaje de 200V AC (el sufijo L indicaría 100V AC)

El sufijo H/L no es intercambiable. Un R7D-AP02L es eléctricamente incompatible con el cableado de suministro de 200V y está diseñado para un entorno de distribución de 100V AC separado. Al buscar un reemplazo, el sufijo de voltaje debe coincidir con la instalación.

Servomotores Compatibles

El R7D-AP02H se combina con los servomotores SmartStep A de 200W de OMRON. Hay dos estilos de cuerpo disponibles para diferentes necesidades de instalación mecánica:

Cuerpo cilíndrico (estándar):

• R7M-A20030-S1 — con chaveta, sin freno
• R7M-A20030-BS1 — con chaveta, con freno de desconexión de 24V DC

Estilo plano (cuerpo corto):

• R7M-AP20030-S1 — versión de huella compacta
• R7M-AP20030-BS1 — cuerpo plano con opción de freno

Ambas familias de motores comparten las mismas clasificaciones eléctricas de 200W: 0.637 N·m de par nominallímites de inhibición de avance/retroceso3,000 r/min de velocidad nominalentradas y salidas de propósito general4,500 r/min de velocidad máxima momentánea. El par máximo alcanza 1.91 N·m — aproximadamente tres veces el par nominal — para demandas de aceleración breves. El codificador del motor emite 2,000 pulsos por revolución en las fases A y B, con un pulso Z por revolución para referencia de puesta a cero. La longitud del cable del codificador entre el motor y el controlador afecta la inmunidad al ruido del sistema. OMRON recomienda cable estándar para enrutamiento fijo y cable de robot (construcción flexible) para instalaciones donde el cable debe moverse con el motor.

Ajuste Automático en Tiempo Real — Puesta en Marcha Sin Osciloscopio

La puesta en marcha tradicional de servos implicaba un ajuste iterativo de la ganancia del bucle: ejecutar el motor, observar la respuesta en un osciloscopio o analizador de movimiento, ajustar las ganancias proporcional e integral, repetir. Los controladores SmartStep A automatizan este proceso.

La función de

ajuste automático en tiempo real monitorea continuamente la inercia del motor y las características de carga durante la operación real. El controlador ajusta sus ganancias de control internas en tiempo real para mantener una respuesta de servo óptima a medida que cambian las condiciones de carga — una característica que importa en máquinas donde la carga varía según el ciclo, como equipos de embalaje que manejan productos de peso variable o transportadores con carga intermitente.Para máquinas con cargas consistentes y repetibles, el controlador también puede operar en modo de ganancia fija una vez que se establecen las ganancias, lo que proporciona un comportamiento predecible y repetible en todos los ciclos de encendido.

Flexibilidad de Comando de Entrada y E/S de Control

El R7D-AP02H acepta

comandos de posición de cadena de pulsos en tres formatos, seleccionables mediante interruptor DIP en el panel frontal:Pulso + Dirección

• — recuento de pulsos y señal de dirección separados (formato de salida de PLC más común)Pulsos CW / CCW
• — trenes de pulsos de avance y retroceso separadosDiferencia de Fase de 90°
• — entrada de estilo codificador cuadratura A/BLa frecuencia máxima de entrada de pulsos es

500 kpps (kilo-pulsos por segundo), lo que establece el límite superior de cuán rápido se pueden entregar los comandos de posición al controlador. Con 2,000 pulsos de codificador por revolución del motor, una tasa de comando de 500 kpps corresponde a una velocidad comandada máxima de 15,000 r/min — muy por encima de los límites físicos del motor, por lo que la tasa de entrada de pulsos nunca es el cuello de botella del rendimiento en aplicaciones típicas de SmartStep A.Las E/S de control incluyen las señales de interbloqueo de servo estándar:

Servo ON, límites de inhibición de avance/retroceso, límites de inhibición de avance/retroceso, y entradas y salidas de propósito general para confirmación de posición y estado de alarma. Una salida de monitor analógico (CN4) proporciona señales de voltaje en tiempo real proporcionales a la velocidad del motor y la corriente de par — útil para diagnósticos con osciloscopio sin conectar software de PC.Comunicación Serie: RS-232C y RS-422A

Ambos puertos serie están presentes y funcionales en el R7D-AP02H. El

puerto RS-232C (CN3) se conecta a una PC que ejecuta el software de Unidad de Parámetros de OMRON para acceso completo a parámetros, monitoreo y configuración del controlador. La interfaz RS-422A admite cableado multidrop, lo que permite que una sola PC o HMI se comunique con múltiples controladores en un bus compartido — práctico para máquinas con varios ejes de servo.Para la puesta en marcha básica y el ajuste de parámetros en campo, la

Unidad de Parámetros portátil R7A-PR02A de OMRON se conecta directamente a CN3 sin necesidad de un portátil. Esta es la herramienta que hace que el SmartStep A sea verdaderamente mantenible en entornos industriales donde una PC no siempre está en el piso cuando se necesita resolver una falla.Frenado Dinámico y Regeneración

Cuando un servomotor desacelera, actúa como un generador, devolviendo energía al bus DC del controlador. El R7D-AP02H gestiona esta energía regenerativa a través de una capacidad interna de

absorción de energía regenerativa clasificada en 37.1 J. Para la mayoría de las aplicaciones de 200W con cargas de inercia moderada y rampas de desaceleración normales, la absorción interna es suficiente.Para aplicaciones con cargas de mayor inercia o ciclos de desaceleración frecuentes y rápidos, se puede conectar una

resistencia de regeneración externa entre los terminales B1 y B2 para proporcionar capacidad de disipación adicional. El controlador monitorea el ciclo de regeneración y activa una alarma si se acercan los límites térmicos.El

frenado dinámico — el frenado resistivo que se activa cuando el controlador falla o pierde energía — es configurable mediante interruptor DIP. Esto determina cuán agresivamente el motor desacelera hasta detenerse al perder energía, lo que tiene implicaciones directas en la seguridad de la máquina y el estrés mecánico en la transmisión.

Estado del Fabricante y Notas de Suministro

El R7D-AP02H está descontinuado por OMRON como artículo de producción actual. La serie SmartStep A ha sido reemplazada por plataformas servo OMRON posteriores con conjuntos de características y capacidad de red ampliados. Sin embargo, la base instalada de sistemas SmartStep A en el campo sigue siendo grande — los controladores se vendieron a nivel mundial durante las décadas de 2000 y 2010, y muchas máquinas construidas a su alrededor continúan operando.

Las unidades de reemplazo se obtienen a través de canales de excedentes industriales y equipos reacondicionados. Al comprar, confirme que la unidad ha sido probada funcionalmente bajo carga en lugar de simplemente inspeccionada visualmente, y verifique que la versión del firmware sea compatible con su aplicación si se planea migrar parámetros de un controlador existente. La funcionalidad principal del R7D-AP02H está bien documentada en el Manual del Usuario de OMRON (Cat. No. I533-E1-04) y el Manual de Configuración del Sistema, ambos de los cuales permanecen públicamente disponibles en los archivos de documentación de OMRON.

Preguntas Frecuentes

P1: ¿Qué tipos de controladores pueden comandar el R7D-AP02H y requiere un PLC de OMRON?

No se requiere un controlador específico de OMRON. El R7D-AP02H acepta una entrada de comando de cadena de pulsos estándar — el mismo tipo de señal que emiten prácticamente todos los PLC con función de salida de pulsos incorporada, controladores de movimiento dedicados, sistemas CNC e indexadores paso a paso. El formato de pulso (Pulso+Dirección, CW/CCW o diferencia de fase de 90°) se selecciona mediante un interruptor DIP en el panel frontal del controlador. La interfaz de comando del controlador es independiente del controlador: si su controlador puede emitir pulsos digitales y señales de dirección a hasta 500 kpps, puede comandar este controlador. Los PLC y controladores de movimiento propios de OMRON funcionan naturalmente con este controlador, pero los controladores de terceros de Mitsubishi, Keyence, Panasonic u otros fabricantes son igualmente compatibles siempre que los niveles de señal de salida de pulso estén dentro de las especificaciones de entrada del controlador.

P2: ¿Cuál es la diferencia entre R7D-AP02H y R7D-AP02L, y se pueden sustituir?

La única diferencia entre estos dos modelos es la clase de voltaje de entrada:

• R7D-AP02H — Monofásico 200/230V AC (170–253V), 50/60 Hz
• R7D-AP02L — Monofásico 100/115V AC, 50/60 Hz

Son eléctricamente incompatibles y no se pueden sustituir entre sí sin cambiar también el cableado de la fuente de alimentación. Las variantes H y L también se emparejan con diferentes conjuntos de servomotores — el bobinado del motor R7M-A20030-□ es el mismo, pero los parámetros del motor sensibles al voltaje difieren entre las clases de voltaje. Los cables del servo son compatibles en ambas variantes. Al buscar un reemplazo, siempre haga coincidir la letra del sufijo con la clase de voltaje de la instalación original.

P3: El controlador muestra un código de alarma. ¿Cómo lo diagnostico y lo restablezco sin software de PC?

El R7D-AP02H tiene una pantalla LED de 7 segmentos en el panel frontal que muestra directamente los códigos de alarma. Cuando ocurre una alarma, la pantalla muestra un código de dos caracteres (por ejemplo, AL.14, AL.21, AL.40) que identifica la categoría de falla específica: falla del codificador, sobretensión, subtensión, sobrecorriente, sobrecarga, error de regeneración, exceso de velocidad o exceso de desviación de posición, entre otros. El Manual del Usuario SmartStep A de OMRON (I533-E1-04) contiene una tabla completa de códigos de alarma con la causa y la acción correctiva para cada código. Después de resolver la causa raíz, la alarma se puede restablecer activando momentáneamente la entrada de restablecimiento de alarma en la regleta de terminales de control del controlador — no se requiere PC para esto. No restablezca y reinicie repetidamente sin resolver la causa subyacente; las alarmas persistentes generalmente indican una falla de cableado, obstrucción mecánica, configuración de ganancia incorrecta o un componente de hardware defectuoso que no se borrará por sí solo.

P4: ¿Puedo usar un R7D-AP02H con un servomotor de otro fabricante, o requiere el motor R7M de OMRON?

El R7D-AP02H está diseñado y calibrado para los servomotores R7M-A20030 y R7M-AP20030 de OMRON de 200W, que utilizan un codificador incremental específico de 2,000 pulsos/revolución con un conector y esquema de cableado adaptados a la entrada de codificador CN2 del controlador. El uso de un servomotor de terceros con un tipo de codificador diferente, inductancia de bobinado diferente o cableado de conector diferente requeriría una verificación cuidadosa de la compatibilidad eléctrica y no está respaldado por OMRON. En la práctica, no se recomienda sustituir un motor no OMRON en este controlador en un entorno de producción — el algoritmo de ajuste automático del controlador y los umbrales de protección están calibrados a los parámetros del motor de la serie R7M, y las discrepancias pueden causar un comportamiento inestable del servo o fallas del controlador. Si el modelo de motor original ya no está disponible, un reemplazo exacto de OMRON o un motor compatible probado especificado por OMRON para esta familia de controladores es el camino correcto.

P5: La máquina tiene varios controladores R7D-AP02H. ¿Necesito conexiones de PC separadas para cada controlador para monitoreo, o se pueden conectar en red?

Múltiples controladores pueden compartir una única conexión de monitoreo utilizando la configuración multidrop RS-422A. El puerto RS-422A en cada controlador (CN3) admite cableado de bus donde varios controladores se conectan en una topología de cadena o estrella a una única interfaz de host RS-422A. A cada controlador se le asigna una dirección de unidad única a través de su interruptor giratorio en el panel frontal, lo que permite que el software de monitoreo de PC de OMRON aborde y se comunique con controladores individuales en el bus compartido. Para una máquina pequeña con dos o tres ejes de servo, esto significa que un solo convertidor RS-232 a RS-422 en la PC de monitoreo puede alcanzar todos los controladores simultáneamente — práctico para diagnósticos multieje, comparación de parámetros entre ejes o carga de un conjunto de parámetros a todos los controladores desde un solo archivo. El puerto RS-232C es una conexión punto a punto para acceso a un solo controlador y no admite operación multidrop.

El OMRON R7D-AP02H es parte de la serie de servodrivers SmartStep A (Cat. No. I533). Este modelo está descontinuado de la línea de producción actual de OMRON. Siempre verifique el historial de alarmas del controlador, el estado del cable del codificador y la compatibilidad del motor antes de la instalación. Consulte el Manual del Usuario de OMRON I533-E1-04 para obtener documentación completa sobre cableado, parámetros y solución de problemas.
