Encodrador de eje óptico Mitsubishi Electric OSE1024-3-15-8 ¢ CNC Spindle Feedback, 1024 P/R

Marca:Mitsubishi Electric / Nemicon (Nidec-Nemicon)

Tipo de vehículo:Encoder de eje óptico incremental

Números de las partes:¿Por qué no lo haces?

Condición:Nuevo

Disponibilidad:En stock ️ Envío rápido por todo el mundo

El codificador que mantiene honestos los husillos CNC

Cuando un codificador óptico comienza a dar malas señales en un husillo CNC, toda la máquina deja de ser útil: el toque rígido se vuelve poco confiable, y el sistema de control automático se vuelve más difícil de usar.Ciclos de roscado errores de lanzamientoLa máquina está bien físicamente, el control está bien, pero sin una señal de posición limpia y precisa que venga del husillo, nada de eso importa..

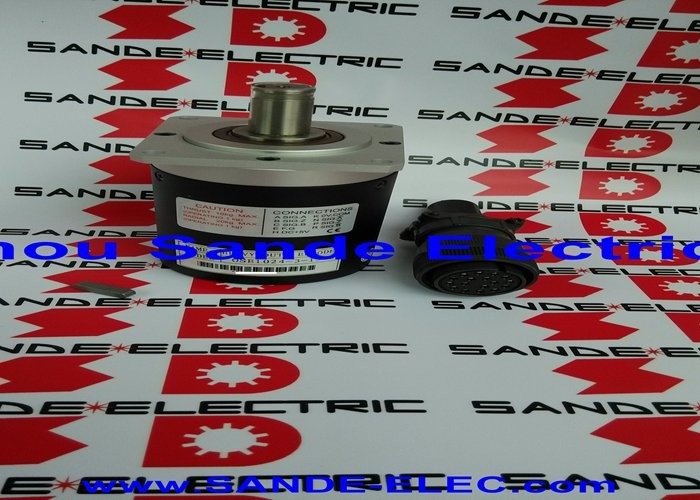

ElMitsubishi Electric OSE1024-3-15-8 y sus componenteses el codificador óptico del eje que Mitsubishi sistemas CNC y las máquinas Mazak construidas alrededor de ellos dependen de esa retroalimentación del eje.1024 pulsos por revolución, diseñado para montarse directamente en el eje del husillo y entregar una salida de fase A, B y Z consistente al control CNC en condiciones de mecanizado continuo.

Si estás persiguiendo errores de codificación en un centro de mecanizado controlado por Mitsubishi, torno, o centro de torneado, esta es probablemente la parte que necesitas.

Especificaciones del producto

Las especificaciones proceden de los datos del producto Nemicon/Nidec-Nemicon y de la documentación de referencia cruzada verificada.

Cómo funciona este codificador y por qué 1024 P/R importa para CNC

Los codificadores incrementales generan un tren de pulsos a medida que el eje gira.Se trata de un sistema de control de las emisiones de gases.producen 1.024 pulsos uniformemente espaciados por revolución completa a través de sus canales A y B. Estos dos canales están desplazados el uno del otro por 90 grados, una configuración llamadasalida de cuadraturaEl control puede determinar simultáneamente la velocidad y la dirección de rotación.

La tercera salida, laFase Z (pulso de índice), dispara exactamente una vez por revolución en una posición angular fija. Así es como el control CNC encuentra su referencia de origen del husillo después de un ciclo de potencia,y es lo que hace que las características como el tapping rígido y el roscado de punto único funcionen confiablementeSin un pulso Z limpio, el huso no puede establecer una relación de fase consistente con el control y esas operaciones fallan.

A 1.024 pulsos por revolución, el sistema de control recibe actualizaciones de posición1,024 veces por cada rotación del husilloEso se traduce en una resolución angular de0.352 grados por pulsoEl sistema de control de eje de la máquina CNC es bastante fino para las exigencias de sincronización de los mandos modernos.

Dónde se utiliza este codificador

El OSE1024-3-15-8 fue especificado como equipo original en máquinas herramientas CNC que ejecutan sistemas Mitsubishi CNC y aparece ampliamente en la base instalada deEl MazakCentros de mecanizado verticales y horizontales, centros de torneado y máquinas multitarea equipadas con controles Mitsubishi.

Las aplicaciones principales incluyen:

Aplicación de la técnica de golpeado rígidoEl control debe sincronizar la rotación del husillo con precisión con el movimiento de alimentación del eje Z en cada ciclo de rosca.Una señal de codificación degradada causa rotura del grifoEste es generalmente el primer síntoma que notan los maquinistas cuando un OSE1024-3-15-8 comienza a fallar.

Posicionamiento del eje CEn los centros de giro con herramientas en vivo, el huso funciona como un eje C rotativo para operaciones de fresado, perforación y perforación cruzada.El posicionamiento exacto depende enteramente de la capacidad del codificador para entregar recuentos de pulsos consistentes y una referencia fiable de fase Z.

Sincronización de rosca y giroEl encoder del husillo proporciona la sincronización posicional que hace posible esto.

Control de la velocidad del husilloMás allá del posicionamiento,el mando utiliza la retroalimentación del codificador para controlar y regular la velocidad real del husillo en relación con el valor ordenado .

Referencias cruzadas y compatibilidad

El OSE1024-3-15 se confirma compatible con varias referencias equivalentes, incluidas las variantes Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa y Tamagawa TS1508.

Esta referencia cruzada es útil para las instalaciones que han encontrado la OSE1024-3-15-8 que figura en diferentes catálogos de proveedores.Salida incremental de 3 canales, el eje de 5/8 pulgadas permanecen consistentes a través de estas referencias equivalentes.

Al comprar un reemplazo, verifique el diámetro del eje, el número de pines de los conectores y el tipo de salida con respecto a la especificación original de su máquina antes de ordenar.Las referencias cruzadas son funcionalmente equivalentes en la mayoría de los casos, pero confirme con su documentación de servicio cuando sea posible.

Signos comunes de fallas

El OSE1024-3-15-8 es un dispositivo óptico de precisión con una vida útil que depende en gran medida de las condiciones ambientales: calor, contaminación, vibración y edad contribuyen a la degradación.Estas son las señales de advertencia más comunes que el codificador se acerca a la falla:

Errores de pinchazo rígidos o rotura del grifoEl control no puede mantener la sincronización de husillo a alimentación cuando los pulsos del codificador son inconsistentes o se caen.

Fallas en la orientación del husilloLa máquina se detiene durante los ciclos de orientación, o el huso excede repetidamente su posición de destino.

Códigos de alarma en el mando CNCLos sistemas CNC de Mitsubishi generan alarmas específicas relacionadas con el codificador del husillo cuando las señales de retroalimentación no alcanzan los parámetros esperados.Los códigos de alarma relacionados con la desviación de la retroalimentación del husillo o los errores de comunicación del codificador son un indicador directo..

Errores de roscado intermitentes- Errores ocasionales pero no constantes en el paso del hilo durante el giro de un solo punto, especialmente a velocidades de husillo más bajas donde la integridad de la señal es más crítica.

Display de velocidad del husillo erráticoLa lectura de la velocidad del eje del mando fluctúa o muestra valores inverosímiles incluso a velocidades estable.

Si alguno de estos síntomas aparece en una máquina que utiliza este codificador, reemplazar el OSE1024-3-15-8 es el primer paso estándar antes de realizar diagnósticos más extensos.

Fuente de suministro y nota de disponibilidad

La OSE-1024-3-15-8 está catalogada como descontinuada por el fabricante original. Stock in the market exists primarily through industrial surplus channels and specialist CNC parts suppliers who maintain inventory for the large installed base of Mitsubishi-controlled machine tools still in active production service worldwide.

Las unidades disponibles a través de proveedores de excedentes de buena reputación suelen ser probadas antes de la venta y vienen con un período de garantía.que pueden dejar de estar disponibles a través de los canales de distribución estándar.

Cuando haga el pedido, confirme el número completo de la pieza, incluido el número de-8 con el sufijo, que designa la configuración del conector de 8 pines.Existen variantes con diferentes designaciones de conectores (como -68 o -68-8) dentro de la familia OSE1024-3-15 y pueden no ser un reemplazo directo sin verificar el cableado del conector de su máquina.

Resumen de referencia

OSE1024-3-15-8 en un vistazo:1024 P / R incremental codificador óptico, 5V DC, 5/8 "eje, conector de 8 pines, velocidad nominal de 800 RPM, salida de cuadratura A / B / Z.Diseñado para la retroalimentación del eje CNC en centros de mecanizado controlados por Mitsubishi y máquinas Mazak- piezas OEM discontinuadas - existencias excedentarias disponibles para mantenimiento y sustitución.

Preguntas frecuentes

P1: ¿Para qué máquinas y controles CNC está diseñado el OSE1024-3-15-8?

El OSE1024-3-15-8 es un codificador de husillo utilizado en máquinas herramientas CNC equipadas conSistemas CNC de Mitsubishi, incluidos los controles de serie M50, M60, M64, M500, M700 y similares.El MazakEn los centros de mecanizado y de torneado construidos con mandos Mitsubishi, especialmente en los modelos producidos desde finales de los años ochenta hasta los años 2000.Si su máquina controlada por Mazak o Mitsubishi está generando alarmas de codificador de husillo o experimenta fallas de toque rígido, este codificador es un objetivo de diagnóstico primario.

P2: ¿Qué significa la "-8" al final del número de la parte, y ¿es importante?

El-8 con el sufijodesigna elConfiguración del conector de 8 pinesDentro de la familia de productos OSE1024-3-15, existen diferentes variantes de conectores, más comúnmente el -68 (una configuración de varios pines diferente) y el -8.Estos no son intercambiables sin volver a cablear el cable codificador de la máquinaSiempre confirme que el número completo de la pieza, incluido el sufijo, coincide con el codificador instalado en su máquina antes de ordenar.el enfoque más seguro es hacer coincidir el número completo de la pieza exactamente como aparece en la etiqueta del codificador.

P3: ¿Puedo usar una Tamagawa TS1508 o SANSEI NE-1024-2MDa como un reemplazo directo para la OSE1024-3-15-8?

Estas unidades son equivalentes funcionales confirmados en términos de resolución, voltaje y tipo de salida todos producen 1024 P / R a 5V DC con salida de cuadratura A, B, Z. Sin embargo,Se debe verificar la compatibilidad física del conector y del cable.Las referencias cruzadas son técnicamente equivalentes a nivel de señal, pero las diferencias de cableado de los conectores entre las variantes pueden requerir adaptación.consultar el diagrama de cableado para su modelo de máquina específica antes de intercambiar en una parte de referencia cruzada.

P4: ¿Cómo sé si mi codificador de husillo ha fallado en comparación con el cable de codificación o la tarjeta de control CNC?

Una secuencia de campo útil: primero, inspeccione el cable de codificación para daños físicos, pines doblados, contaminación en el conector,o blindaje roto Los fallos del cable son comunes y más fáciles de arreglar que el reemplazo del codificador. A continuación, compruebe el historial de alarmas en el control CNC para identificar el código de falla específico. Las alarmas Mitsubishi CNC distinguen entre fallas en el codificador de nivel de señal y fallas de comunicación o alimentación.Si la alarma se repite después de volver a colocar el cable y la máquina muestra errores rígidos en el toque o fallos en la orientación del husilloLa prueba con un codificador de reemplazo conocido es el paso definitivo de confirmación.

P5: ¿Está disponible este codificador nuevo en la caja, o sólo como una unidad renovada?

El OSE1024-3-15-8 ha sido descontinuado por Mitsubishi Electric, lo que significa que ya no se fabrica ni está disponible a través de canales de distribución OEM estándar.Las unidades actualmente disponibles en el mercado son:nuevo stock antiguo (NOS)- unidades no utilizadas de las series de producción originales mantenidas en inventarioUnidades renovadas profesionalmenteAmbos son opciones legítimas para el mantenimiento CNC; se prefiere el stock nuevo cuando está disponible,Pero una unidad totalmente probada y restaurada de un proveedor de buena reputación es una alternativa sólida respaldada por una garantía de servicioConfirme el proceso de prueba del proveedor y los términos de garantía antes de comprar.
