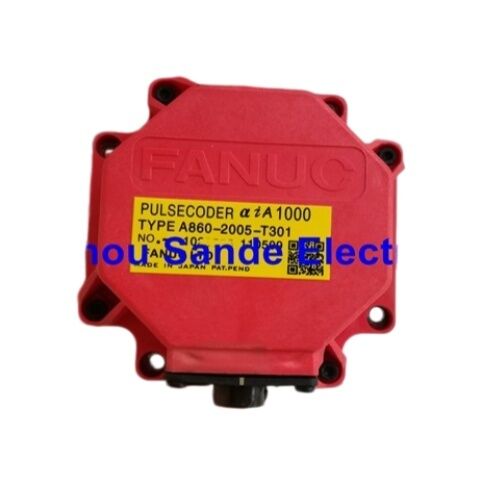

FANUC A860-2005-T301 Pulsecoder — Servomotor con codificador αiI1000 para sistemas CNC FANUC Alpha i

Marca: FANUC

Designación: Alpha i Incremental 1000 (αiI1000)

Números de pieza: A860-2005-T301 / A8602005T301 Conector de 10 pines

Hecho en Japón | En stock

El componente que cierra el bucle

Todo sistema de servocontrol en bucle cerrado depende de que una cosa funcione correctamente: retroalimentación precisa y continua desde el eje del motor hasta el controlador. El motor proporciona la fuerza. El amplificador gestiona la corriente. Pero sin un codificador que funcione informando datos de posición precisos en todo momento, ninguno de esos elementos puede hacer su trabajo. Los comandos de posición van sin verificar. Los perfiles de velocidad van sin confirmar. El eje opera en bucle abierto, o no opera en absoluto.

El FANUC A860-2005-T301 es el pulsecoder tipo αiI1000 instalado en los servomotores de CA FANUC Alpha i, que abarcan una amplia gama de aplicaciones de máquinas herramienta y automatización industrial. Está montado en el interior del extremo posterior del motor, acoplado mecánicamente al eje del rotor, y transmite un millón de pulsos de retroalimentación por revolución al amplificador de servomotor a través de una interfaz de conector de 10 pines. Todo lo que el controlador CNC sabe sobre dónde está el eje y a qué velocidad se mueve fluye a través de este componente.

Cuando el pulsecoder falla —y los códigos de alarma que señalan su fallo se encuentran entre los eventos más disruptivos en un entorno de producción controlado por FANUC—, restaurar la máquina a operación significa reemplazar esta pieza con la unidad correcta, instalada correctamente, emparejada con precisión con la etiqueta del motor.

Identidad de la pieza de un vistazo

Datos obtenidos de las descripciones de servomotores de CA serie αi de FANUC, Manual B-65262EN.

Un millón de pulsos por revolución — Lo que eso significa en un entorno CNC real

La designación αiI1000 indica que este codificador genera exactamente un millón de señales de retroalimentación discretas por cada rotación completa del eje del motor. Para ponerlo en contexto práctico: si un eje de servomotor impulsa un husillo de bolas con un paso de 10 mm, una revolución del motor mueve el eje 10 mm. Un millón de recuentos del codificador durante ese recorrido de 10 mm proporciona al controlador una resolución de posición de 0,00001 mm — 10 nanómetros por recuento en el eje del motor antes de considerar cualquier reducción mecánica. En realidad, la precisión de posicionamiento alcanzable de la máquina depende de muchos factores más allá de la resolución del codificador sola, pero el codificador en sí no es el elemento limitante.

Lo que la resolución de 1.000.000 ppr afecta directamente en el mecanizado diario es la calidad de la retroalimentación de velocidad a bajas velocidades y durante movimientos de contorneado precisos. A velocidades de avance muy bajas —del tipo utilizado para pasadas de acabado, corte de roscas y taladrado sincronizado—, una resolución de codificador gruesa produce una ondulación de velocidad que se manifiesta como irregularidad superficial en la pieza terminada. Una resolución fina elimina esa ondulación en la fuente, proporcionando al bucle de control de velocidad datos limpios y continuos con los que trabajar, incluso cuando el eje se mueve lentamente.

Es por eso que FANUC estandarizó esta resolución en una amplia gama de tamaños de motores Alpha i en lugar de reservarla para variantes de gama alta. La calidad de retroalimentación constante en todo el rango de motores simplifica la gestión de parámetros CNC y garantiza que las características de rendimiento sean predecibles independientemente del tamaño del motor que impulse un eje determinado.

Tipo incremental — La diferencia operativa que importa

Dentro de la serie FANUC A860-2005, se producen dos tipos de pulsecoder: incremental (esta unidad, αiI) y absoluto (αiA, número de pieza A860-2000-T301). Ambos logran la misma resolución de 1.000.000 ppr. La diferencia operativa es fundamental.

Un pulsecoder absoluto almacena y comunica continuamente una dirección de posición completa y multivuelta. La batería del amplificador de servomotor mantiene estos datos de posición durante los períodos de apagado. Cuando la máquina se enciende, el controlador conoce inmediatamente la posición absoluta de cada eje, sin necesidad de movimiento ni de posición de referencia.

Un pulsecoder incremental cuenta los cambios de posición a partir de una referencia establecida al encenderse. No tiene memoria de posición absoluta entre ciclos de apagado. Cuando la máquina arranca, cada eje equipado con un codificador incremental debe realizar un retorno a referencia (retorno a cero) para establecer una posición de inicio conocida antes de que el CNC pueda ejecutar programas. Este es un procedimiento operativo normal, diseñado en el sistema, no una limitación o una condición de fallo. Es simplemente cómo funcionan los sistemas incrementales.

Las máquinas FANUC se configuran en la puesta en marcha para retroalimentación absoluta o incremental en cada eje, y los parámetros del amplificador de servomotor reflejan esa elección. El A860-2005-T301 es el tipo incremental. Si la etiqueta del motor muestra este número de pieza, el sistema está ejecutando retroalimentación incremental en ese eje. El codificador de reemplazo debe ser del mismo tipo; instalar un pulsecoder absoluto en un eje configurado como incremental producirá errores que impedirán la operación.

Cómo confirmar que esta es la pieza correcta antes de pedirla

El paso más importante antes de comprar un pulsecoder de reemplazo es leer el número de pieza en la etiqueta adherida al codificador actualmente en el motor, no en la placa de identificación del motor, sino en la propia etiqueta del codificador en el conjunto del extremo posterior.

La etiqueta mostrará uno de los números de pieza de la serie A860. Si dice A860-2005-T301, este listado es el reemplazo directo. Si dice A860-2000-T301 (tipo absoluto), A860-2001-T301 (absoluto de 16 millones de ppr) o cualquier otra variante, se requiere una pieza diferente. El número de pieza completo, incluyendo el prefijo, el número base y el sufijo, debe coincidir exactamente. Las coincidencias parciales dentro de la serie no son intercambiables.

Este paso de verificación toma menos de un minuto y elimina la posibilidad de recibir la marca y el tipo general correctos pero la especificación incorrecta para la combinación específica de motor y amplificador.

Alarmas de codificador — Indicadores típicos de fallo del pulsecoder

Los controladores CNC FANUC informan fallos relacionados con el codificador a través del sistema de alarmas de servomotor. La numeración de alarmas varía según el modelo del controlador (0i, 16i/18i/21i, 30i/31i/32i), pero las categorías de alarmas comunes asociadas con el fallo del pulsecoder incluyen:

Alarmas SV (Servomotor) en el rango de la serie 300 en FANUC 0i y controladores relacionados, específicamente aquellas que indican anomalía de la señal de retroalimentación, error de comunicación entre el amplificador y el codificador, o error de conteo en la ruta de retroalimentación. En los sistemas 30i/31i/32i, las alarmas correspondientes aparecen en rangos de numeración diferentes pero describen las mismas condiciones subyacentes.

Estas alarmas también pueden ser el resultado de un cable de codificador dañado (el cable entre CN2 en el amplificador y el conector del codificador del motor) o un circuito de interfaz CN2 del amplificador de servomotor defectuoso. Antes de dar por defectuoso el pulsecoder, verifique el cable: inspeccione si hay daños físicos, pines doblados, conexión floja en cualquiera de los extremos del conector. Un cambio de cable por una unidad que se sabe que funciona es la forma más rápida de aislar el fallo al cable o al codificador. Si la alarma sigue al motor independientemente del cable utilizado, el pulsecoder es el componente probablemente defectuoso.

Serie de pulsecoders FANUC Alpha i — Contexto para esta pieza

El A860-2005-T301 se encuentra dentro de una familia de pulsecoders que comparten el mismo formato de montaje físico pero difieren en el tipo de retroalimentación y la resolución. Comprender la serie evita errores de pedido:

El A860-2000-T301 y el A860-2005-T301 se ven similares externamente y tienen la misma resolución; no son intercambiables. El A860-2001-T301 es un producto completamente diferente con una resolución 16 veces mayor. El A860-2010-T301 se utiliza en contextos de aplicación completamente diferentes.

Resumen de instalación — Puntos clave del procedimiento

El A860-2005-T301 se reemplaza utilizando el mismo procedimiento documentado en toda la gama de motores FANUC Alpha i:

Cuatro tornillos de cabeza hexagonal M4 aseguran el pulsecoder en el extremo del motor. Se quitan estos cuatro tornillos; los tornillos M3 situados adyacentes a cada tornillo M4 son fijaciones del conjunto del motor que no deben tocarse durante este procedimiento. Aflojar los tornillos M3 compromete el ensamblaje interno del motor y crea daños adicionales.

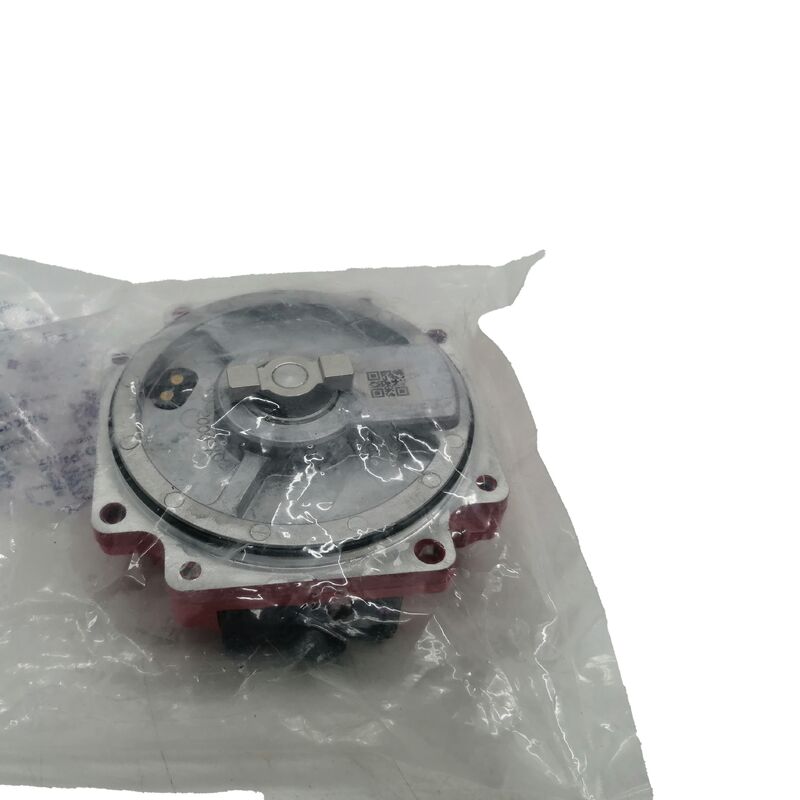

El pulsecoder se retira con su acoplamiento Oldham. Se debe instalar un nuevo acoplamiento junto con el nuevo codificador; el acoplamiento es económico, y la instalación de un acoplamiento desgastado debajo de un nuevo codificador transfiere el estrés inducido por desalineación existente a la unidad de reemplazo desde el primer momento de operación.

El nuevo pulsecoder se inserta hasta que la junta tórica se asiente completamente en la ranura entre el alojamiento del motor y el cuerpo del codificador. La junta tórica no debe pellizcarse ni salirse de su asiento; una junta tórica desplazada deja el extremo del motor sin sellar. Se vuelven a instalar y apretar los cuatro tornillos M4.

Tanto el pulsecoder como el acoplamiento Oldham son componentes de precisión sensibles a los golpes físicos y a la contaminación. Manténgalos en su embalaje hasta el momento de la instalación y manipúlelos sin impacto ni exposición a virutas de corte o refrigerante.

Conciencia sobre falsificaciones

Las piezas FANUC, especialmente los componentes de codificador y amplificador de alta demanda, son falsificadas activamente. Los pulsecoders no genuinos suelen generar códigos de alarma persistentes que no se pueden borrar, o funcionan de forma intermitente antes de fallar en un corto período de servicio. Las unidades falsificadas se distribuyen a través de canales no verificados y con frecuencia se etiquetan con marcas y números de pieza FANUC de aspecto preciso.

La protección práctica es obtenerlos de proveedores que tengan stock verificable y documentado. La fabricación genuina de FANUC se confirma con marcas de origen japonés y un formato consistente de número de serie y código de fecha FANUC en la etiqueta del codificador. Si hay alguna duda sobre la autenticidad después de recibir una unidad, compare los detalles de la etiqueta y la construcción de la carcasa con ejemplos genuinos conocidos antes de la instalación.

Preguntas frecuentes

P1: Mi máquina muestra una alarma FANUC SV en un eje, pero el motor funciona bien en otra prueba. ¿Cómo sé si el pulsecoder está defectuoso o si es el cable del codificador?

Esta es una situación de diagnóstico común, y el cable es el lugar correcto para empezar porque es más rápido de cambiar y menos costoso de reemplazar que el pulsecoder. Si tiene dos ejes que utilizan el mismo tipo de cable, conecte temporalmente el motor del eje sospechoso al cable del codificador del eje que funciona (manteniendo el cableado de alimentación en el eje correcto). Si la alarma se borra o sigue al cable hacia el otro eje, el cable es el fallo. Si la alarma permanece con el motor independientemente del cable que se conecte, el pulsecoder es el fallo probable. Un segundo método de confirmación es conectar el motor sospechoso a un amplificador que se sabe que funciona en un banco de pruebas o eje de repuesto; si la misma alarma aparece inmediatamente con un amplificador y cable diferentes, el codificador es la causa. No asuma que el pulsecoder está defectuoso hasta que el cable haya sido descartado.

P2: Después de reemplazar el A860-2005-T301, la máquina exige un retorno a referencia cada vez que se enciende. ¿Es esto normal, o algo salió mal durante la instalación?

Este es un comportamiento completamente normal para un sistema de codificador incremental y no tiene nada que ver con la calidad de la instalación. El pulsecoder tipo αiI1000 no retiene la posición absoluta entre ciclos de apagado; esa es una característica fundamental del diseño incremental. Cada vez que la máquina se enciende, el sistema de servomotor no tiene conocimiento almacenado de dónde está el eje. El retorno a referencia establece ese conocimiento moviendo el eje a una posición de referencia mecánica conocida, después de lo cual el controlador rastrea la posición incrementalmente desde ese punto de partida durante el resto de la sesión. Este es el procedimiento operativo estándar para todas las máquinas FANUC que utilizan retroalimentación incremental. Si una máquina que anteriormente utilizaba un pulsecoder absoluto (tipo αiA) ahora exige un retorno a referencia después de recibir un reemplazo incremental, eso indicaría que se instaló el tipo de codificador incorrecto; pero si el A860-2005-T301 siempre fue el codificador en este eje, el requisito de retorno a referencia existía antes del reemplazo también.

P3: ¿Es el A860-2005-T301 compatible con controladores de robot FANUC como el R-30iB o R-30iA, o es exclusivamente para servomotores de máquinas herramienta CNC?

El A860-2005-T301 se asocia principalmente con los servomotores de CA de la serie FANUC Alpha i utilizados en aplicaciones de máquinas herramienta CNC, donde se monta en el motor durante la fabricación. Los sistemas de robot FANUC utilizan sus propias familias de servomotores y codificadores, que difieren de la serie Alpha i de máquinas herramienta tanto en forma mecánica como en protocolo de codificador. Si bien puede haber configuraciones específicas de servomotores de robot que utilicen hardware de pulsecoder idéntico o similar, el reemplazo de componentes de codificador de robot debe confirmarse con el número de pieza de la etiqueta del motor de robot específico y la documentación del controlador del robot, en lugar de asumirse a partir de la compatibilidad de la aplicación CNC. Para el mantenimiento de máquinas herramienta CNC — VMCs, HMCs, centros de torneado y equipos similares que utilizan servomotores de la serie Alpha i — el A860-2005-T301 es la pieza aplicable confirmada donde la etiqueta del motor coincide.

P4: ¿Qué es el acoplamiento Oldham y es siempre necesario reemplazarlo durante un cambio de pulsecoder?

El acoplamiento Oldham es un acoplamiento flexible de tres piezas que se sitúa entre el eje del motor y la entrada del pulsecoder. La pieza central tiene ranuras de accionamiento en ambas caras que encajan con características de accionamiento correspondientes en el cubo del eje del motor y el disco de entrada del pulsecoder. Esta disposición transmite la rotación del eje del motor al codificador mientras tolera pequeñas cantidades de desalineación axial y angular que siempre están presentes en cierta medida en los ensamblajes de motor reales. Sin el acoplamiento Oldham, cualquier desalineación aplicaría fuerzas de flexión y radiales al rodamiento interno y al conjunto óptico del pulsecoder continuamente durante la operación, lo que llevaría a un fallo prematuro del codificador. La propia documentación de servicio de FANUC recomienda instalar un nuevo acoplamiento junto con un nuevo pulsecoder. El acoplamiento tiene una vida útil finita y desarrolla desgaste en sus ranuras de accionamiento después de un uso prolongado. Reutilizar un acoplamiento viejo debajo de un nuevo codificador significa que el nuevo codificador hereda la desalineación inducida por el desgaste del acoplamiento viejo desde la primera hora de servicio. El acoplamiento es un artículo de bajo costo en comparación con el codificador; reemplazarlo simultáneamente es el procedimiento correcto.

P5: ¿Puedo obtener solo el pulsecoder e instalarlo yo mismo en un motor, o el reemplazo generalmente requiere un técnico de servicio FANUC?

El procedimiento de reemplazo del pulsecoder está documentado en los manuales de instrucciones de los servomotores FANUC y es realizado rutinariamente por ingenieros de mantenimiento internos en usuarios de máquinas herramienta en todo el mundo sin la intervención del servicio FANUC. El procedimiento físico implica quitar cuatro tornillos M4, extraer el codificador y el acoplamiento viejos, insertar el codificador y el acoplamiento nuevos con la orientación correcta, asentar correctamente la junta tórica y reinstalar los tornillos. No se requieren herramientas especializadas más allá de las llaves hexagonales estándar. Los elementos críticos son: identificación correcta de los tornillos (los tornillos M4 a quitar frente a los tornillos M3 a dejar solos), asiento correcto de la junta tórica, manipulación sin golpes ni contaminación y, tras el reemplazo, completar el procedimiento de retorno a referencia de la máquina para restablecer la referencia de posición del eje. Lo que típicamente requiere la intervención del servicio de fábrica es cuando el reemplazo no resuelve la alarma, lo que sugiere un fallo más profundo del amplificador o del cableado que necesita equipo de diagnóstico para aislar. Para un cambio de codificador sencillo donde se ha confirmado que el pulsecoder es el fallo, el procedimiento está dentro de la capacidad de cualquier técnico de mantenimiento competente familiarizado con la máquina.
