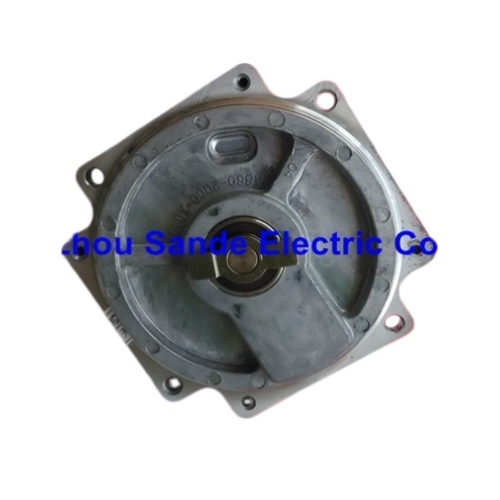

FANUC A860-0370-V502 Pulscodificador Alpha (aA1000)

Tipo Absoluto | 1.000.000 Pulsos/Rev | Salida Serial | Servomotores FANUC Alpha AC Series a3 / a6 / a12 / a22 / a30 / a40 / aM | Sin Cable Incorporado | Fabricado en Japón

El Codificador Que Recuerda Dónde Está

Acérquese a una máquina herramienta equipada con un sistema servo FANUC Alpha y enciéndala. En cuestión de segundos, cada eje sabe exactamente dónde está — sin ciclo de referencia, sin lento retorno a punto de referencia, sin esperar a que cada eje se arrastre hasta un punto de referencia antes de que la máquina pueda aceptar un programa. Ese conocimiento inmediato de la posición absoluta al encender no lo proporciona el amplificador servo ni el control CNC. Proviene del pulscodificador en la parte posterior de cada servomotor.

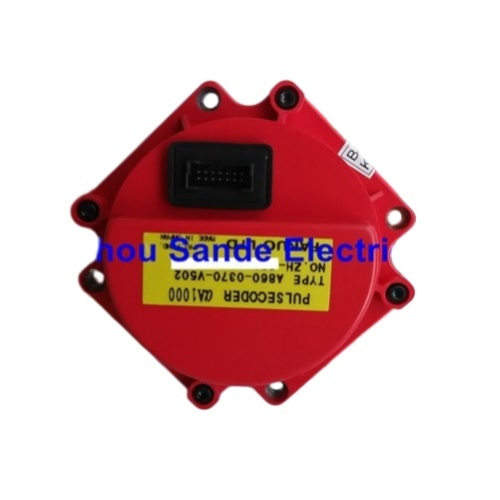

El FANUC A860-0370-V502 es el pulscodificador absoluto aA1000 — el dispositivo de retroalimentación óptica integrado para la familia de servomotores AC FANUC Alpha. Con una resolución de 1.000.000 de pulsos por revolución a través de una interfaz serial, es el componente que cierra el bucle servo, proporciona retención de posición absoluta a través de ciclos de apagado, y permite la refinada precisión de posicionamiento que define el rendimiento del motor FANUC Alpha en centros de mecanizado, centros de torneado y aplicaciones de automatización de precisión.

Especificaciones Técnicas

Qué Significa aA1000 en la Jerarquía de Codificadores FANUC

La nomenclatura de los pulscodificadores de la serie Alpha de FANUC sigue un sistema claro: el prefijo "A" identifica el tipo absoluto, y "1000" se refiere a la clase de resolución de mil mil — un millón — de pulsos por revolución. Esto sitúa al aA1000 en el nivel de alta resolución de la familia original de pulscodificadores Alpha, muy por encima de los modelos anteriores 2000P, 3000P y las variantes incrementales que equipaban los motores AC de la serie S y los primeros de tapa roja.

El salto de 3.000 pulsos por revolución (el estándar en codificadores servo AC FANUC anteriores) a 1.000.000 representa un aumento de 333 veces en la resolución nativa. Para los cálculos del bucle de posición y velocidad del amplificador servo, este cambio es fundamental. A 3.000 ppr, la retroalimentación del bucle de posición a 3.000 RPM llega a aproximadamente 150.000 cuentas por segundo — una cifra que funciona para el posicionamiento general pero deja la suavidad de la velocidad a merced del ruido de cuantificación a bajas velocidades. A 1.000.000 ppr funcionando el mismo motor de 3.000 RPM, la tasa de retroalimentación aumenta a 50.000.000 de cuentas por segundo, haciendo que el control de velocidad suave tanto a bajas como a altas velocidades sea drásticamente más alcanzable.

Esa resolución es la razón por la que la documentación de FANUC para la serie Alpha señala específicamente que el pulscodificador de 1.000.000 ppr permite aplicaciones que van desde el posicionamiento simple hasta aquellas que requieren alta precisión — el mismo hardware sirve para todo, desde el desplazamiento rápido grueso hasta el contorneado de acabado fino sin degradación en la calidad de la posición.

Posición Absoluta: La Característica Que Cambia la Operación de la Máquina

La clasificación "absoluta" del A860-0370-V502 no es una nota técnica menor. Define un comportamiento de máquina fundamentalmente diferente desde el inicio del eje de cada turno.

Un codificador incremental pierde su referencia de posición en el momento en que se retira la energía. El control CNC no tiene memoria de dónde se detuvo el eje — el conteo de posición que existía en el amplificador servo cuando la máquina se apagó ha desaparecido. Al encender, ese eje no tiene posición válida. Antes de que se pueda ejecutar cualquier programa, cada eje incremental debe referenciarse — regresar a un punto de referencia fijo a velocidad controlada para que el control pueda restablecer la posición desde cero. En un centro de mecanizado grande con seis o más ejes, un retorno completo a referencia puede llevar varios minutos.

El A860-0370-V502 funciona de manera diferente. Una batería interna (suministrada por separado, montada en el amplificador servo o en el gabinete CNC) alimenta continuamente el contador de posición absoluta a través de interrupciones de energía, apagados de máquina e incluso procedimientos de cambio de batería. Cuando la energía principal regresa, la interfaz serial del codificador transmite la posición almacenada inmediatamente — el CNC conoce la posición de cada eje con la misma confianza que durante la operación. Encender, verificar y ejecutar.

Esto es particularmente significativo en entornos donde la presión de producción es constante. Una máquina que pasa dos minutos referenciándose cada mañana, después de cada parada de emergencia y después de cada interrupción de energía, acumula tiempo muerto significativo. El sistema de pulscodificador absoluto elimina por completo esa categoría de tiempo de inactividad.

Interfaz Serial: Un Cable, Información Completa

Los pulscodificadores FANUC anteriores utilizaban salida eléctrica paralela — cables separados para las fases A, B, Z y señales de conmutación, con la resolución limitada por las características eléctricas de esas líneas paralelas. El pulscodificador Alpha A1000 cambió completamente la arquitectura de la interfaz.

El aA1000 utiliza un protocolo de comunicación serial entre el codificador y el amplificador servo. Los datos de posición, el conteo absoluto multivuelta (cuando sea aplicable), el estado de alarma, los datos de temperatura del codificador y la identificación interna del codificador — todo viaja en un único par de líneas seriales diferenciales en lugar de un conjunto de señales paralelas. El amplificador servo decodifica el flujo de datos serial para extraer el valor de posición que necesita para el bucle de control, ejecutando este intercambio a una velocidad lo suficientemente rápida como para actualizar el bucle de posición a la frecuencia de control interna del amplificador.

Una consecuencia práctica de esta arquitectura: no hay salida de cuadratura incremental del pulscodificador serial que un contador externo o controlador de movimiento pueda simplemente leer. Los datos de posición existen exclusivamente en el protocolo serial. Es por eso que, para aplicaciones de actualización y unidades de terceros, la interfaz con el A860-0370-V502 requiere el hardware de amplificador propio de FANUC o un adaptador de interfaz de pulscodificador serial especialmente diseñado.

Compatibilidad de Motores: La Familia Alpha a la que Sirve Este Codificador

El A860-0370-V502 se adapta a la familia de servomotores FANUC Alpha — la generación de servomotores AC que sucedió a los motores de tapa roja de la serie S y precedió a la actual serie Alpha i. Dentro de esa generación, este codificador se instaló en una amplia gama de tamaños de motor: los motores pequeños de bastidor a3 y a6 utilizados en ejes de servicio ligero, pasando por los modelos intermedios a12 y a22 que impulsaron la mayoría de los ejes de alimentación de los centros de mecanizado, hasta los motores más grandes a30 y a40 en aplicaciones de ejes pesados y pórticos.

Las variaciones dentro de la familia Alpha — la serie Alpha estándar (α), la serie Alpha M (αM) para aplicaciones de alta velocidad, la Alpha L (αL) para necesidades de alto par de bastidor grande — también utilizaron esta familia de codificadores en sus tamaños de motor. El diseño del cuerpo del codificador y la disposición de montaje son consistentes en todo el rango de motores compatibles, y la ausencia de un cable incorporado es una característica de diseño deliberada: permite que el conjunto del codificador se intercambie sin perturbar el enrutamiento del cable del motor, lo que es significativamente importante durante la reparación y el reacondicionamiento del motor.

El A860-0370-V502 se identifica específicamente para motores que incluyen los tamaños de bastidor a12, a22, a30 y a40, junto con las variantes aM, aunque el rango de aplicabilidad completo se extiende por toda la serie Alpha. Confirmar el codificador correcto contra el número de pieza de un motor específico es siempre el paso recomendado antes del reemplazo.

Sin Cable Incorporado: Una Ventaja de Mantenimiento

A diferencia de los pulscodificadores FANUC más antiguos que integraban el cable de señal directamente en el cuerpo del codificador, el A860-0370-V502 utiliza una interfaz de conector separada — el cuerpo del codificador se conecta al motor y termina en un conector que acepta el cable de señal del codificador como un conjunto separado. Este diseño separa dos modos de falla distintos que a menudo se confunden en el campo.

Los cables de los codificadores en los servomotores fallan con más frecuencia que los propios codificadores, particularmente en ejes con recorrido extenso. El desgaste del cable, la corrosión del conector y los daños mecánicos en los puntos de flexión son causas comunes de lo que parecen ser alarmas del codificador. Con el cable separado del cuerpo del codificador, el reemplazo o la inspección del cable es sencillo: el codificador permanece montado en el motor, se desconecta y reemplaza el cable, y se vuelve a probar el sistema. Si la alarma desaparece, el codificador nunca fue el problema. Si persiste, el propio codificador puede ser intercambiado sin que el cable haya complicado el diagnóstico.

Esta arquitectura también simplifica el inventario para talleres de reparación y departamentos de mantenimiento — los cuerpos de los codificadores y los cables son artículos separados que pueden mantenerse en inventario independiente en lugar de un SKU que representa ambos componentes juntos.

El A860-0370-V502 frente al V501: Notas de Versión

La familia A860-0370 existe en dos variantes principales: V501 y V502. Estas son versiones de producción o software sucesivas del mismo hardware de codificador aA1000. Ambas son absolutas, ambas emiten 1.000.000 ppr a través de la interfaz serial FANUC, y ambas son físicamente compatibles con la misma disposición de montaje del motor Alpha. En la mayoría de los contextos de mantenimiento, cualquiera puede reemplazar a la otra funcionalmente.

Sin embargo, los especialistas en CNC de FANUC aconsejan confirmar la compatibilidad con la versión específica del software del amplificador servo en uso antes de sustituir cruzadamente unidades V501 y V502 en sistemas donde la interacción del software entre la versión del codificador y el firmware del amplificador pueda ser relevante. Para el reemplazo general de mantenimiento en sistemas estándar de la serie Alpha — la gran mayoría de la base instalada — esto no es una preocupación práctica.

Preguntas Frecuentes

P1: ¿Cómo confirmo que el A860-0370-V502 es el pulscodificador correcto para mi motor FANUC Alpha específico?

La verificación más confiable es el número de pieza de la placa de identificación del motor. Los números de pieza de los servomotores FANUC Alpha siguen un formato estructurado; la designación del tipo de retroalimentación del motor está incrustada en el segmento del sufijo "B". Para los motores equipados con el pulscodificador serial absoluto aA1000, el número de pieza del motor reflejará esta especificación en un sufijo que termina con la designación apropiada del pulscodificador absoluto. Si la placa de identificación no es legible, el propio codificador físico — si la unidad fallida todavía está conectada — generalmente lleva el número de pieza A860-0370-V502 (o V501) en su etiqueta. Comparar eso con el reemplazo confirma la corrección. Los especialistas en FANUC Alpha también pueden hacer una referencia cruzada desde el número de pieza completo del motor al codificador correcto si la documentación del motor está disponible.

P2: ¿Requiere el A860-0370-V502 una batería de respaldo, y qué sucede si la batería falla?

Sí. La retención de posición absoluta requiere una batería para mantener el contador de posición interno del codificador a través de interrupciones de energía. La batería es típicamente de tipo litio de 3V montada en el amplificador servo o, en algunas configuraciones de sistema, en el gabinete CNC en lugar de en el cuerpo del codificador — el circuito de la batería suministra energía al codificador a través del cable de señal. Cuando el voltaje de la batería cae por debajo del umbral, el CNC mostrará una alarma de batería baja antes de que la batería se descargue por completo. Si se permite que la batería se agote por completo, se pierden los datos de posición absoluta en el codificador. En el siguiente encendido, el CNC generará una alarma APC (Absolute Pulse Coder) y requerirá un retorno a referencia para restablecer la posición cero del eje — esencialmente un procedimiento de referenciación único después del cual la operación absoluta se reanuda normalmente una vez que se reemplaza la batería.

P3: ¿Qué códigos de alarma CNC indican una falla con el A860-0370-V502 en los controles FANUC 0i, 16i y 18i?

Las fallas del pulscodificador absoluto en los controles de clase FANUC 0i/16i/18i aparecen principalmente en la categoría de alarmas servo. Las alarmas relacionadas con el codificador más comunes son: SV0300 (Alarma APC: Necesidad de Retornar a Posición de Referencia), que sigue a una falla de batería o reemplazo de codificador; SV0360 (Error de Comunicación del Pulscodificador), que indica una falla de transmisión de datos serial entre el codificador y el amplificador; y SV0368/SV0369 (Alarma de Hardware del Pulscodificador), que indica una falla interna del codificador detectada por los datos de autodiagnóstico serial. El número de alarma específico proporciona dirección de diagnóstico — las alarmas de comunicación a menudo se rastrean a problemas de cable o conector, mientras que las alarmas de hardware apuntan al conjunto del codificador en sí. Siempre verifique el cable de señal del codificador y sus conectores en ambos extremos, el del motor y el del amplificador, antes de desechar el cuerpo del codificador.

P4: ¿Se puede reparar el A860-0370-V502, o debe ser reemplazado cuando falla?

Los codificadores FANUC Alpha aA1000 generalmente no son reparables a un nivel que restaure una operación confiable a largo plazo. Los elementos ópticos y la electrónica interna de estos codificadores se fabrican con tolerancias estrictas y son ensamblajes sellados — la reparación de componentes a nivel de campo no es prácticamente viable, y los centros de reparación especializados señalan consistentemente que estas unidades rara vez son reparables. Cuando un codificador falla o se sospecha que está defectuoso, el intercambio por una unidad probada de un especialista en piezas FANUC de confianza es el enfoque estándar. Las pruebas siempre deben realizarse con el codificador montado en un motor Alpha real funcionando en hardware de accionamiento FANUC — las pruebas eléctricas de banco que no ejercitan el codificador en su motor previsto no pueden replicar las condiciones térmicas y de vibración que revelan fallas intermitentes.

P5: ¿Es el A860-0370-V502 compatible con los motores FANUC Alpha i series o los amplificadores de la generación actual αi series?

No. El A860-0370-V502 es un codificador FANUC de primera generación de la serie Alpha, diseñado para la familia de motores Alpha (α) original. Los motores posteriores Alpha i (αi) y la actual serie αi utilizan generaciones de codificadores diferentes — incluyendo el A860-2001-T321 (αi A16000, 16 millones de pulsos/rev) y sucesores similares — con diferente montaje físico, diferentes implementaciones de protocolo serial y diferentes interfaces eléctricas. El A860-0370-V502 no se puede instalar en un motor de la serie αi, y los amplificadores servo de la serie αi no están diseñados para comunicarse con el protocolo serial anterior aA1000. Para máquinas que utilizan motores Alpha de la serie α (no i) y amplificadores originales de la serie Alpha (era A06B-6058, A06B-6066), el A860-0370-V502 es la unidad correcta. Para máquinas que utilizan el sistema αi posterior, el codificador apropiado proviene de la serie A860-20xx.
