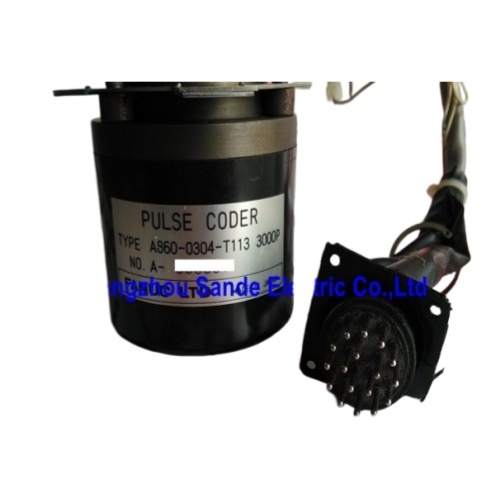

Codificador de Pulsos Incremental FANUC A860-0304-T113

3000 Pulsos/Rev | Tipo Incremental | Servomotores AC FANUC Serie S y Red Cap Tempranos | Carcasa Negra | Cable + Conector Incluido | Fabricado en Japón

Cuando el codificador falla, el eje se detiene

Una máquina herramienta CNC es tan precisa como la retroalimentación que recibe. El servomotor se mueve, pero el sistema de control solo sabe dónde está el eje porque el codificador conectado a la parte posterior de ese motor informa la posición en tiempo real. Cuando el codificador desarrolla una falla, ya sea por contaminación, impacto físico, antigüedad o degradación del elemento óptico, el resultado es inmediato: alarmas de posición, comportamiento errático del eje o una máquina que simplemente se niega a funcionar.

El FANUC A860-0304-T113 es el codificador de pulsos incremental de 3000 pulsos por revolución para la familia de servomotores AC FANUC de generación temprana: los motores S de tapa roja que impulsaron los ejes en innumerables centros de mecanizado, centros de torneado y fresadoras a lo largo de las décadas de 1980 y principios de 1990. Se monta en la parte posterior del servomotor, lee el movimiento angular del eje del motor ópticamente y entrega el flujo de pulsos en cuadratura en el que confían el amplificador servo y el control CNC para mantener la precisión de la posición y la regulación de la velocidad.

Especificaciones Técnicas

3000 Pulsos por Revolución: Por qué existe este número

Dentro de la familia de codificadores A860-0304, existen tres variantes: el T111 (2000P), el T112 (2500P) y esta unidad, el T113 (3000P). El recuento de pulsos no es una especificación arbitraria: se mapea directamente al último dígito del número de parte del servomotor.

La convención de nomenclatura de servomotores AC tempranos de FANUC codifica la especificación del codificador en la designación del motor. Un motor cuyo número de parte termina en un sufijo "B003" o "B203" tiene un "3" como último dígito de ese segmento, lo que especifica un codificador de 3000 pulsos de fábrica. Un motor con B001 o B201 requiere una unidad de 2000P; B002 o B202 requiere el 2500P. Esta correlación sistemática significa que al buscar un codificador de reemplazo, el número de parte del motor en sí es la referencia principal. El A860-0304-T113 es correcto para cualquier motor donde ese último dígito sea 3.

Ejemplos de motores verificados que llevan el A860-0304-T113 incluyen el A06B-0317-B003 (servomotor AC FANUC 10S/3000) y el A06B-0501-B203, entre otros en el rango de designación de series 0, 0S, 0L, 5, 5S, 5L, 6L, 10, 10S, 20 y 20S.

La Familia de Motores Red Cap y Dónde Vive Este Codificador

La familia de servomotores AC FANUC visible en máquinas herramienta más antiguas se divide en dos generaciones fácilmente reconocibles: los motores de tapa negra (que en realidad son motores DC, identificables por sus tapas finales amarillas o negras) y los motores de tapa roja, que son las unidades AC sin escobillas que representan la generación temprana de la plataforma que domina el CNC moderno. El A860-0304-T113 pertenece firmemente a la era de la tapa roja.

Físicamente, el conjunto del codificador se monta en el extremo no motriz del motor, la cara posterior opuesta al eje de salida. La carcasa de plástico negro se asienta contra la carcasa del rodamiento trasero del motor, asegurada por tornillos de montaje, y el elemento sensor del codificador lee un disco de código interno que gira con el eje del motor. El cable y el conector incluidos con el conjunto se dirigen a lo largo del cuerpo del motor hacia la entrada de retroalimentación del amplificador servo.

Debido a que el codificador es un dispositivo incremental, rastrea el movimiento relativo del eje desde cualquier posición de referencia que se haya establecido por última vez. A diferencia de los codificadores absolutos que retienen la posición a través de interrupciones de energía, el A860-0304-T113 incremental requiere que el control CNC realice un retorno a referencia (ciclo de home) al encenderse antes de que se establezca una posición absoluta válida en el eje. Este es un comportamiento normal para el sistema de accionamiento de la serie S y es manejado automáticamente por el control CNC a través de su función de retorno a referencia.

Dentro del Principio de Medición Incremental

El codificador de pulsos funciona ópticamente. Una fuente de luz interna ilumina un disco de código giratorio que lleva un patrón de segmentos transparentes y opacos espaciados uniformemente, 3000 pares de segmentos alrededor de la circunferencia completa de 360 grados. A medida que el disco gira con el eje del motor, dos fotodetectores desplazados por un cuarto de período generan las señales de salida de fase A y B en una relación de fase de 90 grados (cuadratura). Una tercera pista genera un solo pulso por revolución, el pulso Z o marcador, que sirve como punto de referencia para la secuencia de home.

La relación de cuadratura entre A y B hace dos cosas: duplica la resolución efectiva a través del conteo de flancos en el amplificador (cada ciclo físico de 3000 cuentas produce 12.000 flancos contables en modo de conteo de cuadratura completo), y proporciona información direccional: la secuencia A-luego-B versus B-luego-A le dice al amplificador servo en qué dirección está girando el eje. Sin esta información direccional, un controlador de velocidad no puede regular en bucle cerrado, y un controlador de posición no puede rastrear.

El circuito de retroalimentación del amplificador servo monitorea el flujo de pulsos continuamente. Si el recuento se desvía de la trayectoria comandada, el amplificador corrige la corriente del motor para restaurar la posición. Si la señal desaparece por completo o muestra anomalías en el patrón que sugieren un mal funcionamiento del codificador, el amplificador genera una alarma de retroalimentación de posición que generalmente impide el movimiento adicional del eje hasta que la falla sea diagnosticada y eliminada.

El A860-0304-T113 en el Contexto de Mantenimiento

Los técnicos de mantenimiento de CNC FANUC que trabajan en máquinas de las generaciones de control FANUC 0, 6, 10, 11 y 15 encontrarán este codificador regularmente. Las máquinas que utilizaron estos controles, y los motores de la serie S que impulsaron, se instalaron en enormes cantidades a nivel mundial durante los años de auge de las máquinas herramienta, y una proporción sustancial de esas máquinas permanecen en servicio de producción activo hoy en día.

La presentación de falla más común es una alarma repentina de retroalimentación de posición en el CNC, a menudo acompañada de un comportamiento errático del eje inmediatamente antes de que la alarma bloquee el eje. La contaminación que llega a la ruta óptica del codificador (niebla de refrigerante, partículas metálicas o lubricante) es una causa frecuente. Un impacto físico por una sobrevelocidad mecánica puede dañar el disco de código o el rodamiento dentro del conjunto del codificador. Las fallas del conector y del cable en el extremo del motor también se manifiestan como fallas del codificador y deben verificarse antes de asumir que el codificador en sí ha fallado.

Los especialistas en CNC FANUC señalan que probar el A860-0304-T113 de manera significativa requiere ejecutarlo instalado en el motor real, ya que los arreglos de prueba en banco que no replican el eje y el entorno de montaje del motor pueden no exponer fallas intermitentes que solo aparecen bajo carga rotacional y condiciones térmicas. Es por eso que los proveedores de mantenimiento FANUC de buena reputación prueban estos codificadores con el motor, no por separado.

Referencia Cruzada: A290-0561-V503

El A860-0304-T113 tiene una referencia cruzada establecida: A290-0561-V503. Ambos números se refieren a la misma unidad de codificador físico. El formato de numeración A290-xxxx-Vxxx aparece en la documentación de piezas FANUC como una designación alternativa para algunos ensamblajes de codificadores de pulsos tempranos, y es el número que puede aparecer en la documentación de mantenimiento de algunos fabricantes de máquinas herramienta o listas de repuestos anteriores a la estandarización del formato A860-xxxx-Txxx. Al buscar existencias en el mercado de accesorios o al cruzar referencias de la documentación de repuestos de una máquina, ambos números deben verificarse contra el inventario disponible.

Preguntas Frecuentes

P1: ¿Cómo confirmo que el A860-0304-T113 es el codificador correcto para mi servomotor FANUC específico?

El método más seguro es leer la placa de identificación del motor. Los números de parte de los servomotores AC tempranos de FANUC siguen un formato estructurado donde el último dígito del segmento de designación "B" codifica el tipo de codificador: "1" = 2000P (T111), "2" = 2500P (T112), "3" = 3000P (T113). Un motor con un número de parte que termina en B003, B103, B203 o construcciones similares donde el último dígito es 3 utiliza el A860-0304-T113. Para motores de las designaciones de tamaño 0, 0S, 5, 5S, 10, 10S, 20 y 20S con ese sufijo "3", esta es la unidad correcta. Si la placa de identificación del motor está dañada o ilegible, los especialistas de FANUC pueden cruzar referencias las características físicas del motor y el tipo de amplificador para confirmar la especificación correcta del codificador.

P2: ¿Se puede sustituir el A860-0304-T113 por el A860-0304-T111 (2000P) o T112 (2500P) si el T113 no está disponible?

No directamente. Los cálculos del bucle de velocidad y posición del amplificador servo están calibrados al recuento de pulsos específico del codificador que se especificó originalmente para el motor. Cambiar a un recuento de pulsos diferente requiere cambios de parámetros correspondientes en el amplificador servo y el control CNC, específicamente el número de pulsos de retroalimentación por revolución del motor utilizado en el bucle de velocidad y la configuración de CMR (relación de multiplicación de comando). Realizar esos cambios sin una comprensión profunda de los parámetros del sistema de accionamiento corre el riesgo de descalibrar el eje. En un contexto de mantenimiento donde se necesita un retorno rápido al servicio, se prefiere obtener el T113 correcto sobre intentar adaptar una variante de recuento de pulsos diferente.

P3: ¿Qué códigos de alarma CNC indican típicamente fallas del codificador A860-0304-T113 en controles FANUC de las series 0, 6, 10 y 15?

Los números de alarma específicos varían según la generación del CNC, pero la categoría se etiqueta consistentemente como alarmas de retroalimentación de servo o de posición. En los controles FANUC de la serie 0, las alarmas en el rango de 400-499 cubren fallas de eje servo, incluidos errores de retroalimentación. Las series FANUC 6 y 10 generan categorías de alarma servo similares. Las presentaciones comunes relacionadas con el codificador incluyen "alarma servo: error de retroalimentación de posición", "codificador de pulsos desconectado" o alarmas de inestabilidad del bucle de velocidad. Los indicadores LED del amplificador servo también proporcionan códigos de diagnóstico: la mayoría de las familias de módulos servo FANUC utilizan una pantalla iluminada o parpadeante que codifica tipos de fallas específicas, siendo la pérdida de señal de retroalimentación uno de los estados definidos. Siempre verifique la pantalla de diagnóstico del amplificador junto con la lectura de la alarma del CNC.

P4: ¿Está este codificador disponible para su compra como pieza independiente, o debe ser reemplazado como parte de un cambio completo de motor?

La situación varía según el proveedor. Algunos especialistas de FANUC, particularmente aquellos enfocados en la reparación y reacondicionamiento de motores, solo reparan el A860-0304-T113 como parte de una transacción de reparación de motor, porque las pruebas funcionales significativas del codificador requieren el eje, los rodamientos y el ensamblaje mecánico del motor. Otros venden unidades probadas de forma directa o de intercambio, generalmente obtenidas de motores desmantelados o excedentes de fábrica. La calidad de una compra de codificador independiente depende completamente de si el proveedor ha realizado pruebas de carga adecuadas en el ensamblaje en lugar de una simple verificación de continuidad eléctrica. Dada la antigüedad de esta generación de codificadores, el stock nuevo en caja es raro; las unidades usadas reacondicionadas o probadas de especialistas en piezas FANUC de buena reputación son la fuente de suministro realista en la mayoría de los mercados.

P5: ¿Qué causa que estos codificadores fallen y qué pasos de mantenimiento pueden extender su vida útil?

Los elementos ópticos son los principales puntos de desgaste: la fuente de luz LED se atenúa con el tiempo y las horas de operación, y los segmentos transparentes del disco de código pueden acumular contaminación que bloquea o dispersa la luz, degradando la calidad de la señal antes de que ocurra una falla completa. La niebla de refrigerante que penetra en la carcasa del codificador es una de las causas ambientales más comunes de falla en aplicaciones de máquinas herramienta, particularmente en centros de mecanizado horizontales donde la gestión del refrigerante es más desafiante. Prevenir la entrada de contaminación en el conector del codificador y asegurar que el sello trasero del motor esté intacto donde el codificador se interconecta con la carcasa del motor son las principales medidas preventivas. La inspección periódica del cable del codificador en busca de rozaduras o corrosión del conector, particularmente en ejes que experimentan viajes frecuentes y flexión del cable, también es útil. Cuando un motor se desmonta para reemplazar rodamientos o rebobinar, el codificador debe ser inspeccionado y limpiado por un técnico calificado antes de su reinstalación.
