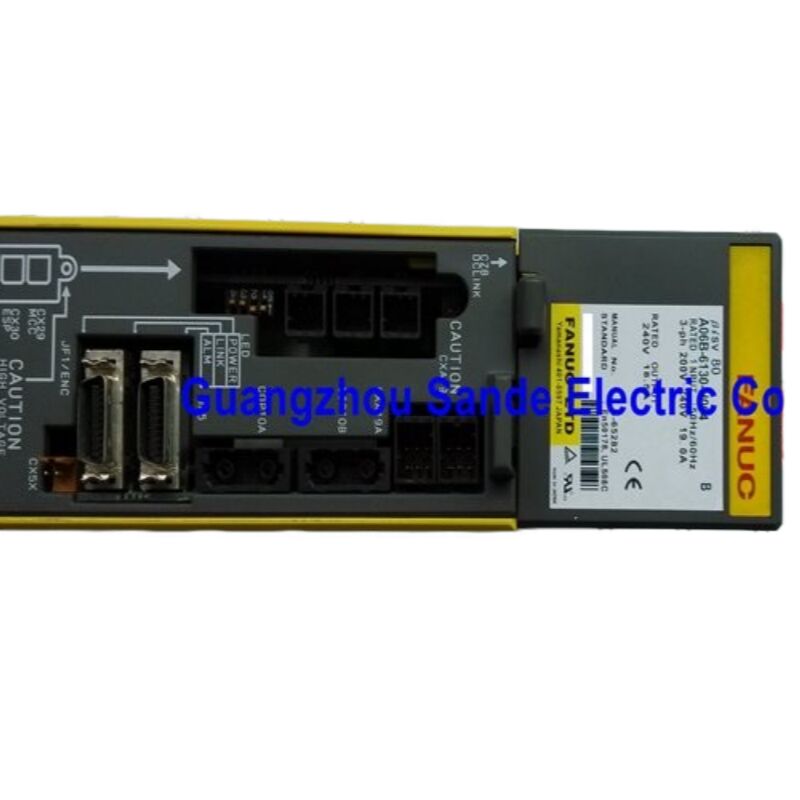

FANUC A06B-6130-H004 — Amplificador servo de un solo eje de la serie Beta i, interfaz FSSB, 80A

Identificación del producto

Número de pieza: A06B-6130-H004

Serie: Serie FANUC MELSERVO Beta i (βi)

Designación del modelo: SVM1-80i (Módulo servo de un solo eje, clase 80A)

Interfaz: FSSB — FANUC Servo Serial Bus (fibra óptica)

Manual de referencia: B-65322

Qué es esta unidad

Dentro de la línea de amplificadores servo Beta i de FANUC, el A06B-6130-H004 ocupa un rol específico y bien definido: es el módulo de un solo eje de 80A — la unidad de mayor capacidad en la serie SVM1 Beta i de primera generación. Mientras que las variantes H001 (20A) y H002 (40A) de menor tamaño manejan ejes de menor carga, el H004 está diseñado para ejes que exigen alta corriente sostenida y respuesta rápida de aceleración: cambiadores automáticos de herramientas, mecanismos de indexación de torreta y los ejes rotativos o lineales de precisión comunes en máquinas EDM.

Lo que distingue a toda la familia de amplificadores Beta i de la serie Alpha iSV es su arquitectura. El A06B-6130-H004 no es un módulo en el sentido tradicional — lleva su propia sección de fuente de alimentación integrada, lo que lo hace eléctricamente autónomo. Esto permite montarlo en cualquier lugar de la máquina herramienta, independientemente de una unidad de fuente de alimentación PSM externa. Para los fabricantes de máquinas que diseñan gabinetes de control compactos o que posicionan una unidad cerca del eje que sirve, esta independencia es una ventaja práctica genuina.

La comunicación con el CNC de FANUC se realiza a través de FSSB — el FANUC Servo Serial Bus — utilizando un cable de fibra óptica. La conexión de fibra elimina la susceptibilidad al ruido de los cables de señal eléctrica en las distancias comunes en las instalaciones de máquinas herramienta, y la comunicación síncrona de alta velocidad del protocolo FSSB es lo que permite que las familias de control 0i-C y 0i-D logren una sincronización de posición multieje precisa en todas las unidades conectadas simultáneamente.

Especificaciones técnicas

Fuente de alimentación incorporada: Por qué es importante en la planta de producción

La arquitectura estándar para los amplificadores servo FANUC Alpha i implica un Módulo de Fuente de Alimentación (PSM) compartido que acondiciona la energía del bus de CC para múltiples módulos SVM conectados en cadena en un bus común. La serie Beta i SVM1, incluido el A06B-6130-H004, adopta un enfoque completamente diferente. Cada unidad incorpora su propio rectificador y etapa de bus de CC — no se requiere un PSM externo.

Desde la perspectiva del diseño de la máquina, esta arquitectura autónoma tiene consecuencias reales. La instalación es más sencilla: un conjunto de conexiones de entrada trifásica, una línea de suministro de control de 24V CC y un cable de fibra FSSB. No hay secuenciación del voltaje del bus, no hay un PSM compartido que dimensionar según una combinación de cargas de eje, y no hay riesgo de que una falla del PSM afecte a múltiples ejes simultáneamente. Si el A06B-6130-H004 desarrolla una falla, la máquina pierde un eje — no todos los ejes que comparten una fuente de alimentación común.

Para los equipos de mantenimiento, la misma lógica se aplica. Reemplazar el A06B-6130-H004 es un cambio sencillo: desconectar la entrada trifásica, la salida de potencia del motor, la fibra FSSB, el suministro de control de 24V y el cable de freno si está instalado. La unidad de reemplazo llega con su propia fuente de alimentación ya integrada. No hay cálculos de dimensionamiento de PSM, ni re-comisionamiento del bus.

Comunicación FSSB: El enlace CNC

FSSB — FANUC Servo Serial Bus — es el protocolo de comunicación serial propietario de alta velocidad de FANUC para conectar el CNC a los amplificadores servo. El A06B-6130-H004 se conecta al puerto FSSB del CNC a través de un cable de fibra óptica, y el medio de fibra óptica no es un detalle incidental. Los entornos de máquinas herramienta generan una interferencia electromagnética significativa: variadores de frecuencia, calentamiento por inducción, bobinas de relé y fuentes de alimentación conmutadas crean ruido que puede corromper el cableado de cobre a nivel de señal en recorridos largos del gabinete al eje. La fibra no transporta potencial eléctrico y es inmune a todo ello.

En el lado de la comunicación, FSSB opera de forma síncrona con el ciclo de interpolación del CNC. Cada comando de posición, cada paquete de retroalimentación del codificador y cada intercambio de parámetros entre el CNC y el A06B-6130-H004 ocurren en sincronía con el ciclo de cálculo del CNC — típicamente 1 ms en sistemas 0i estándar, con opciones de ciclo más rápidas disponibles en los controles de la serie 30i. Este enlace síncrono es lo que permite un movimiento coordinado de ejes suave y preciso, ya que el CNC sabe exactamente cuándo cada unidad ejecutará cada incremento de posición.

Aplicaciones típicas en máquinas herramienta

Eje del cambiador automático de herramientas (ATC). El brazo del ATC en un centro de mecanizado vertical — el mecanismo que extrae físicamente una herramienta de la herramienta, se balancea hacia el cargador de herramientas y devuelve una herramienta nueva — debe completar su ciclo de forma rápida y repetida, durante todo el turno. Aceleración rápida a una posición definida, desaceleración y parada nítidas, retención de freno positiva mientras se cambia la herramienta. La capacidad de corriente pico de 80A del A06B-6130-H004 proporciona el margen de par de aceleración que necesita un eje ATC, y el enlace FSSB proporciona la latencia de confirmación de posición requerida para interbloquear el movimiento del ATC con la orientación del husillo y las secuencias de sujeción/liberación de herramientas.

Eje de indexación de torreta de torno CNC. La indexación de torreta en centros de torneado es similar en carácter a la operación del ATC: movimientos cortos, rápidos y precisos a posiciones indexadas, ejecutados muchas veces por hora. Alta corriente pico para aceleración rápida, buena retención de posición una vez indexada, y recuperación fiable de las cargas de la punta de la herramienta durante el corte. Los tornos FANUC serie 0i con torretas en el rango de tamaño de motor βiS están bien dentro del alcance de aplicación del A06B-6130-H004.

Máquinas de corte por hilo y de electroerosión por penetración (EDM). Las máquinas de corte por hilo y de electroerosión por penetración utilizan ejes servo para controlar la posición del electrodo con una resolución muy fina y una respuesta bien amortiguada. Las cargas del eje suelen ser bajas, pero el requisito de ancho de banda de posición es alto — el CNC necesita que la unidad responda rápidamente a los comandos de corrección de posición fina. El enlace de comunicación FSSB y la cadena de retroalimentación del codificador βiS mantienen baja la latencia de comando a respuesta.

Ejes cuarto y quinto en centros de mecanizado. Las mesas giratorias y basculantes en centros de mecanizado requieren un eje servo acoplado al motor que acciona la mesa. Para mesas giratorias más pequeñas en el rango de motor βiS, el A06B-6130-H004 proporciona la corriente nominal correcta combinada con la interfaz FSSB que se integra de forma natural en una configuración de control existente de la serie 0i o 30i.

Hardware interno: Qué hay dentro

El A06B-6130-H004 está construido alrededor de tres ensamblajes funcionales. La etapa de potencia contiene un solo módulo de transistor de 50A (IGBT) que maneja la inversión PWM del bus de CC a la salida trifásica del motor. La placa de cableado — A16B-3200-051x — proporciona la capa de interconexión entre la etapa de potencia, los conectores y la placa de control. La PCB de control — A20B-2101-005x — maneja la comunicación FSSB, el procesamiento del bucle de corriente, la decodificación de la retroalimentación del codificador y todo el monitoreo de protección.

De estas tres, el módulo de transistor es el único componente de potencia disponible por separado para reparaciones a nivel de placa. Las dos PCB no están disponibles como repuestos independientes a través de canales estándar; si alguna placa falla, la opción económica es un intercambio completo de la unidad o una reparación especializada con equipo de prueba adecuado. Los fusibles y el ventilador de refrigeración interno también son reparables como componentes individuales, lo que cubre los elementos de mantenimiento más comunes relacionados con la edad.

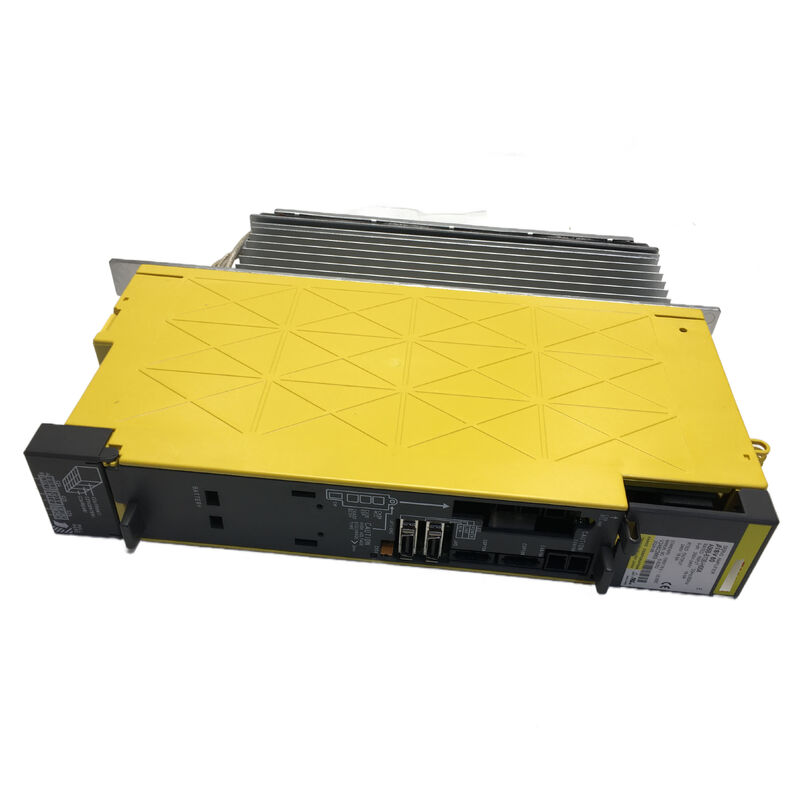

El factor de forma de 263 × 335 × 59 mm — estrecho y alto — refleja la huella estándar de montaje en riel de gabinete FANUC Beta i. Las unidades se montan verticalmente con las aletas del disipador de calor orientadas para convección natural vertical, complementada por el ventilador interno de aire forzado. La profundidad de 59 mm permite diseños de gabinete relativamente compactos incluso cuando se instalan varias unidades una al lado de la otra.

Contexto de la serie Beta i: Familia A06B-6130

La serie A06B-6130 cubre toda la gama de amplificadores SVM1 de un solo eje Beta i de primera generación. El H004 es la variante de mayor corriente:

Los cuatro comparten la misma interfaz de fibra FSSB, la misma arquitectura de fuente de alimentación autónoma y el mismo rango de operación de 0°C–55°C. La selección entre ellos está determinada por la corriente nominal y pico del servomotor que se está impulsando. Acoplar la corriente nominal del amplificador al motor es esencial: un amplificador subdimensionado alcanzará su límite de corriente pico durante la aceleración y activará una alarma de sobrecorriente, mientras que un amplificador sobredimensionado no ofrece ningún beneficio y desperdicia espacio en el gabinete.

Aspectos destacados de instalación y mantenimiento

Espacio de refrigeración. El ventilador interno aspira aire a través de las aletas del disipador de calor. Las directrices de instalación de Mitsubishi y FANUC para unidades montadas en rack de este tipo generalmente requieren espacios mínimos por encima y por debajo de la unidad para el flujo de aire — los espacios bloqueados conducen a temperaturas elevadas del disipador de calor y a la degradación prematura del módulo transistor. Verifique que la posición instalada proporcione ventilación adecuada según el manual B-65322.

Alimentación de control de 24V CC. El suministro de 24V CC para la placa de control debe provenir del riel principal de 24V de la máquina, pero con fusibles individuales para cada amplificador para evitar que una falla de la placa de control afecte a todo el riel de 24V y colapse otros circuitos de control simultáneamente.

Manejo del cable de fibra. Los cables de fibra FSSB tienen una especificación de radio de curvatura mínimo. Las curvas pronunciadas en el conector o a lo largo del recorrido del cable crean pérdida de inserción que eventualmente causa errores de comunicación — alarmas de detección de eje o errores de comunicación síncrona en la pantalla del CNC. Al enrutar la fibra, evite atarla firmemente contra bordes metálicos o a través de esquinas afiladas.

Mantenimiento del ventilador. El ventilador de refrigeración interno tiene una vida útil finita, típicamente citada en la documentación de mantenimiento de FANUC en alrededor de 20.000–30.000 horas de operación. En máquinas que funcionan dos o tres turnos, esto se traduce en un intervalo recomendado de inspección o reemplazo del ventilador de varios años. La falla del ventilador conduce a disparos térmicos a niveles de carga más bajos de lo esperado y, eventualmente, a daños en el módulo transistor por sobretemperatura sostenida.

Verificación de parámetros después del reemplazo. En el primer encendido después de un cambio de A06B-6130-H004, el CNC ejecutará su secuencia de inicialización servo a través de FSSB. Verifique que el parámetro del tipo de servomotor esté configurado correctamente para el motor del eje, que la retroalimentación del codificador esté activa y que la posición de referencia del eje se restablezca si la máquina utiliza un sistema de codificador absoluto.

Preguntas frecuentes

P1: ¿Qué sistemas CNC son compatibles con el A06B-6130-H004?

El A06B-6130-H004 se comunica a través de la interfaz de fibra óptica FSSB (FANUC Servo Serial Bus) y es compatible con las familias de CNC FANUC Series 0i-C, 0i-D, 30i, 31i y 32i. No es compatible con controles FANUC más antiguos que preceden a FSSB, ni con amplificadores SVM de la serie Alpha i que comparten un bus de CC con un módulo de fuente de alimentación PSM.

P2: ¿Qué servomotores impulsa el A06B-6130-H004?

Está diseñado para servomotores de la serie FANUC βiS (Beta i S) en el rango de corriente apropiado — principalmente modelos como el βiS 12/3000 y βiS 22/3000. El motor debe coincidir con la capacidad de corriente pico de 80A / nominal de 18.5A del amplificador. Intentar accionar un motor más grande que requiera más de 80A pico causará fallas de protección contra sobrecorriente.

P3: ¿Requiere el A06B-6130-H004 un módulo de fuente de alimentación PSM externo de FANUC?

No. A diferencia de los amplificadores de la serie Alpha iSV, el A06B-6130-H004 tiene su propia fuente de alimentación integrada y se conecta directamente a una entrada de línea trifásica de 200–240VAC. No se necesita un módulo PSM externo, lo que simplifica tanto la instalación eléctrica como la disposición del gabinete.

P4: ¿Qué alarmas indican una falla del A06B-6130-H004, y cuáles son las primeras cosas que verificar?

Los indicadores de falla más comunes son alarmas de inversor (alarma SV 401/421 en FANUC 0i), alarmas de sobrecorriente y errores de detección de eje en la pantalla del CNC. Antes de asumir que el amplificador ha fallado, verifique lo siguiente: verifique que el cable de fibra FSSB esté completamente insertado y sin daños; confirme que el suministro de control de 24V CC esté presente y dentro de la tolerancia; verifique que el ventilador de refrigeración interno esté funcionando; e inspeccione los fusibles de entrada. Si todo esto está en orden, la falla es más probable que sea interna al amplificador — módulo transistor, placa de control o placa de potencia.

P5: ¿Se pueden reemplazar las placas internas (A20B-2101-005x, A16B-3200-051x) por separado?

Estas PCB no están disponibles como repuestos independientes a través de canales estándar. Para una falla a nivel de placa, las opciones prácticas son la reparación especializada de la unidad completa por parte de una instalación de reparación con experiencia en FANUC, o el intercambio por un A06B-6130-H004 reacondicionado. El módulo transistor interno, los fusibles y el ventilador de refrigeración son reparables por separado y cubren las fallas más comunes relacionadas con el desgaste.
