Módulo Amplificador de Husillo FANUC A06B-6088-H226#H500 Alpha

SPM-26 | Interfaz Tipo 1 | Entrada 283–325 VCC | Salida 230 VCA / 111A | Motor de Husillo Alpha aP40 / Modelo 26 | Serie 200V | PCBs Internos: A16B-2202-0432 + A20B-1006-0482

Un Paso Más Arriba en la Pila — y se Nota

Dentro de la familia de unidades de husillo FANUC Alpha, cada escalón en la escalera de potencia aporta un aumento medible en la corriente que el husillo de una máquina puede soportar. El A06B-6088-H226#H500 se sitúa directamente encima del SPM-22 en la serie A06B-6088, con la misma interfaz Tipo 1 y la misma arquitectura de clase 200V, pero entregando una corriente de salida nominal de 111A en lugar de los 95A del SPM-22. Ese aumento del 17% en la corriente disponible es lo que hace del H226 el módulo adecuado para el siguiente nivel de motores de husillo FANUC Alpha — aquellos que requieren más par continuo y mayor capacidad transitoria que la que puede proporcionar el SPM-22.

La designación SPM-26 marca este módulo como una unidad de gama media en la familia A06B-6088. Es la unidad que se empareja típicamente con los motores de husillo FANUC Alpha Modelo 26 y aP40, ambos comunes en centros de mecanizado horizontales y verticales que exigen una seria capacidad de eliminación de metal en ciclos de producción prolongados.

Especificaciones Técnicas

H226 vs. H222: Comprendiendo el Paso Adelante

Tanto el SPM-22 (A06B-6088-H222) como el SPM-26 (A06B-6088-H226) comparten la misma PCB de control — la A16B-2202-0432 — y la misma arquitectura de interfaz Tipo 1. Ocupan el mismo formato de ranura de gabinete físico, se conectan al bus de CC de la misma manera y se comunican con el CNC a través del mismo enlace serie. Un técnico familiarizado con uno se sentirá inmediatamente cómodo con el otro.

La diferencia está en la etapa de potencia. El H226 utiliza la placa de potencia A20B-1006-0482 en lugar de la A20B-1006-0481 del H222 — un ensamblaje físicamente similar pero eléctricamente distinto que soporta la mayor clasificación de salida continua de 111A. Este mayor límite de corriente significa que el SPM-26 puede soportar las demandas de par de motores de husillo Alpha más grandes sin alcanzar el límite térmico del amplificador durante cortes prolongados. En máquinas que ejecutan fresas frontales de gran diámetro, operaciones de mandrinado pesadas o ciclos de roscado de alta alimentación en materiales duros, ese margen de corriente adicional es lo que separa el funcionamiento continuo y suave de las alarmas de sobrecarga molestas.

Los dos módulos no son sustituibles entre sí sin verificación de parámetros y confirmación de compatibilidad del motor — los parámetros del motor de husillo almacenados en la unidad deben coincidir con el motor conectado real, y el uso de un SPM-22 en lugar de un SPM-26 limitará el par de husillo disponible si el motor requiere la corriente más alta.

Compatibilidad de Motores: El Alpha Modelo 26 y aP40

La línea de motores de husillo de la serie Alpha de FANUC se construyó alrededor de la coincidencia de etapas de potencia específicas con envolventes de rendimiento de motor específicas. El A06B-6088-H226#H500 es la unidad correcta para los motores de husillo Alpha Modelo 26 y aP40 — ambos motores de husillo AC de gama media que aparecieron en una amplia gama de especificaciones de OEM de máquinas herramienta durante los años de producción de la plataforma Alpha.

El aP40 en particular fue una opción de motor de husillo preferida para los fabricantes de centros de mecanizado que construían máquinas en la clase de potencia de husillo de 15–30 kW. Su combinación de rangos de velocidad de par constante y potencia constante, retroalimentación de sensor Alpha integrada y compatibilidad con el sistema de módulos Alpha de 200V lo convirtió en un emparejamiento estándar en máquinas vendidas para aplicaciones aeroespaciales, de moldes y matrices, y de talleres generales. Donde la máquina tiene este motor en su husillo, el H226#H500 es el módulo especificado.

La interfaz de sensor Tipo 1 en este módulo soporta el sensor M, el codificador de posición y el sensor magnético utilizados para la orientación del husillo — el conjunto completo de opciones de retroalimentación que los controles FANUC 0, 6, 10, 11, 15, 16i, 18i y 21i esperan al comunicarse con estas configuraciones de motor de husillo.

Regeneración de Potencia en la Arquitectura A06B-6088

Una de las características de diseño que FANUC destacó en toda la familia de módulos Alpha es la regeneración de la fuente de alimentación — la capacidad de devolver la energía de frenado del motor de husillo a la línea de suministro de energía en lugar de disiparla como calor en una resistencia de frenado. Cuando un husillo de alta inercia desacelera desde la velocidad máxima hasta detenerse, la energía cinética del motor debe ir a alguna parte. En arquitecturas de unidades más antiguas, esa energía se convertía en calor en un banco de resistencias. En el sistema de módulos Alpha, el Módulo de Suministro de Energía (PSM) maneja la regeneración, y el módulo amplificador de husillo entrega la corriente de frenado de regreso a través del bus de CC al PSM, que la devuelve al suministro de CA.

Para el H226, esta arquitectura es prácticamente importante. Un motor de husillo de la clase Modelo 26 tiene una inercia de rotor significativa. La energía liberada durante una desaceleración rápida de 8.000 RPM no es trivial. Sin regeneración, esa carga de energía requeriría resistencias de frenado grandes y dedicadas con su gestión térmica asociada. Con la arquitectura PSM regenerativa, la energía recircula al suministro, reduciendo la generación de calor en el gabinete y disminuyendo el consumo neto de energía de la máquina durante un día de producción completo.

El módulo H226 en sí mismo no realiza la regeneración de forma independiente — esta es una función a nivel de sistema distribuida entre el SPM y el PSM. Asegurar que la capacidad regenerativa del PSM sea apropiada para las demandas combinadas de servo y husillo de la máquina es parte del dimensionamiento correcto del sistema.

PCBs Internos: Dos Placas, Dos Funciones

Físicamente, el A06B-6088-H226#H500 alberga dos placas de circuito principales que trabajan en concierto.

La PCB de control A16B-2202-0432 maneja toda la inteligencia: comunicación serial con el CNC a través del enlace serial de husillo FANUC, generación de comandos de corriente a partir de referencias de velocidad y posición, monitoreo de alarmas, almacenamiento de parámetros en NVRAM y la pantalla de 7 segmentos del panel frontal que proporciona el estado y códigos de falla al técnico de mantenimiento. Cuando aparecen alarmas relacionadas con la comunicación (AL-24, AL-25) o se activan alarmas de CPU/memoria (AL-13, AL-16, AL-17, AL-18), esta placa es el foco del aislamiento de fallas.

La PCB de potencia A20B-1006-0482 gestiona la conversión real de la potencia del bus de CC a CA trifásica a la amplitud y frecuencia comandadas. Contiene los circuitos de control de puerta para los transistores IGBT, detección del bus de CC, medición de corriente en las fases de salida y los circuitos de protección de hardware que detectan sobrecorriente y sobretensión a nivel de silicio antes de que puedan dañar los transistores. Las alarmas 3, 9, 11, 12 y 30 apuntan a la etapa de potencia y sus componentes asociados.

Ninguna de las placas se vende o reemplaza como un componente separado — los especialistas de FANUC suministran y reparan el ensamblaje completo del módulo.

Referencia de Alarmas: Lectura de la Pantalla del Panel Frontal

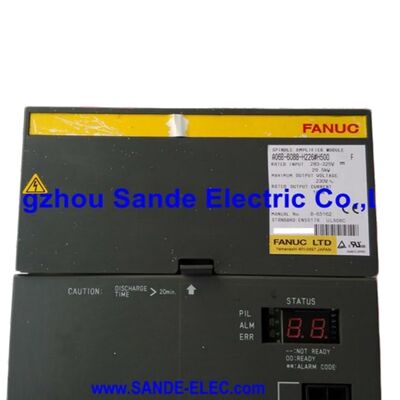

La pantalla LED doble de 7 segmentos en el panel frontal del H226 comunica el estado del módulo en dos caracteres, siguiendo la misma estructura de codificación de alarmas que el resto de la familia Alpha SPM. Los códigos más frecuentes en el campo:

AL-01 (Sobrecalentamiento del Motor) — El interruptor térmico del motor de husillo se ha disparado. Verifique el ventilador de refrigeración del motor y la ruta de ventilación antes de desechar el módulo.

AL-03 (Fusible del Bus de CC Fundido) — Señala el fusible interno del bus de CC del SPM, típicamente causado por un evento de sobrecorriente en la etapa de potencia. Diagnostique la causa raíz antes de reemplazar el fusible.

AL-09 (Sobrecalentamiento de Semiconductores de Potencia) — La temperatura del disipador de calor de los IGBT ha excedido los límites. Verifique ambos ventiladores de refrigeración — el ventilador externo de 12 mm y el ventilador interno de 60 mm — y verifique el flujo de aire a través del gabinete.

AL-12 (Sobrecorriente en Circuito de Potencia) — La alarma más grave, que indica estrés en los IGBT. Protocolo de diagnóstico estándar: retire los cables del motor U/V/W y ordene el husillo. Si la AL-12 se borra, la falla está en el bobinado del motor o en el cable. Si persiste, se sospecha de los transistores de la etapa de potencia.

AL-24 / AL-25 (Error de Transferencia Serial / Parada) — Falla de comunicación entre el CNC y el SPM. Comience el diagnóstico en el cable y los conectores del enlace serial; avance a la PCB de control si se confirma la integridad del cable.

La Versión de Software #H500: Por Qué No Puede Ignorarse

El sufijo que sigue al signo de almohadilla en los números de pieza de los amplificadores de husillo FANUC no es una ocurrencia tardía. Para la familia H226, las versiones documentadas son #H500 (lanzamiento original), #H501 (software revisado) y #500CS (especificación especial). Estas versiones contienen firmware diferente en la PCB de control A16B-2202-0432, y las diferencias afectan la compatibilidad de los parámetros del husillo, el comportamiento de la función y, en algunos casos, la disponibilidad de ciertas características del husillo.

Los especialistas de FANUC y los centros de reparación de CNC señalan consistentemente la misma advertencia: el sufijo exacto debe coincidir al obtener un reemplazo. Una máquina encargada con un H226#H500 tiene sus parámetros de husillo ajustados a ese firmware. Sustituir un #H501 introduce un riesgo de desajuste de parámetros que puede producir un comportamiento inesperado del husillo, anomalías de ajuste o alarmas directas al encender por primera vez después del cambio. En un contexto de mantenimiento planificado donde un técnico calificado verificará y reajustará los parámetros del husillo, la sustitución es manejable. En un escenario de avería de emergencia, es una complicación que los ingenieros de mantenimiento de FANUC experimentados buscan específicamente evitar al almacenar y obtener la versión exacta del sufijo.

Preguntas Frecuentes

P1: ¿Para qué motor de husillo está diseñado el A06B-6088-H226#H500 y puede reemplazar al SPM-22 (H222) en una instalación existente?

Este módulo está especificado para los motores de husillo FANUC Alpha Modelo 26 y aP40, ambos requieren la corriente de salida nominal de 111A que proporciona este módulo. Sustituir el H226 por un H222 (95A) en una máquina que utiliza un motor aP22 o más pequeño es técnicamente posible desde un punto de vista eléctrico — el módulo de mayor capacidad simplemente operará con menor utilización — pero requiere verificación de parámetros para asegurar que los datos del motor de husillo cargados en el módulo de reemplazo coincidan con el motor conectado real. Ir en la dirección opuesta — poner un H222 donde se especifica un H226 — limitaría la corriente de husillo disponible y no se recomienda. Siempre ajuste la capacidad del SPM a la especificación del motor.

P2: Tanto el H222 como el H226 utilizan la misma placa de control A16B-2202-0432. ¿Significa esto que los dos módulos son intercambiables?

No. Aunque comparten el mismo número de pieza de PCB de control, las placas de potencia difieren (A20B-1006-0481 para H222 vs. A20B-1006-0482 para H226), y los parámetros del motor almacenados en la NVRAM se ajustan a diferentes clasificaciones de motor. Además, la versión del firmware afecta el comportamiento de la función del husillo. Insertar un H222 donde se requiere un H226 limitará la salida de corriente y puede producir alarmas de sobrecarga en cargas de husillo normales. La sustitución inversa es igualmente desaconsejable sin una re-verificación completa de los parámetros. Estos módulos deben tratarse como ensamblajes emparejados con el motor, no como etapas de potencia intercambiables.

P3: ¿Qué significa la designación de interfaz Tipo 1 en términos prácticos para la compatibilidad del sistema CNC?

Tipo 1 es la especificación de interfaz base en la familia Alpha SPM, que soporta las funciones de control de husillo estándar utilizadas en la gran mayoría de las aplicaciones de centros de mecanizado: velocidad variable, orientación del husillo (M19), selección de engranajes, sincronización básica del husillo y retroalimentación de velocidad/posición al CNC. Se comunica a través del enlace serial de husillo FANUC y es compatible con las generaciones de CNC FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i y 30i/31i/32i. Lo que no soporta es el control de contorno Cs (que requiere Tipo 4 y un sensor de alta resolución) y ciertos modos avanzados de sincronización multihusillo. Para la mayoría de las unidades de husillo de centros de mecanizado, la capacidad Tipo 1 es exactamente lo que requiere la aplicación, y especificar un tipo de interfaz más complejo añadiría costo sin ningún beneficio funcional.

P4: La alarma AL-09 (Sobrecalentamiento de Semiconductores de Potencia) aparece continuamente en este módulo. ¿Qué se debe verificar primero?

El A06B-6088-H226#H500 depende tanto de un ventilador externo de 12 mm (A90L-0001-0335/B) como de un ventilador de refrigeración interno de 60 mm (A90L-0001-0422) para mantener el disipador de calor de los IGBT dentro de los límites de temperatura. La falla del ventilador es la causa más común de AL-09, y ambos ventiladores deben verificarse de inmediato — confirmando que giran libremente, a la velocidad correcta, y que las aspas del ventilador y los conductos de aire no están obstruidos por virutas acumuladas o residuos de niebla refrigerante. La temperatura ambiente del gabinete y el flujo de aire a través de la pila de unidades son verificaciones secundarias. Si ambos ventiladores están operativos y la alarma persiste, la temperatura ambiente elevada en el gabinete eléctrico o una carga parcialmente cortocircuitada que aumenta la disipación de potencia pueden ser la causa. El reemplazo proactivo de los ventiladores de forma programada — típicamente cada dos o tres años de operación intensiva — es un mantenimiento preventivo estándar para las unidades de husillo de módulos Alpha.

P5: ¿La versión #H500 del H226 está disponible nueva, o solo como unidades reacondicionadas/reparadas?

La serie A06B-6088 Alpha es una línea de productos madura, y la producción de fábrica nueva del H226#H500 no está disponible de manera confiable a través de los canales de distribución normales. El mercado de suministro consiste en unidades reacondicionadas procesadas por centros de reparación especializados en FANUC, unidades de stock antiguo-nuevo de distribuidores autorizados que han mantenido inventario y unidades usadas probadas retiradas de máquinas desmanteladas. Los especialistas de reparación de FANUC de buena reputación prueban estos módulos en motores de husillo FANUC y controles CNC reales — no solo en fuentes de alimentación de banco — para verificar el rendimiento en las condiciones térmicas y eléctricas de operación real. Al obtener un reemplazo, confirmar el método de prueba y los términos de garantía del proveedor es la diligencia apropiada antes de la compra. Las variantes #H501 y #500CS también circulan en el mercado, y confirmar que el sufijo exacto coincide con el original antes de aceptar la entrega es esencial.
