Módulo Amplificador de Husillo A06B-6088-H222#H500 A06B6088H222#H500 A06B-6088-H222/H500

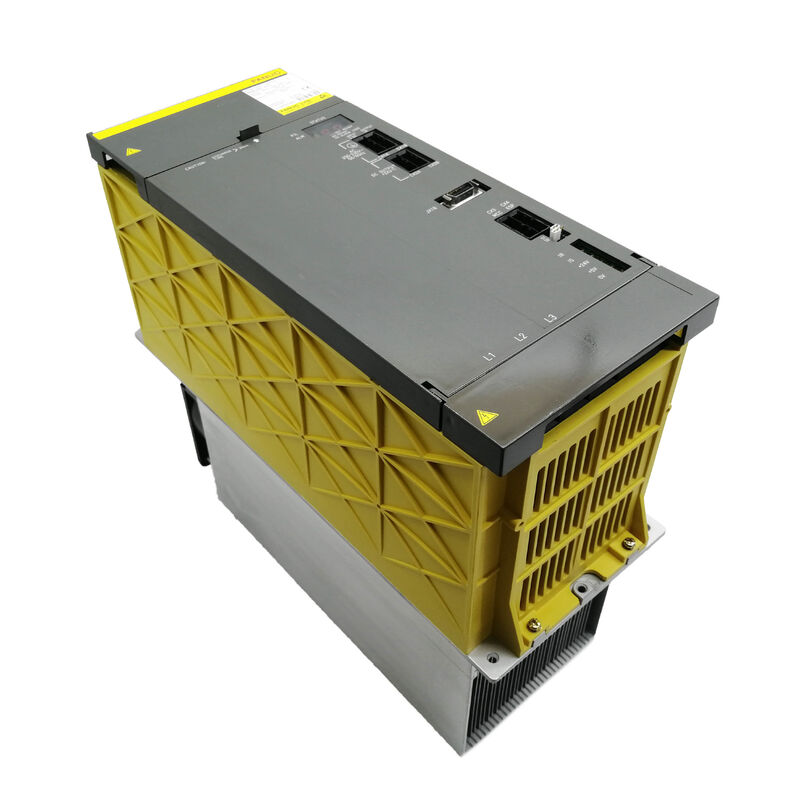

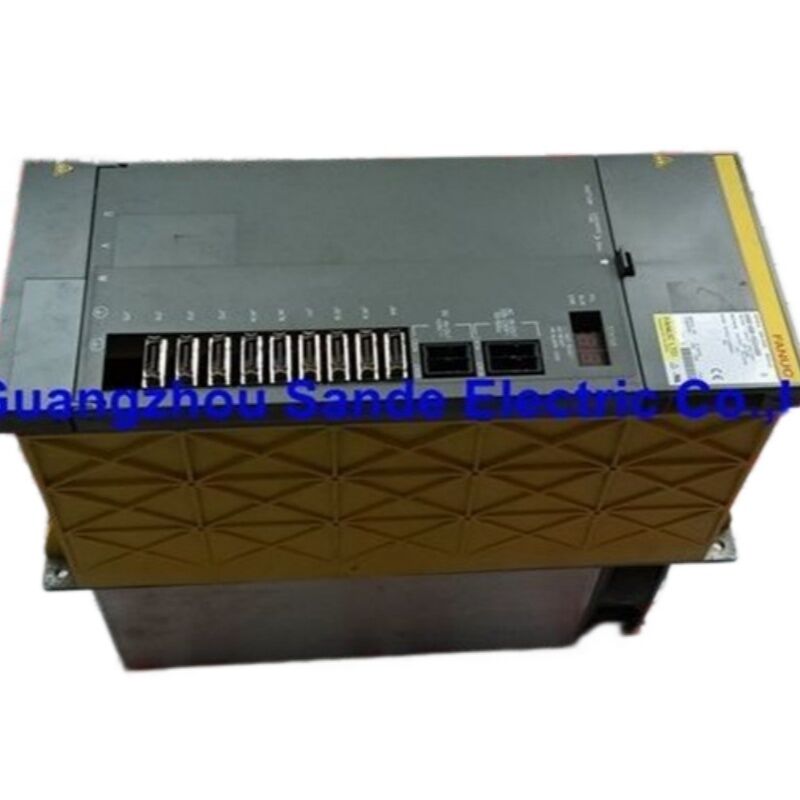

Módulo Amplificador de Husillo FANUC A06B-6088-H222#H500 Alpha

SPM-22 | 25.2 kW | Interfaz Tipo 1 | Entrada 283–325 VCC | Salida 230 VCA / 95A | Husillo Alpha aP40 / Modelo 22 | Serie 200V | PCBs Internas: A16B-2202-0432 + A20B-1006-0481

La Unidad que Controla el Husillo

En la cadena de hardware entre el control CNC y un husillo de corte, el módulo amplificador de husillo ocupa la posición más exigente. Toma energía del bus de CC de la fuente de alimentación, la convierte en CA trifásica con regulación precisa a la frecuencia y corriente comandadas, y la entrega al motor del husillo a la velocidad que el control ha solicitado, ya sea una baja velocidad de 200 RPM para un pase de roscado o un corte de acabado a plena velocidad de 8.000 RPM. Todo lo que define el rendimiento del husillo: aceleración a la velocidad, precisión de velocidad bajo cargas de corte variables, precisión de parada de orientación y par en el eje del motor, todo pasa por este módulo.

El FANUC A06B-6088-H222#H500 es la variante SPM-22 dentro de la serie Alpha A06B-6088: un amplificador de husillo de 25.2 kW, interfaz Tipo 1 para sistemas de 200V CA, diseñado para controlar los motores de husillo AC FANUC Alpha aP40 y Modelo 22. Es una de las unidades de husillo más desplegadas en la familia de módulos FANUC Alpha, y las máquinas que lo utilizan (centros de mecanizado, centros de torneado y fresadoras del período de producción de la era Alpha) siguen activas en los talleres a nivel mundial.

Especificaciones Técnicas

La Familia de Módulos Alpha A06B-6088: Dónde se Encuentra el H222

El sistema de unidades Alpha de FANUC organiza los amplificadores de husillo por su potencia de salida nominal, con cada "número H" en el número de pieza correspondiente a la clase de potencia. La serie A06B-6088 abarca toda la gama de unidades de husillo Alpha de 200V, desde unidades más pequeñas hasta el SPM-22 (designación de 22 kW, potencia nominal real de 25.2 kW) hasta módulos más grandes en el mismo formato de montaje en gabinete.

Dentro de esa familia, el H222 es la unidad de referencia para motores de husillo en la clase de 15-22 kW. Se encuentra comúnmente impulsando el motor de husillo aP40, un husillo AC de alto rendimiento de la serie Alpha que aparece en una amplia gama de centros de mecanizado de fabricantes japoneses, alemanes y taiwaneses. Los motores de husillo más grandes requieren un paso al H226 (SPM-26) o H230 (SPM-30); los requisitos de husillos más pequeños son manejados por el H215 (SPM-15) o H211 (SPM-11).

Todos estos módulos comparten el mismo formato de ranura de gabinete físico y la disposición de conexión del bus de CC, que es parte de lo que hace que el sistema de módulos Alpha sea práctico para los fabricantes de máquinas: la fuente de alimentación alimenta el bus de CC, los módulos amplificadores de servo y los módulos amplificadores de husillo extraen de ese bus, y toda la pila de unidades encaja en un diseño de gabinete estandarizado.

Interfaz Tipo 1: Qué Significa para la Integración del Sistema

El sufijo #H500 en este módulo lo identifica como una unidad de interfaz Tipo 1. FANUC clasifica los módulos amplificadores de husillo Alpha en cuatro tipos de interfaz (1 a 4), y cada tipo soporta funciones de husillo progresivamente más avanzadas:

Tipo 1 — la variante utilizada en el H222#H500 — es la interfaz fundamental. Soporta las funciones estándar de control de husillo que la gran mayoría de las aplicaciones de centros de mecanizado requieren: control de velocidad variable, orientación de husillo (M19), cambio de selección de engranajes, sincronización de husillo en configuraciones básicas y retroalimentación de velocidad/posición al CNC. La interfaz Tipo 1 se comunica a través del enlace serie entre el CNC y el SPM y es compatible con las familias de control CNC FANUC 0i, 6, 10, 11, 15, 16i, 18i y 21i que estaban vigentes cuando se desplegó esta generación de módulos.

Lo que el Tipo 1 no soporta es el control de contorno Cs avanzado (que requiere Tipo 4 y un sensor magnético de alta resolución), y ciertos modos de sincronización especializados. Para la abrumadora mayoría de los centros de mecanizado verticales y horizontales donde se utiliza este módulo, la capacidad de Tipo 1 es todo lo que la aplicación requiere.

La importancia para el mantenimiento: al reemplazar un H222#H500, la unidad de reemplazo también debe ser de Tipo 1 (sufijo #H500, #H501 o #H508) — una variante de Tipo 3 o Tipo 4 no puede ser sustituida, incluso si la potencia nominal y el motor coinciden, porque la conexión de la interfaz y el software son fundamentalmente diferentes.

PCBs Internas: Las Dos Placas que Definen el Módulo

A diferencia de una unidad de potencia monolítica, el A06B-6088-H222#H500 está construido alrededor de dos PCBs principales cuyas funciones son distintas:

PCB de Control (A16B-2202-0432 o A16B-2203-033x): Esta placa maneja la inteligencia de la unidad de husillo: comunicación serie con el CNC, cálculo de bucle de velocidad y posición, generación de comandos de corriente, monitoreo y reporte de alarmas a través de la pantalla de 7 segmentos del panel frontal, y todo el almacenamiento de parámetros. Cuando ocurre una alarma de husillo relacionada con el software o la comunicación (alarmas en el rango AL-13 a AL-28), esta es típicamente la placa bajo escrutinio.

PCB de Potencia (A20B-1006-0481 o A20B-1006-0487): Esta placa gestiona la conversión de potencia real: los circuitos de control de puerta IGBT, monitoreo del bus de CC, detección de corriente y la conexión entre los comandos de corriente de la placa de control y la etapa de potencia que impulsa el motor. La alarma 12 (sobrecorriente del bus de CC) y la alarma 30 (circuito de potencia de sobrecorriente) apuntan a la PCB de potencia y sus transistores IGBT asociados.

Los especialistas de FANUC y los centros de reparación de renombre manejan estas placas como subcomponentes no separables del módulo completo; no se venden ni se reemplazan de forma independiente. El módulo se repara como una unidad.

El Sufijo #H500 y la Compatibilidad de Versión de Software

El sufijo que sigue al signo de almohadilla en los números de pieza de FANUC para amplificadores de husillo codifica la versión de software instalada en la PCB de control. Para la familia H222, las versiones de Tipo 1 documentadas son:

• #H500 — la versión de software de producción inicial, la más común en la base instalada
• #H501 — una versión de software revisada con actualizaciones a ciertos parámetros de control
• #H508 — una revisión de software adicional

Estas versiones de software no son intercambiables. Una máquina que fue comisionada originalmente con un H222#H500 tiene sus parámetros de husillo y la configuración de la interfaz CNC adaptados a esa versión de software. Instalar un H222#H501 como reemplazo directo requiere verificación de parámetros y puede requerir ajustes en los parámetros de sintonización del husillo al volver a comisionar. Los especialistas de FANUC aconsejan uniformemente especificar el sufijo exacto al solicitar un reemplazo, y verificar el sufijo en cualquier unidad recibida antes de la instalación.

La variante #500CS también aparece en algunas listas de proveedores; esta es una variante de especificación especial y debe tratarse por separado del H500 estándar.

Códigos de Alarma Comunes y su Dirección de Diagnóstico

La pantalla LED de 7 segmentos en el panel frontal del A06B-6088-H222#H500 muestra códigos de alarma de dos dígitos cuando ocurre una falla. Los más frecuentes en el campo:

AL-03 (Fusible del Bus de CC Fundido) y AL-04 (Fusible de Entrada Fundido): A menudo causados por fallas de fase a fase o de fase a tierra en el bobinado del motor del husillo. El diagnóstico estándar es desconectar los cables de alimentación del motor U/V/W y verificar el aislamiento en megohmios a PE antes de condenar la unidad.

AL-09 (Sobrecalentamiento del Semiconductor de Potencia) y AL-56 (Ventilador de Refrigeración Interno Detenido): Estos apuntan a problemas del sistema de refrigeración: un ventilador externo de 12 mm fallido o un ventilador interno de 60 mm bloqueado/fallido. Ambos ventiladores son componentes reemplazables y son la primera verificación cuando aparecen estas alarmas.

AL-12 (Sobrecorriente del Bus de CC) y AL-30 (Circuito de Potencia de Sobrecorriente): Estas son las alarmas más graves, que indican estrés o falla de los transistores de potencia IGBT. La secuencia de diagnóstico documentada por especialistas de FANUC comienza desconectando los cables del motor y comandando el husillo; si AL-12 persiste sin el motor conectado, los módulos IGBT en la etapa de potencia son probablemente la falla.

AL-24 / AL-25 (Error/Parada de Transferencia Serie): Falla de comunicación entre el CNC y el SPM. El diagnóstico comienza en el cable y el conector entre la unidad de control CNC y el amplificador de husillo, y se extiende a la PCB de control.

Preguntas Frecuentes

P1: ¿Se puede usar el A06B-6088-H222#H501 como reemplazo directo del #H500, o debe coincidir exactamente el sufijo?

Los sufijos #H500 y #H501 denotan diferentes versiones de software en la PCB de control. Si bien ambos son módulos de interfaz Tipo 1 con potencias nominales de hardware idénticas, las diferencias de software pueden afectar la compatibilidad de los parámetros del husillo y el comportamiento de sintonización en el CNC. Los especialistas de mantenimiento de FANUC aconsejan consistentemente que coincida exactamente el sufijo al adquirir un reemplazo, especialmente para un cambio de emergencia donde no hay tiempo para la verificación de parámetros. En un contexto de mantenimiento planificado donde un especialista puede inspeccionar y verificar todos los parámetros del husillo al volver a comisionar, cruzar de #H500 a #H501 es posible pero requiere confirmación de que todas las configuraciones de parámetros son correctas para la nueva versión de software. Nunca asuma que los dos son intercambiables "plug-and-play" sin verificación de parámetros.

P2: ¿Qué motores de husillo son compatibles con el A06B-6088-H222#H500?

Este módulo fue especificado para los motores de husillo AC FANUC Alpha aP40 y Alpha Modelo 22, ambos utilizan retroalimentación de sensor Alpha estándar (sensor tipo M o MZ). La potencia nominal de 25.2 kW cubre los requisitos de potencia continua de estas variantes de motor de husillo en aplicaciones típicas de centros de mecanizado. Usar el H222 con motores fuera de esta especificación — ya sean motores significativamente más pequeños, lo que presenta riesgo de inestabilidad de control por desajuste de parámetros, o motores más grandes que exceden la corriente nominal de 95A del módulo — no está soportado y puede resultar en daños al amplificador, al motor, o a ambos. Los datos de parámetros del motor se almacenan en la NVRAM del amplificador de husillo y deben coincidir con el motor conectado real.

P3: El módulo muestra AL-12 con el motor del husillo desconectado. ¿Qué indica esto?

La alarma 12 (Sobrecorriente del Bus de CC) con los cables del motor desconectados de los terminales U/V/W significa que la condición de sobrecorriente ocurre dentro del propio amplificador, no en el circuito del motor. Esto apunta a una falla de los transistores de potencia IGBT en la etapa de potencia — los módulos que realizan la conversión real de CC a CA. La falla de IGBT en las unidades de husillo generalmente es causada por estrés térmico acumulado por degradación del sistema de enfriamiento, cortocircuitos del lado del motor que estresaron los transistores antes de que el fusible protector operara, o simplemente degradación relacionada con la edad. Esta condición de falla generalmente requiere reparación a nivel de componente de la PCB de potencia por un centro de reparación de unidades FANUC calificado, reemplazando los módulos IGBT y verificando el circuito de control de puerta.

P4: ¿Cuál es la diferencia práctica entre el A06B-6088-H222 y el A06B-6088-H222 en la serie HV de 400V?

La serie A06B-6088 es exclusivamente de clase 200V (entrada de bus de CC 283-325V, derivada de un suministro trifásico de 200-230V CA). Los amplificadores de husillo Alpha de clase 400V tienen prefijos de número de pieza diferentes en la serie A06B-6102 o A06B-6111, con "HV" en su designación y voltajes de bus de CC en el rango de 500-700V. Las dos series no son intercambiables — requieren fuentes de alimentación diferentes, variantes de motor diferentes clasificadas para la clase de voltaje correspondiente y cableado de gabinete diferente. Si una máquina funciona con un suministro de CA de 400V y utiliza un sistema de husillo Alpha HV, el A06B-6088-H222#H500 es completamente el módulo incorrecto. Confirme el voltaje de suministro de la máquina y el tipo de fuente de alimentación antes de especificar cualquier amplificador de husillo Alpha.

P5: ¿Cuáles son las acciones de mantenimiento preventivo recomendadas para este módulo para evitar fallas imprevistas?

Los dos elementos de mantenimiento más críticos son los ventiladores de refrigeración. El ventilador externo de 12 mm (A90L-0001-0335/B) y el ventilador interno de 60 mm (A90L-0001-0422) están sujetos a desgaste con las horas de operación, y la falla del ventilador conduce directamente a alarmas térmicas y eventualmente a daños en los IGBT por sobretemperatura. El reemplazo proactivo de los ventiladores de forma programada — típicamente cada 2-3 años de operación intensiva, o ante cualquier signo de reducción del flujo de aire o ruido anormal — es una práctica estándar entre los departamentos de mantenimiento de máquinas herramienta. Más allá de los ventiladores, la inspección periódica de la ruta de ventilación del módulo para detectar virutas acumuladas o contaminación por niebla refrigerante, la verificación de todas las conexiones de terminales de potencia del bus de CC y del motor en busca de corrosión o aflojamiento, y la inspección de los conectores del cable del codificador/sensor son los otros elementos de rutina. Cuando una unidad ha estado almacenada, debe encenderse gradualmente si es posible, ya que los condensadores electrolíticos en unidades almacenadas durante mucho tiempo pueden desarrollar problemas de corriente de fuga que se manifiestan como anomalías en el bus de CC al primer encendido.
