Conductor del motor servo
>
|
| Lugar de origen | Japón |
| Nombre de la marca | FANUC |
| Certificación | CE ROHS |
| Número de modelo | A06B-6079-H105 |
Número de pieza: A06B-6079-H105
Fabricante: FANUC Corporation (Japón)
Categoría de producto: Módulo Amplificador Servo — Serie Alpha (SVM)
Modelo: SVM1-80
Referencia del manual: B-65162

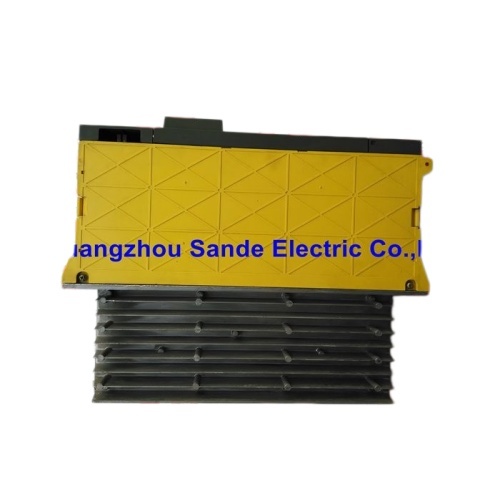

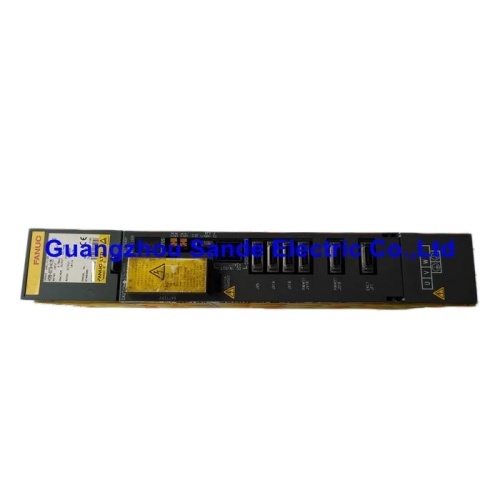

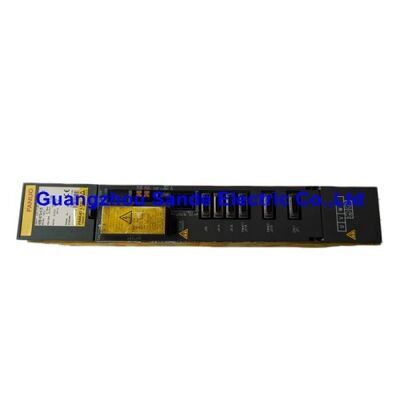

El FANUC A06B-6079-H105 es el SVM1-80 — un módulo amplificador servo de un solo eje de la serie Alpha original de FANUC.
Es el módulo amplificador específico utilizado para controlar un eje servo en un rack de accionamiento de la serie FANUC Alpha, controlando un motor servo AC compatible de la serie Alpha en respuesta a comandos de posición y velocidad del controlador CNC a través del FSSB (Bus Servo Serial de Fibra Óptica) o la interfaz servo serial anterior utilizada con esta generación.
La designación del modelo SVM1-80 sigue la nomenclatura de los amplificadores de la serie Alpha de FANUC: SVM indica módulo amplificador servo, 1 indica configuración de un solo eje y 80 indica la clase de corriente de salida continua del amplificador en la numeración de la serie Alpha.
La serie A06B-6079 cubre los módulos amplificadores servo de un solo eje de la serie Alpha en todo el rango de corriente producido por FANUC; la variante -H105 es el SVM1-80 dentro de esta familia.
Este módulo extrae energía del bus DC del PSM (Módulo de Fuente de Alimentación) compartido en el mismo rack de accionamiento.
Convierte esta energía del bus DC en una salida de CA trifásica a frecuencia y voltaje variables para accionar su motor servo conectado.
La frecuencia y el voltaje de salida se controlan con precisión en tiempo real mediante el algoritmo de control servo del CNC, que comanda la posición, la velocidad y el par a través de la interfaz servo.
La serie Alpha representa la primera generación del sistema de accionamiento servo digital ampliamente desplegado de FANUC, una generación que aportó comunicación óptica FSSB, retroalimentación de codificador de pulsos de alta resolución e inteligencia de accionamiento integrada a las aplicaciones de máquinas herramienta FANUC. Muchas máquinas construidas sobre esta generación siguen en producción hoy en día, lo que convierte al SVM1-80 en un artículo de mantenimiento activo a nivel mundial.
| Parámetro | Valor |
|---|---|
| Modelo | SVM1-80 |
| Configuración del eje | Eje único |
| Potencia de entrada nominal | 4.75 kW |
| Voltaje de salida máximo | 230 V |
| Corriente de salida nominal (eje L) | 18.7 A |
| Serie | Alpha (A06B-6079) |
| Manual | B-65162 |
| Peso | 10 lb (aprox. 4.5 kg) |
| Dimensiones (Al x L x An) | 8 x 21 x 18 pulgadas |
| Origen | Japón |
El SVM1-80 controla un eje servo: un motor, un eje de movimiento en la máquina. Esta es la configuración de amplificador servo más simple y físicamente específica: una relación directa uno a uno entre amplificador y motor.
FANUC también produce módulos amplificadores servo de doble eje (SVM2) que manejan dos ejes dentro de una sola carcasa de módulo, una configuración compacta que reduce el número de módulos en el rack de accionamiento.
El SVM1 de eje único se utiliza cuando el requisito de potencia del motor hace que un módulo dedicado de eje único sea la opción adecuada, o cuando la configuración de la máquina requiere módulos de eje individuales en lugar de unidades de doble eje compartidas.

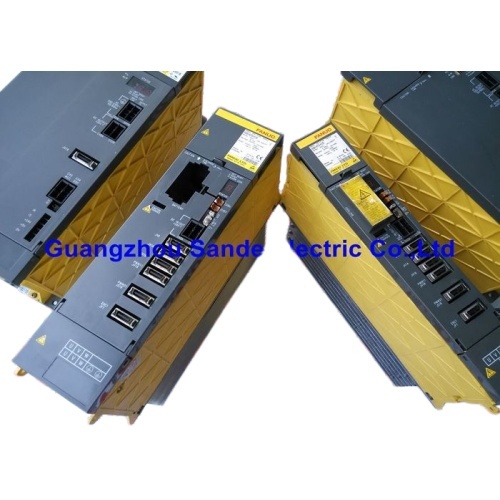

En el rack de accionamiento, el SVM1-80 se instala junto con otros módulos SVM y SPM, todos conectados al bus DC común del módulo PSM.
Cada SVM1-80 maneja el control del motor de su propio eje de forma completamente independiente: recibe datos de referencia de par y velocidad del CNC e implementa el bucle de control servo utilizando la retroalimentación del codificador de pulsos del motor.
El software de control de ejes del CNC opera a nivel del sistema; el control de corriente físico, la conmutación PWM y la gestión del flujo del motor se ejecutan dentro del propio módulo SVM1-80.
El SVM1-80 está diseñado para funcionar con motores servo compatibles de la serie Alpha.
La corriente de salida nominal de 18.7 A y el voltaje de salida máximo de 230 V determinan qué clasificaciones de motor son apropiadas para este amplificador:
La clasificación de corriente representa la corriente de salida continua segura del amplificador.
Las corrientes pico instantáneas durante la aceleración exceden el valor continuo nominal; el diseño del amplificador de FANUC tiene en cuenta este margen en la especificación de coincidencia motor-amplificador.
El motor y el amplificador deben coincidir utilizando las tablas de emparejamiento motor-amplificador de FANUC, que tienen en cuenta tanto los requisitos de corriente del motor como la capacidad de corriente del amplificador en toda la curva de velocidad-par.
Un amplificador subdimensionado (muy poca corriente para la demanda del motor) se disparará por sobrecorriente durante una aceleración intensa.
Un amplificador sobredimensionado (mucha más capacidad de corriente de la que necesita el motor) introduce un costo y un espacio en el rack innecesarios.
El dimensionamiento correcto apunta a la corriente nominal del amplificador cerca del requisito de corriente de parada continua del motor.
El A06B-6079-H105 ocupa una ranura en el gabinete de accionamiento de la serie Alpha. Sus dimensiones físicas (8 x 21 x 18 pulgadas, 10 lb) determinan el espacio del gabinete que requiere.
Estas dimensiones son consistentes con el factor de forma del módulo de la serie Alpha: los módulos están diseñados para montarse uno al lado del otro en un gabinete de accionamiento, compartiendo el bus DC y comunicándose individualmente con el CNC.
La ruta de conexión del sistema de accionamiento para el SVM1-80:
Entrada: Bus DC del módulo PSM a través de conexión de barra colectora.
Salida del motor: CA trifásica de frecuencia variable al motor servo (cables del motor U, V, W).
Entrada de retroalimentación: Retroalimentación del codificador de pulsos desde el conector del codificador del motor servo.
Interfaz CNC: Interfaz servo serial (para la generación Alpha original) o fibra óptica FSSB (para instalaciones que utilizan CNC compatibles con FSSB).
Señales de estado/alimentación: Alimentación de control del PSM, parada de emergencia, señales de listo.
P1: El SVM1-80 muestra una alarma SV y el eje no se mueve. Ningún otro eje se ve afectado. ¿Cuál es el primer paso de diagnóstico?

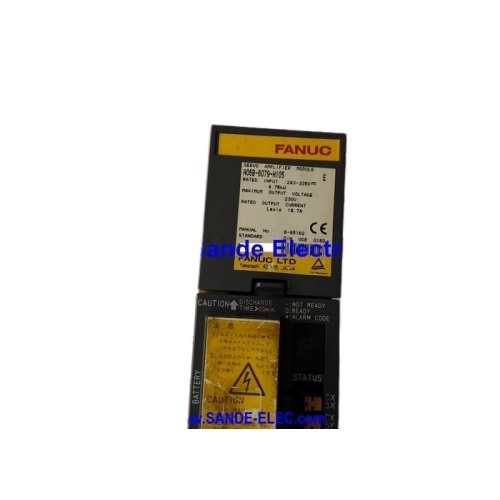

El propio LED o indicador del SVM1-80 mostrará un número o patrón de alarma. Anote el código de alarma específico: las alarmas servo de la serie FANUC Alpha son códigos de dos dígitos que se muestran en el módulo amplificador.
Busque el código en el manual de mantenimiento B-65162 para identificar la categoría de falla: sobrecorriente, sobretensión, error de retroalimentación del codificador, sobrecarga del motor o falla de hardware del amplificador.
Este código dirige el diagnóstico al motor, al cable de retroalimentación, al cable de alimentación del motor o al propio módulo amplificador.
P2: Se reemplazó el cable del codificador de pulsos pero persiste la alarma SV431 (error de conteo) o de retroalimentación. ¿Qué se debe verificar?
Confirme que el cable de reemplazo sea el número de pieza correcto para esta combinación de motor y amplificador: una conexión de pines incorrecta en el conector del cable de retroalimentación produce exactamente este síntoma.
Verifique la conexión del blindaje del cable en ambos extremos; un blindaje deficiente permite la inyección de ruido en la señal del codificador que activa errores de conteo.
Inspeccione el conector del codificador de pulsos en el motor en busca de pines doblados o corroídos.
Si la alarma persiste con un cable verificado como correcto, es posible que el propio codificador de pulsos o el circuito de entrada de retroalimentación en el SVM1-80 hayan fallado.
P3: ¿Se puede reemplazar el SVM1-80 (A06B-6079-H105) por un amplificador SVM de la serie Alpha i?
La sustitución directa de un Alpha i (SVMi) por un módulo Alpha original (SVM) no es un cambio sencillo.
Los amplificadores Alpha i tienen una interfaz de comunicación diferente, una estructura de parámetros diferente y una conexión de pines de conector diferente a la del Alpha original.
Reemplazar un módulo de la serie Alpha por un equivalente de Alpha i requiere cambios en la configuración del software servo del CNC, potencialmente en los ajustes de parámetros servo y la verificación de la compatibilidad de los conectores mecánicos.
Para un reemplazo directo, obtenga otro A06B-6079-H105 o su equivalente directo dentro de la serie A06B-6079.
P4: La máquina ha estado inactiva durante varios meses. Después de reiniciar, el SVM1-80 muestra una alarma inmediatamente al encenderse antes de cualquier movimiento del eje. ¿Qué es probable?
Los períodos prolongados de inactividad pueden provocar la descarga de los condensadores en el bus DC. Al encenderse después de un largo almacenamiento, el PSM pre-carga el bus DC a través de la limitación de corriente de irrupción.
Si el circuito de pre-carga o el propio PSM tienen un problema, el bus DC puede no alcanzar el voltaje de funcionamiento normal, lo que hace que el SVM1-80 experimente una condición de subtensión y genere una alarma.
Verifique también que el circuito de parada de emergencia esté correctamente liberado; muchos sistemas de accionamiento requieren un estado de listo del CNC específico antes de que los amplificadores se activen.
Confirme que la secuencia de encendido sigue el procedimiento normal para este sistema de accionamiento.
P5: ¿Cuáles son los requisitos de disipación de calor para el A06B-6079-H105 en el gabinete de accionamiento?

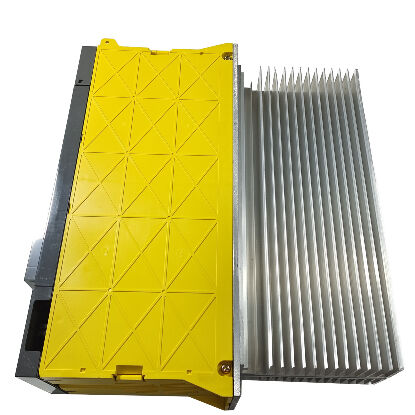

El SVM1-80 disipa calor a través de su disipador de calor, que debe tener un flujo de aire adecuado a través de él para evitar la sobrecarga térmica.
En un gabinete de accionamiento estándar de la serie Alpha, el disipador de calor sobresale en el canal de flujo de aire en la parte trasera del gabinete, y el ventilador de refrigeración del gabinete fuerza el aire a través de todos los disipadores de calor de los módulos de abajo hacia arriba.
Confirme que el ventilador de refrigeración del gabinete esté operativo y que no haya obstrucciones al flujo de aire en el conducto.
A plena carga nominal (entrada de 4.75 kW, salida continua de 18.7 A), el calor generado es significativo.
La temperatura ambiente del gabinete no debe exceder el rango de funcionamiento especificado para la serie Alpha, típicamente de 0 a 55 °C, dependiendo de la instalación.
