El módulo de suministro de energía A06B-6077-H111 AO6B-6O77-H111 A06B6077H111

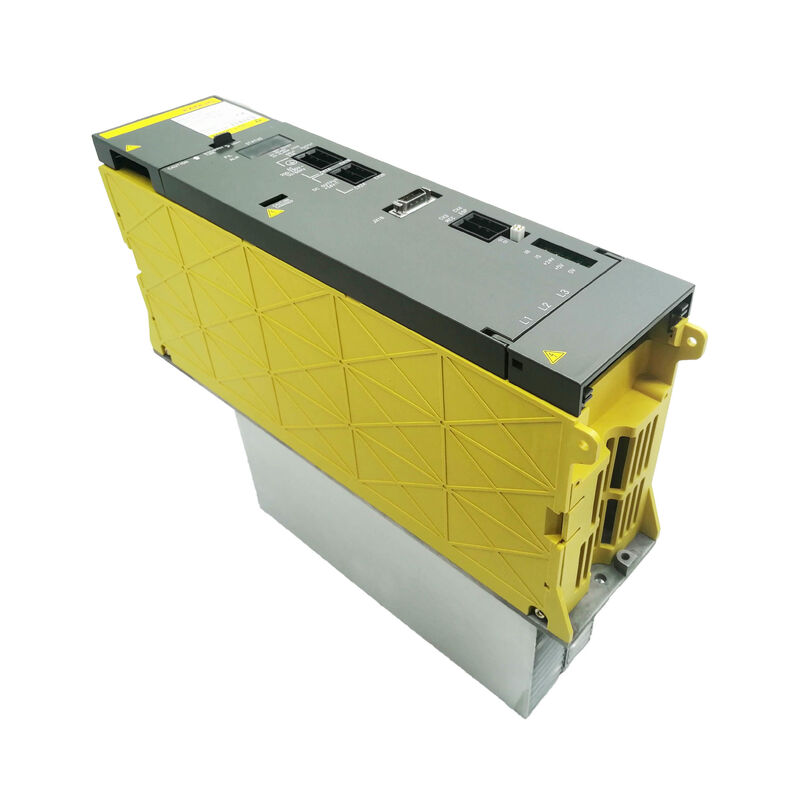

FANUC A06B-6077-H111. Alfa PSM-11 módulo de alimentación 13.2 kW / 90mm / 283 325V / CNC y robot

Compruebe la variante del fregadero antes de pedir

El A06B-6077-H111 existe en dos configuraciones de disipador físicamente distintas.La geometría de montaje del disipador de calor en la base del módulo difiere entre las variantesLos listados de productos estándar a menudo omiten este detalle, pero es prácticamente significativo:el pedido de la variante incorrecta significa que el reemplazo no encajará en la disposición de montaje de la máquina.

Antes de ordenar, tome una fotografía de la parte trasera y inferior del PSM-11 original que muestre la geometría de montaje del disipador de calor.Esto lleva un día.La alternativa - descubrir el desajuste después de que se haya retirado el módulo original y la máquina esté abierta - cuesta mucho más en tiempo de inactividad.

PSM-11 en la familia alfa PSM

El PSM-11 ocupa el centro de la serie A06B-6077. A 90 mm de ancho es más ancho que el PSM-5.5 (60 mm) y el mismo ancho que el PSM-15. The single internal 150A transistor operates well below its peak electrical capability at the 49A rated input current — this thermal headroom contributes to the module's generally good service life under normal operating conditions.

Existen dos revisiones de hardware: la Revisión A utiliza el panel de cableado A16B-2202-0461; la Revisión B utiliza el A16B-2202-0661.Ambos utilizan el mismo PCB de control (A16B-2202-0420) y son funcionalmente idénticos en la máquina.Un módulo Revisión B funciona correctamente en lugar de un módulo Revisión A sin ningún ajuste.

Especificaciones clave

Preguntas frecuentes

P1: Existen dos variantes de disipadores de calor ¿cómo se identifica la correcta?

Fotografiar la parte trasera y la parte inferior del PSM-11 original mientras todavía está en la máquina, mostrando claramente la geometría de montaje del disipador de calor.Envíe estas fotografías al proveedor y pídale que confirme qué variante suministraSi el módulo ya ha sido removido y no se dispone de fotografías, un especialista en PSM-11 con existencias de ambas variantes puede ayudar a identificar la correcta basándose en los detalles de la disposición del gabinete.

P2: ¿Puede un PSM-11 de la Revisión B sustituir a un PSM-11 de la Revisión A sin ningún tipo de ajuste?

Las dos versiones producen la misma salida y funcionan de la misma manera en la máquina.La diferencia de revisión solo es relevante cuando se realiza la reparación a nivel de la placa y se obtiene la placa de cableado de reemplazo correcta.

P3: Mi máquina tiene un SVM1-40 y un pequeño SPM. ¿El PSM-11 tiene el tamaño correcto?

El SVM1-40 corresponde a aproximadamente 5,5 ‰ 7 kW de salida del servomotor; la adición de la salida del eje del SPM lleva la carga combinada por encima de la capacidad del PSM-5.5 en la mayoría de las configuraciones.2 kW cubre esta combinación con espacio para la cabezaEl PSM-5.5 sería de bajo tamaño y produciría alarmas de caída de voltaje AL-04 bajo carga simultánea.

P4: Este módulo va a entrar en un robot FANUC, no en una máquina CNC. ¿Alguna diferencia de configuración?

El PSM-11 es idéntico en hardware, comportamiento de alarma y salida de bus de CC independientemente de si alimenta un sistema de servo CNC o un sistema de accionamiento conjunto de robot.No hay configuraciones internas que difieran entre las aplicaciones CNC y robot.

P5: Un proveedor ofrece un PSM-11 descrito como "probado, sin alarma". ¿Es esto adecuado para una máquina de producción?

"Probado, sin alarma" al encender el banco estático confirma que el módulo se encenderá y que la tensión del bus no aparecerá cargada.adecuación del ventilador a temperatura de funcionamiento, o el comportamiento de la precarga en todo el rango de temperatura de funcionamiento del módulo.Fuente de un proveedor que realiza ensayos bajo carga en un sistema de accionamiento alfa real con cargas de motor conectadas, y ofrece una garantía de 12 meses desde la fecha de instalación en lugar de desde la fecha de envío.
