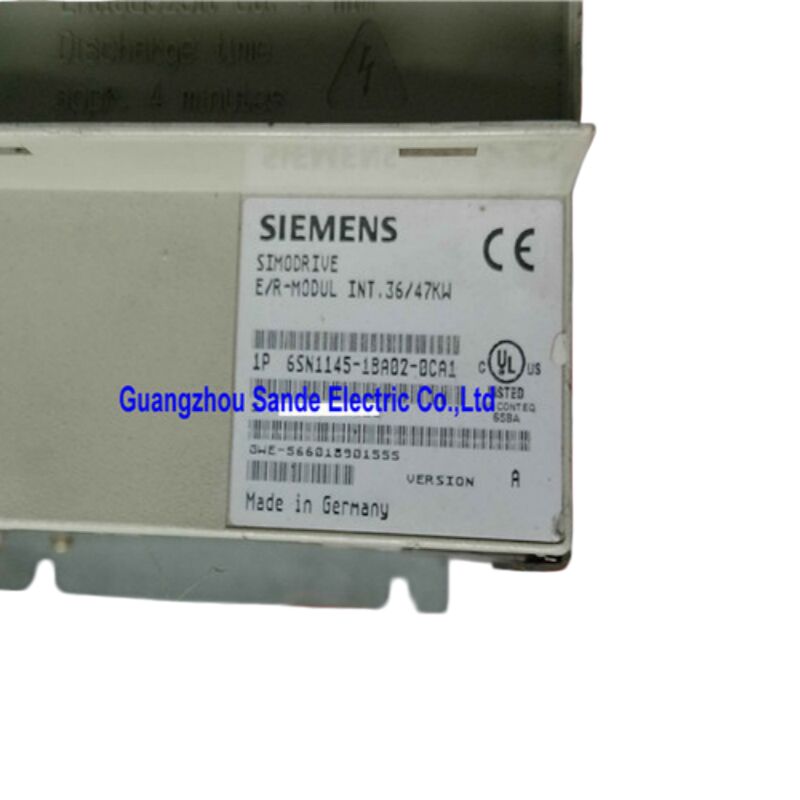

Siemens 6SN1145-1BA02-0CA0 — Módulo de entrada/regeneración SIMODRIVE 611, 36/47 kW, Control en Lazo Cerrado

Un módulo de potencia de otro tipo

La mayoría de los módulos de entrada para sistemas de servomotores hacen una cosa: toman energía de la red y la alimentan al bus DC. El 6SN1145-1BA02-0CA0 hace algo considerablemente más sofisticado. Como módulo de entrada/regeneración regulada (I/R) en la plataforma SIMODRIVE 611, no solo suministra el bus DC — controla activamente el voltaje del bus mediante regulación en lazo cerrado, y cuando los ejes conectados desaceleran, recupera la energía cinética resultante y la devuelve a la red eléctrica en lugar de quemarla en una resistencia.

Esa distinción importa en entornos de producción reales. Significa menor consumo de energía en un ciclo de mecanizado completo, un bus DC más limpio y estable para todos los variadores conectados, y la eliminación de resistencias de frenado del diseño del armario. Para máquinas herramienta multieje que ejecutan ciclos frecuentes de aceleración/desaceleración — un centro de mecanizado de cinco ejes a mitad de programa, por ejemplo, o una rectificadora de alta velocidad que cicla entre piezas — la función de recuperación de energía se traduce en una reducción medible de los costos de electricidad a lo largo del tiempo.

Especificaciones Técnicas

El Módulo I/R frente al Módulo UI No Regulado — Por Qué Importa

Si está especificando un reemplazo o comparando opciones dentro de la gama SIMODRIVE 611, comprender esta distinción ahorra tiempo y evita errores de especificación.

El módulo de entrada no regulado (UI) — como el 6SN1145-1AA00-0CA0 — produce un voltaje de bus DC proporcional al voltaje de red entrante. Rectifica la alimentación pasivamente, y durante la desaceleración del eje, la energía regenerada no tiene a dónde ir excepto a una resistencia de frenado externa. La simplicidad del circuito es una ventaja en términos de costo y robustez, pero impone demandas térmicas a la resistencia y desperdicia la energía regenerada.

El módulo I/R (este producto) utiliza conmutación activa y regulación de voltaje en lazo cerrado para mantener un bus DC estable independientemente de los cambios de carga o las fluctuaciones menores de la red. Crucialmente, cuando aparece energía regenerativa en el bus — de un eje que desacelera — el puente IGBT del módulo puede invertir el flujo de corriente y devolver esa energía a la alimentación trifásica. No se requiere resistencia de frenado para los ciclos de desaceleración normales. El armario funciona más frío, el desperdicio de energía se minimiza y el voltaje del bus DC permanece más consistente bajo condiciones de carga dinámica.

Para aplicaciones con frenado frecuente, cargas de alta inercia o múltiples ejes ciclando en diferentes fases de sus perfiles de movimiento, el módulo I/R es la elección de ingeniería apropiada.

Control en Lazo Cerrado: Lo que Hace la Regulación

El descriptor "control en lazo cerrado" en la descripción del producto se refiere específicamente a la regulación del voltaje del enlace DC — no al control del motor, que ocurre en los módulos de potencia de eje individuales. El 6SN1145-1BA02-0CA0 monitorea continuamente el voltaje del bus DC y ajusta su patrón de conmutación para mantenerlo en el valor objetivo de aproximadamente 600–625 V CC.

En la práctica, este comportamiento regulado tiene varios beneficios para el grupo de variadores conectados:

El voltaje del bus se mantiene dentro de una banda estrecha incluso cuando varios ejes aceleran simultáneamente, lo que de otro modo causaría una caída de voltaje en el bus. Por el contrario, la frenada simultánea de varios ejes no produce un pico de sobrevoltaje. Los módulos de variador de eje que operan desde un bus regulado estable ofrecen una respuesta de par más predecible, especialmente a altas velocidades donde el margen entre la fuerza contraelectromotriz del motor y el voltaje de bus disponible se vuelve estrecho. Para aplicaciones de precisión — rectificado cilíndrico, mecanizado de perfiles de engranajes, mandrinado de precisión — esta estabilidad de voltaje tiene un efecto directo en la consistencia de la respuesta del servo.

Contactor de Red Integrado con Contacto de Ruptura

Una característica que distingue al 6SN1145-1BA02-0CA0 de otras variantes en la gama de entradas SIMODRIVE 611 es su contactor de red integrado con contacto de ruptura NC (normalmente cerrado).

Este contactor incorporado sirve como el elemento de conmutación principal entre la alimentación trifásica y el rectificador de entrada. Cuando la máquina se enciende en la secuencia correcta, el sistema SIMODRIVE 611 cierra este contactor en condiciones controladas — limitando la corriente de irrupción y asegurando que el bus DC se cargue gradualmente en lugar de mediante un paso no controlado. El contacto de ruptura NC proporciona una señal de retroalimentación al sistema de control que confirma el estado del contactor, la cual se utiliza en la lógica de listo para funcionar de la máquina y en la detección de fallos.

La integración del contactor en el módulo simplifica el diseño del armario: no se requiere un contactor externo separado para la conexión a la red. Esto reduce la complejidad del cableado, ahorra espacio en el panel y elimina una fuente potencial más de fallo en la secuencia de encendido.

Enfriamiento Interno — Implicaciones del Diseño del Armario

El sufijo "0CA0" en este número de pieza especifica disipación de calor interna — el módulo disipa sus pérdidas operativas en el aire interior del armario en lugar de a través de un disipador de calor externo que sobresale por el panel trasero.

Esta configuración se adapta a instalaciones donde el armario de control no se puede modificar para enfriamiento pasante por el panel trasero, o donde el diseño de la carcasa de la máquina no permite el acceso externo al disipador de calor. La contrapartida es que el armario debe tener un tamaño y ventilación adecuados. Con una potencia de 36–47 kW, este módulo genera una carga térmica significativa junto con los módulos de potencia de eje conectados.

El diseño del armario para grupos SIMODRIVE 611 enfriados internamente generalmente requiere ventilación por aire forzado calculada contra la disipación total de potencia de todos los módulos instalados. La ventilación insuficiente conduce a una reducción de potencia y eventuales disparos por fallo — síntomas que pueden atribuirse erróneamente a fallos del variador si no se examina primero el sistema de enfriamiento del armario.

Ubicación del Sistema y Configuración del Grupo de Variadores

Dentro de un grupo de variadores SIMODRIVE 611, el módulo de entrada siempre ocupa la posición más a la izquierda en el riel de módulos. A su derecha se encuentra la caja NCU (si se utiliza un control numérico SINUMERIK), seguido por los módulos de variador de husillo en orden de corriente descendente, luego los módulos de potencia de eje de avance dispuestos de manera similar.

El 6SN1145-1BA02-0CA0 se conecta al bus DC compartido a través del plano posterior del módulo — no se requiere cableado separado de alta corriente entre módulos adyacentes. La carga total del bus DC de todos los módulos de potencia conectados no debe exceder la capacidad pico nominal del módulo de entrada de 47 kW, teniendo en cuenta el ciclo de trabajo, el factor de coincidencia y la carga específica de la aplicación. Superar este límite activa la protección contra sobrecorriente de entrada, lo que puede ser confuso de diagnosticar si el sistema no se dimensionó correctamente en la instalación.

El módulo requiere un reactor de conmutación HF y un filtro de línea aguas arriba correctamente especificados. Para alimentaciones de red distintas de un sistema TN con toma de tierra estándar, también es obligatorio un transformador de aislamiento con el grupo vectorial Yyn0. Estos requisitos no son opcionales — protegen el puente rectificador y garantizan el cumplimiento de la EMC.

Aplicaciones Típicas de Máquinas

La potencia nominal de 36/47 kW de este módulo lo posiciona en el rango medio-alto de la familia de entradas SIMODRIVE 611 — lo suficientemente grande como para soportar configuraciones multieje exigentes, lo suficientemente compacto para diseños de armarios de control estándar. Se encuentra habitualmente en:

• Centros de mecanizado CNC multieje con variadores de husillo de alta potencia y tres o más ejes de avance
• Centros de mecanizado de 5 ejes y compuestos donde el movimiento multieje simultáneo exige un bus DC estable
• Rectificadoras CNC que ejecutan programas de alta frecuencia de ciclo con eventos de desaceleración frecuentes
• Centros de torneado y fresado con configuraciones grandes de eje C o herramientas motorizadas
• Máquinas de tallado de engranajes y rectificado de perfiles que requieren regulación precisa del par

La doble compatibilidad con sistemas SIMODRIVE 611A (control analógico) y SIMODRIVE 611D (control digital) hace que este módulo sea útil en una amplia base instalada de máquinas herramienta — particularmente relevante cuando una máquina ha sido objeto de una actualización parcial del control.

Realidad de Adquisición para un Módulo Descontinuado

La plataforma SIMODRIVE 611 ha alcanzado el estado de fin de fabricación activa en Siemens, pasando a la familia SINAMICS S120 para nuevas instalaciones. El 6SN1145-1BA02-0CA0 tiene la clasificación de descontinuado / pieza de repuesto, lo que significa que el stock nuevo de fábrica no se puede garantizar a través de canales estándar.

Para aplicaciones de mantenimiento, existen tres rutas de adquisición prácticas. Las unidades de stock nuevo-antiguo ofrecen la mayor confianza en el estado del componente, pero conllevan una prima de precio significativa y la disponibilidad no se puede garantizar. Las unidades reacondicionadas profesionalmente o de intercambio de proveedores especializados en CNC de renombre — aquellos que prueban en bancos de prueba de variadores en vivo bajo carga, no solo comprobaciones de encendido — ofrecen una alternativa rentable con garantía de calidad significativa. La reparación de una unidad original defectuosa es viable cuando el daño se limita a fallos de componentes identificables; los talleres de reparación de calidad reemplazarán condensadores y otros componentes sensibles a la edad de forma proactiva, no solo las piezas visiblemente fallidas.

Dado el papel crítico del módulo de entrada en todo el grupo de variadores, obtener un repuesto probado para tener en stock es una práctica de mantenimiento prudente en cualquier máquina donde esté instalado este módulo.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia funcional entre el 6SN1145-1BA02-0CA0 y el módulo de entrada no regulado 6SN1145-1AA00-0CA0?

La diferencia principal radica en cómo cada módulo maneja el voltaje del bus DC y qué sucede con la energía regenerativa. El 6SN1145-1AA00-0CA0 es un módulo no regulado (UI) — rectifica pasivamente la alimentación de red, y el voltaje del bus DC fluctúa con los cambios de red y carga. La energía regenerativa de los ejes de frenado debe disiparse a través de una resistencia de frenado externa. El 6SN1145-1BA02-0CA0, por el contrario, utiliza regulación activa en lazo cerrado para mantener el bus DC en un valor constante de 600–625 V CC, y su etapa inversora basada en IGBT puede devolver la energía de frenado regenerativo a la red eléctrica. Esto elimina la necesidad de resistencias de frenado en la mayoría de las aplicaciones y reduce la carga térmica del armario. Para máquinas con ciclos de frenado frecuentes o de alta energía, el módulo I/R es la elección correcta.

P2: ¿El contactor de red integrado en el 6SN1145-1BA02-0CA0 reemplaza la necesidad de un contactor de línea externo?

Sí, para la conexión de entrada. El contactor de red integrado maneja la conmutación controlada de la alimentación trifásica al puente rectificador del módulo, incluida la secuencia de carga suave de los condensadores del bus DC. El contacto de ruptura NC proporciona una señal de estado al control de la máquina para enclavamiento. No es necesario instalar un contactor de red externo separado para el grupo de variadores SIMODRIVE 611 al usar este módulo. Sin embargo, los dispositivos de protección aguas arriba — fusibles de línea, un disyuntor, el reactor de conmutación HF y un filtro de línea — todavía se requieren por separado y deben estar correctamente dimensionados para la corriente de entrada máxima del módulo.

P3: ¿Puede este módulo operar con una fuente de 480 V además de una fuente de 400 V?

Sí. El rango de voltaje de entrada de 380–480 V CA (±10%) cubre ambos estándares de suministro industrial comunes. En una fuente nominal de 400 V, el bus DC se estabiliza a aproximadamente 600 V CC; en una fuente nominal de 480 V, la salida regulada se mantiene a aproximadamente 625 V CC. La tolerancia del ±10% acomoda las variaciones típicas del voltaje de suministro sin afectar el rendimiento del módulo. Para voltajes de suministro fuera del rango de 380–480 V — como sistemas de 200 V, 220 V o 575 V — se requiere un transformador de adaptación correctamente dimensionado, según lo especificado en la documentación de configuración SIMODRIVE 611.

P4: ¿Son las revisiones de hardware CA0, CA1 y CA2 de este módulo completamente intercambiables para fines de reemplazo?

En la gran mayoría de las situaciones de mantenimiento, sí. Los sufijos CA0, CA1 y CA2 indican niveles secuenciales de revisión de hardware dentro del mismo producto. Las clasificaciones eléctricas, las dimensiones físicas, las posiciones de los conectores y el comportamiento de la interfaz del sistema son consistentes en las tres revisiones. Al reemplazar una CA0 defectuosa por una unidad CA1 o CA2, generalmente no se requieren cambios de parámetros ni reconfiguración. La principal excepción a tener en cuenta es la compatibilidad del firmware en sistemas SIMODRIVE 611A muy tempranos, donde una revisión de hardware muy tardía puede requerir una versión mínima de firmware de control. Si el software de control de la máquina está actualizado, este caso extremo rara vez se aplica.

P5: La máquina sigue disparando con una falla de sobrevoltaje del bus DC durante la desaceleración, ¿podría estar fallando el módulo de entrada?

Posiblemente, pero este síntoma tiene varias causas potenciales que deben descartarse antes de condenar el módulo. Primero, confirme que la función de retroalimentación regenerativa del módulo esté correctamente habilitada en la configuración del sistema — en algunas máquinas, un parámetro o configuración de hardware puede deshabilitar el modo de retroalimentación regenerativa, revirtiendo el sistema a un comportamiento no regulado. Segundo, verifique si la carga total del eje conectada durante el evento de desaceleración excede la capacidad regenerativa pico de 47 kW del módulo; en sistemas muy cargados, el frenado simultáneo de múltiples ejes de alta potencia puede abrumar cualquier módulo de entrada. Tercero, inspeccione la alimentación de red en el momento de la falla — una conexión de suministro de alta impedancia o un reactor de conmutación defectuoso pueden impedir el retorno adecuado de energía. Si todos estos factores se verifican y la falla persiste, el puente IGBT del módulo o el circuito de control de retroalimentación pueden haberse degradado, y la prueba profesional en un banco de pruebas de variadores es el siguiente paso.

El 6SN1145-1BA02-0CA0 es un módulo de potencia industrial montado en armario con clasificación IP00. Debe instalarse en un armario de control adecuadamente cerrado y ventilado. Se requiere un reactor de conmutación HF y un filtro de línea correctamente especificados aguas arriba. Todo el trabajo de instalación, puesta en marcha y reemplazo debe ser realizado por personal cualificado siguiendo los procedimientos de seguridad eléctrica aplicables y la documentación relevante del sistema SIMODRIVE 611.
