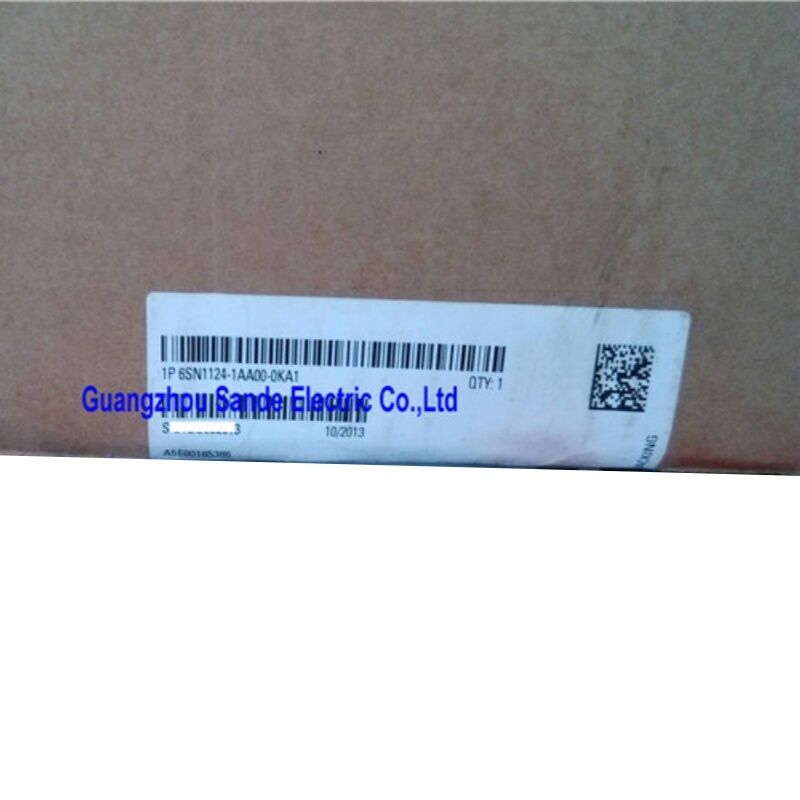

Módulo de Potencia Siemens SIMODRIVE 611 6SN1124-1AA00-0KA1 — Unidad de Eje Único de 400A para Aplicaciones CNC de Servicio Pesado

Hay una razón por la que los ingenieros de planta siguen recurriendo a la plataforma SIMODRIVE 611 incluso décadas después de su introducción: cuando una máquina se avería en un entorno de producción, se necesita un sistema de accionamiento que sea predecible, bien documentado y fácilmente reparable. El 6SN1124-1AA00-0KA1 cumple las tres condiciones: un módulo de potencia de un solo eje y alta corriente diseñado para las aplicaciones de husillo y avance más exigentes en el taller.

El Núcleo de lo que Hace Este Módulo

En esencia, se trata de un módulo de potencia de 1 eje y 400A dentro de la familia de accionamientos digitales modulares SIMODRIVE 611. Su función es sencilla: tomar la corriente alterna trifásica entrante, acondicionarla y entregar una corriente de salida controlada con precisión al motor de servomotor o husillo conectado, todo ello sin salirse de los límites térmicos, protegiendo el hardware conectado y respondiendo a las órdenes del control superior.

Lo que distingue al 6SN1124-1AA00-0KA1 dentro de la familia de módulos de 400A es su arquitectura de refrigeración externa. A diferencia de la variante 6SN1123-1AA00-0KA1 con refrigeración interna, este módulo está diseñado para instalaciones donde una unidad de ventilador adicional o un sistema de refrigeración dedicado forma parte del diseño del armario, una configuración común en grandes centros de mecanizado e instalaciones de líneas de transferencia donde la gestión térmica se diseña a nivel de sistema.

Especificaciones Técnicas

Compatibilidad del Motor — Avance vs. Husillo

Uno de los aspectos más prácticos de dimensionar correctamente este módulo es comprender sus dobles corrientes nominales:

• Aplicaciones de accionamiento de avance (servomotores para posicionamiento de ejes): corriente nominal del motor hasta 140 A
• Aplicaciones de husillo principal (motores de husillo de alta inercia): corriente nominal del motor hasta 200 A

No se trata de una única cifra a tener en cuenta, sino de dos entornos operativos distintos según la configuración del módulo. Un centro de mecanizado de 5 ejes podría utilizar este módulo exclusivamente para el husillo, mientras que una aplicación de línea de transferencia podría utilizarlo para el accionamiento de avance. En cualquier caso, el módulo lo maneja dentro de una única unidad física.

Dónde Encontrará Esto Funcionando

El 6SN1124-1AA00-0KA1 es un módulo de trabajo que se encuentra en una gama sorprendentemente amplia de entornos industriales pesados:

Centros de Mecanizado CNC — Husillos de fresado y mandrinado de alto par donde 200A de corriente de husillo no es inusual durante pasadas de corte agresivas.

Líneas de Transferencia y Fabricación Flexible — Las líneas de varias estaciones a menudo tienen módulos de eje único dedicados por estación, lo que hace que el techo de 400A sea útil al accionar ejes de avance grandes.

Rectificadoras — Las cargas del husillo durante los ciclos de rectificado y la eliminación de material exigen tanto margen de corriente como estabilidad térmica.

Tornos y Centros de Torneado de Servicio Pesado — El trabajo con piezas grandes en el torno con una inercia de husillo significativa se beneficia de la capacidad de corriente nominal del husillo del módulo.

Configuración de Refrigeración — Qué Significa Realmente "Externa"

Este es el detalle que confunde a los equipos de compras que piden la variante incorrecta.

La serie refrigeración externa utiliza 6SN1123 — el disipador de calor del módulo está diseñado para disipar el calor a través de un ventilador adicional montado directamente en la unidad, o a través de refrigeración por aire forzado canalizada a través de una conexión de manguera al sistema de refrigeración del armario. Esto mantiene el calor fuera del aire interno del armario, lo que lo hace muy adecuado para recintos sellados o con control climático.

La alternativa — el 6SN1123-1AA00-0KA1 — maneja la refrigeración internamente y hace circular el calor dentro del espacio del armario. En armarios con alta temperatura ambiente o muy compactos, la refrigeración externa gana en margen térmico. Elija en función del diseño de su armario, no solo de la corriente nominal.

Integración con SINUMERIK y SIMODRIVE 611

Este módulo de potencia está diseñado como un componente nativo del sistema de accionamiento digital SIMODRIVE 611, lo que significa que se integra en una infraestructura 611 existente sin hardware de interfaz adicional. Es compatible con el sistema:

• Controles CNC SINUMERIK 840D / 840DiSistemas SINUMERIK 810D
• Otros módulos de entrada y monitorización SIMODRIVE 611 en el mismo bus de CCLa configuración del accionamiento se realiza a través del módulo de control asociado (no incluido), que se acopla al módulo de potencia y se comunica con el CNC a través de la interfaz digital SIMODRIVE 611.
• Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el 6SN1124-1AA00-0KA1 y el 6SN1123-1AA00-0KA1?

Ambos son módulos de potencia SIMODRIVE 611 de un solo eje y 400A con corrientes nominales de motor idénticas. La diferencia clave es la refrigeración: el

6SN1124

utiliza refrigeración externa. Elija en función del diseño térmico de su armario.6SN1123 utiliza refrigeración interna. Elija en función del diseño térmico de su armario.P2: ¿Incluye este módulo la placa de control del accionamiento?No. El 6SN1124-1AA00-0KA1 es

solo la sección de potencia

. Se requiere un módulo de control SIMODRIVE 611 por separado y debe pedirse de forma independiente. El módulo de control se encarga de la regulación en bucle cerrado y la comunicación con el CNC.P3: ¿Qué tensión de entrada requiere el 6SN1124-1AA00-0KA1?El módulo funciona con

CA trifásica, de 380 a 480 V

. Se conecta al bus de CC suministrado por un módulo de entrada/regeneración SIMODRIVE 611; no se conecta directamente a la red eléctrica por sí solo.P4: ¿Puede este módulo accionar tanto ejes de avance de servomotor como motores de husillo?Sí, pero no simultáneamente en un solo módulo. Configurado como

accionamiento de avance

, admite hasta 140 A de corriente nominal del motor. Configurado como accionamiento de husillo principal, admite hasta 200 A. La aplicación se determina por el módulo de control y los ajustes de parámetros, no por el hardware del módulo de potencia en sí.P5: ¿Sigue disponible el 6SN1124-1AA00-0KA1 o es una pieza obsoleta?Siemens ha migrado las nuevas construcciones de máquinas a la plataforma SINAMICS S120, por lo que la serie SIMODRIVE 611 se considera un

producto maduro/heredado

. Sin embargo, el 6SN1124-1AA00-0KA1 sigue estando ampliamente disponible a través de proveedores de automatización industrial y servicios de reparación certificados, una consideración importante para los equipos de mantenimiento que mantienen operativas las flotas de máquinas existentes.Número de Pieza: 6SN1124-1AA00-0KA1 |

Serie: SIMODRIVE 611 | Tipo: Módulo de Potencia | Ejes: 1 | Corriente Pico: 400 A | Refrigeración: Externa | Origen: Alemania
