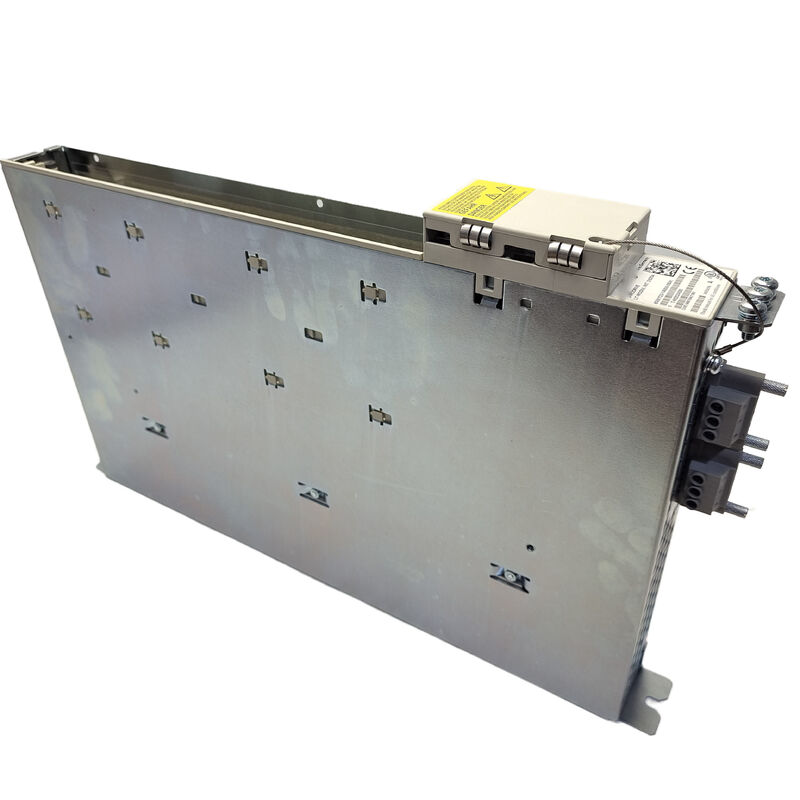

Siemens 6SN1123-1AB00-0BA1 — Módulo de potencia SIMODRIVE 611, 2 ejes, 25 A, refrigeración interna

Descripción general del producto

El 6SN1123-1AB00-0BA1 es un módulo de potencia de doble eje de la consolidada plataforma de variadores de servomotor SIMODRIVE 611 de Siemens, un sistema que ha impulsado máquinas herramienta CNC en todo el mundo durante décadas. Con una potencia de salida combinada de 25 A y la capacidad de accionar simultáneamente dos ejes de motor desde un único módulo, esta unidad representa el tipo de practicidad de ingeniería que convirtió a la serie SIMODRIVE 611 en un elemento estándar en centros de mecanizado, celdas de torneado y rectificadoras que ejecutan controles SINUMERIK.

El módulo se encarga del trabajo de conversión de alta potencia: toma la energía del bus de CC suministrada por el módulo de entrada SIMODRIVE 611, la invierte en una salida de CA trifásica controlada con precisión y entrega esa salida a los servomotores o motores de husillo conectados. La inteligencia —control del bucle de corriente, regulación de velocidad, posicionamiento— reside en el módulo de control que se monta junto a él en el riel del variador. Juntos forman un eje de accionamiento completo.

Especificaciones técnicas

Cómo está estructurado el sistema SIMODRIVE 611 y dónde encaja este módulo

Para comprender lo que hace este módulo, es necesario echar un vistazo rápido a cómo se organiza el armario SIMODRIVE 611.

Un grupo de accionamiento SIMODRIVE 611 completo comienza con un módulo de entrada/regeneración, que rectifica la alimentación de red trifásica entrante y mantiene el bus de CC compartido. Cada módulo de potencia del armario se alimenta de ese bus. El 6SN1123-1AB00-0BA1 se integra en este grupo, se monta en el riel del variador y se conecta al bus de CC a través del sistema de interconexión de módulos; no se requiere cableado de alimentación individual entre módulos.

Montado directamente en este módulo de potencia se encuentra un módulo de control (pedido por separado), que procesa la retroalimentación del codificador y cierra los bucles de velocidad y corriente. La combinación del módulo de potencia y el módulo de control forma un eje de accionamiento completo, o en este caso, dos ejes completos dentro de un único ancho de módulo. Ese diseño de doble eje no es una concesión; es una característica deliberada de ahorro de espacio que permite que dos ejes de menor corriente compartan una ranura, manteniendo el armario del variador compacto.

El módulo también se interconecta con elementos de protección y conmutación en el armario: contactor de línea, reactor de conmutación y filtro de línea. Todos estos se encuentran aguas arriba y forman parte del diseño del sistema SIMODRIVE 611.

Refrigeración interna: ¿qué significa en la práctica?

La designación "1AB00" en el número de pieza lo identifica como una variante de disipación de calor interna, en contraposición a las configuraciones de disipador de calor externo o refrigeración líquida disponibles en la gama más amplia de SIMODRIVE 611.

Con refrigeración interna, el calor residual se disipa en el interior del armario del variador en lugar de a través de un disipador de calor trasero montado fuera de la pared del panel. Esto simplifica la instalación del armario —no se requiere un recorte en el panel trasero—, pero exige más al sistema de ventilación del armario. La fuente de alimentación produce calor como subproducto de su funcionamiento normal, por lo que se requiere un ventilador o un sistema de refrigeración alternativo para mantener todo el sistema funcionando sin problemas. Un armario bien ventilado con refrigeración por aire forzado es una práctica estándar. Operar el módulo más allá de su temperatura ambiente nominal de 45 °C activará la protección térmica y eventualmente provocará fallos en el variador.

Motores y módulos de control compatibles

El 6SN1123-1AB00-0BA1 está diseñado para accionar una gama de tipos de servomotores y motores de husillo Siemens, incluyendo:

• Serie 1FT5 y 1FT6 motores de servomotor síncronos (aplicaciones de avance)
• Serie 1PH motores de husillo asíncronos
• Motores de inducción asíncronos estándar (cuando el inversor está configurado para la frecuencia de conmutación adecuada — 4 kHz u 8 kHz para el modo MA)
• Serie 1PM motores de husillo de eje hueco para aplicaciones de accionamiento directo
• Motores no Siemens, siempre que cumplan los requisitos de idoneidad de modulación sinusoidal según la documentación del fabricante del motor

Esta gama de compatibilidad de motores refleja el uso del módulo en una amplia variedad de configuraciones de máquinas herramienta —desde rectificado de precisión hasta torneado pesado—, siempre que la corriente del motor requerida se mantenga dentro de los límites de 9 A (avance) y 8 A (husillo) por eje.

Las variantes predecesoras y sucesoras compatibles incluyen el 6SN1123-1AB00-0BA0 (revisión de hardware anterior) y el 6SN1123-1AB00-0BA2 (revisión posterior), que comparten las mismas especificaciones eléctricas.

Aplicaciones típicas de máquinas

Este tamaño específico de módulo de potencia —doble eje de 25 A— es una opción común para ejes auxiliares y secundarios donde las corrientes del motor son moderadas. Los casos de uso típicos incluyen:

• Centros de mecanizado CNC: Ejes X, Y, Z o rotativos en configuraciones de husillo más pequeñas
• Centros de torneado: Ejes de posicionamiento de torreta y subhusillo
• Rectificadoras: Avance del cabezal de la muela y accionamientos del cabezal de trabajo
• Mandrinadoras y fresadoras de engranajes que ejecutan controles SINUMERIK 840D o 810D

El formato de doble eje es especialmente práctico cuando dos ejes comparten demandas de corriente similares — reduce a la mitad el número de ranuras de módulo requeridas en comparación con dos unidades de eje único.

Notas de adquisición — Estado descontinuado

El 6SN1123-1AB00-0BA1 tiene una clasificación de descontinuado por parte de Siemens, lo que significa que ya no está en producción activa. Esto es de esperar para la plataforma SIMODRIVE 611, que ha sido reemplazada por la familia de variadores SINAMICS S120 para nuevas construcciones de máquinas.

Sin embargo, para aplicaciones de mantenimiento, los sistemas SIMODRIVE 611 siguen operativos en una base instalada muy grande de máquinas CNC existentes, y los módulos de repuesto están ampliamente disponibles a través de proveedores especializados de piezas de automatización industrial, típicamente como stock nuevo antiguo o unidades reacondicionadas/de intercambio profesional. Al adquirir, busque proveedores que realicen pruebas funcionales en un banco de pruebas de motores antes de la venta, ya que esto proporciona una garantía significativa de que la etapa de potencia y las interfaces de control del módulo funcionan correctamente.

Preguntas frecuentes

P1: ¿Qué módulos de control son compatibles con el 6SN1123-1AB00-0BA1?

Este módulo de potencia acepta la gama completa de módulos de control SIMODRIVE 611, incluidas las placas de control estándar y universales de la serie 6SN1118 para aplicaciones de avance y husillo. El módulo de control correcto depende del tipo de motor (síncrono o asíncrono), del sistema de retroalimentación (resolver, codificador o sistema de medición directa) y de las funciones de control requeridas. La combinación debe confirmarse con el manual del sistema SIMODRIVE 611 o la configuración de máquina existente; los módulos de potencia y los módulos de control no son universalmente intercambiables a pesar de la compatibilidad física.

P2: ¿Es este módulo un reemplazo directo para las variantes 6SN1123-1AB00-0BA0 y 0BA2?

En la mayoría de los casos, sí. Los sufijos BA0, BA1 y BA2 indican revisiones de hardware del mismo producto base. Las especificaciones eléctricas, el factor de forma y las posiciones de los conectores son consistentes entre las revisiones. Sin embargo, las versiones de firmware específicas en el módulo de control pueden interactuar de manera diferente con revisiones de hardware particulares en algunos casos extremos. Al reemplazar una unidad defectuosa, anote la revisión original y emparejela si es posible. Si la revisión exacta no está disponible, la variante BA1 generalmente se acepta como compatible con sistemas equipados originalmente con BA0 o BA2.

P3: La máquina muestra un fallo del variador después de instalar un módulo de repuesto, ¿qué se debe comprobar primero?

Comience con la tensión del bus de CC. Si el módulo de entrada no está energizado o su señal de listo no está presente, el módulo de potencia no funcionará independientemente de su estado. A continuación, verifique que el módulo de control esté correctamente asentado y que sus señales de habilitación (AS1/AS2 y el pulso de habilitación) estén activas. Las discrepancias de parámetros —particularmente el conjunto de datos del motor si también se reemplazó un módulo de control— son otra causa común. Finalmente, compruebe si hay códigos de fallo residuales almacenados en el control; algunos controles SINUMERIK conservan un historial de alarmas que apunta directamente a la secuencia de fallo.

P4: ¿Qué sucede si falla la refrigeración del armario mientras este módulo está en funcionamiento?

La protección térmica interna del módulo se activará antes de que se produzca cualquier daño permanente en condiciones de fallo normales. El variador emitirá una advertencia de temperatura en un umbral definido, seguida de un apagado controlado si la temperatura sigue aumentando. El límite de funcionamiento es de 45 °C ambiente; el funcionamiento sostenido por encima de este nivel degrada la vida útil de los componentes incluso sin activar un fallo inmediato. Después de un apagado térmico, permita un tiempo de enfriamiento adecuado antes de reiniciar; volver a encender inmediatamente en un armario todavía caliente es un error común que causa fallos repetidos.

P5: ¿Se puede reparar este módulo en lugar de reemplazarlo?

La reparación especializada es una opción bien establecida para los módulos SIMODRIVE 611, y varios proveedores de servicios europeos y norteamericanos ofrecen programas de intercambio probados. Una reparación de calidad debe incluir el reemplazo de condensadores y otros componentes pasivos sensibles a la edad —no solo la pieza defectuosa—, junto con una prueba funcional completa en condiciones de carga. Este enfoque suele costar significativamente menos que un equivalente nuevo o una unidad reacondicionada de alta calidad. Para las máquinas en las que la plataforma SIMODRIVE 611 permanecerá en servicio durante varios años más, tener al menos un módulo de repuesto probado en el estante es una estrategia de mantenimiento práctica dado el estado descontinuado de la línea de productos.

El 6SN1123-1AB00-0BA1 se suministra solo como módulo de potencia. Se requiere un módulo de control SIMODRIVE 611 compatible para la función completa del variador y debe pedirse por separado. Consulte siempre el manual del sistema Siemens SIMODRIVE 611 para conocer los procedimientos de instalación, asignación de parámetros y puesta en marcha.
