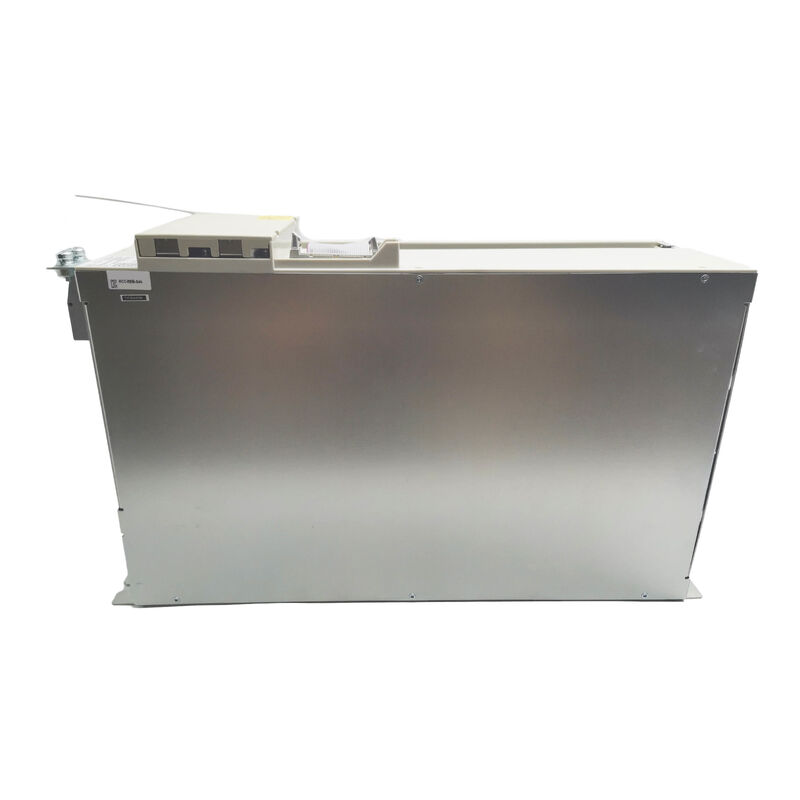

Siemens 6SN1123-1AA00-0BA2 SIMODRIVE 611 Modulo de energía de refrigeración interna 400/480V AC / 600V DC enlace
Módulo de alimentación en la arquitectura SIMODRIVE 611
El 6SN1123-1AA00-0BA2 es un módulo de potencia de la serie SIMODRIVE 611, la plataforma de accionamiento que se convirtió en el sistema de accionamiento por eje estándar para las máquinas herramienta controladas por SINUMERIK en toda la industria automotriz,el sector aeroespacialEl módulo de potencia maneja la conmutación de alta corriente para la salida del motor.La placa de control de la unidad un componente separado que se monta en el módulo de potencia lleva los parámetros del eje y maneja la comunicación con el controlador SINUMERIK.
Cuando un módulo de potencia falle mientras la placa de control de la transmisión está intacta,el panel de control se transfiere al módulo de energía de repuesto los parámetros de accionamiento se almacenan en el controlador o en el panel de controlUna descarga de parámetros de la NCU o de la herramienta de configuración del accionamiento después de la instalación restaura la configuración del eje.
Especificaciones clave
| Parámetro |
Valor |
| Número de la parte |
Las partidas de los componentes de las máquinas de ensamblaje y de las máquinas de ensamblaje y de las máquinas de ensamblaje y de las máquinas de ensamblaje y de las máquinas de ensamblaje y de las máquinas de ensamblaje y de las máquinas de ensamblaje y de las máquinas de ensamblaje |
| Serie |
Simódrido 611 |
| Refrigerador |
En el ámbito interno |
| Suministro de aire acondicionado |
Las demás partidas de la caja: |
| Enlace de DC |
Las demás: |
| Compatible |
SINUMERIK 840D, 840D sl, 810D y otros |
| Tabla de control de la unidad |
Separado no incluido |
Refrigeración interna La especificación correcta para los recintos estándar
El sufijo 0BA2 identifica la variante de refrigeración interna. Este módulo gestiona la disipación térmica utilizando el flujo de aire ambiente del gabinete sin disipador de calor del panel trasero, sin circuito de refrigeración de líquido,No se requiere una infraestructura de refrigeración adicional más allá de la ventilación adecuada del gabineteLa versión de refrigeración interna es correcta para:
- Los gabinetes cerrados estándar con ventilación normal en los que no se dispone de refrigeración por líquido
- Reemplazo de un módulo de refrigeración interna SIMODRIVE 611 existente
- Diseños con espacio limitado donde agregar hardware de refrigeración externo requeriría un nuevo trabajo del gabinete
La variante de refrigeración externa pasa un disipador a través del panel trasero del gabinete para mantener el calor fuera del recinto.La sustitución de un módulo de refrigeración interno por una variante de refrigeración externa (o viceversa) cambia los requisitos de instalación del gabinete. Compare el sufijo de enfriamiento con la instalación original.
Arquitectura del bus de corriente continua Reemplazo de un solo módulo
Los módulos SIMODRIVE 611 comparten un bus CC común dentro de un grupo de accionamiento. Replacing a single failed power module restores the axis without affecting adjacent drives — the DC bus architecture means the replacement is mechanically and electrically self-contained within the drive group.
Antes de cualquier trabajo:Los condensadores SIMODRIVE 611 DC bus retienen voltajes peligrosos durante varios minutos después de que se corta la red eléctrica.El indicador de carga LED del módulo deberá apagarse por completo antes de manipular las conexiones..
Preguntas frecuentes
P1: ¿Es el 6SN1123-1AA00-0BA2 compatible con SINUMERIK 840D y 810D?
SIMODRIVE 611 fue diseñado como el sistema de accionamiento para SINUMERIK 840D sl, 840D, y 810D.Verificar los parámetros de asignación de ejes y configuración del accionamiento en la UNC antes de poner en marcha el módulo de repuesto.
P2: ¿Cuál es la diferencia entre las versiones de refrigeración interna y externa?
La refrigeración interna utiliza el flujo de aire del gabinete ambiente no es necesario un disipador de calor externo o un circuito de refrigeración dedicado.mantener el calor fuera del recinto. Utilice siempre la variante que coincida con la configuración de refrigeración de la instalación existente. El sufijo del número de orden identifica el tipo de refrigeración.
P3: ¿Puede este módulo reemplazar una unidad fallida sin reconfigurar el sistema de accionamiento?
En la mayoría de los casos, sí, siempre que el reemplazo tenga el mismo número de orden que el original.Después de la instalación física, descargar los parámetros del eje de la NCU o de la herramienta de accionamiento para restablecer la configuración.Verifique siempre la compatibilidad del firmware entre la placa de control de la unidad y la versión del controlador SINUMERIK antes de ponerla en marcha.
P4: ¿El 6SN1123-1AA00-0BA2 incluye la placa de control del accionamiento?
No. El 6SN1123 es sólo el módulo de potencia. La placa de control de la unidad con los parámetros del eje y la comunicación SINUMERIK es un componente separado que se monta en el módulo de potencia.Ambos deben estar presentes para que el eje funcione.. Cuando se sustituya un módulo de alimentación defectuoso, se debe trasladar la placa de control de la unidad original a la de reemplazo si está intacta.
P5: ¿Qué se debe comprobar antes de instalar este módulo de reemplazo?
Verifique que el bus de corriente continua está completamente descargado (el indicador de carga LED apagado). Verifique que el número de pedido de reemplazo coincide exactamente con el original, incluido el sufijo de refrigeración (0BA2 = interno).Confirmar la placa de control de la unidad de accionamiento que se encuentra en el nuevo módulo está configurado correctamente o es el original transferido de la unidad fallida. Después de la instalación, realizar un ensayo controlado con carga reducida antes de volver al eje a la producción completa.
