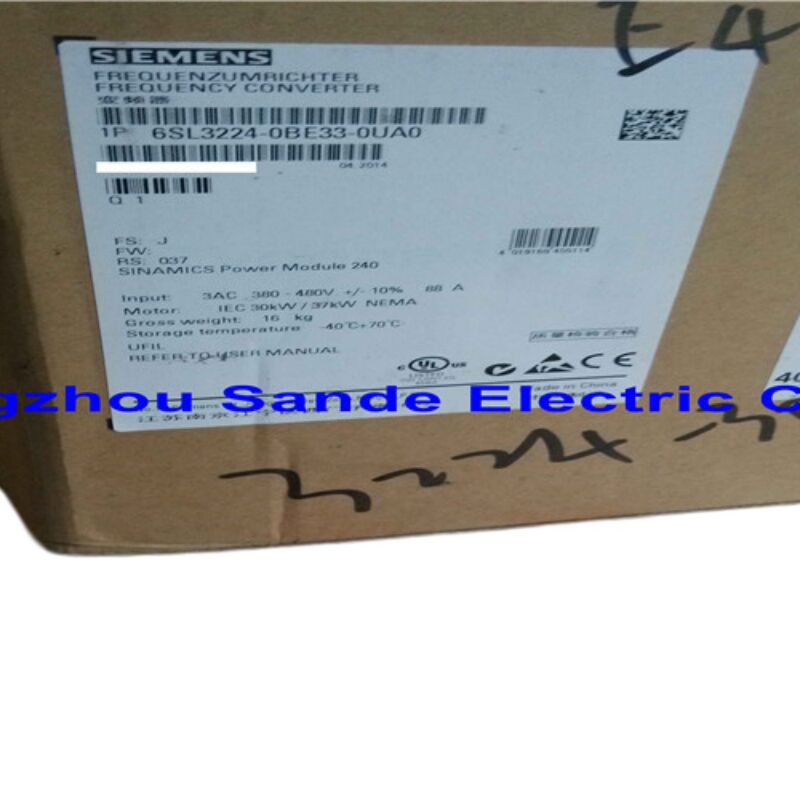

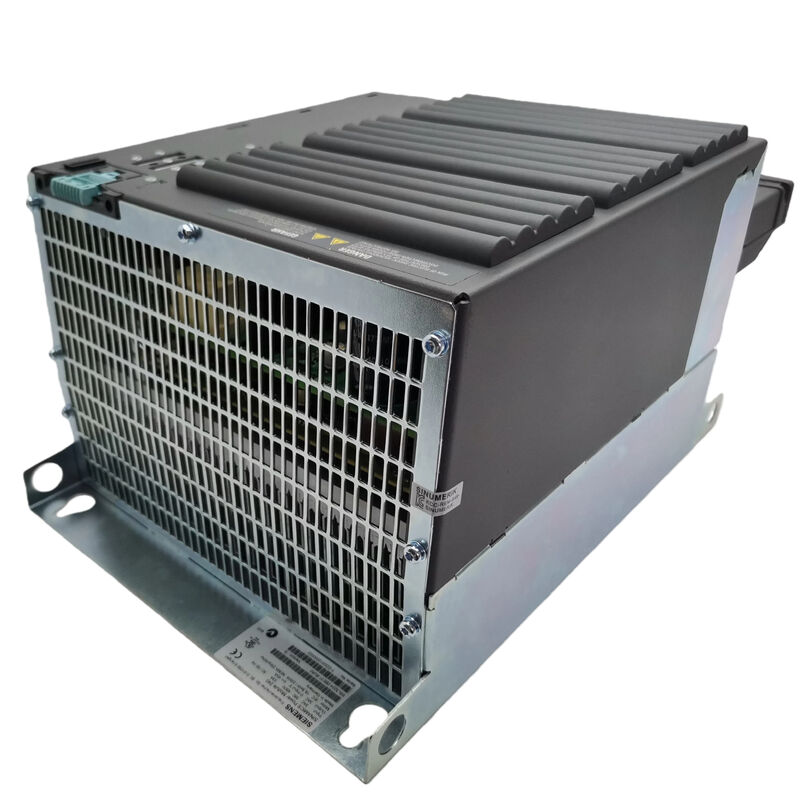

Siemens 6SL3224-0BE33-0UA0 — Módulo de potencia SINAMICS G120 PM240, 30 kW / 480V, sin filtro y con chopper de frenado

Descripción general

El 6SL3224-0BE33-0UA0 es un módulo de potencia de 30 kW de la familia de variadores SINAMICS G120 de Siemens, una de las plataformas de variadores de frecuencia (VFD) más desplegadas en la automatización industrial. Específicamente, esta es la variante PM240: sin filtro, con un chopper de frenado integrado, diseñado para aplicaciones de CA trifásicas en la banda de voltaje de 380-480 V.

En su núcleo, el PM240 es la potencia de un sistema G120. Se encarga de todo el trabajo de conversión de potencia: rectifica el suministro de CA entrante, gestiona el voltaje del bus de CC y genera la salida de frecuencia variable que controla la velocidad y el par del motor. La inteligencia de control reside en una Unidad de Control separada (serie CU230/CU240), que se acopla directamente al PM240 a través de una interfaz estandarizada. Este enfoque modular es una de las fortalezas definitorias del G120: puede intercambiar, actualizar o reconfigurar el variador sin tocar la etapa de potencia ni recablear el panel.

Especificaciones técnicas clave

Sobrecarga alta frente a sobrecarga baja: ¿Qué modo le aplica?

Este es un detalle que confunde a los usuarios primerizos del G120, por lo que vale la pena explicarlo claramente.

Modo de sobrecarga alta (HO) califica el módulo con 30 kW. Es la opción correcta para cargas que exigen picos de par cortos e intensos: sistemas de transporte que deben arrancar con carga completa, polipastos, extrusoras o cualquier aplicación donde el motor necesite superar su potencia nominal en estado estable durante unos segundos a la vez. El variador soportará una corriente del 200% durante un máximo de 3 segundos y del 150% durante un máximo de 57 segundos, antes de que se active el límite térmico.

Modo de sobrecarga baja (LO) califica el mismo hardware con 37 kW. Aquí las demandas de sobrecarga son más suaves: las bombas centrífugas, ventiladores y compresores rara vez experimentan picos de par repentinos. Al diseñar para un perfil de sobrecarga más suave, Siemens permite que el mismo PM240 sirva a un motor físicamente más grande en estas aplicaciones, aprovechando mejor el hardware que ya tiene.

La distinción es importante en el momento de la selección del motor, no durante la instalación. Ambos modos funcionan con hardware idéntico.

Chopper de frenado integrado: ¿Por qué está ahí?

Los variadores de frecuencia estándar devuelven la energía regenerativa (de cargas en desaceleración) al bus de CC. Sin un lugar donde ir esa energía, el voltaje del bus de CC aumenta hasta que el variador falla. El PM240 resuelve esto con un circuito chopper de frenado a bordo, que dirige el exceso de energía a una resistencia de frenado externa (se vende por separado, dimensionada según la aplicación).

Esto hace que el PM240 sea adecuado para aplicaciones con:

• Ciclos de desaceleración frecuentes o rápidos
• Cargas de alta inercia (volantes de inercia grandes, centrifugadoras, sistemas de bobinado/desbobinado)
• Cargas verticales o sistemas de elevación donde la carga puede accionar el motor como generador

Si su aplicación funciona en una dirección de estado estable sin demandas significativas de frenado regenerativo, el chopper simplemente permanece inactivo; no supone ninguna desventaja instalarlo.

Lo que el PM240 no incluye

Antes de realizar el pedido, tenga en cuenta lo que se envía con el 6SL3224-0BE33-0UA0:

• Sin Unidad de Control. El PM240 requiere una UC compatible (como la CU240E-2, CU230P-2 u otras de la línea G120) para funcionar. La UC correcta depende de su protocolo de bus de campo, requisitos de seguridad y necesidades de E/S.
• Sin panel de operador básico (BOP). El ajuste de parámetros local requiere un BOP-2 opcional o una conexión a una herramienta de puesta en marcha como STARTER o Startdrive.
• Sin filtro de línea EMC. El sufijo "0UA0" en el número de pieza indica una unidad sin filtro. Si su instalación requiere el cumplimiento de los límites de la Categoría C2 o C3 de EMC, se debe agregar un filtro de línea externo o especificar la variante con filtro (sufijo "0AA0") en su lugar.

Aplicaciones típicas

El 6SL3224-0BE33-0UA0 se encuentra en una amplia gama de entornos de automatización de procesos y fábricas:

• Sistemas de bombas y ventiladores (operando en modo LO para una potencia máxima del motor)
• Líneas de transporte y manipulación de materiales (aprovechando el modo HO para arranque dependiente de la carga)
• Compresores y mezcladores
• Ejes auxiliares de máquinas herramienta
• Maquinaria de embalaje
• Unidades de tratamiento de aire HVAC en edificios comerciales o industriales más grandes

Su rango de potencia de 30/37 kW cubre tamaños de motor que se encuentran en el límite entre los variadores de velocidad más pequeños y los sistemas de variadores más grandes montados en armario, lo que convierte al G120 en una opción práctica cuando el espacio en el panel y la flexibilidad de instalación son importantes.

Preguntas frecuentes

P1: ¿Este módulo de potencia funciona con todas las unidades de control SINAMICS G120?

La mayoría de las unidades de control G120 de las familias CU230P-2 y CU240E-2 se montan directamente en el PM240. Sin embargo, no todas las combinaciones de UC-PM son válidas; Siemens publica una matriz de compatibilidad en el manual de instalación del sistema G120 (disponible en el portal de soporte en línea de Siemens Industry) que confirma qué combinaciones están aprobadas. Si está reemplazando un variador que funcionaba anteriormente, iguale el número de pieza de la UC de la instalación existente en lugar de asumir que cualquier UC funcionará con este PM240.

P2: ¿Cuál es la diferencia entre el 6SL3224-0BE33-0UA0 (sin filtro) y el 6SL3224-0BE33-0AA0 (con filtro)?

El hardware dentro de ambas unidades es esencialmente el mismo: mismo tamaño de marco, misma potencia nominal, mismo chopper de frenado. La variante con filtro (0AA0) agrega un filtro de línea EMC de Clase A integrado, lo que la hace físicamente más alta (635 mm frente a 497 mm) y más adecuada para instalaciones donde las emisiones electromagnéticas conducidas deben cumplir con los requisitos de la Categoría C2 de EN 61800-3. El 0UA0 sin filtro se especifica donde ya existe un filtro externo en el panel, donde el variador está conectado a un suministro industrial exento de requisitos EMC estrictos, o donde el menor tamaño es una prioridad.

P3: ¿Se puede utilizar este variador en un suministro de 480 V, como se especifica en el título del producto?

Sí. El rango de entrada nominal de 380–480 V 3CA (±10%) significa que el variador está diseñado para operar correctamente a cualquier voltaje de suministro nominal entre 380 V y 480 V. Un suministro de 480 V cae dentro de este rango. La tolerancia de ±10% significa que el variador manejará voltajes transitorios de hasta aproximadamente 528 V sin fallar, lo cual es útil en sistemas de suministro donde la regulación de voltaje es imperfecta.

P4: ¿El 6SL3224-0BE33-0UA0 sigue en producción?

Este número de pieza específico ha sido listado por algunos distribuidores como descontinuado o transicional. Siemens desarrolla activamente la plataforma G120, y las configuraciones sucesoras pueden tener números de pieza actualizados que reflejen revisiones de hardware revisadas. Para proyectos en curso, es aconsejable confirmar la disponibilidad actual y verificar si se aplica un número de pieza de reemplazo directo. Las unidades reacondicionadas y de intercambio de proveedores de automatización industrial de buena reputación siguen siendo una opción práctica para aplicaciones de mantenimiento.

P5: ¿Qué resistencia de frenado se debe emparejar con este módulo?

La resistencia de frenado adecuada depende de la potencia de frenado que requiera su aplicación, específicamente la potencia de frenado pico, el ciclo de trabajo de los eventos de frenado y la energía total a disipar por ciclo. Siemens publica guías de dimensionamiento de resistencias en el manual de instalación de hardware SINAMICS G120 (número de documento 6SL3097-4AL00-0BP3 o equivalente para su versión de firmware). Como punto de partida, la resistencia debe tener una potencia nominal para la potencia pico del chopper del PM240 y estar dimensionada térmicamente para la tasa de repetición de sus ciclos de desaceleración. Subdimensionar la resistencia es un error común de puesta en marcha que conduce a una parada térmica prematura.

Nota: El módulo de potencia 6SL3224-0BE33-0UA0 se suministra sin Unidad de Control ni panel de operador. La funcionalidad completa del sistema requiere una Unidad de Control SINAMICS G120 compatible, que se pide por separado. Siempre verifique las especificaciones con la hoja de datos del producto de Siemens antes de la instalación.
