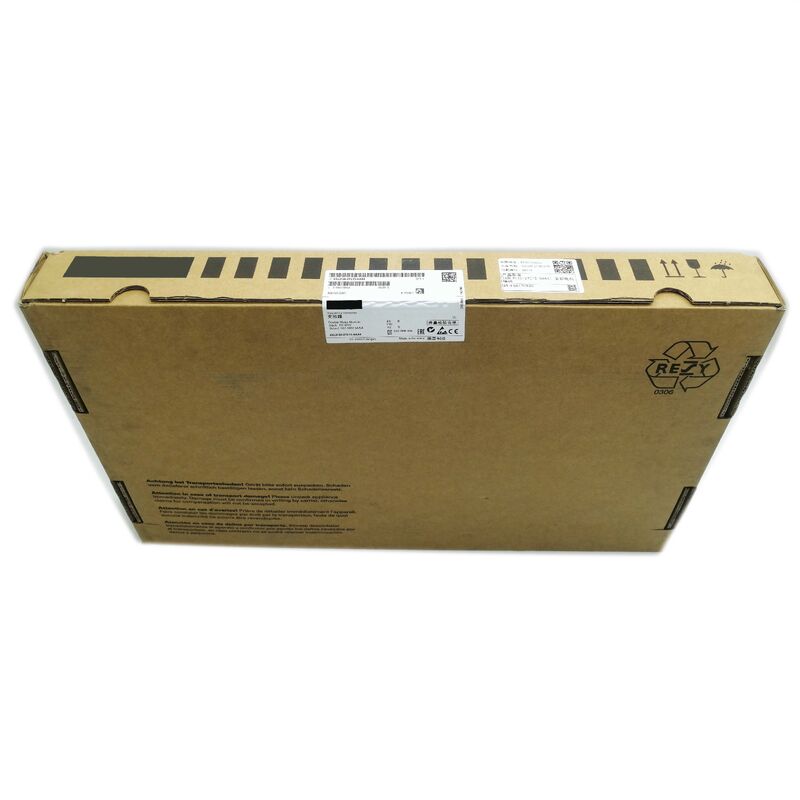

Módulo Doble de Motor Siemens 6SL3120-2TE15-0AA4 SINAMICS S120
Formato Booksize | 2 * 5A | Entrada 600 VDC | Salida 400V 3AC | Drive-CLiQ | Safety Integrated Extendido | IP20
Dos Ejes, Una Carcasa Compacta
El Siemens 6SL3120-2TE15-0AA4 es un módulo doble de motor booksize SINAMICS S120 con una potencia nominal de salida de 2 * 5A, que sirve a dos ejes independientes desde una carcasa compacta. Se alimenta del enlace DC compartido mantenido por el Módulo de Línea aguas arriba, se comunica con la Unidad de Control a través de Drive-CLiQ e incluye la capacidad completa de Safety Integrated Extendido en ambos canales de serie.
Especificaciones Técnicas
| Número de Pieza |
6SL3120-2TE15-0AA4 |
| Serie |
SINAMICS S120 |
| Tipo de Módulo |
Módulo Doble de Motor (Inversor de 2 ejes) |
| Formato de Carcasa |
Booksize |
| Tensión de Entrada del Enlace DC |
600 VDC |
| Tensión de Salida |
400 V, 3 fases AC |
| Corriente Nominal de Salida (cada eje) |
5 A |
| Corriente de Carga Base (cada eje) |
4.3 A |
| Corriente del Enlace DC |
6 A |
| Rango de Frecuencia de Salida |
0 a 650 Hz |
| Capacidad de Sobrecarga |
150% durante 60s / 200% durante 3s |
| Método de Enfriamiento |
Enfriamiento por aire interno |
| Interfaz de Comunicación |
Drive-CLiQ |
| Funciones de Seguridad |
Safety Integrated Extendido (STO, SS1, SLS, SBC) |
| Grado de Protección |
IP20 |
| Temperatura de Operación |
0°C a +40°C (posible reducción de potencia hasta +50°C) |
| Conexiones de Motor |
2 * conectores enchufables |
| Conexión del Bus DC |
2 * barras de bus de enlace DC integradas |
| Bus DC de 24V |
Barra de bus DC de 24V integrada |
| Entradas de Parada Segura |
2 (uno por canal) |
| Control Seguro del Freno del Motor |
2 (uno por canal) |
| País de Origen |
Alemania |
Características Clave
- Diseño compacto de doble eje que ahorra espacio en el armario y reduce el número de componentes
- Capacidad de sobrecarga del 150%/200% para manejar demandas de aceleración pico
- Rango de frecuencia de salida de 0 a 650 Hz que soporta motores de alta velocidad y alto número de polos
- Funciones de seguridad independientes para cada eje (STO, SS1, SLS, SBC)
- Interfaz Drive-CLiQ para reconocimiento y configuración automática de módulos
- Enfriamiento por aire interno que elimina la necesidad de sistemas de enfriamiento externos
Preguntas Frecuentes
¿Cuál es la potencia nominal que corresponde a la corriente de salida de 5A por canal?
A una salida de 400V trifásica y una corriente nominal de 5A, cada canal entrega aproximadamente 2.7 kW de potencia de salida continua, adecuada para motores servo y motores asíncronos compactos en el rango de sub-3kW.
¿Pueden los dos canales de motor operar de forma completamente independiente, incluyendo eventos de seguridad independientes?
Sí. Cada canal tiene su propia entrada de Parada Segura y salida de Control Seguro del Freno del Motor, lo que permite paradas independientes activadas por seguridad sin afectar al otro canal.
¿Cuál es la diferencia entre el 6SL3120-2TE15-0AA4 y el 6SL3120-2TE15-0AD0?
Ambos son Módulos Dobles de Motor booksize SINAMICS S120 con una potencia nominal de 2 * 5A. El AA4 es el tipo booksize estándar actual, mientras que el AD0 es el tipo booksize D con un perfil más estrecho para instalaciones de armario ajustadas.
¿Requiere este módulo enfriamiento externo o un conducto de enfriamiento?
No. El módulo tiene enfriamiento por aire completamente interno con un ventilador integrado. No se requiere un soplador externo, intercambiador de calor o conexión a conducto de enfriamiento.
¿Qué variantes de Unidad de Control son compatibles con este módulo?
Compatible con cualquier Unidad de Control capaz de SINAMICS S120 que soporte Módulos de Motor booksize a través de Drive-CLiQ, incluyendo CU320-2, CU310-2, SIMOTION D y unidades de control CNC integradas SINUMERIK.
