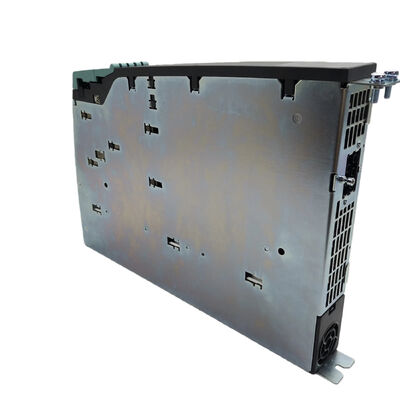

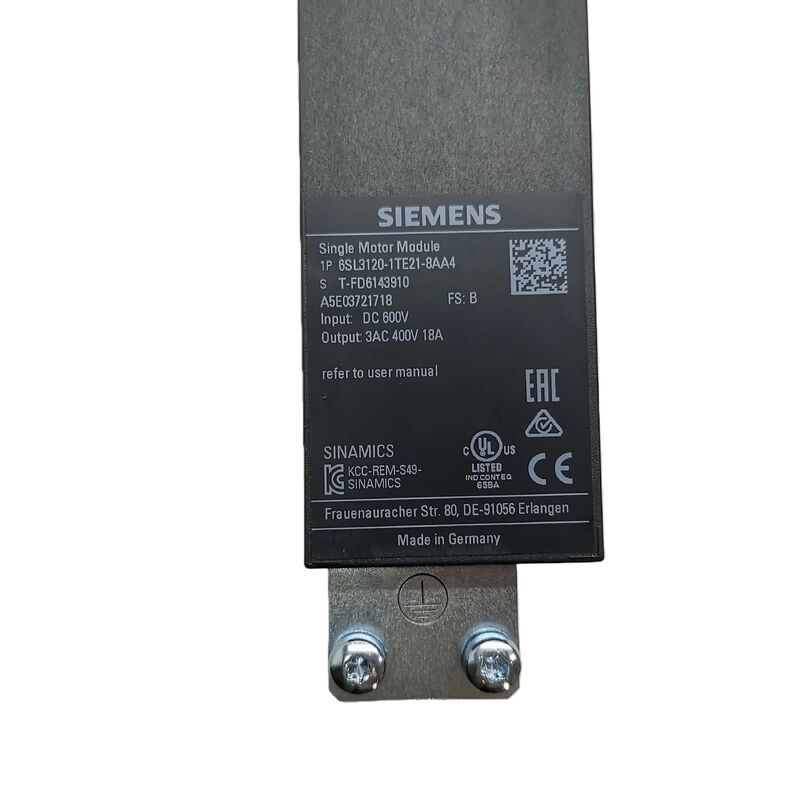

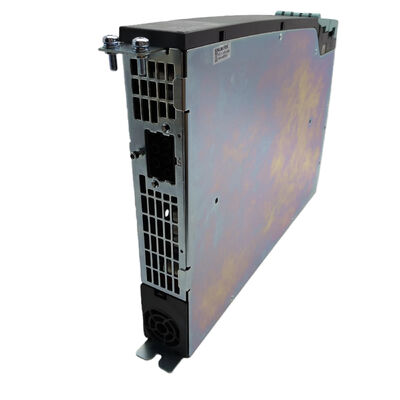

Módulo de Motor Único Siemens 6SL3120-1TE21-8AA4 SINAMICS S120
Formato Booksize | 18A | 9.7 kW | Entrada 600 VDC | 400V 3AC | Drive-CLiQ | Seguridad Integrada Extendida | IP20
Un Eje. Rendimiento Completo. Sin Compromisos.
En cualquier sistema de automatización multieje, no todos los ejes necesitan compartir su inversor con otro. Los ejes de avance de alto par, los exigentes variadores de husillo y los ejes de posicionamiento críticos —especialmente aquellos con cargas dinámicas pesadas o requisitos de seguridad independientes— merecen recursos de accionamiento dedicados. El Siemens 6SL3120-1TE21-8AA4 es un módulo de motor de un solo eje en formato booksize SINAMICS S120, que entrega una salida nominal de 18A a 9.7 kW a un solo motor con toda la inteligencia, arquitectura de seguridad y conectividad Drive-CLiQ que define la plataforma S120.
Donde un módulo de motor doble divide los recursos entre dos ejes, este módulo dedica todo a uno: la salida de corriente completa de 18A, la entrada independiente de parada segura, el control individual del freno del motor seguro y el conjunto completo de funciones de Seguridad Integrada Extendida — todo en un solo canal dedicado dentro de la pila booksize.
Especificaciones Técnicas
| Parámetro |
Valor |
| Número de Pieza |
6SL3120-1TE21-8AA4 |
| Serie |
SINAMICS S120 |
| Tipo de Módulo |
Módulo de Motor Único (inversor de 1 eje) |
| Formato de Carcasa |
Booksize |
| Voltaje de Entrada del Bus DC |
510 - 720 VDC (nominal 600 VDC) |
| Voltaje de Salida |
400 V, 3 fases AC |
| Corriente de Salida Nominal |
18 A |
| Corriente de Carga Base |
15.3 A |
| Potencia de Salida Nominal |
9.7 kW |
| Rango de Frecuencia de Salida |
0 a 650 Hz (modo servo) |
| Frecuencia de Pulso |
4.0 kHz |
| Suministro de Electrónica de 24V DC |
tolerancia de -15% a +20% |
| Método de Enfriamiento |
Enfriamiento por aire interno |
| Interfaz de Comunicación |
Drive-CLiQ |
| Funciones de Seguridad |
Seguridad Integrada Extendida |
| Cumplimiento de Estándares de Seguridad |
SIL 2 (IEC 61508) / PL d, Categoría 3 (EN ISO 13849-1) |
| Certificaciones |
CE, cULus |
| Entradas de Parada Segura |
1 |
| Control de Freno de Motor Seguro |
1 |
| Entrada de Sensor de Temperatura |
1 |
| Grado de Protección |
IP20 |
| Temperatura de Operación |
0°C a +40°C |
| Peso |
Aprox. 5 kg |
| País de Origen |
Alemania |
18A Nominal / 15.3A Carga Base: Entendiendo las Dos Cifras de Corriente
Dos clasificaciones de corriente aparecen en la especificación de este módulo, y la distinción es importante al dimensionar un grupo de accionamiento S120. La corriente nominal de 18A es la capacidad pico en estado estacionario para aplicaciones servo y vector exigentes — el número que coincide con la corriente de placa del motor para servicio continuo de alto par. La corriente de carga base de 15.3A es la cifra reducida para aplicaciones de servicio pesado donde el motor funciona continuamente a par elevado sin desaceleración intermitente para permitir la recuperación térmica.
Para la mayoría de las aplicaciones de ejes de avance servo con sus ciclos de trabajo inherentes de aceleración-desaceleración, se aplica la corriente nominal completa de 18A. Para aplicaciones de proceso continuo — variadores de husillo que mantienen una carga de corte constante, variadores de cinta transportadora bajo torque sostenido — la corriente de carga base de 15.3A es la referencia de dimensionamiento conservadora. La elección entre las dos depende del perfil de servicio específico, y el software de ingeniería SIZER de Siemens puede calcular la cifra apropiada para un ciclo de aplicación dado.
Seguridad Integrada Extendida: Certificado a SIL 2 y PL d
La arquitectura de seguridad del 6SL3120-1TE21-8AA4 no es una característica adicional — es firmware residente dentro del propio módulo, certificado a Nivel de Integridad de Seguridad 2 según IEC 61508 y Nivel de Rendimiento d, Categoría 3 según EN ISO 13849-1. Esto significa que las funciones de seguridad cumplen con estándares verificados independientemente para tolerancia a fallos y probabilidad de fallo, lo cual es importante cuando el módulo se incorpora a la evaluación formal de seguridad de una máquina.
Las funciones disponibles de Seguridad Integrada Extendida incluyen Parada Segura de Par (STO), Parada Segura 1 (SS1), Velocidad Limitada de Forma Segura (SLS) y Control de Freno Seguro (SBC). Cada función opera a través de la entrada dedicada de parada segura y la salida de control de freno en el módulo, sin requerir un relé de seguridad externo o PLC de seguridad para las funciones residentes en el variador. La entrada del sensor de temperatura del motor proporciona monitoreo adicional de protección térmica como parte del esquema de protección integral del módulo.
Para los fabricantes de máquinas que trabajan con los requisitos de la Directiva de Máquinas de la UE, tener funciones de seguridad certificadas a este nivel y residentes en el módulo de accionamiento simplifica considerablemente la documentación de validación de seguridad — la certificación del módulo cubre la cadena de seguridad del lado del accionamiento.
Drive-CLiQ: Inteligencia Integrada
La interfaz Drive-CLiQ es cómo el 6SL3120-1TE21-8AA4 se convierte en algo más que una etapa de potencia. A través de un solo cable de fibra óptica o de cobre digital a la Unidad de Control, el módulo comunica retroalimentación en tiempo real, estado de fallos, datos de parámetros y su propia placa de identificación electrónica — la identificación de hardware incorporada que permite a la Unidad de Control reconocer exactamente qué módulo está presente y configurar los objetos de accionamiento en consecuencia.
Al encender, la Unidad de Control lee automáticamente la placa de identificación del módulo. En un escenario de reemplazo, esto significa que el sistema reconoce el nuevo módulo sin entrada manual de parámetros. Para el ingeniero de puesta en marcha, elimina un posible error de configuración que de otro modo podría aparecer durante el primer encendido. Para el técnico de mantenimiento que reemplaza un módulo defectuoso, significa que la máquina puede volver a estar en servicio más rápido.
El módulo se envía con un cable Drive-CLiQ precortado para la conexión entre módulos dentro de la pila booksize.
Frecuencia de Salida de 650 Hz: La Capacidad Oculta
El techo de frecuencia de salida de 650 Hz en modo de control servo es sustancialmente más alto que la mayoría de los VFD estándar, y existe por una buena razón. Los motores servo síncronos con alto número de polos requieren frecuencias eléctricas elevadas para producir velocidades mecánicas prácticas — un motor de 6 polos a 4.500 RPM necesita 225 Hz de salida; un motor de 10 polos a 6.000 RPM necesita 500 Hz. El techo de 650 Hz del módulo acomoda estas configuraciones de motores servo de alta velocidad sin requerir un inversor especializado.
Para motores de inducción estándar de 4 polos en aplicaciones de control vectorial, el techo de 300 Hz en modo de control vectorial cubre velocidades de eje muy por encima de cualquier requisito práctico. El amplio rango de frecuencia asegura que una plataforma de módulo sirva tanto a aplicaciones de control servo como vectorial sin sustitución.
Integración del Sistema: Dónde Encaja Este Módulo
El 6SL3120-1TE21-8AA4 ocupa una sola ranura en la pila de accionamiento booksize S120, posicionado aguas abajo del Módulo de Línea en el bus DC compartido. Se conecta a través de Drive-CLiQ a cualquier Unidad de Control S120 compatible — CU320-2 para aplicaciones multieje, CU310-2 para configuraciones más simples, o controladores integrados en plataformas SIMOTION D o SINUMERIK CNC.
El módulo soporta los tres modos de control SINAMICS S120: control servo para ejes de avance controlados por posición, control vectorial para accionamientos de motor de inducción de alto rendimiento, y control V/f para aplicaciones simples controladas por velocidad donde no se requiere ajuste completo en bucle cerrado. La selección del modo es un cambio de parámetro de software, no una modificación de hardware.
Las Unidades de Control y plataformas de sistema compatibles incluyen:
- SINUMERIK 840D sl— ejes de avance y husillo de máquinas herramienta CNC
- SIMOTION D— control de movimiento coordinado para embalaje, impresión y conversión
- CU320-2— automatización multieje general
- CU310-2— arquitecturas de sistema de un solo eje y más simples
Generación AA4: Estado Actual de Producción
El sufijo AA4 identifica esta como la generación de hardware activa actual en la clase de módulo de motor único de 18A, reemplazando la variante AA3 anterior (6SL3120-1TE21-8AA3). El reconocimiento automático de la placa de identificación de Drive-CLiQ maneja la compatibilidad hacia atrás de forma transparente — un módulo AA4 insertado en lugar de un AA3 en un sistema S120 existente es reconocido por la Unidad de Control sin cambios de firmware o entradas manuales de parámetros.
Preguntas Frecuentes
P1: ¿Cuál es la diferencia práctica entre elegir este módulo de motor único frente a un módulo de motor doble para una aplicación de dos ejes?
Un módulo de motor doble (como el 6SL3120-2TE21-8AA4, clasificado 2 × 18A) comparte su clasificación de corriente entre dos ejes. Si ambos ejes rara vez alcanzan su pico simultáneamente y ninguno requiere una salida continua de corriente completa, el módulo doble ofrece un rendimiento adecuado en la mitad del ancho de ranura del gabinete. El módulo único dedica los 18A completos y todos los recursos de seguridad a un eje — la elección correcta cuando un eje requiere par alto continuo, eventos de seguridad independientes o corriente pico garantizada que no se puede compartir. Para husillos de mecanizado de alto par o ejes de pórtico pesados, los módulos únicos suelen ser la especificación adecuada.
P2: ¿Puede este módulo operar con suministros de línea de 400V AC sin un Módulo de Línea?
No. El 6SL3120-1TE21-8AA4 acepta solo entrada de bus DC (510-720 VDC). Requiere un Módulo de Línea SINAMICS S120 aguas arriba para convertir el suministro de AC trifásico entrante al voltaje del bus DC. El Módulo de Línea también maneja la regeneración — devolviendo la energía de frenado al suministro durante la desaceleración. El módulo de motor en sí no tiene capacidad de entrada AC.
P3: ¿Qué Módulos de Línea SINAMICS S120 son compatibles con este módulo de motor?
Cualquier Módulo de Línea booksize S120 que mantenga 510-720 VDC en el bus DC es eléctricamente compatible — incluyendo las variantes Smart Line Module, Basic Line Module y Active Line Module en las clasificaciones de potencia apropiadas. La elección entre estos tipos de módulos de línea afecta si el sistema soporta la regeneración de potencia y qué compensación de calidad de potencia se necesita, pero cualquiera de ellos alimentará correctamente el 6SL3120-1TE21-8AA4 dentro del rango de voltaje del bus DC.
P4: ¿Reemplaza el módulo AA4 directamente al AA3 en instalaciones existentes?
Sí, en la gran mayoría de los sistemas booksize S120. Las especificaciones eléctricas, dimensiones físicas, interfaz Drive-CLiQ y conjunto de funciones de seguridad son idénticas entre AA3 y AA4. La Unidad de Control lee la placa de identificación electrónica del AA4 al encender y configura el objeto de accionamiento sin intervención manual. El foro de soporte industrial de Siemens confirma que el AA4 reemplaza al AA3 en sistemas basados en SIMOTION — la descarga del firmware y los datos de parámetros del accionamiento desde el controlador maneja la transición.
P5: ¿Qué causa típicamente fallas en este módulo y qué se debe inspeccionar preventivamente?
Los modos de falla más comunes en los módulos de motor booksize S120 son fallas de transistores IGBT por fallas del lado del motor (cortocircuitos en bobinados, fallas fase a fase), degradación de capacitores a lo largo de los años de operación y desgaste del ventilador de enfriamiento. Las medidas preventivas incluyen la inspección periódica del ventilador interno para verificar su velocidad correcta y un flujo de aire limpio, el monitoreo del voltaje del bus DC para niveles anormales que estresen los capacitores, y asegurar que la integridad del aislamiento del motor se verifique durante los intervalos de mantenimiento planificado en lugar de esperar a que una falla del módulo indique un problema del motor. Las lecturas de temperatura del módulo a través de Drive-CLiQ pueden proporcionar una advertencia temprana de un flujo de aire inadecuado antes de que ocurra una parada térmica.
