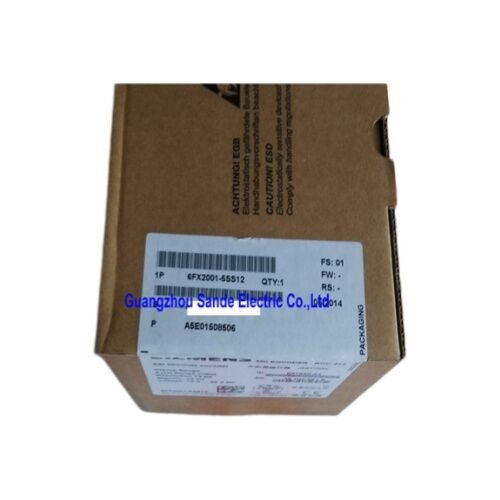

Codificador de Valor Absoluto Siemens 6FX2001-5SS12

Un Solo Giro | SSI de 13 bits | Brida de Tira | IP67 | Diseñado para Ecosistemas de Control de Movimiento Siemens

Precisión que No Necesita un Arranque en Caliente

Cada vez que una máquina se enciende, un codificador incremental comienza desde cero y trabaja para regresar a un punto de referencia conocido. Es una rutina que consume tiempo, añade ciclos de desgaste e introduce errores ocasionales de referenciación cuando las cosas van mal a mitad de ciclo.

El Siemens 6FX2001-5SS12 adopta un enfoque diferente. Como codificador de valor absoluto de un solo giro, emite un código de posición único para cada posición angular en todo el rango de 360° — desde el momento en que se aplica la energía. Sin carrera de referencia. Sin pérdida de datos de posición. El sistema de control sabe exactamente dónde está el eje, al instante.

Especificaciones Técnicas

Resolución de 13 bits — Lo que Realmente Significa en el Taller

Trece bits se traducen en 8.192 posiciones discretas por revolución. Dicho de otra manera, el codificador resuelve el movimiento angular hasta aproximadamente 0.044° por paso. Combinado con una precisión mecánica de ±27 segundos de arco — solo ±0.0074° — este nivel de precisión es muy adecuado para tareas exigentes de control de movimiento donde la repetibilidad posicional afecta directamente la calidad de la pieza.

A modo de contexto: a un radio de 100 mm, ±27 segundos de arco corresponden a una incertidumbre posicional lineal de aproximadamente ±0.013 mm. Ese es el tipo de tolerancia que importa en el contorneado de máquinas herramienta, el control de articulaciones robóticas y los equipos de ensamblaje de precisión.

Interfaz SSI — Fiable, Determinista, Resistente al Ruido

La Interfaz Serial Síncrona (SSI) ha sido un caballo de batalla en la detección de posición industrial durante décadas, y por una buena razón. Utiliza transmisión de señal diferencial, lo que le otorga una fuerte inmunidad al ruido eléctrico en entornos con variadores de frecuencia variable, motores grandes u otras fuentes de EMI funcionando cerca.

SSI también es determinista: el controlador inicia la transferencia de datos con una secuencia de pulsos de reloj, y el codificador responde con su palabra de posición en un marco de tiempo fijo y predecible. No hay retrasos en la arbitraje del bus, ni manejo de colisiones — solo datos de posición limpios y sincronizados por reloj bajo demanda. Para bucles de control de movimiento críticos en tiempo, esa predictibilidad es tan valiosa como la precisión misma.

Diseñado para Vivir Dentro de la Automatización Siemens

El 6FX2001-5SS12 no es solo un codificador SSI genérico — es un componente de control de movimiento Siemens que ha sido probado y certificado en sistema para integración directa con:

• SINUMERIK Sistemas CNC (incluyendo 840D sl y plataformas relacionadas)
• SINAMICS Sistemas de accionamiento (conectados a través de Módulos de Sensor SMC o SME)
• SIMOTION Sistemas de control de movimiento
• SIMATIC Controladores lógicos programables con módulos tecnológicos

Esto importa en la práctica. Los componentes probados en sistema eliminan las conjeturas en la configuración de parámetros, las conexiones de pines y la temporización de señales. Cuando algo necesita puesta en marcha o solución de problemas, la cadena de documentación de Siemens cubre este codificador como parte del ecosistema — no como un dispositivo externo de terceros.

IP67 y -40°C: Calificaciones Ambientales Serias

La clasificación IP67 confirma la protección contra la inmersión temporal completa en agua — mucho más allá de lo que la mayoría de las máquinas herramienta o entornos de ensamblaje jamás demandarán. La entrada de polvo está completamente bloqueada. Para aplicaciones cerca de estaciones de lavado o refrigerante, esta clasificación proporciona un margen real, no solo una casilla de verificación de cumplimiento.

El límite de operación en frío de -40°C es igualmente notable. La mayoría de los codificadores industriales alcanzan su límite inferior a -10°C o -20°C. El 6FX2001-5SS12 maneja entornos de almacenamiento en frío profundo, instalaciones exteriores en climas fríos o aplicaciones donde la máquina permanece en una instalación sin calefacción durante la noche antes del arranque del turno de la mañana.

Brida de Tira, M23 Axial — Detalles de Instalación

El diseño de brida de tira (brida de sujeción) permite un montaje axial seguro a un eje sin requerir un ajuste de precisión en el orificio — el collar de la brida sujeta el eje mecánicamente una vez apretado. Combinado con el eje sólido de 10 mm y la orientación del conector M23 axial, la huella de instalación es compacta y la salida del cable se realiza limpiamente a lo largo del eje, reduciendo el riesgo de enredos del cable en espacios reducidos.

El conector M23 es un formato de conector circular industrial estándar ampliamente utilizado en productos de codificadores Siemens, por lo que los ensamblajes de cable existentes de sistemas compatibles a menudo son reutilizables.

Preguntas Frecuentes

P1: ¿Requiere el 6FX2001-5SS12 una carrera de punto de referencia después del encendido?

No. Como codificador absoluto, emite un valor de posición único para cada ángulo del eje desde el momento en que se aplica la energía. El sistema de control recibe la posición actual inmediatamente — no se necesita ciclo de referenciación.

P2: ¿Cómo se conecta este codificador a un sistema de accionamiento SINAMICS?

El 6FX2001-5SS12 se conecta a los accionamientos SINAMICS a través de un Módulo de Sensor SINAMICS — ya sea la variante SMC (Montado en Gabinete) o SME (Montado en Motor), dependiendo de la topología de su accionamiento. El módulo de sensor maneja el protocolo SSI y presenta los datos de posición al controlador de posición interno del accionamiento.

P3: ¿Cuál es la diferencia entre el 6FX2001-5SS12 y el 6FX2001-5QS12?

Ambos son codificadores absolutos de un solo giro SSI de 13 bits con las mismas especificaciones eléctricas. La diferencia física clave es la orientación del conector: el 6FX2001-5SS12 tiene un enchufe de brida axial (el cable sale a lo largo del eje), mientras que el 6FX2001-5QS12 tiene un enchufe de brida radial (el cable sale perpendicular al eje). Elija según su geometría de instalación y las restricciones de enrutamiento del cable.

P4: ¿Es este codificador compatible con controladores SSI de terceros, o solo con sistemas Siemens?

El protocolo SSI en sí es un estándar industrial abierto, por lo que el 6FX2001-5SS12 puede interactuar con cualquier controlador compatible con SSI siempre que se cumplan los requisitos de frecuencia de reloj, longitud de palabra de datos y tensión de alimentación. Dicho esto, está diseñado, probado y documentado específicamente como parte del ecosistema de automatización Siemens, por lo que la integración nativa con las plataformas SINUMERIK, SINAMICS y SIMOTION siempre será el camino más sencillo.

P5: ¿Cuál es la longitud máxima de cable admitida con SSI a esta resolución?

La longitud del cable SSI depende de la frecuencia del reloj — velocidades de reloj más bajas permiten recorridos de cable más largos. A las velocidades de reloj SSI típicas utilizadas con codificadores de 13 bits (alrededor de 100-200 kHz), generalmente se pueden lograr longitudes de cable de hasta 100 metros utilizando un cable blindado apropiado. Para recomendaciones exactas, consulte la documentación del Módulo de Sensor SINAMICS relevante para su instalación.
