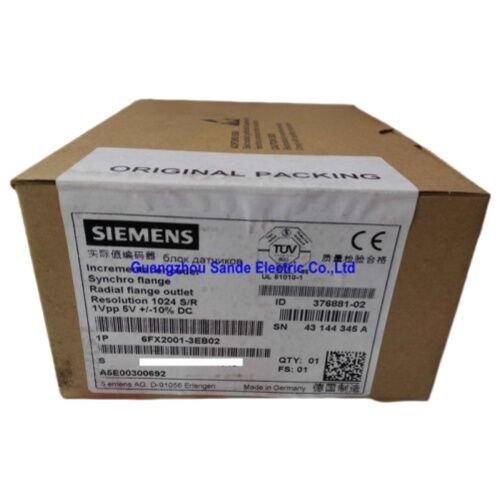

Siemens 6FX2001-3EB02 Encoder incremental Precisión Sin/Cos de retroalimentación para el control de movimiento industrial

Cuando su máquina CNC o servo drive exige retroalimentación en la que realmente puede confiar, el Siemens 6FX2001-3EB02 lo hace.1,024 pulsos por revolución, lo que lo convierte en una opción para los ingenieros que ejecutan plataformas SINUMERIK, SINAMICS, SIMOTION o SIMATIC.

Lo que hace que este codificador se destaque

En su núcleo, el 6FX2001-3EB02 utiliza el escaneo optoelectrónico de un disco de indexación, un LED ilumina el patrón de línea del disco y los elementos fotoelectrónicos recogen las transiciones de luz a oscuridad resultantes..El resultado: dos señales de vía sinusoidales (A y B) desplazadas por 90°, más un pulso de referencia (R), emitido a un nivel de señal de1 Vpp sin/cosa la electrónica de aguas abajo.

A diferencia de los codificadores TTL estándar que producen ondas cuadradas digitales,la señal de 1 Vpp lleva datos de forma de onda interpolables que significa que el sistema de control puede dividir matemáticamente cada período en cientos de sub-cuentos, empujando la resolución efectiva mucho más allá de las líneas de base 1.024.

Especificaciones técnicas en un vistazo

Construido para los ecosistemas de control de movimiento de Siemens

Este codificador no es sólo un sensor genérico es unComponente certificado probado por el sistemaoptimizado para toda la familia de automatización de Siemens:

• SINUMERIKSistemas CNC (molido, girado y rectificado)
• Las demás:con una capacidad de transmisión superior a 300 W
• Simulacióncontroladores de movimiento
• Las condiciones de los productossistemas lógicos programables

El emparejamiento con las unidades Siemens SIMODRIVE o SINAMICS que procesan de forma nativa la señal diferencial de 1 Vpp significa cero hardware de acondicionamiento adicionaltrayectoria de señal validada desde el eje hasta el controlador.

Dónde se utiliza este codificador

Siempre que la posición angular precisa o la retroalimentación de la velocidad no sea negociable, el 6FX2001-3EB02 encaja perfectamente en:

• Centros de mecanizado CNC de varios ejes✓ seguimiento del eje lineal y del eje del husillo en tiempo real
• Líneas de ensamblaje automatizadas- mantener sincronizado el movimiento del transportador y el del robot
• Máquinas y aparatos de impresión y embalaje un registro estricto en el manejo de la web de alta velocidad
• Prensas para formar metales retroalimentación fiable de la posición del golpe bajo vibración continua

El diseño de la brida síncrona hace que el montaje del eje sea limpio y repetible, mientras que la orientación del conector radial da flexibilidad al enrutamiento de cables en recintos apretados.

Ordenamiento y nota de compatibilidad

El 6FX2001-3EB02 pertenece a la familia de codificadores incrementales 6FX2001 más amplia de Siemens, que abarca múltiples interfaces de salida sin/cos, RS 422/TTL y HTL en varias resoluciones.Si su controlador de accionamiento requiere una salida digital TTL/RS 422 en lugar del formato analógico sin/cos, el6FX2001-2EB02 y otrosLa variante ofrece el mismo factor de forma mecánica con una interfaz eléctrica diferente.

Preguntas frecuentes

P1: ¿Qué diferencia la salida sin/cos de 1 Vpp de un codificador TTL estándar?

La señal sinusoidal permite al controlador de accionamiento interpolarse dentro de cada ciclo de pulso, ofreciendo una resolución efectiva mucho más fina que las 1.024 líneas en bruto.Los codificadores TTL emiten pulsos discretos sin datos de subperíodo más sencillos de conectar, pero sin espacio para la interpolación.

P2: ¿Para qué plataformas de Siemens está certificado este codificador?

Lleva la certificación del sistema para los controles CNC SINUMERIK, las unidades SINAMICS, los controladores de movimiento SIMOTION y los sistemas SIMATIC.Siempre confirme que el puerto de retroalimentación de su unidad acepta una entrada analógica sin/cos de 1 Vpp antes de la instalación.

P3: ¿Funcionará este codificador con servodrives de terceros?

Sí ️ cualquier unidad o controlador equipado con una entrada de codificador sin/cos de diferencial de 1 Vpp puede funcionar con el 6FX2001-3EB02.Esta interfaz es ampliamente adoptada en plataformas servo industriales europeas y asiáticasCompruebe las especificaciones de entrada del codificador de su controlador específico para confirmar la compatibilidad.

P4: ¿Qué tan lejos puede recorrer el cable del codificador desde el codificador hasta la unidad?

La documentación técnica de Siemens especifica una longitud máxima de cable de150 metrospara la interfaz sin/cos de 1 Vpp. Para una mejor integridad de la señal en circuitos más largos, utilice un cable codificador de pareja retorcida blindado con conexión a tierra adecuada en ambos extremos.

P5: ¿Cuáles son los requisitos de montaje mecánico?

El 6FX2001-3EB02 utiliza unde las que se trate:con una longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitud de la longitudDiámetro de 6 mmEl conector de la brida radial mantiene la salida del cable compacta, útil cuando el espacio de instalación es limitado.

Número de la parte:6FX2001-3EB02El fabricante:Siemens AG. ¿Qué es esto?La serie:SIMODRIVE / Encoders de control de movimientoInterfaz:Sin/Cos 1 VppResolución:1,024 P/R
