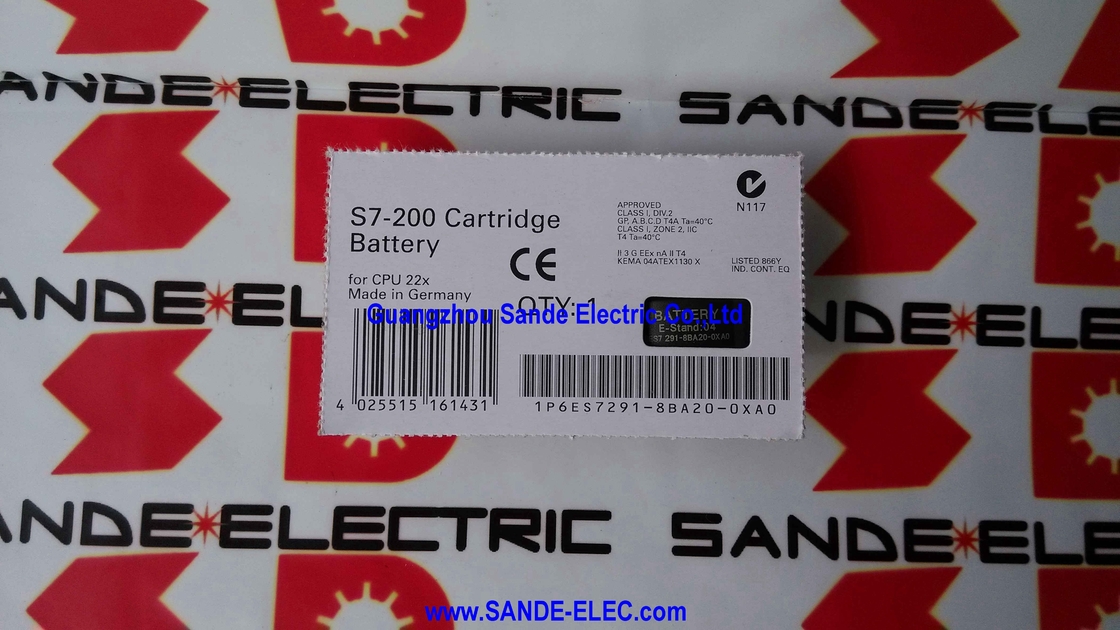

6ES7291-8BA20-0XA0 ∙ SIMATIC S7-200 Módulo de batería BC 291 ∙ Buffer de datos a largo plazo / ranura de módulo de memoria / CPU S7-22X

¿Qué datos protege la batería?

La CPU SIMATIC S7-200 retiene ciertos tipos de datos en la RAM: contenido del bloque de datos (DB), valores de reloj de la hora del día, memoria de bits de retención, temporizadores de retención y contadores de retención.Todos ellos dependen de la energía para sobrevivir.Durante el funcionamiento normal, un supercondensador incorporado en la CPU S7-22X mantiene estos datos a través de breves interrupciones normalmente durante unos días a temperatura ambiente.

Para períodos de apagón más largos – apagones planificados, interrupciones estacionales, ventanas de mantenimiento extendidas, equipos almacenados como repuesto en frío – la carga del supercondensador no es suficiente.El módulo de batería BC 291 extiende el período de retención de datos de días a mesesMientras la batería está instalada y la CPU está apagada, todos los datos de retención designados permanecen intactos independientemente de la duración del corte.

El programa de usuario en la CPU S7-22X se almacena en EEPROM y sobrevive a la pérdida de energía indefinidamente sin una batería.El BC 291 protege específicamente los datos de tiempo de ejecución que residen en la RAM.

Especificaciones clave

Escenarios de aplicación

Línea de producción estacional:Una máquina de embalaje funciona estacionalmente los parámetros de proceso almacenados en bloques de datos de retención) a través del cierreCuando se reanude la producción, la máquina se reinicia con los datos intactos.

Gestión de la CPU de repuesto en frío:Un departamento de mantenimiento mantiene una CPU S7-224 preconfigurada como un repuesto frío.para que pueda ser instalado en la máquina sin necesidad de una recarga completa de datos desde el SCADA o PC de programación.

Proceso de renovación de la planta:Una planta de proceso realiza un cierre de mantenimiento anual de 6 semanas con aislamiento eléctrico completo de los paneles de control.

Preguntas frecuentes

P1: ¿Cuál es la química de la batería y la vida útil del BC 291?

El BC 291 utiliza la química de baterías a base de litio, clasificada en virtud del Reglamento del artículo 33 del REACH por la presencia de un disolvente orgánico controlado en concentraciones superiores al 0,1% en peso.La vida útil de la batería depende de la temperatura ambiente durante el almacenamiento y el funcionamientoVerifique la fecha de producción en la etiqueta del módulo; los módulos almacenados durante varios años antes de la instalación pueden haber reducido la capacidad restante.Instalar una nueva BC 291 en cada intervalo de mantenimiento previsto si la retención de datos a largo plazo es crítica.

P2: ¿El BC 291 también conserva el programa de usuario?

No. El programa de escalera de usuario o FBD en la CPU S7-22X se almacena en EEPROM y no es volátil ¢ se conserva indefinidamente sin ninguna fuente de alimentación.El BC 291 sólo extiende la retención de datos de RAM retentivaSe trata de la memoria de bits de retención, los valores de los bloques de datos, los temporizadores y contadores de retención y el reloj en tiempo real.un cartucho de memoria EEPROM opcional (6ES7291-8GC00-0XA0 o similar) proporciona una capa de copia de seguridad adicional del programa pero ocupa la misma ranura que el BC 291.

P3: ¿Cómo se pueden confirmar los datos de retención de la CPU después de la instalación de BC 291?

Después de montar el BC 291 y la potencia de ciclo,Use STEP 7 Micro/WIN (o STEP 7-MicroWIN SMART para las variantes SMART) para leer el bloque de datos de la CPU y el contenido de la memoria de retención a través del cable de programación. Comparar con los valores esperados antes del apagado. Esto confirma que la batería mantuvo los datos durante la interrupción.

P4: ¿Puede el BC 291 ser intercambiado con la CPU encendida?

El procedimiento recomendado es instalar o quitar el BC 291 con la CPU apagada.No se recomienda insertar o quitar la batería con la energía encendida la ranura de la batería comparte la abertura de la carcasa que proporciona acceso a los circuitos internos de la CPU, y el riesgo de manejo para los circuitos adyacentes supera el beneficio de un intercambio en caliente.

P5: ¿Qué reemplaza el BC 291 para los nuevos sistemas S7-200?

El 6ES7291-8BA20-0XA0 fue descontinuado en abril de 2021, en línea con el final general de vida de la plataforma SIMATIC S7-200.Las plataformas S7-200 SMART y SIMATIC S7-1200 tienen sus propios mecanismos de retención de datos Las instalaciones S7-200 existentes pueden obtener módulos BC 291 de canales de piezas de repuesto industriales.
