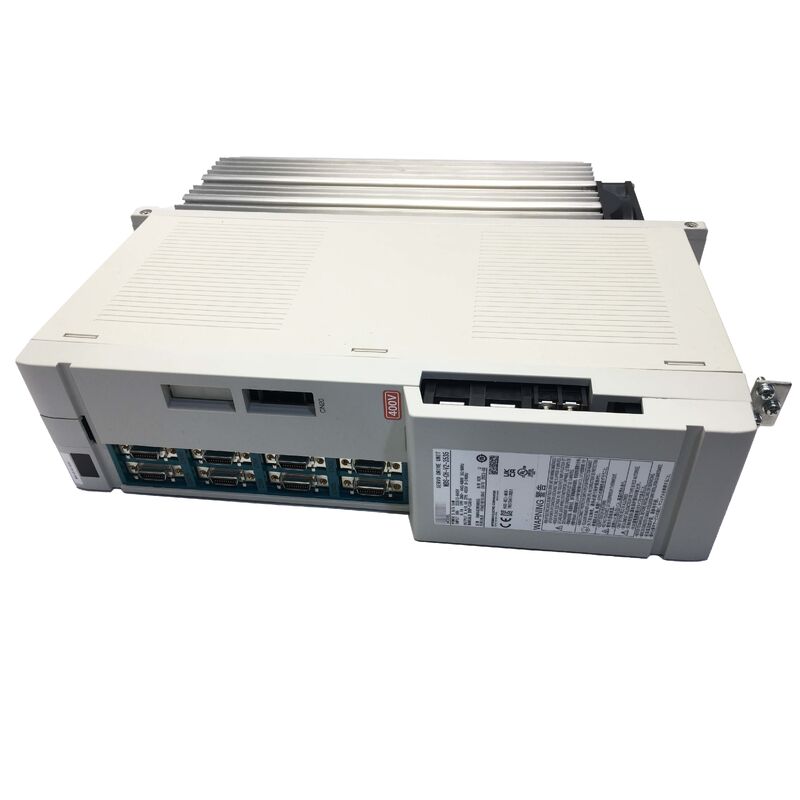

MDS-CH-V2-3535 Mitsubishi nueva fábrica sellada servo unidad de accionamiento MDSCHV23535

MDS-CH-V2-3535 ∙ Mitsubishi MDS-CH Servo Drive de doble eje ∙ 3.5kW + 3.5kW / 2 Ejes / 400V / Máquina Herramienta CNC

Arquitectura de transmisión híbrida combinada de Mitsubishi

The MDS-CH series is Mitsubishi Electric's Combined Hybrid drive platform — a compact drive architecture where multiple servo axis channels are integrated into a single drive unit sharing a common power supply busLa designación "CH" indica el diseño híbrido combinado: PCB de servoamplificador separados para cada canal de eje dentro de una carcasa física de accionamiento.

El MDS-CH-V2-3535 proporciona dos canales de servoeje independientes cada uno con una potencia nominal de 3,5 kW en una sola unidad.

Especificaciones clave

MDS-CH en el sistema de accionamiento CNC de Mitsubishi

La serie MDS-CH integra dentro de la arquitectura del sistema de accionamiento de Mitsubishi:

Modulo de suministro de energía (MDS-CH-CV):Convierte la red de corriente al bus compartido de corriente continua que suministra todos los servos y accionamientos del eje MDS-CH en el sistema.

Se aplicarán los siguientes requisitos:Las unidades de inversor que controlan los servomotores desde el bus compartido de CC. El MDS-CH-V2-3535 es un servomotor de doble canal en esta familia.

Las unidades de eje de husillo (MDS-CH-SP):Unidades de inversor que controlan los motores de husillo.

El MDS-CH-V2-3535 se conecta al CNC de Mitsubishi a través de la SSCNET (Servo System Controller NETwork) ¢ la red serie de alta velocidad de FANUC para la comunicación de servo entre el CNC y los amplificadores de accionamiento.

Escenarios de aplicación

Reemplazo de dos ejes del centro de mecanizado CNC:Un centro de mecanizado CNC de Mitsubishi desarrolla fallas de servo en dos ejes atendidos por el MDS-CH-V2-3535.

Puesta en marcha del sistema de accionamiento CNC:Se instala una nueva máquina herramienta Mitsubishi CNC. La MDS-CH-V2-3535 se pone en marcha como el servoaccionamiento dual que sirve a dos de los canales del eje de la máquina.

Preguntas frecuentes

P1: ¿Cómo puedo identificar qué ejes son servidos por el MDS-CH-V2-3535 en mi sistema CNC?

La asignación del eje para cada unidad MDS-CH está determinada por la posición de la unidad en la cadena de comunicación SSCNET y la configuración de la dirección del eje configurada en los parámetros de Mitsubishi CNC.Compruebe la tabla de parámetros de asignación de la unidad CNC o la documentación eléctrica de la máquina herramienta para identificar qué ejes físicos corresponden a los dos canales en MDS-CH-V2-3535.

P2: ¿Pueden funcionar simultáneamente los dos canales del MDS-CH-V2-3535?

Sí, ambos canales del servo eje operan simultáneamente e independientemente, cada uno ejecutando su propia velocidad y circuitos de control de corriente a la velocidad de actualización del servo.El bus compartido de CC suministra ambos canales al mismo tiempo, permitiendo un movimiento coordinado de varios ejes según lo ordenado por la interpolación CNC.

P3: ¿Qué sucede si un canal del eje falla? ¿continúa funcionando el otro canal?

Si la falla es específica del canal (por ejemplo, una sobrecorriente del motor en un eje), el otro canal puede continuar funcionando mientras el canal defectuoso está en alarma.Si el fallo afecta el bus de alimentación compartido o la comunicación SSCNETLa pantalla de alarma del CNC identifica el canal defectuoso y el tipo de falla.

P4: ¿Requiere la sustitución de MDS-CH-V2-3535 el respaldo de los parámetros del servo?

Los parámetros de servo para ambos canales de eje residen en la memoria de parámetros de la Mitsubishi CNC, no en la unidad de accionamiento.Después de montar el repuesto, el CNC descargará los parámetros del eje correspondientes a la nueva unidad de accionamiento durante la secuencia de inicialización de encendido.
