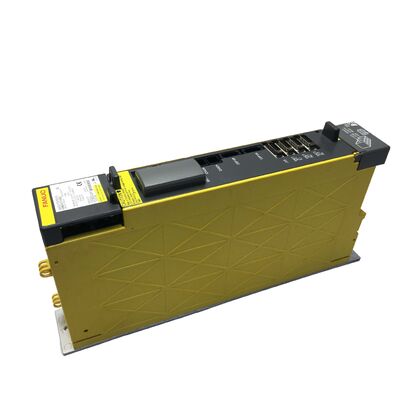

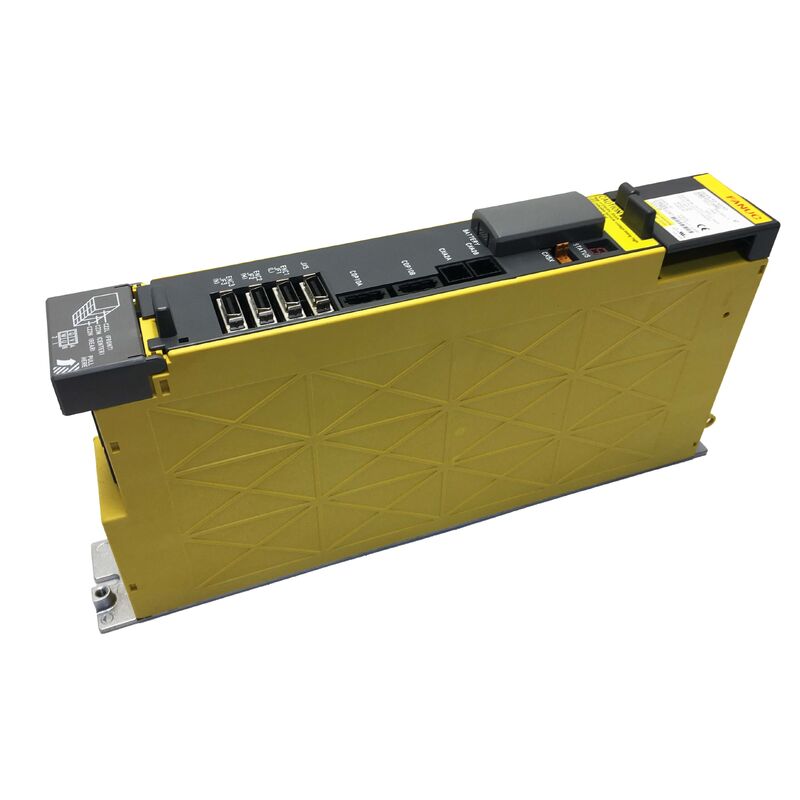

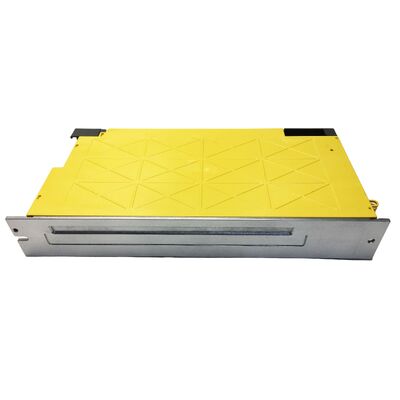

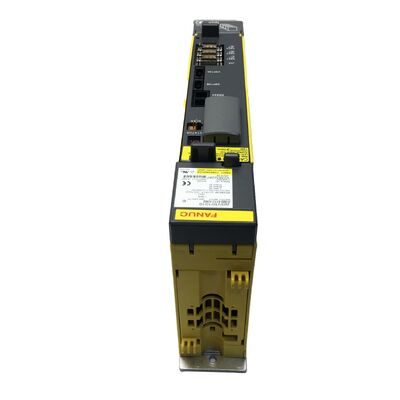

Amplificador servo Fanuc A06B-6117-H302 A06B6117H302 Unidad servo genuina nueva

Número de la parte:Se aplicarán los siguientes requisitos:
La serie:Modulo de servoamplificador alfa i (αi)
Modelo:Las condiciones de los controles de seguridad deberán ser las siguientes:
Configuración:Tres ejes -- Ejes L, M y N
Condición:Nuevo / Renovado / Disponible para el intercambio

ElEl número de unidades de producción será el siguiente:es el servoamplificador de tres ejes más pequeño de la gama de servoacciones Alpha i (αi) de Fanuc. Este modelo SVM3-10/10/10i HRV acciona tres servoejes independientes desde un solo módulo compacto,con una potencia nominal de entrada de 283-339 V y de salida de 240 V de hasta 3 A por eje (L, M y N). Ocupando solo 60 mm de ancho de gabinete, utiliza un disipador de calor interno con ventiladores de enfriamiento en lugar de requerir disipadores de calor montados en la parte trasera como módulos más grandes.La designación HRV indica el algoritmo de control de vectores de alta respuesta de Fanuc, proporcionando una respuesta de par más rápida y un control de velocidad más estricto en comparación con los accionamientos anteriores de la serie Alpha. Desde su introducción alrededor de 2005, el A06B-6117-H302 ha establecido una base de instalación sustancial en centros de mecanizado pequeños y medianos, centros de torneado,y máquinas de producción de varios ejes que requieren una capacidad de accionamiento de tres ejes desde una sola ranura de amplificador.

El SVM3-10/10/10i representa el módulo de triple eje de nivel de entrada en la familia de servoamplificadores αi.Su ancho de gabinete de 60 mm consolida lo que de otro modo serían tres amplificadores de un solo eje separados en una sola unidad con entrada de alimentación compartida, capacidad compartida de buses y mantenimiento simplificado. Este factor de forma compacto proporciona ventajas significativas en máquinas con espacio de gabinete limitado, particularmente cuando se manejan las unidades de alimentación X, Y y Z que realizan la mayoría de los trabajos de posicionamiento.La clasificación 10/10/10 indica la clase de corriente de 10 unidades en cada eje., adecuado para servomotores Alfa i más pequeños de las familias αi2 y αi4 con cargas de corte moderadas y requisitos de inercia.

La arquitectura de control HRV (High Response Vector) representa un avance significativo respecto a las unidades anteriores de la serie Alpha.Esta tecnología utiliza muestreo de corriente de mayor frecuencia y algoritmos vectoriales sofisticados para entregar:

• Respuesta al par más rápida para un mejor rendimiento dinámico
• Reducción de las ondulaciones de velocidad a bajas velocidades para un funcionamiento más suave
• Rechazo mejorado de perturbaciones durante las operaciones de corte

Para los operadores de la máquina, estas mejoras se traducen en un movimiento del eje más suave durante los pases de acabado, una mejor precisión de interpolación circular a bajas velocidades,y una recuperación más rápida de las perturbaciones de la fuerza de corteEl PCB de control A20B-2101-004x permite específicamente esta capacidad HRV.

El A06B-6117-H302 funciona como parte de un sistema de accionamiento Fanuc αi completo, alimentado por un PSM separado (Módulo de alimentación) que proporciona voltaje de bus de CC rectificado.Una o dos unidades PSM suministrar el bus compartido de CC alimentación de todos los módulos de servo y amplificador de husillo en la pila de accionamiento. La especificación del voltaje de entrada (283-339V) se refiere al voltaje del bus de CC del PSM, no a la conexión directa a la red de CA.Las conexiones de fibra óptica de SSCNET III desde el control CNC llevan datos de comando y retroalimentación de servo para todos los ejes, con módulos encadenados a través de enlaces cortos de fibra para formar una red serie de alta velocidad.

Las unidades Fanuc Alpha i están diseñadas para una vida útil prolongada, y muchas unidades A06B-6117-H302 permanecen en producción diaria desde 2005.

• Fallo del ventilador de enfriamiento que conduce a condiciones de sobrecalentamiento
• Degradación del módulo del transistor por eventos de sobrecorriente sostenidos
• Control de las fallas de los circuitos impresos por transiciones de potencia o horas de servicio prolongadas

El mantenimiento preventivo centrado en la inspección y el reemplazo de ventiladores puede prolongar significativamente la vida útil.el mantenimiento de una unidad de intercambio o el establecimiento de relaciones con especialistas en reparación proporciona el camino más rápido a la restauración después de una falla del módulo.
