FANUC A02B-0301-B801 | Unidad de Control CNC Serie 0i Mate-TB — Interfaz de Servo FSSB, Tarjeta CPU A16B-3200-0495, PMC, Tarjetas Opcionales de Gráficos/RAM/ROM, Plataforma de Torno

Número de Pieza: A02B-0301-B801 Fabricante: FANUC Corporation (Japón) Línea de Producto: FANUC Serie 0i — Generación 0i-B Variante: 0i Mate-TB (plataforma de torno/giro) Función: Unidad de control completa del sistema CNC — el ensamblaje de hardware central que contiene la placa CPU principal, la interfaz de servo FSSB, el PMC (Controlador de Máquina Programable) y la provisión para tarjetas enchufables opcionales (gráficos, RAM, ROM) según lo especificado por el fabricante de la máquina herramienta Tarjeta CPU Principal: A16B-3200-0495 — la placa del procesador que lleva el control de ejes, el control del husillo, la ejecución de la escalera PMC, el almacenamiento del programa y la memoria del sistema Interfaz de Servo: FSSB (FANUC Serial Servo Bus) — enlace serie de alta velocidad por fibra óptica a los amplificadores de servo FANUC serie αi/βi Configuración de Máquina (0i Mate-TB): Máquinas de torneado — hasta 4 ejes controlados en total, contorneado simultáneo de 2 ejes (como configuración estándar Mate-TB) Estado: Heredado — serie 0i-B (descontinuado de fabricación nueva; disponible como unidades reparadas/reacondicionadas/excedentes) Origen: Japón Aplicaciones: Reemplazo de piezas de repuesto y mantenimiento para tornos, centros de torneado y máquinas de torneado equipados originalmente con controles FANUC Serie 0i Mate-TB — común en marcas de máquinas herramienta como Mazak, Doosan, Takisawa, Leadwell y varios fabricantes de tornos asiáticos y europeos de la era de los 2000

Descripción General

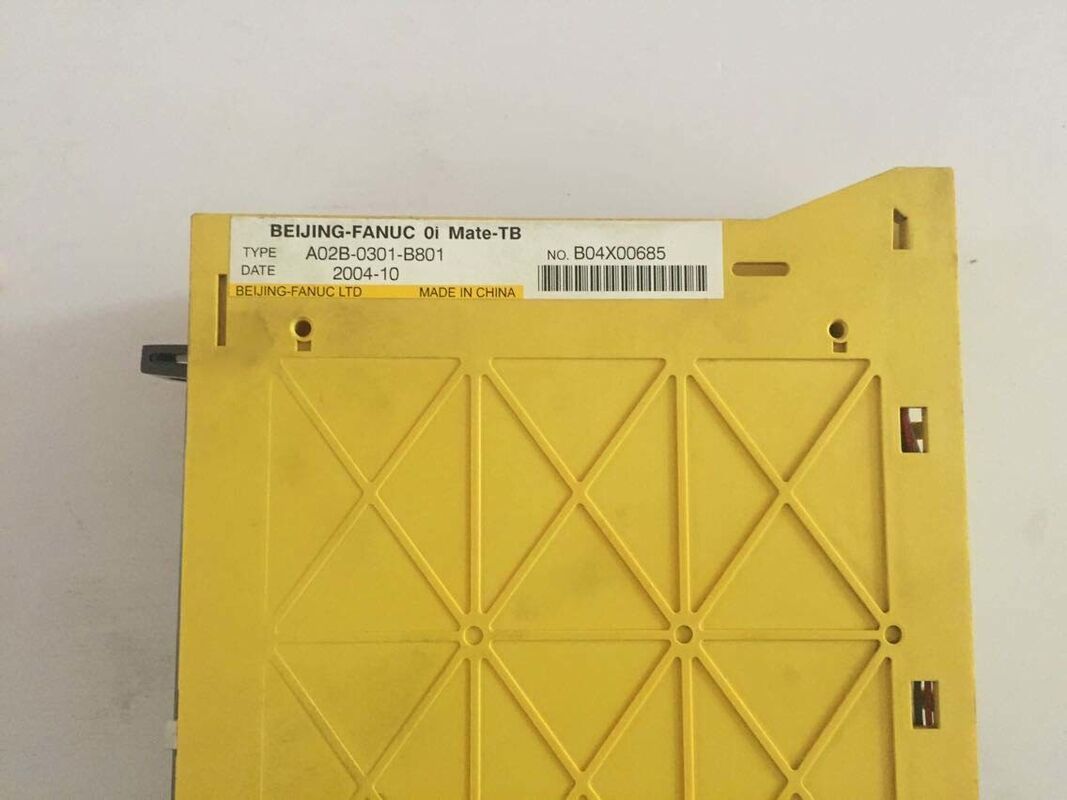

La FANUC A02B-0301-B801 es la unidad del sistema para la FANUC Serie 0i Mate-TB — la variante de torneado (torno) de la familia CNC compacta de alto rendimiento de FANUC de principios a mediados de los 2000. En la arquitectura de control 0i, la unidad del sistema es el núcleo del controlador: el ensamblaje físico que integra la placa CPU principal, la circuitería de la interfaz de servo FSSB, el PMC (PLC integrado de FANUC para la gestión de señales de la máquina) y la infraestructura de conexión para tarjetas de función opcionales. Todo lo demás en el gabinete de control — el panel del operador, los amplificadores de servo, el amplificador del husillo, las unidades de E/S — se conecta a y desde esta unidad central.

La designación "0i Mate" indica una versión simplificada de la serie 0i completa, optimizada para una integración rentable en máquinas más pequeñas, manteniendo al mismo tiempo la compatibilidad con el entorno de software 0i completo. El "-TB" identifica además esto como la variante de máquina de torneado, preconfigurada con el software de control de ejes y husillo apropiado para aplicaciones de torno. En una instalación típica de torno 0i Mate-TB, la unidad del sistema controla 2 ejes de servo (X y Z) más el husillo, con el eje C opcional (indexación del husillo) y el eje Y disponibles como actualizaciones de configuración a través de opciones de parámetros y software.

La A02B-0301-B801 se encuentra ahora casi exclusivamente como un componente de mantenimiento — el sistema de control para un torno que fue fabricado en los años 2000 y todavía está en servicio de producción. Cuando falla una unidad del sistema, o cuando se necesita una actualización de una unidad 0i-B más antigua a una revisión posterior, la A02B-0301-B801 es el hardware de reemplazo apropiado para máquinas que originalmente estaban equipadas con esta generación de control exacta.

Especificaciones Clave

FSSB — FANUC Serial Servo Bus

El FSSB (FANUC Serial Servo Bus) es el enlace de comunicación digital de alta velocidad que conecta la unidad del sistema CNC con los amplificadores de servo FANUC (αi series SVM, βi series SVU) y el amplificador del husillo. En lugar de la señal de referencia de velocidad analógica tradicional de ±10V y el cable de retroalimentación del codificador separado, el FSSB reemplaza todo esto con un único bucle de cable de fibra óptica que funciona a 4Mbps. A través de este único bucle, el CNC envía comandos de posición y recibe retroalimentación de posición para todos los ejes conectados — en la instalación 0i Mate-TB, típicamente el eje X, el eje Z y el husillo — en un único ciclo de comunicación sincronizado.

El FSSB reduce significativamente la complejidad del cableado en el gabinete eléctrico de la máquina. Un torno de tres ejes que anteriormente requería 9 cables de señal entre el CNC y los amplificadores de servo (referencia de velocidad de ±10V y señales de habilitación/alarma por eje) solo requiere 2 cables de fibra óptica con FSSB — uno desde la unidad del sistema al primer amplificador, y un enlace en cadena entre amplificadores subsiguientes. El medio de fibra óptica también es inherentemente inmune a la interferencia electromagnética generada por la conmutación PWM de los amplificadores de servo — un beneficio práctico en los abarrotados gabinetes eléctricos de los tornos CNC.

La Tarjeta CPU A16B-3200-0495

La tarjeta CPU principal A16B-3200-0495 es el corazón de procesamiento de la unidad del sistema A02B-0301-B801. Esta tarjeta contiene el procesador principal del CNC, la DRAM del sistema para el almacenamiento de programas y datos, el almacenamiento respaldado por batería SRAM para la retención de parámetros y programas a través de la pérdida de energía, el procesador PMC y su almacenamiento de programa en escalera, el DSP de control de ejes de servo y la interfaz de comunicación FSSB. En otras palabras, la gran mayoría de la inteligencia del sistema de control — interpolación de ejes, control de husillo, ejecución de programas, escaneo de la escalera de la máquina — se ejecuta en esta única placa.

La arquitectura modular de tarjetas permite el reemplazo específico de placas cuando fallan subsistemas específicos: si los datos SRAM están corruptos, la batería se puede reemplazar sin perturbar el procesador principal; si el DSP de control de ejes falla mientras otras funciones permanecen intactas, la reparación o reemplazo a nivel de placa aborda la falla sin reemplazar la unidad del sistema completa.

PMC — El PLC Integrado de la Máquina

El PMC (Controlador de Máquina Programable) de FANUC es funcionalmente un PLC incrustado dentro del sistema CNC, ejecutando su programa en escalera en paralelo con las funciones de control de movimiento del CNC. El PMC maneja toda la lógica no de movimiento de la máquina: señales de enclavamiento de puerta, control del transportador de virutas, gestión de la bomba de refrigerante, lógica hidráulica del plato/contrapunto, comandos de posicionamiento de la torreta de herramientas, monitoreo de relés de seguridad, control de lámparas del panel del operador y cambio de modo entre operación manual, MDI y automática.

En el 0i Mate-TB, la escalera PMC se almacena en la tarjeta CPU principal y es específica del diseño del fabricante de la máquina herramienta. Cuando se obtiene una unidad de sistema A02B-0301-B801 como repuesto, puede contener la escalera PMC y los parámetros CNC de la máquina original — o puede haber sido borrada. Antes de instalar una unidad de sistema de reemplazo, se deben cargar la copia de seguridad de parámetros y la copia de seguridad de la escalera PMC del fabricante de la máquina herramienta. Sin ellas, la máquina no puede ejecutar su lógica específica de máquina adecuada, independientemente de que el hardware CNC sea funcional.

Soporte Heredado — Mantenimiento de Máquinas 0i-B

La serie FANUC 0i-B se produjo aproximadamente hasta mediados de los 2000, cuando la 0i-C y posteriormente la 0i-D la reemplazaron como la generación actual. Las máquinas construidas con controles 0i-B tienen ahora típicamente entre 15 y 25 años, lo que significa que las organizaciones de mantenimiento deben navegar por una generación de hardware que FANUC ya no fabrica nueva. Las placas de repuesto y las unidades de sistema para la 0i-B están disponibles a través de tres canales: el inventario de piezas de repuesto de FANUC (disminuyendo), distribuidores especializados en componentes CNC y reacondicionadores que mantienen existencias excedentes probadas, y servicios de reparación que restauran placas fallidas a condiciones de funcionamiento.

La unidad del sistema A02B-0301-B801 se encuentra entre los componentes 0i-B más ampliamente disponibles debido a su amplia implementación en muchos fabricantes de tornos en los años 2000. Sin embargo, la disponibilidad se reduce anualmente, y se aconseja a los ingenieros de mantenimiento responsables de flotas de máquinas 0i-Mate-TB que conserven al menos una unidad de sistema de repuesto probada por tipo de máquina para evitar tiempos de inactividad de producción prolongados durante una falla del control.

Preguntas Frecuentes

P1: La unidad del sistema se obtuvo como repuesto. ¿Qué parámetros y datos deben cargarse antes de que la máquina pueda funcionar?

Una unidad de sistema de reemplazo necesita tres conjuntos de datos antes de que la máquina pueda operar: parámetros del sistema CNC (copia de seguridad de parámetros de la máquina original o documentación del fabricante de la máquina herramienta, típicamente cargados a través de tarjeta de memoria o RS-232); programa en escalera PMC (la lógica PLC específica de la máquina, respaldada desde el control original u obtenida del fabricante de la máquina); y compensaciones de programa de pieza de trabajo y datos de geometría de herramienta (de los registros del operador de la máquina). Sin la escalera PMC correcta, la lógica de seguridad y enclavamiento de la máquina no funcionará. El manual de puesta en marcha 0i Mate-TB de FANUC (B-63835EN) describe el procedimiento de restauración de parámetros.

P2: ¿Qué amplificadores de servo son compatibles con la interfaz FSSB en la A02B-0301-B801?

La unidad del sistema 0i Mate-TB se conecta a través de FSSB a los módulos amplificadores de servo FANUC serie αi (SVM2, SVM3) y serie βi (SVU).

El tipo de amplificador debe coincidir con las especificaciones del motor servo (serie del motor, clasificación de corriente, tipo de codificador). La mezcla de amplificadores αi con motores βi o viceversa generalmente no es compatible.

El diagrama eléctrico del fabricante de la máquina herramienta especifica el tipo exacto de amplificador y la asignación de ejes.

Al reemplazar un amplificador de servo en una máquina 0i Mate-TB existente, es esencial hacer coincidir el modelo de amplificador original y asegurarse de que la dirección del nodo FSSB esté configurada correctamente.

P3: ¿Se puede actualizar la 0i Mate-TB A02B-0301-B801 a la funcionalidad 0i-C o 0i-D?

No directamente — el hardware A02B-0301-B801 es específico de la generación para el software 0i-B. La actualización de 0i-B a 0i-C o 0i-D requiere el reemplazo de la unidad del sistema y potencialmente los amplificadores de servo, el panel del operador y la pantalla con hardware de generación actual.

La ruta de migración de FANUC para máquinas 0i-B implica el reemplazo completo del sistema de control. Si bien la escalera PMC puede adaptarse del formato 0i-B al 0i-D con esfuerzo de ingeniería, los parámetros de movimiento requieren reajuste en el nuevo hardware.

Este tipo de actualización de control es típicamente un proyecto de capital significativo, no un simple intercambio de componentes.

P4: ¿Cuál es la causa común de falla de la unidad del sistema A02B-0301-B801, y es posible la reparación a nivel de placa?

Los modos de falla comunes incluyen falla de la batería SRAM (causando pérdida de parámetros y programas al ciclo de energía), capacitores electrolíticos fallidos en la sección de fuente de alimentación (causando voltajes inestables y comportamiento errático de los ejes), ICs de interfaz FSSB fallidos (causando fallas de comunicación de servo) y firmware de arranque corrupto en la memoria Flash de la tarjeta CPU. La reparación a nivel de placa por centros de reparación especializados de FANUC aborda todos estos, excepto el daño físico de la PCB.

La tarjeta CPU A16B-3200-0495 es el subconjunto reparado con mayor frecuencia.

Los centros de servicio autorizados de FANUC y los reparadores especializados independientes (DNC Electronics, MRO Electric y empresas equivalentes en varias regiones) ofrecen unidades de sistema reacondicionadas probadas y servicios de reparación de placas.

P5: ¿Qué procedimiento de copia de seguridad se debe realizar antes de retirar la unidad del sistema de una máquina en funcionamiento?

Antes de retirar la unidad del sistema, cree copias de seguridad de: todos los parámetros CNC (copia de seguridad a tarjeta de memoria a través del menú SYSTEM → PARAM → OPRT → (PUNCH), o a través de RS-232 desde la ranura de tarjeta PCMCIA); el programa en escalera PMC (respaldado a través de la pantalla PMC, LADDER → OPRT → SAVE); todas las compensaciones de pieza de trabajo, datos de geometría de herramienta y variables macro (a través de la secuencia OFFSET → OPRT → PUNCH).

Además, registre la tabla de asignación de amplificadores FSSB. Almacene estas copias de seguridad en dos ubicaciones separadas (tarjeta de memoria y PC). Sin estos datos, restaurar la máquina a su condición operativa después de un cambio de hardware requiere el soporte del fabricante de la máquina y puede llevar días en lugar de horas.
