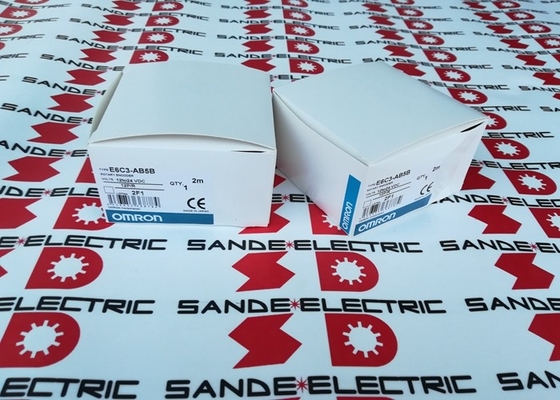

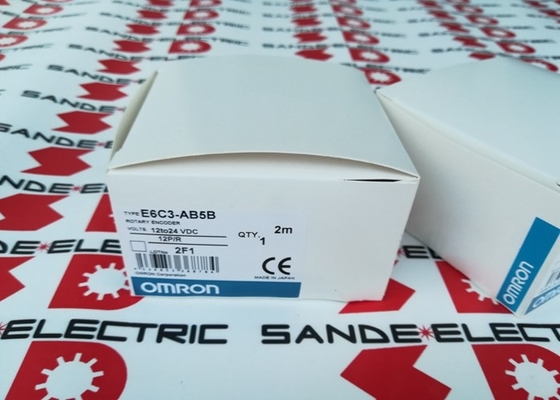

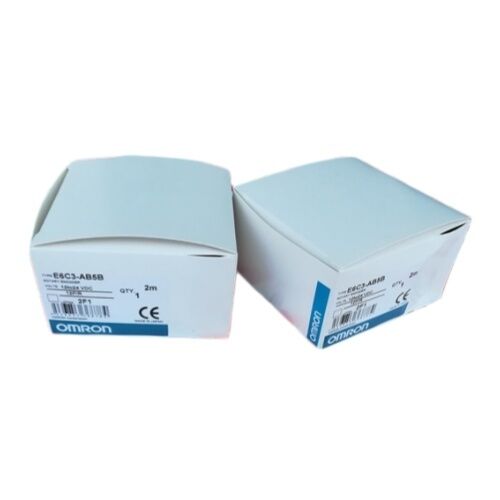

OMRON E6C3-AB5B 12P/R Codificador Rotatorio

Absoluto | Salida BCD | Colector Abierto PNP | 12 Posiciones/Rev | Carcasa de 50 mm | IP65 | 12–24 VDC

Posición que Nunca Necesita Reiniciarse

Existe una diferencia práctica entre un sensor de posición que cuenta pulsos y uno que siempre sabe dónde está. Los codificadores incrementales parten de cero y cuentan desde ahí — lo suficientemente fiables, pero dependientes de una carrera de referencia cada vez que el sistema se enciende. Los codificadores absolutos mantienen un código único para cada posición del eje, independientemente del historial de alimentación. El E6C3-AB5B 12P/R es de este último tipo: un codificador rotatorio absoluto robusto que emite la posición angular actual del eje en el instante en que se aplica la alimentación, sin secuencia de inicialización, sin ciclo de referenciado, sin esperas.

Parte de la serie E6C3-A de OMRON, este codificador está integrado en una carcasa compacta de aluminio de 50 mm de diámetro con un diseño de rodamiento sellado, con clasificación IP65 para protección contra polvo y agua a baja presión. Su resolución de 12 posiciones por revolución y su salida BCD lo hacen especialmente adecuado para aplicaciones donde el controlador receptor — un PLC, un posicionador de leva o una pantalla de conteo — necesita leer la posición directamente en un código compatible con decimal sin una conversión binaria compleja en el software.

Especificaciones Técnicas

Salida BCD: Datos de Posición Listos para Decimal

La mayoría de los codificadores absolutos de la línea E6C3-A utilizan código Gray o salida binaria — ambos efectivos, pero ambos requieren que el sistema receptor interprete patrones de bits ponderados binariamente y los convierta en valores de posición. La salida BCD adopta un enfoque diferente: cada grupo de 4 bits de salida codifica directamente un dígito decimal.

Con 12 posiciones por revolución, la salida del E6C3-AB5B en cualquier posición del eje corresponde directamente al número de posición decimal — de 0 a 11 — expresado en BCD. Cuando el eje se encuentra en la posición 7, la salida lee la representación BCD de 7. Cuando se encuentra en la posición 11, la salida lee BCD 11. No se requieren cálculos de conversión en el extremo del controlador.

Esto es importante en aplicaciones donde el PLC receptor maneja el valor de posición como un número decimal, donde una pantalla numérica muestra la salida de posición bruta, o donde el diseño del sistema se beneficia de códigos de posición directamente legibles por humanos. El BCD simplifica la lógica de interfaz y reduce la sobrecarga de software necesaria para interpretar los datos de posición del codificador.

Salida PNP: Suministro de Corriente a Entradas de PLC Estándar

La "B" en E6C3-AB5B identifica la configuración de salida PNP (suministro). En modo PNP, los transistores de salida suministran corriente — las salidas se conectan a la alimentación positiva cuando están activas. Este es el compañero natural de las entradas digitales NPN (sumidero) que se encuentran en la mayoría de los PLCs OMRON y muchas otras familias de PLCs, donde la entrada requiere una fuente de corriente para registrar un estado alto.

Para aplicaciones donde el controlador utiliza entradas PNP (común en instalaciones de máquinas herramienta y de envasado europeas), la variante relacionada E6C3-AC5B proporciona salidas NPN (sumidero) en su lugar. Confirme siempre la configuración de entrada del controlador receptor antes de especificar el tipo de salida.

12 Posiciones: La Granularidad Adecuada para Detección Angular Gruesa

Doce posiciones por revolución significa una posición cada 30°. Esa es exactamente la resolución necesaria para aplicaciones donde los estados significativos son discretos — una mesa de indexación rotatoria de 12 estaciones, un dial de 12 posiciones, un mecanismo de alimentación con 12 posiciones definidas, o cualquier tarea de control angular donde los pasos de 30° sean la unidad natural de movimiento.

La resolución de 12 P/R sitúa a este codificador en una categoría diferente de modelos de mayor resolución (256, 360, 1024 P/R) que están diseñados para monitoreo de ángulo suave o precisión de temporización de leva. El E6C3-AB5B 12P/R está construido para la confirmación de posición absoluta gruesa — donde necesita saber cuál de las 12 estaciones está activa, no un ángulo interpolado — y su salida BCD se adapta perfectamente a ese caso de uso, ya que cada una de las 12 posiciones se mapea directamente a un valor decimal BCD.

IP65 y Construcción Robusta: Construido para Entornos Reales

La serie E6C3-A se gana su designación de "robusta" por la combinación de la construcción de su carcasa y sus clasificaciones ambientales. La carcasa de aleación de aluminio proporciona rigidez mecánica y estabilidad térmica en el rango de temperatura de operación de –10°C a +70°C. El eje de acero inoxidable SUS303 resiste la corrosión leve de las atmósferas industriales. Los rodamientos sellados detrás de la carcasa con clasificación IP65 evitan que la niebla de aceite, las partículas metálicas y las salpicaduras de agua lleguen al disco óptico y a la electrónica.

La clasificación de carga radial máxima de 80N es sustancialmente mayor que la de codificadores de 50 mm más ligeros — importante cuando las transmisiones por correa dentada o los arreglos de acoplamiento generan fuerzas radiales en el eje. La velocidad máxima de 5,000 RPM cubre la mayoría de las aplicaciones de indexación rotatoria y de dial con un margen significativo.

Para instalaciones exteriores o exposición directa a lavado, la clasificación IP65 de la serie E6C3-A cubre chorros de agua pero no inmersión. Para esos entornos, se requeriría una carcasa más sellada.

Áreas de Aplicación Típicas

El E6C3-AB5B 12P/R es más adecuado donde la detección de posición absoluta gruesa, la salida compatible con decimal y la construcción robusta deben unirse:

• Mesas de indexación rotatoria — confirmando qué estación está posicionada bajo el cabezal de proceso
• Detección de posición de dial y perilla — leyendo la posición seleccionada en el dial de ajuste manual de una máquina
• Sistemas de posicionamiento de leva — entrada de posición para los posicionadores de leva H8PS de OMRON y similares
• Máquinas de envasado y llenado — detectando en cuál de varias posiciones rotatorias se encuentra una torreta o una rueda de estrella
• Indexación de transportadores — confirmación absoluta de cada posición de parada sin ciclos de referenciado
• Detección de posición general conectada a PLC — en cualquier lugar que requiera un valor de posición en un formato que el PLC pueda leer directamente como un entero decimal

Preguntas Frecuentes

P1: ¿Por qué elegir 12 P/R sobre variantes de mayor resolución en la misma serie?

Una mayor resolución no siempre es mejor. Para aplicaciones con 12 posiciones de parada definidas — mesas de indexación, selectores de posición, torretas — un codificador de 12 P/R mapea cada posición física a exactamente una posición del codificador, simplificando tanto el diseño mecánico como la lógica del PLC. No hay ambigüedad sobre en qué paso se encuentra la máquina, y no se requiere filtrado o ventana en el software para decidir si una posición ligeramente descentrada es "posición 7" o no. Los modelos de mayor resolución tienen sentido para el monitoreo continuo de ángulos; el modelo de 12 P/R tiene sentido para la confirmación de posición discreta.

P2: ¿Se puede cablear este codificador directamente a las entradas digitales de un PLC SYSMAC de OMRON?

Sí, para variantes de PLC con módulos de entrada NPN (sumidero) que sean compatibles con dispositivos de salida PNP. El E6C3-AB5B suministra corriente desde el riel de alimentación positiva, lo que coincide directamente con los canales de entrada de sumidero en las series de PLCs CJ, CS, CP y CQM de OMRON. El número de puntos de entrada del PLC requeridos es igual al número de bits de salida activos para la resolución — para un codificador BCD de 12 P/R, necesita al menos 4 puntos de entrada para capturar el dígito BCD completo.

P3: ¿Cuál es la diferencia entre el E6C3-AB5B y el E6C3-AC5B a 12 P/R?

La única diferencia es la polaridad del transistor de salida. El AB5B utiliza salidas PNP (suministro); el AC5B utiliza salidas NPN (sumidero). Las especificaciones eléctricas, la resolución, la carcasa, la clasificación IP y las opciones de cable son idénticas. Elija AB5B para controladores con entradas NPN (sumidero); elija AC5B para controladores con entradas PNP (suministro).

P4: ¿El E6C3-AB5B conserva su lectura de posición cuando se retira la alimentación?

Sí, porque es un codificador absoluto. El código de salida está determinado por la posición física del disco óptico — refleja dónde está realmente el eje, no dónde dice un contador que está. Retire la alimentación, gire el eje a cualquier posición dentro de las 12, restaure la alimentación: el codificador emite inmediatamente el código BCD correcto para la nueva posición del eje sin ninguna secuencia de inicialización.

P5: ¿Qué sucede con la salida si el eje se gira más allá de las 12 posiciones — ¿puede manejar rotación continua de múltiples vueltas?

El E6C3-AB5B es un codificador absoluto de una sola vuelta. Las 12 posiciones abarcan una revolución completa (0 a 11, cada una de 30°). En la transición entre la posición 11 y la posición 0, la salida simplemente se reinicia — la posición 11 es seguida por la posición 0 en el siguiente paso. El codificador no tiene capacidad de conteo de múltiples vueltas. Si la aplicación requiere el seguimiento de múltiples revoluciones, se necesitaría un codificador absoluto de múltiples vueltas (como el E6C3-AB5B funcionando a través de un tren de engranajes a una unidad capaz de múltiples vueltas) o una combinación de este codificador con lógica de conteo de revoluciones separada.
