Siemens 6SL3130-6TE23-6AA3 | SINAMICS S120 Smart Line Module — 36 kW / 380–480 V CA / 600 V CC / 60 A / tamaño libro

Alimentación por bus de CC para sistemas de accionamiento S120 de ejes múltiples

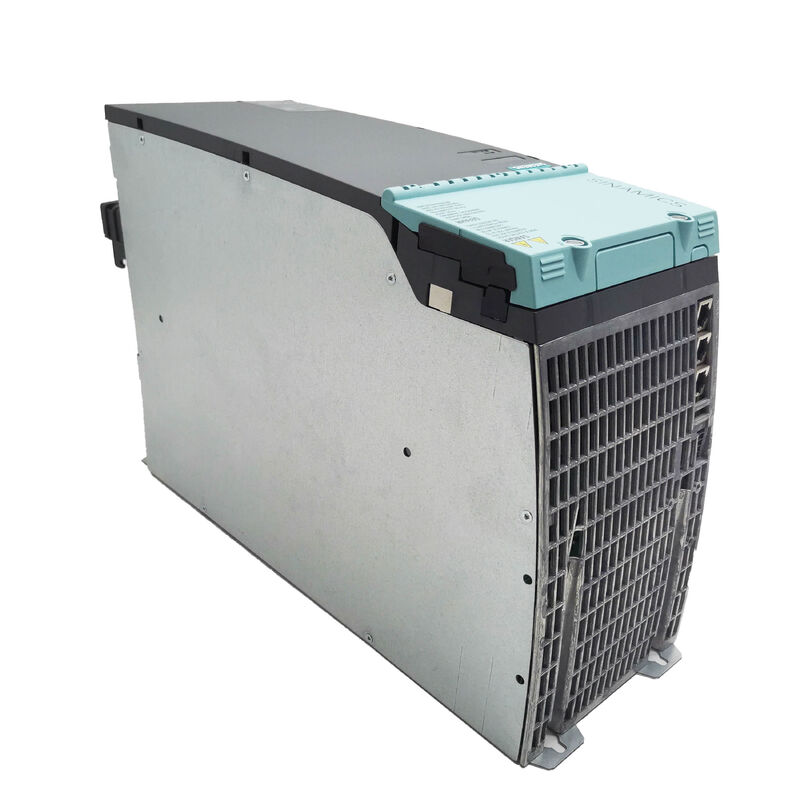

El 6SL3130-6TE23-6AA3 es el Smart Line Module de 36 kW del sistema de accionamiento tipo libro SINAMICS S120 de Siemens: el módulo de alimentación que convierte la red eléctrica trifásica de 380–480 V CA en un bus de 600 V CC para todos los Motor Modules S120 conectados en el grupo de accionamiento. Un módulo Smart Line admite toda la pila de unidades multieje; Cada Motor Module del gabinete obtiene su alimentación de CC de este bus común.

Los Smart Line Modules utilizan una arquitectura no regulada: un puente de diodos para la conversión entrante de CA a CC, con retroalimentación regenerativa conmutada por línea a través de IGBT. Esto es distinto del Active Line Module (ALM), que utiliza un rectificador IGBT totalmente controlado. El Smart Line Module ofrece una capacidad de retroalimentación regenerativa 100% continua: la energía de frenado de los motores que desaceleran regresa a la red de suministro de CA en lugar de disiparse en forma de calor. En la variante de 36 kW, esta capacidad regenerativa se puede desactivar mediante parametrización cuando la aplicación no lo requiera.

Especificaciones clave

Integración del sistema DRIVE-CLiQ y S120

El 6SL3130-6TE23-6AA3 se envía con el cable DRIVE-CLiQ incluido: el cable entre módulos estándar que conecta componentes adyacentes del tamaño de un libro S120 en la pila de unidades. DRIVE-CLiQ es la interfaz digital patentada de Siemens que combina identificación electrónica, intercambio de parámetros y transferencia de datos de diagnóstico en todos los módulos S120. La Unidad de Control lee la placa de características electrónica de cada módulo conectado automáticamente al inicio, identificando el hardware sin entrada manual.

El Smart Line Module se conecta a sistemas TN/TT con conexión a tierra estándar y a sistemas IT sin conexión a tierra. Para el ventilador interno y el sistema de refrigeración, el variador requiere un espacio libre adecuado para el flujo de aire por encima y por debajo del módulo en la instalación del gabinete. A diferencia de las variantes de refrigeración externa (que pasan un disipador de calor a través del panel posterior del gabinete), esta versión de refrigeración interna gestiona toda la disipación térmica dentro del espacio de aire del gabinete.

Módulo de línea inteligente versus activo: diferencia clave

Para aplicaciones donde la tensión constante del bus de CC y la baja distorsión armónica son prioridades, el Active Line Module es la opción adecuada. Para la mayoría de las aplicaciones de automatización multieje estándar donde la recuperación de costos y energía son los principales impulsores, el Smart Line Module proporciona el rendimiento correcto a un menor costo del sistema.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el Smart Line Module y el Active Line Module en el sistema S120?

El Smart Line Module utiliza un puente de diodos pasivo para la conversión de CA a CC con salida de CC no regulada y regeneración conmutada de línea basada en IGBT. El Active Line Module utiliza un convertidor IGBT totalmente controlado para salida de CC regulada, menor distorsión armónica y factor de potencia unitario. El Smart Line Module es más económico; El Active Line Module se adapta a aplicaciones que requieren una regulación precisa del bus de CC o requisitos estrictos de calidad de la energía.

P2: ¿El 6SL3130-6TE23-6AA3 incluye el cable DRIVE-CLiQ?

Sí. El cable entre módulos DRIVE-CLiQ se incluye con el 6SL3130-6TE23-6AA3 para la conexión al módulo S120 contiguo en la pila Booksize. Los cables a componentes no adyacentes o a la Unidad de Control deben pedirse por separado.

P3: ¿Cuántos Motor Modules se pueden conectar a un 6SL3130-6TE23-6AA3?

El número está limitado por la capacidad de potencia continua de 36 kW y la salida de CC de 60 A. Sume la demanda de alimentación de CC continua de todos los Motor Modules conectados al mismo bus de CC. El total no debe exceder los 36 kW sostenidos. Las cargas máximas regenerativas se manejan por separado mediante la capacidad de retroalimentación del módulo.

P4: ¿Se puede desactivar la retroalimentación regenerativa en este módulo?

Sí. En el Smart Line Module de 36 kW la retroalimentación está activa de forma predeterminada y puede desactivarse mediante parametrización a través de STARTER o TIA Portal. Desactívelo solo cuando la aplicación lo requiera específicamente: la energía de frenado sin regeneración se disipa a través de resistencias de frenado en lugar de regresar a la red de suministro.

P5: ¿Qué requisitos de instalación del gabinete se aplican a la variante de enfriamiento interno?

Espacio libre mínimo de 100 mm por encima y por debajo del módulo para el flujo de aire. El módulo debe montarse verticalmente. La temperatura ambiente del gabinete debe mantenerse entre 0 y 40 °C para una salida nominal completa. Por encima de 40 °C se aplica la reducción según el manual de instalación del hardware SINAMICS S120. El ventilador interno es un elemento de desgaste: inspecciónelo y reemplácelo según el programa de mantenimiento.
