Codificador rotatorio absoluto TR Electronic CEV65M-01460 — PROFIBUS-DP, 4096 PPR, 11–27V CC

Número de pieza: CEV65M-01460

Fabricante: TR-Electronic GmbH

Tipo: Codificador absoluto multiturno

Interfaz: PROFIBUS-DP

Resolución: 4.096 pasos/rev × 4.096 rev

Suministro: 11–27 V CC

Origen: Alemania

Algunos codificadores solo cuentan pulsos. El TR Electronic CEV65M-01460 hace algo más útil: recuerda dónde está. Como un codificador rotatorio absoluto multiturno, conserva sus datos de posición exactos incluso cuando se retira la alimentación — lo que significa que no hay ciclo de referencia, no hay pérdida de referencia y no hay sorpresas cuando la máquina se reinicia después de un apagado.

Fabricado en Alemania por TR-Electronic GmbH, el CEV65M-01460 forma parte de la bien valorada serie CE-65 — una línea de codificadores absolutos industriales diseñados para el tipo de entornos en los que un sensor tiene que seguir funcionando independientemente de lo que suceda a su alrededor.

Absoluto vs. Incremental — Por qué importa aquí

Un codificador incremental le dice cuánto se ha movido un eje desde un punto de partida. Si pierde energía, esa referencia desaparece. Un codificador absoluto, por el contrario, asigna un código digital único a cada posición del eje en todo su rango de movimiento — por lo que en el momento en que regresa la energía, el controlador ya sabe exactamente dónde se encuentra el eje.

Para el CEV65M-01460, esa cobertura abarca hasta 4.096 revoluciones × 4.096 pasos por revolución, totalmente programable. Eso es una resolución total de más de 16 millones de posiciones únicas — más que suficiente para las exigentes tareas de posicionamiento que se encuentran en maquinaria industrial pesada.

Especificaciones técnicas

La ventaja de PROFIBUS-DP

Muchos codificadores industriales todavía dependen de salidas analógicas o señales digitales básicas que requieren hardware convertidor adicional. El CEV65M-01460 se comunica de forma nativa a través de PROFIBUS-DP — el estándar de bus de campo que impulsa la columna vertebral de innumerables arquitecturas PLC y DCS en acerías, sistemas de grúas y plantas de procesos pesados en todo el mundo.

Lo que eso significa en la práctica: el codificador se conecta directamente a la red PROFIBUS. Sin módulos de acondicionamiento de señal, sin hardware intermedio. Los datos de posición y diagnóstico llegan al controlador en paquetes limpios y estructurados. Y con soporte para velocidades en baudios de hasta 12 Mbaudios y cumplimiento del Perfil PNO Clase 2, se integra limpiamente con cualquier maestro PROFIBUS-DP sin acrobacias de configuración personalizadas.

Industrias y aplicaciones

El CEV65M-01460 no es una pieza de propósito general — está construido para entornos que exigen mucho a un sensor. Según la propia guía de aplicaciones de TR-Electronic para la serie CE-65, las áreas de despliegue típicas incluyen:

Producción de acero — seguimiento de posiciones de rodillos, ángulos de bobinadoras y movimientos de cucharas donde la retención de posición absoluta es crítica para la seguridad.

Energía eólica — monitorización de la posición de paso y guiñada en sistemas de turbinas que pueden ciclarse frecuentemente.

Sistemas de grúas y polipastos — seguimiento de la altura del gancho y medición del ángulo de giro en grúas portuarias y grúas puente.

Construcción naval y equipos marítimos — posicionamiento de rampas, escotillas y maquinaria de cubierta en entornos de aire salino donde el sellado IP65 demuestra su valía.

Embalaje y logística — posiciones de desvío de cintas transportadoras y monitorización de sistemas de acumulación.

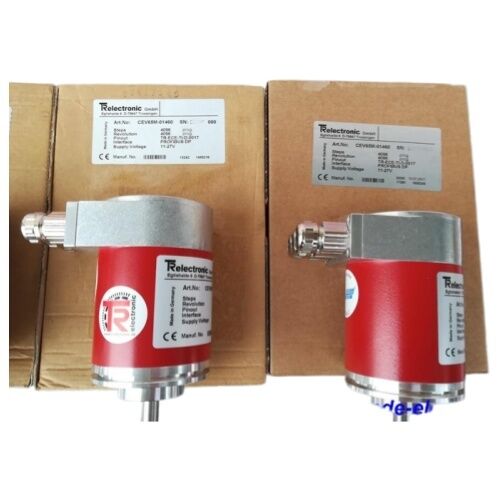

Condición: Nuevo en caja

Esta unidad se ofrece nueva en su embalaje original del fabricante — sin usar, sellada de fábrica, con el etiquetado original completo intacto. Para los equipos de mantenimiento que buscan un reemplazo idéntico en una instalación PROFIBUS-DP existente, comprar nuevo en caja evita la incertidumbre de las horas de servicio desconocidas y el historial de desgaste que viene con las unidades reacondicionadas.

El CEV65M-01460 es una pieza madura con amplia disponibilidad en el mercado secundario, aunque el stock nuevo es la opción preferida para cualquier aplicación donde un fallo inesperado del codificador cause un tiempo de inactividad significativo.

Una nota sobre la programabilidad

Una característica que tiende a pasarse por alto: tanto los pasos por revolución como el número de revoluciones activas son totalmente programables en este codificador a través del maestro PROFIBUS. Esto significa que una única SKU de hardware puede configurarse para adaptarse a relaciones de engranajes específicas, rangos de medición o requisitos de sistemas heredados sin necesidad de una pieza enrollada a medida. Para un ingeniero de mantenimiento que estandariza el inventario de piezas de repuesto, esa flexibilidad tiene un valor real.

Preguntas frecuentes

P1: ¿Es el CEV65M-01460 un codificador incremental o absoluto?

Es un codificador multiturno absoluto. Conserva su posición exacta en hasta 4.096 revoluciones incluso cuando está apagado — por lo que no es necesario volver a referenciar un eje después de un ciclo de alimentación o una parada de emergencia.

P2: ¿Qué protocolo de bus de campo utiliza este codificador?

El CEV65M-01460 se comunica a través de PROFIBUS-DP, utilizando un controlador de salida RS485. Soporta velocidades en baudios de hasta 12 Mbaudios y cumple con el Perfil PNO Clase 2, lo que lo hace compatible con maestros PROFIBUS-DP estándar sin configuración especial.

P3: ¿Se puede cambiar la resolución después de la instalación?

Sí. Tanto los pasos por revolución (hasta 4.096) como el recuento de revoluciones activas (hasta 4.096) son programables a través del maestro PROFIBUS. Esto permite reconfigurar el codificador para que coincida con diferentes configuraciones mecánicas o requisitos del sistema de control en campo.

P4: ¿Cuál es la clasificación IP y es adecuada para entornos exteriores o de lavado?

El CEV65M-01460 tiene una clasificación de protección IP65 — sellado contra la entrada de polvo y protegido contra chorros de agua desde cualquier dirección. Es adecuado para uso industrial en exteriores y entornos de lavado moderados, aunque no está diseñado para inmersión total.

P5: ¿Cuál es el número de pieza alternativo para este codificador?

El número de pieza alternativo de fábrica es 110-01460, que aparece en alguna documentación de TR-Electronic y registros de adquisiciones antiguos. Ambos números se refieren al mismo producto: el codificador PROFIBUS-DP multiturno absoluto de la serie CEV65M con resolución programable de 4.096 × 4.096.
