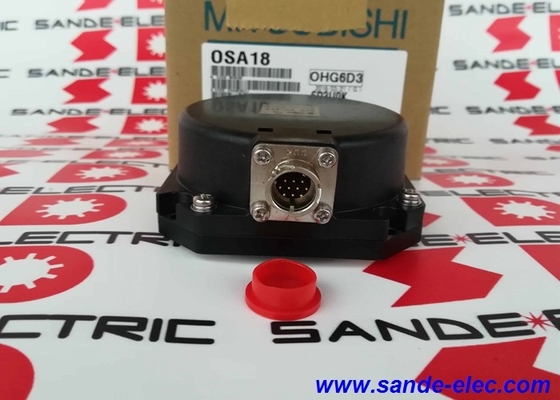

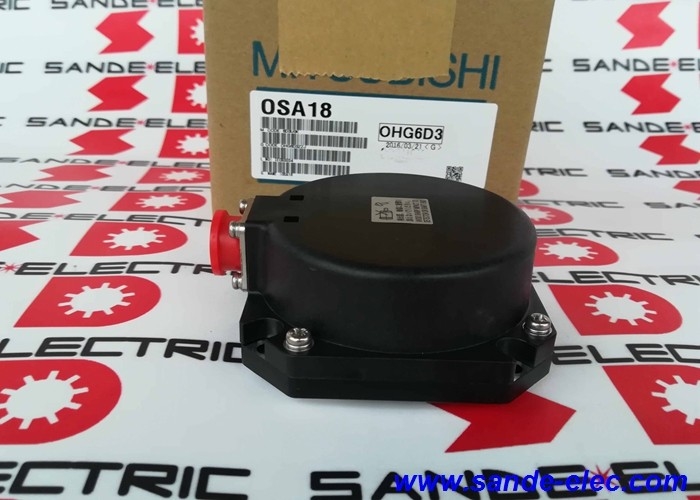

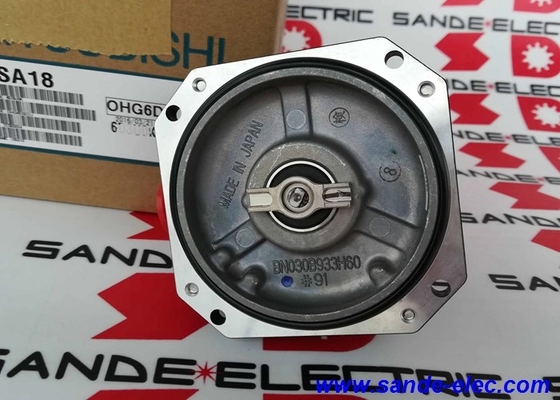

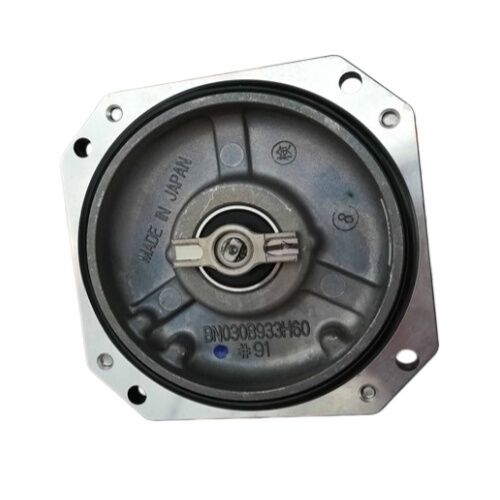

Mitsubishi OSA18 Encoder Absoluto — Unidad de retroalimentación de posición integrada MELSERVO, Nuevo

Cuando un servomotor Mitsubishi de la serie HF o HG pierde su codificador — por impacto, contaminación de rodamientos, estrés térmico u horas de funcionamiento acumuladas — la máquina se detiene. No parcialmente, no intermitentemente. Se detiene por completo, porque el amplificador servo no tiene retroalimentación de posición y no puede cerrar el bucle de control. El Mitsubishi OSA18 es el codificador absoluto interno emparejado de fábrica diseñado para reemplazo directo en esa situación: una unidad de retroalimentación absoluta óptica integrada que restaura la función servo completa al motor al que está emparejado. Unidad nueva, correcta para su motor.

¿Qué es y qué no es el OSA18?

El OSA18 no es un codificador rotatorio externo independiente montado en un eje de máquina. Es un codificador de servomotor integrado — un conjunto compacto de detección absoluta óptica que cabe dentro de la carcasa del motor en el extremo no motriz, programado de fábrica para la serie específica de motor que sirve. Cuando Mitsubishi fabrica un servomotor de la serie HF o HG, el OSA18 se integra en el motor como su dispositivo principal de retroalimentación de posición y velocidad.

Esta distinción es importante en la práctica: pedir un reemplazo de OSA18 requiere conocer el número de pieza del motor, porque el programa interno del codificador debe corresponder al motor en el que se instalará. El modelo del motor determina qué variante específica de OSA18 (sufijo -100, -130, etc.) es la correcta.

Especificaciones Técnicas

260.000 pulsos por revolución — Resolución que cierra el bucle

La resolución de 260.000 ppr del OSA18 es el núcleo de lo que hace que los motores Mitsubishi de las series HF y HG sean capaces de la precisión de posicionamiento que describen sus especificaciones. Cada grado de rotación del eje se divide en más de 700 recuentos de retroalimentación discretos. El amplificador servo recibe estos datos de posición de alta densidad de forma continua, utilizándolos para calcular la velocidad, detectar el error de posición y emitir comandos de par correctivos — todo dentro del ciclo de control sub-milisegundo en el que opera la plataforma MELSERVO.

Esta resolución es más importante a bajas velocidades y durante movimientos de posicionamiento fino. A 1 rpm, 260.000 ppr significa que el amplificador recibe más de 4.000 actualizaciones de posición por segundo. El servo puede seguir un perfil de posición comandado con límites de error extremadamente ajustados — que es precisamente lo que requieren los ejes de avance CNC, las articulaciones robóticas y los mecanismos de indexación de precisión para funcionar con su precisión nominal.

Al ser un codificador absoluto, el OSA18 informa un valor de posición único para cada ángulo del eje. No hay secuencias de pulsos incrementales que contar o perder por interrupciones de energía. La posición se conoce en todo momento, incluso inmediatamente después de encender, sin una secuencia de retorno a casa o de referencia.

Programación específica del motor — Por qué el número de sufijo es importante

La serie OSA18 utiliza un sufijo para indicar la variante de firmware específica del motor. La designación base OSA18 cubre una familia de unidades de codificador programadas, cada una calibrada y codificada para un modelo de servomotor Mitsubishi en particular. Al reemplazar un codificador defectuoso, el reemplazo debe llevar el sufijo correcto para el motor que se está reparando.

El número de pieza del motor en la placa de identificación del motor determina qué variante de OSA18 pedir. Ejemplos de motores compatibles confirmados incluyen los motores HF-104S-A48 y la serie HF-SP relacionada, así como los motores de la serie HG que operan en las plataformas de amplificadores MELSERVO J3 y J4. Para los motores de la serie HG (HG-MR, HG-KR, HG-SR, HG-JR, HG-RR), la familia de codificadores OSA18 es el estándar instalado de fábrica en toda la gama, incluso en motores que el catálogo de Mitsubishi describe como de 22 bits — la unidad de codificador físico en servicio utiliza la identificación OSA18.

Intentar instalar una variante de OSA18 con el sufijo incorrecto en un motor determinado resultará en condiciones de alarma del codificador y fallos en la puesta en marcha. Siempre verifique el número de modelo del motor antes de realizar el pedido.

¿Dónde se encuentra el codificador OSA18?

El OSA18 es el codificador interno estándar en una amplia gama de familias de servomotores de producción de Mitsubishi. Las plataformas comunes donde este codificador se instala de fábrica incluyen:

Serie MELSERVO HF (plataforma J3) — motores de las series HF-SP, HF-JP, HF-KP y HF-MP en todo el rango de potencia, desde kilovatios fraccionarios hasta varios kilovatios; estos motores son la opción servo dominante en instalaciones de control de movimiento y CNC de plataforma Mitsubishi J3

Serie MELSERVO HG (plataforma J4) — motores de las series HG-MR, HG-KR, HG-SR, HG-JR, HG-RR, HG-UR y HG-AK; a pesar de las referencias del catálogo J4 a codificadores de 22 bits, la unidad de codificador instalada se prueba y se identifica como la serie OSA18 en la propia documentación de mantenimiento de Mitsubishi

Máquinas herramienta CNC — ejes de avance (X, Y, Z y rotatorios) en centros de mecanizado, tornos CNC y centros de torneado que ejecutan sistemas de amplificadores MELSERVO J3 y J4 conectados a controles CNC MELDAS o MELSERVO

Robots industriales — codificadores de articulaciones en robots industriales Mitsubishi que utilizan servomotores de las series HF o HG como actuadores de articulación, donde el OSA18 proporciona la retroalimentación en bucle cerrado para cada eje

Ensamblaje y manipulación automatizados — sistemas de ensamblaje multieje, máquinas pick-and-place, unidades de indexación de cintas transportadoras y equipos de manipulación de materiales donde los servomotores Mitsubishi forman los ejes de movimiento

Reemplazo de un OSA18 — Lo que requiere el proceso

El reemplazo del codificador en un servomotor Mitsubishi es un procedimiento de mantenimiento que requiere cuidado en cada paso. El codificador está montado dentro de la carcasa del motor en el extremo no motriz; el acceso requiere un desmontaje parcial del motor. Reemplazar solo el codificador — en lugar del motor completo — es el enfoque rentable cuando los componentes mecánicos del motor (estator, rotor, rodamientos, eje) permanecen en servicio.

Los pasos clave en el proceso de reemplazo incluyen: verificar el sufijo OSA18 correcto contra la placa de identificación del motor, retirar con cuidado la cubierta y el conector del codificador, reemplazar el conjunto del codificador sin permitir que la contaminación entre en la carcasa del motor y reconectar el cable de retroalimentación serial. Después de la instalación, el amplificador servo generalmente requerirá una verificación de parámetros o una secuencia de inicialización del codificador según el manual del amplificador MR-J3 o MR-J4 antes de que el eje pueda volver a estar en servicio.

El peso de 0,60 lb de la unidad codificadora refleja su construcción compacta — el OSA18 cabe en el espacio confinado del tapón del extremo del motor sin añadir masa significativa al conjunto del motor.

Preguntas frecuentes

P1: ¿Cómo sé qué variante de sufijo OSA18 necesito para mi motor?

El OSA18 es específico del motor. Consulte la placa de identificación de su servomotor — el número de modelo del motor (por ejemplo, HF-104S-A48, HF-SP52, HG-SR52) determina qué sufijo OSA18 es correcto. Las dos variantes se adaptan a diferentes familias de motores y no deben intercambiarse. Proporcione siempre el número de pieza completo de su motor al solicitar un reemplazo de OSA18 para garantizar que se suministre la unidad programada correcta.

P2: ¿Se puede usar el OSA18 con amplificadores MELSERVO J3 y J4?

El codificador OSA18 es compatible con amplificadores servo MR-J3 (plataforma J3) y MR-J4 (plataforma J4) cuando se instala en el motor correcto. La documentación de mantenimiento J4 de Mitsubishi confirma que los motores de la serie HG — que operan en amplificadores J4 — utilizan la identificación del codificador OSA18. La configuración de parámetros servo del amplificador debe coincidir con el codificador instalado en el motor.

P3: ¿El OSA18 admite la retención de posición absoluta sin batería?

El OSA18 es un codificador absoluto — proporciona un valor de posición único para cada ángulo del eje y lo transmite a través de datos seriales al amplificador. Para la retención de posición absoluta multivuelta a través de ciclos de apagado, se requiere una batería de respaldo en el amplificador servo (MR-J3BAT o equivalente). Con la copia de seguridad de la batería activa, la posición del motor en múltiples revoluciones se almacena durante los apagados de la máquina, eliminando la necesidad de un ciclo de retorno a casa al arrancar. Sin copia de seguridad de la batería, la posición absoluta de una sola revolución se conoce al encender, pero el recuento multivuelta se reinicia.

P4: ¿Qué causa la falla del codificador OSA18 y cómo se puede identificar?

Las causas comunes de falla incluyen choques físicos (caída del motor o eventos de colisión de la máquina), contaminación por refrigerante o lubricante que entra a través del sello del eje, daño térmico por condiciones de sobrecarga sostenida y degradación relacionada con la edad de los componentes de escaneo óptico. Los indicadores de alarma típicos en el amplificador servo incluyen errores de comunicación del codificador, alarmas de retroalimentación de posición y alarmas de señal de codificador anormal — el código de alarma específico depende del amplificador MR-J3 o MR-J4. Cualquiera de estas alarmas que persistan después de un ciclo de encendido y no puedan ser borradas por software generalmente indican que se requiere el reemplazo del codificador.

P5: ¿El OSA18 es reparable o debe ser reemplazado como una unidad completa?

El OSA18 es un conjunto óptico sellado y programado de fábrica. La reparación a nivel de componente no es práctica para los usuarios finales — el codificador contiene elementos ópticos de precisión que requieren condiciones de sala limpia y equipos de prueba especializados para su servicio correcto. El enfoque estándar y recomendado es el reemplazo completo de la unidad con un OSA18 nuevo adaptado al motor. Dada la relación de costos entre el reemplazo de un codificador y un servomotor completo, el reemplazo del codificador es la opción económicamente sensata cuando el cuerpo del motor está en buen estado de servicio.
