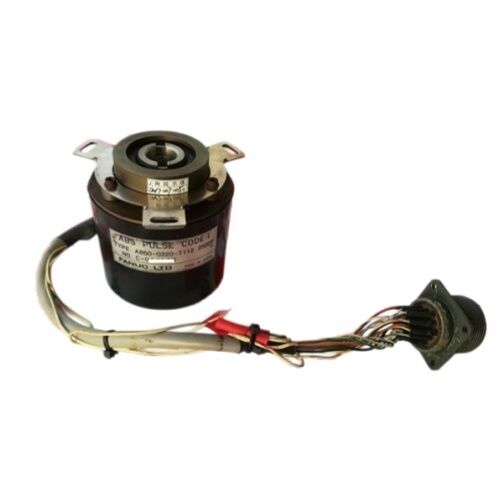

Ventilador con certificación CE, codificador de servomotor Fanuc A860-0320-T112

Fanuc A860-0320-T112 ∙ Absolute 2500P Pulse Coder ∙ AC/S-Series Servo Motors 0S ∙ 40S, CNC Cero-C/D · 15 · 16A · 18A · 21A ∙ Suspendido, Intercambio/excedente

Resumen general

ElLas condiciones de los requisitos de seguridad de los equipos de seguridad de las aeronaves deberán cumplirse.is the black-housing absolute pulse coder fitted to Fanuc's AC and S-series servo motors — the generation of motors that powered tens of thousands of CNC machine tools built through the 1980s and into the mid-1990s.

A 2500 pulsos por rotación ofrece la resolución de posición que Zero-C, Zero-D, y los primeros controladores 16/18 Modelo-A requieren para la operación de servo en circuito cerrado en tornos, centros de mecanizado,máquinas de perforaciónLas máquinas con esta generación de motores/codificadores siguen funcionando activamente en las instalaciones de producción de todo el mundo.y es esa realidad operativa en curso, no el interés de los coleccionistas, lo que mantiene al A860-0320-T112 como un componente de reemplazo muy buscado décadas después de que Fanuc suspendiera la producción activa..

El diseño absoluto significa que el codificador informa de su posición del eje inmediatamente al encenderse, sin necesidad de un ciclo de retorno de referencia.El CNC lee la posición del código absoluto del codificador inmediatamente después de la inicialización del sistema, y el eje está listo para el movimiento.

Esto no era una característica universal en esta generación de motores los codificadores de pulso incrementales anteriores (A860-0304-T112 y similares) requerían secuencias de direccionamiento antes de cada uso,mientras que el A860-0320-T112 absoluto permitió a los operadores reanudar la producción desde una posición conocida con precisión después de cualquier interrupción de energía planificada o no planificada.

La diferencia de comodidad es tangible en una máquina que se detiene y arranca con frecuencia.

The alternate part number A290-0561-V532 appears on some motor assemblies and ordering documents for the same physical encoder — both designations refer to the same unit and are interchangeable for identification and sourcing purposes.

La carcasa de plástico negro distingue este codificador de los tipos incrementales de tapa roja anteriores y de los codificadores de la serie alfa con cuerpo metálico que siguieron en la próxima generación de motores.En el campo, la carcasa negra es la confirmación visual más rápida de que un motor CA o de la serie S está equipado con este tipo absoluto en lugar de una variante incremental.

Especificaciones clave

La resolución 2500P en el contexto de la serie AC/S

La cifra de 2500 pulsos por revolución es el recuento de líneas de disco en bruto.000 incrementos de posición interpolados por revolución del eje a partir de esta base 2500P.

Para un servomotor conectado a un tornillo de 5 mm con una relación de velocidad típica,Esto da resolución posicional en el bajo rango de micrómetros de un solo dígito en la pieza de trabajo más que adecuada para las aplicaciones de mecanizado que estos motores fueron diseñados para servir.

En tornos y centros de mecanizado con controles de la serie 15 o 16A, esta resolución respalda la precisión de posicionamiento del eje por la que las máquinas CNC Fanuc construidas en esta época eran conocidas.

La posición absoluta que se codifica a sí misma abarca una revolución completa.

Multi-turn absolute position retention (knowing the position after more than one revolution without the shaft being driven back to a reference) depends on the servo amplifier's battery maintaining the revolution counter through machine power cycles.

Una batería de amplificador fallida no destruye los datos absolutos de una sola revolución del codificador; significa que el controlador debe restablecer la referencia de posición del eje después de la recuperación de energía.

Situación del suministro y intercambio

Fanuc suspendió la producción del A860-0320-T112 y sus variantes predecesoras inmediatas, ya que la generación de motores de la serie AC/S se había retirado de la línea de productos activos.Las unidades de repuesto provienen enteramente de dos fuentes: superávit de máquinas desmanteladas y de las reservas de intercambio de motores mantenidas por empresas de servicios especializadas de Fanuc.

La mayoría de los proveedores imponen una condición de intercambio de motor en estos codificadores porque el suministro es finito y está ligado a conjuntos de motor en funcionamiento.

The practical consequence for a maintenance buyer is that a core (faulty encoder or faulty motor with this encoder) must often accompany the order — the refurbisher fits a tested encoder to the returned motor body, prueba el conjunto, y suministra un motor de trabajo de nuevo.

Este modelo de intercambio es más común para el A860-0320-T112 que las ventas simples de solo partes, aunque el excedente de existencias en diversas condiciones está disponible en algunos distribuidores sin requisito de intercambio.

El ensayo de cualquier A860-0320-T112 de repuesto debe realizarse siempre en rotación en un amplificador compatible ‡ los ensayos de banco estáticos no validan la exactitud absoluta del código del codificador,que requiere una rotación real del eje para verificar que la secuencia de código esté limpia y que los datos de posición estén libres de ruido a lo largo de una revolución completa.

Padrones comunes de fallas y diagnóstico

La contaminación del disco óptico relacionada con la edad es el modo de falla dominante.

La carcasa de plástico negro del A860-0320-T112 sella el disco óptico desde el extremo del eje del motor, pero la migración de lubricante del rodamiento del motor a lo largo de años de servicio finalmente alcanza la ruta óptica,Reducción de la amplitud de la señal y causando el código absoluto para producir errores el CNC lee como fallo de datos de posición.

La alarma aparece típicamente como una alarma de error de posición o un fallo de comunicación del codificador en los controles Zero-C/D y 16A,a menudo aparece primero durante el calentamiento de la máquina cuando el lubricante de rodamiento es frío y viscoso.

El desgaste del rodamiento en el propio rodamiento interno del codificador es el segundo problema más común.

A medida que el rodamiento se desarrolla, el disco óptico oscila en relación con la matriz de fotodetectores, y la calidad de la señal se degrada, produciendo los mismos tipos de alarmas de error de posición que la contaminación.pero sin la evidencia visible del lubricante dentro del codificador cuando se abre para su inspección.

Preguntas frecuentes

P1: ¿Está disponible el A860-0320-T112 sin cambio de motor o debe devolverse un núcleo?

Algunos especialistas venden unidades sobrantes probadas directamente, que provienen de máquinas desmanteladas y están disponibles mientras haya existencias.

Muchos especialistas en reparación ofrecen este codificador solo como parte de un intercambio de motor, donde se envía el motor defectuoso y se devuelve un motor probado con un codificador funcional.

Si se requiere una compra definitiva sin devolver un núcleo, verifique con el proveedor en el momento de la consulta,ya que los niveles de existencias de este codificador descontinuado son realmente limitados y cambian con frecuencia.

P2: ¿Se puede reparar el A860-0320-T112 si está contaminado o desgastado, o debe cambiarse?

Fanuc diseñó estos codificadores como conjuntos sellados no destinados a la reparación en campo.y recalificar el codificador en rotación en un equipo de ensayo.

La tasa de éxito varía según el grado de contaminación y la condición del disco si el disco óptico en sí ha sido grabado o rayado por contaminación abrasiva, la limpieza no puede restablecer el rendimiento.Antes de comprometerse con la reparación, pregunte al reparador si prueban el codificador en rotación con una referencia conocida después de la reparación.

P3: ¿Qué códigos de alarma CNC aparecen cuando el A860-0320-T112 falla en un mando de la serie 16A?

En la serie 16A de Fanuc, las alarmas relacionadas con el codificador suelen aparecer como SV0401 (desconexión suave) o SV0409 (error del codificador de pulso) en el eje afectado.La alarma SV0401 cuando está encendida suele indicar que el codificador no se comunica.; la misma alarma que aparece de forma intermitente durante el funcionamiento indica un codificador degradado pero parcialmente funcional o un problema con el conector del cable.

SV0409 que aparece a mitad de ciclo sin antecedentes es a menudo el primer síntoma de contaminación óptica que causa ocasionalmente corrupción de código absoluto.

P4: ¿Cuál es la diferencia entre el A860-0320-T112 y el A860-0304-T112 equipado con motores de aspecto similar?

El A860-0320-T112 es un tipo absoluto

El A860-0304-T112 es un tipo incremental – el CNC debe conducir el eje a un punto de referencia después de cada ciclo de potencia para establecer la posición.

Ambos se ajustan a los mismos estilos de carrocería del motor, pero la tarjeta de interfaz del amplificador difiere entre los tipos absoluto e incremental.

La placa de identificación del motor y la configuración de los parámetros del amplificador confirmarán qué tipo está presente.No es un intercambio de conexión.

P5: ¿Cuál es el procedimiento de alineación que se requiere después de montar un A860-0320-T112 de repuesto?

A diferencia de los codificadores de la serie alfa con acoplamientos Oldham,el A860-0320-T112 se monta directamente en el eje del motor con una alineación entre la posición cero mecánica del codificador y la posición cero eléctrica del motor.

Después de instalar un reemplazo, el CNC generalmente requerirá una devolución de referencia completa para restablecer la referencia de posición absoluta con la orientación mecánica del nuevo codificador.

The specific parameter adjustment needed to align the new encoder's zero offset with the machine's grid shift and reference point depends on the machine builder's original setup — consult the machine's Fanuc parameter backup if available, y verificar la posición del eje en el punto de referencia antes de volver a poner la máquina en producción.
