FANUC A06B-6110-H015 | Módulo de Fuente de Alimentación PSM-15i Alpha i — 17.5 kW / 200–240V CA / 283–325V CC / Trifásico

Base de Alimentación CC para Gabinetes de Accionamiento Alpha i de Escala Media

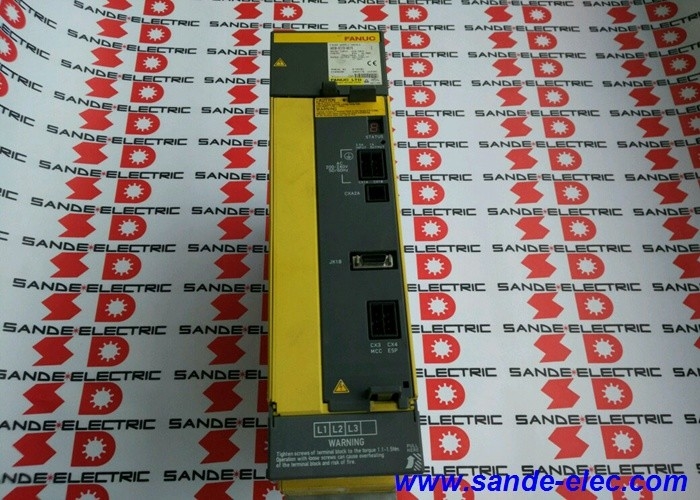

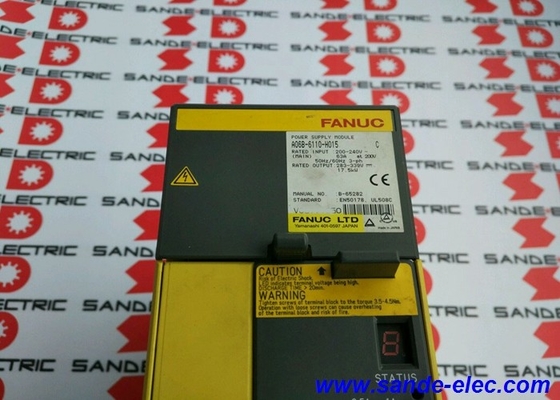

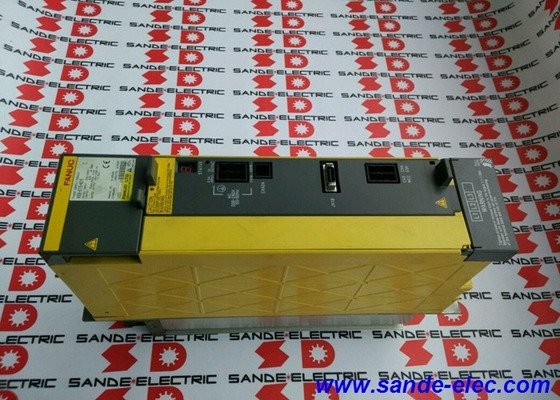

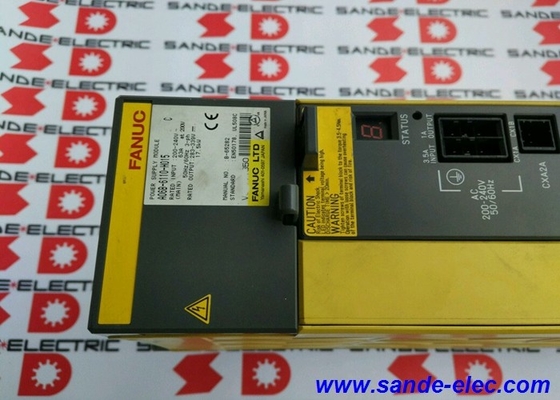

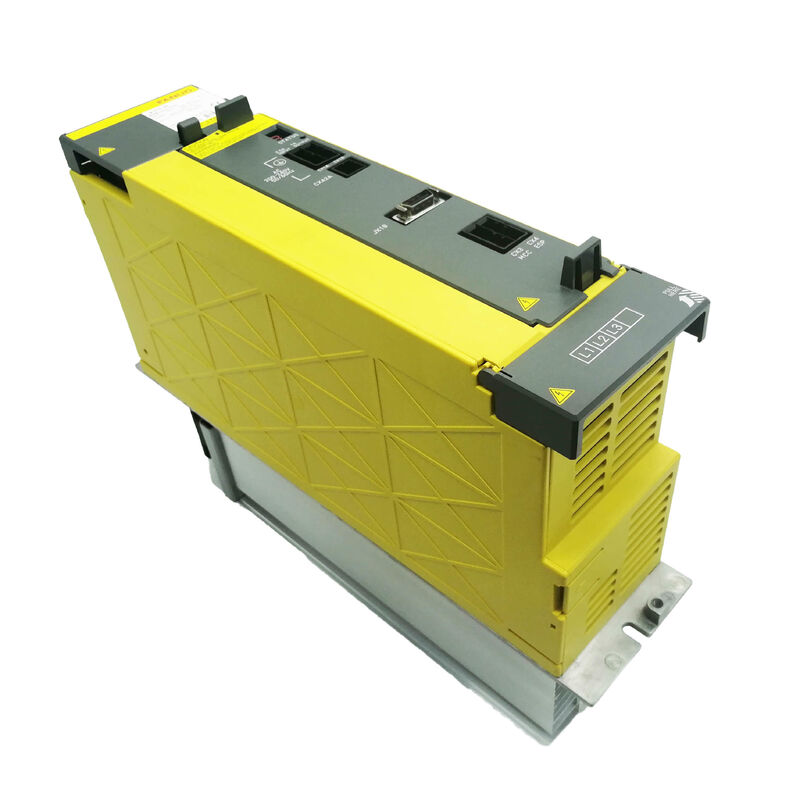

El A06B-6110-H015 es el PSM-15i — el módulo de fuente de alimentación de 17.5 kW de la serie Alpha i de FANUC. Acepta una entrada trifásica de 200–230/240V CA a 63A y produce el bus de CC regulado de 283–325V del que extraen todos los módulos amplificadores servo (αiSVM) y módulos amplificadores de husillo (αiSPM) Alpha i conectados. Esta es la base de alimentación compartida para el gabinete de accionamiento — no un accionamiento de un solo eje.

Las tres clasificaciones de potencia reflejan cómo opera el sistema de accionamiento en la práctica:

• Clasificado a 17.5 kW: Salida continua sostenible para ciclos de producción normales
• 28 kW máximo: Salida sostenida disponible por períodos cortos bajo demanda máxima
• 46 kW pico: Capacidad transitoria durante la aceleración simultánea de múltiples ejes

La cifra pico es importante para el dimensionamiento: un gabinete con múltiples ejes acelerando simultáneamente consume por encima de la potencia nominal durante breves períodos. El PSM-15i maneja estas transiciones sin dispararse, siempre que la demanda continua se mantenga dentro de la clasificación de 17.5 kW.

La serie A06B-6110 es el equivalente de la generación Alpha i a la familia anterior A06B-6087 Alpha PSM. Ambas producen un bus de CC de 283–325V a partir de una entrada trifásica de 200–230V CA, pero la serie A06B-6110 está emparejada con la arquitectura de accionamiento Alpha i (CNC serie i, amplificadores FSSB) en lugar de la generación Alpha original.

Especificaciones Clave

PSM-15i en la Familia PSM Alpha i

Dentro de la serie A06B-6110, diferentes variantes con sufijo H cubren diferentes clasificaciones de potencia de salida. El PSM-15i (H015) de 17.5 kW sirve a gabinetes de accionamiento de escala media con una combinación de amplificadores servo y de husillo. La selección de la clasificación correcta del PSM requiere sumar la demanda continua de todos los módulos αiSVM y αiSPM conectados. Un PSM subdimensionado se dispara por subtensión del bus durante la carga de producción sostenida.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el A06B-6110-H015 (PSM-15i) y la serie Alpha PSM A06B-6087 más antigua?

Ambos producen un bus de CC de 283–325V a partir de una entrada trifásica de 200–230V CA y cumplen la misma función de arquitectura de bus compartido. El A06B-6110 es de la generación Alpha i — diseñado para la plataforma CNC serie i posterior con amplificadores FSSB. El A06B-6087 es de la generación Alpha original. No son intercambiables entre generaciones de accionamiento, pero la función de la fuente de alimentación y el voltaje del bus son equivalentes dentro de sus respectivos sistemas de accionamiento.

P2: ¿Qué significa la distinción de clasificación de 17.5 kW / 28 kW / 46 kW en la práctica?

Los 17.5 kW son la salida continua sostenible. Los 28 kW máximos manejan períodos sostenidos de demanda superior a la nominal. Los 46 kW pico cubren la breve transición durante la aceleración simultánea de múltiples ejes. Dimensiona el PSM basándote en la demanda continua de todos los módulos conectados — las clasificaciones pico y máxima manejan las transiciones, pero la operación continua por encima de 17.5 kW disparará el módulo.

P3: El PSM-15i muestra una alarma de sobretensión del bus bajo carga normal sin frenado regenerativo intenso. ¿Qué se debe verificar?

La sobretensión del bus en condiciones normales sin desaceleración intensa apunta a una falla en la etapa rectificadora activa — un circuito IGBT o de puerta de accionamiento que ya no regula correctamente. No reinicies ni reanudes: un aumento incontrolado del voltaje del bus puede dañar los módulos de accionamiento conectados. El PSM requiere servicio o cambio antes de devolver la máquina a producción.

P4: ¿Reemplazar el A06B-6110-H015 requiere cambios en los parámetros del CNC?

No. El PSM no almacena parámetros del CNC. Después del reemplazo físico, restaura la energía y verifica el voltaje del bus de CC en los módulos de accionamiento conectados antes de habilitar los ejes. Confirma que todas las conexiones de señal y el enlace de interfaz a la cadena de accionamiento estén correctamente asentados antes del primer encendido.

P5: ¿Cómo se confirma la capacidad correcta del PSM para una máquina específica?

Suma la demanda de corriente continua de todos los módulos servo αiSVM y módulos de husillo αiSPM conectados bajo un ciclo de producción típico. Esta demanda continua total debe caer dentro de la potencia nominal de 17.5 kW del PSM. Los 46 kW pico manejan las transiciones de aceleración — pero si la demanda continua se acerca consistentemente a los 17.5 kW, el PSM está dimensionado al límite y un módulo de mayor clasificación reduciría el estrés térmico.
