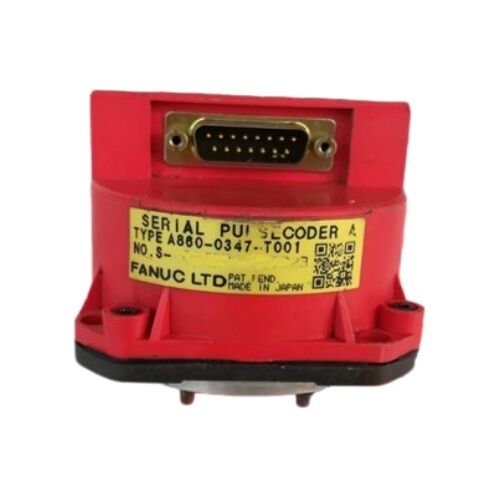

Codificador de servomotor absoluto Fanuc A860-0347-T001

Fanuc A860-0347-T001 | Codificador Absoluto de Pulso Serie A — Conector D-Sub, Motores de Servos AC Fanuc Modelo 3-0S / 4-0S Serie S

Descripción general

El Fanuc A860-0347-T001 es un codificador absoluto de pulso Serie A instalado en modelos específicos de la gama de servomotores AC Fanuc Serie S — específicamente los motores Modelo 3-0S y Modelo 4-0S.

El protocolo Serie A fue el formato de codificador serial de primera generación de Fanuc para la Serie S, proporcionando retroalimentación de posición absoluta a través de un enlace serial desde el motor al amplificador servo, eliminando la necesidad de un retorno de referencia al arrancar la máquina, al tiempo que entrega datos de posición con una resolución apropiada para las características operativas del motor Serie S.

El conector D-Sub en el cuerpo del codificador es el identificador físico de esta variante dentro de la familia A860-0347.

Los conectores D-Sub — el estándar industrial trapezoidal multipin — fueron una opción común para las conexiones de retroalimentación servo en la época en que se produjeron los motores Serie S, y el D-Sub del T001 se acopla al zócalo correspondiente en el conjunto del cable de retroalimentación del motor. Esta configuración de conector permite reemplazar el codificador sin perturbar el recorrido del cable — el T001 de reemplazo se conecta directamente al zócalo del extremo del motor del cable existente.

Los motores Serie S con los que se asocia el A860-0347-T001 representan una generación anterior de servomotores Fanuc que la serie Alpha que siguió.

Las designaciones 3-0S y 4-0S indican motores Serie S de marco medio en clasificaciones específicas de par y velocidad. Las máquinas construidas con estos motores — tornos, centros de mecanizado y equipos de línea de transferencia de los principales fabricantes de la década de 1990 — continúan operando en instalaciones de producción en todo el mundo, lo que hace que los codificadores de pulso de reemplazo probados sean una necesidad de mantenimiento activa en lugar de una curiosidad histórica.

Como todos los codificadores absolutos de pulso serial en el ecosistema Fanuc Serie S, la capacidad de posición absoluta del A860-0347-T001 depende de la batería de respaldo en el amplificador servo para mantener el recuento de múltiples vueltas a través de los ciclos de encendido de la máquina.

Una batería de amplificador en buen estado es el requisito previo operativo para el beneficio de "sin retorno de referencia al arrancar" que distingue a este codificador de los tipos incrementales utilizados en motores Serie S anteriores.

Especificaciones clave

Protocolo Serie A — Contexto de la Serie S

El protocolo Serie A sitúa al A860-0347-T001 en la primera generación de codificadores seriales Fanuc para la Serie S. Antes de la Serie A, los motores Serie S utilizaban codificadores de pulso incrementales (las familias A860-0315, A860-0316) que producían señales de cuadratura A/B/Z. La Serie A reemplazó esas salidas de cuadratura analógicas con un enlace de datos serial compacto, reduciendo el número de conductores requeridos entre el codificador y el amplificador, al tiempo que permitía la retroalimentación de posición absoluta que los tipos incrementales no podían proporcionar.

La transición a la retroalimentación absoluta serial fue una mejora operativa significativa para los operadores de máquinas: las máquinas con codificadores Serie A pueden reanudar la producción inmediatamente después de cualquier parada planificada o no planificada, siempre que la batería del amplificador esté en buen estado. Las máquinas con codificadores incrementales requieren una secuencia estructurada de retorno de referencia después de cada ciclo de encendido, lo que añade tiempo al arranque y limita la flexibilidad durante el mantenimiento.

El protocolo Serie A utilizado en la Serie S es distinto de los protocolos seriales utilizados en las generaciones posteriores de codificadores Alpha y Alpha i. El A860-0347-T001 no es compatible eléctrica ni de protocolo con los codificadores de la serie Alpha (familias A860-0346, A860-0356) ni con los codificadores Alpha i (serie A860-2001) — sirven a diferentes generaciones de motores y se comunican con diferentes circuitos de interfaz de amplificador.

Conector D-Sub — Identificación en campo y notas de reemplazo

El formato del conector D-Sub en el A860-0347-T001 utiliza la carcasa trapezoidal estándar con tornillos de retención de pestillo. Al examinar un motor en campo, el zócalo D-Sub en el extremo del motor del cable — en lugar de un conector Amphenol o de pines planos — es el indicador físico de que esta variante D-Sub T001 es el codificador correcto en lugar de una variante diferente de la serie A860-0347.

Antes de solicitar un reemplazo, confirme que el cable de retroalimentación del motor tiene un zócalo D-Sub en el extremo del codificador; el T001 no encajará en un cable terminado con un formato de conector diferente.

Preguntas frecuentes

P1: ¿Qué alarma CNC aparece cuando el A860-0347-T001 pierde la comunicación y cuál es el primer paso de diagnóstico?

Las fallas de comunicación del codificador Serie A suelen aparecer como alarmas de la serie SV-3xx en generaciones de CNC compatibles — comúnmente SV360 (error de datos seriales) o una alarma de eje que indica que el servo no se puede energizar.

Antes de desechar el codificador, desconecte y vuelva a conectar el conector D-Sub en el cuerpo del codificador, examinando todos los pines en busca de contaminación o daños físicos. Inspeccione el recorrido del cable en busca de dobleces, daños por aplastamiento o rozaduras en los bordes de la canalización.

Si la alarma persiste después de la inspección del conector y el cable, sustituya un cable de retroalimentación conocido de otro eje (si es compatible con el conector). Una falla que se soluciona con el cable sustituto indica daños en el cable; una que permanece indica el codificador o su circuito de interfaz de amplificador.

P2: ¿Está disponible el A860-0347-T001 como pieza nueva, o solo como excedente e intercambio?

La generación de motores Serie S es anterior a la producción actual de Fanuc, y el A860-0347-T001 se obtiene exclusivamente del mercado de accesorios — excedentes de desmantelamiento de máquinas en funcionamiento y grupos de intercambio gestionados de especialistas en reparación de motores.

Las unidades de intercambio probadas y garantizadas de proveedores de confianza son la ruta más práctica para un reemplazo con confianza en su estado funcional.

Una prueba estática en banco por sí sola no valida el rendimiento de comunicación serial del codificador; la prueba bajo rotación en un amplificador y CNC compatibles es la calificación significativa.

P3: ¿Se puede reemplazar el A860-0347-T001 con un tipo de codificador absoluto posterior si no se dispone de un reemplazo directo?

No — el protocolo del codificador Serie A y la interfaz del amplificador son específicos de los amplificadores servo Serie S diseñados para recibir datos Serie A.

Un reemplazo con una familia de codificadores Fanuc diferente requeriría un amplificador que pueda aceptar el protocolo de ese codificador, lo que a su vez requeriría un cambio en el sistema servo más allá del codificador.

En la práctica, el enfoque correcto es obtener un A860-0347-T001 compatible del mercado de accesorios.

Un especialista de confianza en motores Fanuc Serie S puede asesorar sobre si la variante exacta T001 D-Sub está disponible o si una alternativa compatible dentro de la familia A860-0347 con adaptación de cable es una opción.

P4: Después de instalar un A860-0347-T001 de reemplazo, ¿qué procedimiento de arranque se requiere?

Se requiere un retorno de referencia después de cada reemplazo de codificador. El nuevo codificador no tiene una relación de recuento de múltiples vueltas almacenada con la posición mecánica de la máquina — la SRAM del amplificador se ha reiniciado o contiene un recuento asociado a la orientación angular del codificador anterior.

Encienda la máquina, confirme que la alarma de comunicación del codificador se ha borrado (indicando que el enlace serial está establecido), luego impulse el eje a través de un ciclo completo de retorno de referencia. Verifique que la pantalla de posición del eje muestre la coordenada cero de la máquina esperada después del retorno de referencia antes de ejecutar cualquier programa de producción.

P5: ¿Cuáles son los patrones de falla más comunes para el A860-0347-T001 en máquinas Serie S de larga duración?

El desgaste de los rodamientos relacionado con la edad es la principal falla mecánica — el rodamiento del codificador que soporta el conjunto del disco óptico desarrolla juego, lo que introduce ruido en la señal y eventualmente activa alarmas de comunicación serial.

La contaminación del disco óptico por niebla de refrigerante o aerosol de aceite que ingresa a través del sello del eje del motor es la segunda vía de falla importante; la superficie del disco se oscurece, reduciendo la amplitud de la señal por debajo del umbral de detección.

La corrosión de los pines del conector D-Sub — por humedad, vapor de refrigerante o niebla de lubricante que ingresa al conector — causa fallas de comunicación intermitentes que empeoran con el tiempo. En todos los casos, el codificador no es reparable en campo; el intercambio es la solución de servicio.
