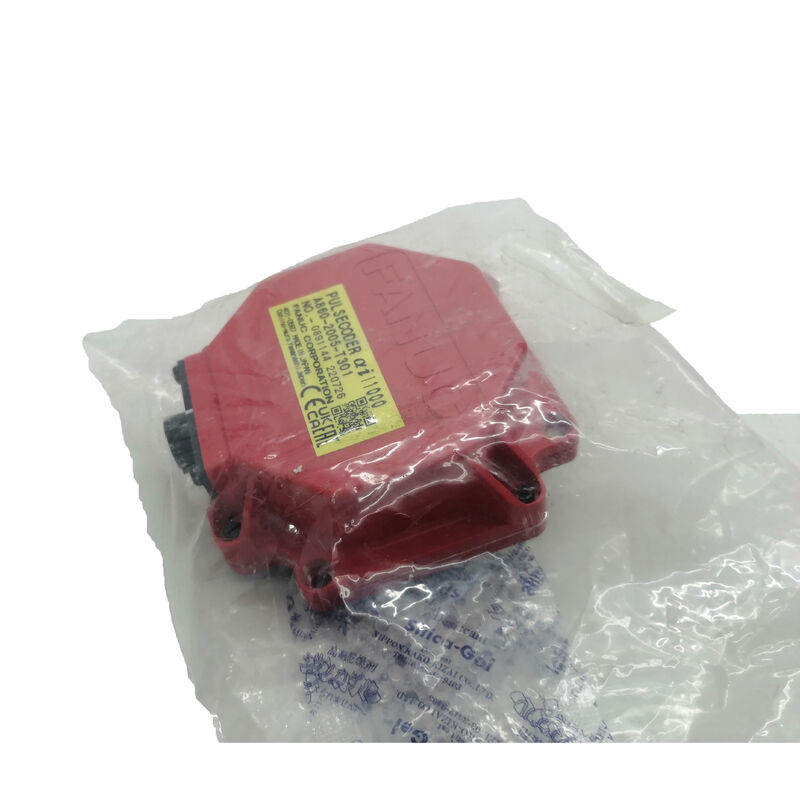

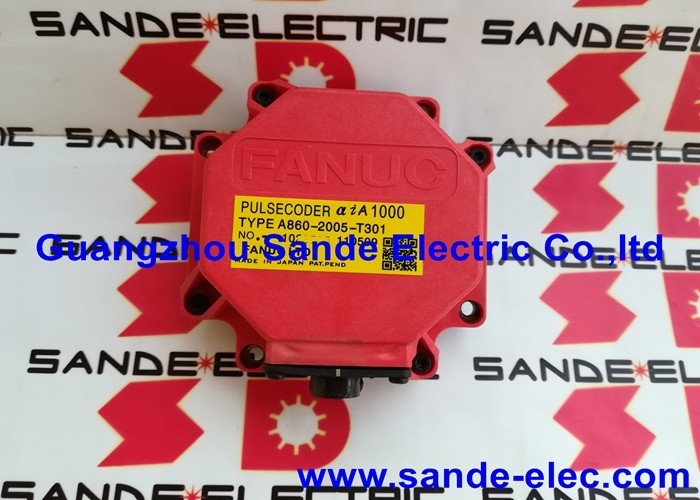

Codificador de Pulsos FANUC A860-2005-T301 — Codificador Incremental aiI1000 para Servomotores AC de la Serie Alpha i

Hay una corta lista de componentes que, cuando fallan, detienen por completo una máquina CNC. El codificador de pulsos del servomotor está cerca de la cima de esa lista. El FANUC A860-2005-T301 es el codificador incremental aiI1000 instalado en la amplia familia de servomotores AC Alpha i — uno de los dispositivos de retroalimentación más desplegados en el ecosistema de control de movimiento industrial de FANUC, cubriendo tamaños de motor desde unidades de eje compactas hasta unidades de alto par de gran formato.

Qué Significa la Designación aiI1000

La "I" en aiI1000 es el carácter crítico: este es un codificador de pulsos incremental, no uno absoluto. Donde un codificador absoluto emite un código de posición único en cada ángulo del eje independientemente del historial de energía, el aiI1000 genera un flujo continuo de pulsos a medida que el eje gira — retroalimentación de cuadratura de alta resolución que el amplificador servo FANUC procesa para determinar la velocidad, la dirección y el cambio posicional.

La retroalimentación incremental funciona en combinación con el sistema de posición de referencia del control CNC. Al arrancar la máquina, cada eje realiza un retorno de referencia, estableciendo un punto de referencia conocido. A partir de ese momento, el codificador aiI1000 rastrea todo el movimiento con su resolución de 1.000.000 de pulsos por revolución — suficiente granularidad para soportar tolerancias de posicionamiento ajustadas y un control de velocidad suave en todo el rango de velocidad de operación de la familia de motores Alpha i.

Especificaciones Técnicas

Un Rango de Motores que Cubre la Industria

Lo que distingue al A860-2005-T301 de los codificadores de aplicaciones más estrechas es la amplitud de los motores Alpha i a los que sirve. Desde el αi2/4000 — un motor compacto y rápido adecuado para unidades de eje más pequeñas — hasta las variantes de alto par αi50, el codificador de pulsos aiI1000 es el dispositivo de retroalimentación estándar en los marcos medianos y grandes de toda la gama de servomotores AC Alpha i de FANUC.

Esto abarca ambas variantes de motor de 200 V AC y 400 V AC, lo que significa que el mismo número de pieza del codificador cubre máquinas construidas para diferentes estándares de energía regionales sin cambios en el sistema de retroalimentación del motor. También significa que los equipos de mantenimiento que gestionan flotas de máquinas mixtas pueden almacenar un único número de pieza de codificador y saber que se aplica a una proporción sustancial de sus servomotores Alpha i.

Instalación: El Método del Acoplamiento Oldham

El A860-2005-T301 se instala a través de un acoplamiento Oldham — un acoplamiento mecánico de tres piezas que conecta el eje del codificador al eje del motor, al tiempo que acomoda un ligero desalineamiento angular y paralelo entre ambos. Este es el enfoque de montaje estándar de FANUC para la familia de codificadores de pulsos Alpha i, y el procedimiento de instalación se documenta en los manuales técnicos de motores de FANUC.

Los pasos prácticos: cuatro tornillos de cabeza hexagonal M4 aseguran el codificador de pulsos a la campana del motor. Una junta tórica sella el codificador en el alojamiento del motor, evitando la entrada de contaminación en la interfaz. El acoplamiento requiere una orientación correcta durante el reensamblaje — los dientes deben encajar correctamente y la junta tórica debe asentarse limpiamente sin pellizcarse.

Una precaución que vale la pena señalar: la propia documentación de FANUC enfatiza que el codificador de pulsos y la cubierta del motor no deben recibir golpes físicos durante la instalación, ya que son dispositivos ópticos de precisión. Proteger el codificador del polvo y las virutas durante el procedimiento de reemplazo es igualmente importante.

Dónde Trabaja Este Codificador

La serie de motores Alpha i se convirtió en la plataforma servo dominante de FANUC a partir de principios de la década de 2000 y se mantuvo en producción de máquinas nuevas de forma generalizada durante más de una década. Esa base instalada se traduce en que el A860-2005-T301 sea un artículo de mantenimiento genuinamente común en:

Centros de Mecanizado CNC — unidades de eje primarias (X, Y, Z, B, C) en centros de mecanizado de 3, 4 y 5 ejes de fabricantes como Mazak, Makino, Okuma, DMG Mori, Doosan y muchos otros que ejecutan controles FANUC 16i, 18i, 30i y 31i

Centros de Torneado y Tornos CNC — unidades servo de eje en configuraciones de 2 ejes, multieje y torneado-fresado donde los motores Alpha i impulsan el portapinzas y el eje de la herramienta

Robots Industriales FANUC — unidades de articulación del brazo en robots de las series M, R y LR donde la familia de motores αi proporciona la actuación de alto rendimiento

Equipos de Producción Dedicados — celdas de automatización personalizadas, líneas de transferencia y máquinas de propósito especial construidas alrededor de unidades servo Alpha i en entornos automotrices, aeroespaciales y de fabricación general

Una Nota sobre el Diagnóstico de Fallas Antes del Reemplazo

Uno de los errores más comunes en el reemplazo de codificadores es reemplazar el codificador sin confirmar primero que es realmente el componente defectuoso. Las alarmas servo FANUC relacionadas con fallas del codificador (típicamente alarmas SV en el rango 300-499 en sistemas CNC FANUC) también pueden ser activadas por daños en el cable, corrosión del conector, fallas del amplificador o interferencia en la línea de señal del codificador.

Antes de comprometerse con el reemplazo del codificador, vale la pena verificar la continuidad del cable del codificador, inspeccionar el conector en ambos extremos del motor y el amplificador, y cambiar a un cable conocido en buen estado. Una falla confirmada del codificador — verificada ya sea por equipo de prueba estático o montando el codificador sospechoso en un motor de prueba con un amplificador FANUC — brinda la mayor confianza de que el reemplazo resolverá la falla.

Preguntas Frecuentes

P1: ¿Es el FANUC A860-2005-T301 un codificador absoluto o incremental?

Es incremental. La "I" en aiI1000 significa incremental. A diferencia de los codificadores absolutos, no retiene datos de posición a través del apagado — el control CNC debe realizar un retorno de referencia (referenciación del eje) en cada arranque de la máquina para establecer la posición de referencia del eje.

P2: ¿Qué servomotores FANUC utilizan el A860-2005-T301?

Este codificador cubre los servomotores AC FANUC Serie Alpha i desde αi2/4000 hasta αi4, αi8, αi12, αi22, αi30, αi40 y αi50, en todas las variantes de velocidad. Se utiliza en versiones de motor de 200 V y 400 V. Confirme siempre verificando la etiqueta del codificador en el motor — el número de pieza en la etiqueta es la referencia de compatibilidad definitiva.

P3: ¿Qué controles CNC y amplificadores servo funcionan con el A860-2005-T301?

Este codificador de pulsos se comunica a través del enlace serie de alta velocidad de FANUC con amplificadores servo de las series αi y βi, emparejados con controles CNC de las familias 0i, 16i/18i/21i y 30i/31i/32i. Estas son las plataformas dominantes de FANUC en máquinas herramienta y robots construidos desde principios de la década de 2000 hasta la actualidad.

P4: ¿Qué alarmas FANUC indican típicamente un A860-2005-T301 defectuoso?

Las fallas relacionadas con el codificador típicamente activan alarmas SV (alarmas servo) en la pantalla CNC FANUC — los códigos comunes incluyen SV0364 (alarma CSAL), SV0368 (alarma de fase suave) y errores relacionados con la comunicación o el conteo del codificador. Antes de concluir que el codificador ha fallado, inspeccione el cable y el conector del codificador, ya que las fallas del cable producen códigos de alarma idénticos.

P5: ¿Se puede reparar el A860-2005-T301 cuando falla?

La reparación genuina rara vez es factible. FANUC fabrica el aiI1000 como un ensamblaje de precisión sellado, y el disco óptico interno y los componentes de acoplamiento no están diseñados para desmontaje en campo. Las instalaciones especializadas de reparación de motores FANUC con bancos de prueba dedicados pueden realizar diagnósticos de fallas para confirmar la falla del codificador antes del reemplazo, pero las opciones de servicio realistas son el reemplazo con una unidad funcional verificada o los programas de intercambio ofrecidos por proveedores especializados de codificadores FANUC.
