FANUC A06B-6200-H055 | Módulo de fuente de alimentación Alpha i aiPS-55: salida de 200–240 V CA/283–339 V CC/trifásico

Base del bus de CC para sistemas de accionamiento Alpha i

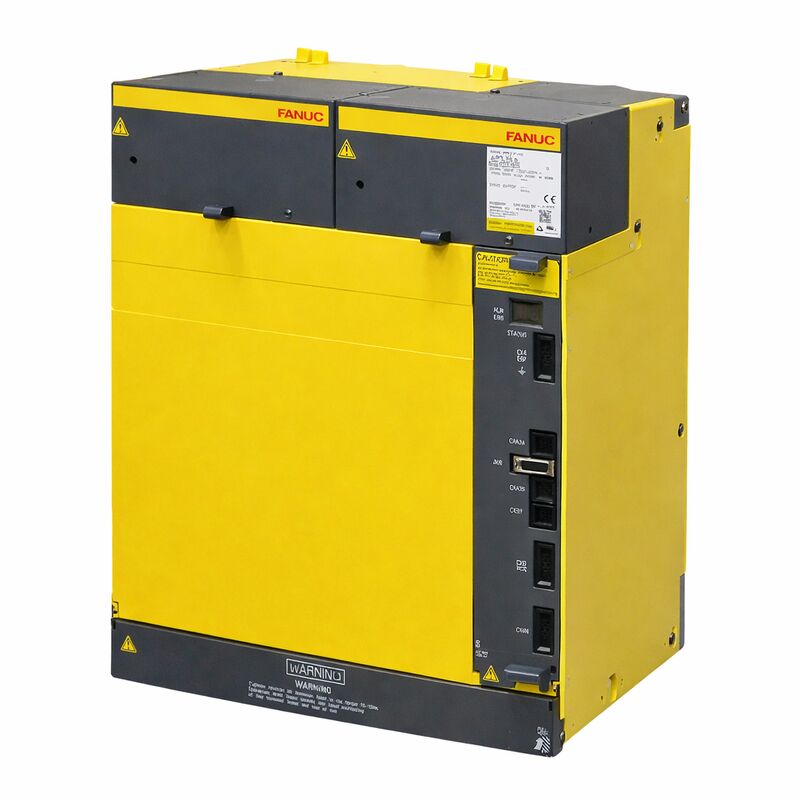

El A06B-6200-H055 es el aiPS-55, el módulo de fuente de alimentación de clase 55 kW de la serie A06B-6200 Alpha i de FANUC. Acepta una entrada de red trifásica de 200 a 240 VCA, rectifica y regula a un bus de CC de 283 a 339 V y suministra ese bus de CC a los módulos servoamplificadores y de husillo conectados aguas abajo.

Cada módulo servoamplificador Alpha i (αiSVM) y módulo amplificador de husillo (αiSPM) en el gabinete del variador obtiene su energía operativa de este bus de CC común. El PSM maneja la base de energía compartida para todo el sistema de variador; dimensionarlo correctamente frente a la demanda continua combinada de todos los módulos de variador conectados es la decisión de instalación crítica.

La serie A06B-6200 es la generación Alpha i, distinta de las anteriores A06B-6087 (Alpha PSM) y A06B-6110 (Alpha i, rango de potencia más bajo). Confirme la serie y la potencia nominal correctas con respecto a la carga continua total del sistema de transmisión antes de especificar un reemplazo.

Especificaciones clave

Recuperación de energía regenerativa

El aiPS-55 es una fuente de alimentación regenerativa. Cuando los ejes del servo y del husillo conectados desaceleran, los motores actúan como generadores y devuelven energía al bus de CC. El aiPS-55 devuelve esta energía recuperada al suministro de CA en lugar de disiparla en forma de calor a través de una resistencia de freno.

En máquinas con frecuentes ciclos de frenado intensos (centros de mecanizado de gran formato, centros de torneado pesados), esta regeneración reduce activamente el consumo de energía y elimina la carga térmica que las resistencias de frenado introducen en el gabinete.

Nota de seguridad del bus de CC

Los condensadores del bus de CC del aiPS-55 retienen un voltaje peligroso durante varios minutos después de que se desconecta la alimentación principal. El LED indicador de carga en la cara frontal del módulo debe estar completamente apagado antes de cualquier trabajo en el cableado del sistema de accionamiento o en los módulos conectados. No mida el voltaje del bus de CC ni conecte/desconecte módulos de accionamiento hasta que el LED esté apagado y haya transcurrido un breve período de espera adicional.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre A06B-6200-H055 y los módulos Alpha PSM anteriores?

El A06B-6200 es el PSM de la serie Alpha i, diseñado para los módulos amplificadores de husillo y servo Alpha i posteriores. El A06B-6087 (Alpha PSM) y el A06B-6110 (Alpha i de menor potencia) son series diferentes. El rango de voltaje de salida del bus de CC es similar entre generaciones (283–339 V), pero los módulos no son intercambiables: cada serie se adapta a su generación específica de módulos de variador.

P2: ¿Qué indica el aiPS-55 sobre la capacidad del módulo?

La designación 55 identifica la clase de potencia del módulo dentro de la serie aiPS. Los números más altos indican una mayor capacidad de energía para configuraciones de gabinetes de unidades más grandes con más ejes o de mayor corriente. Seleccione la potencia nominal del PSM en función de la suma de la demanda de energía continua de todos los módulos αiSVM y αiSPM conectados en condiciones normales de producción.

P3: ¿El aiPS-55 requiere una resistencia de frenado separada?

No. El aiPS-55 incluye regeneración activa: devuelve la energía de desaceleración al suministro de CA en lugar de requerir una resistencia de freno para disiparla en forma de calor. Solo se necesita una resistencia de freno en las variantes de PSM no regenerativas. La arquitectura regenerativa del aiPS-55 también significa que no hay ninguna resistencia de freno que dimensionar o proteger térmicamente en el diseño del gabinete.

P4: El sistema de transmisión muestra una alarma de subtensión del bus. ¿Podría ser el PSM el culpable?

La subtensión del bus puede originarse en el PSM, el suministro de CA entrante o en un módulo variador conectado que consume corriente excesiva. Primero verifique el voltaje de suministro de CA entrante en los terminales de entrada del PSM. Si el voltaje de suministro es correcto, verifique que ningún módulo variador esté consumiendo una corriente anormalmente alta (un cortocircuito en un módulo conectado carga el bus). Si el PSM no logra mantener el voltaje del bus bajo carga normal, el PSM mismo requiere servicio.

P5: ¿Reemplazar el A06B-6200-H055 requiere algún cambio en los parámetros del CNC?

No. El PSM no almacena parámetros del CNC. Después del reemplazo físico, restablezca la alimentación principal y verifique el voltaje del bus de CC en los módulos de variador conectados antes de habilitar los ejes. Confirme que todas las conexiones de fibra entre el PSM, los módulos de transmisión y el CNC estén correctamente colocadas antes del primer encendido.
