Encoder rotatorio incremental Mitsubishi OSE105S2 — Unidad de retroalimentación incremental original para servomotores de las series HC / HCR

Encontrar un reemplazo original, nuevo en caja, para un servencoder Mitsubishi no siempre es fácil, especialmente para una unidad heredada que ya no se fabrica. El OSE105S2 es exactamente ese tipo de pieza: un encoder rotatorio incremental OEM Mitsubishi, fabricado en Japón y diseñado como el dispositivo de retroalimentación instalado de fábrica para los servomotores de CA de las series HC y HCR que impulsaron una generación de maquinaria CNC en plantas de fabricación globales.

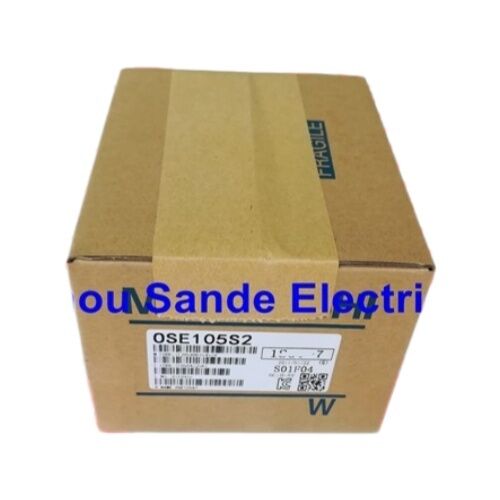

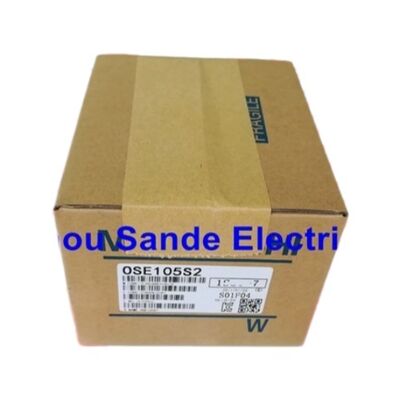

Este anuncio es para un genuino Mitsubishi Electric OSE105S2, nuevo en su embalaje original, no es una unidad reacondicionada ni una copia.

Qué hace este encoder y por qué es importante

Cada eje de servomotor en una máquina CNC depende de un encoder para cerrar el bucle de posición. El motor gira, el encoder cuenta y el variador de servomotor compara la posición real con la posición comandada, miles de veces por segundo. Retire el encoder, dañelo o sustitúyalo por una unidad de menor calidad, y el eje fallará o funcionará con una precisión degradada.

El OSE105S2 es el componente de retroalimentación emparejado de fábrica para la serie de motores HC/HCR de Mitsubishi. Se monta directamente en la parte trasera del eje del motor y se comunica con el variador de servomotor a través de una señal estructurada multifase, el mismo formato de señal que el variador fue calibrado y ajustado para recibir. Esa es la razón para usar una pieza OEM original en lugar de un sustituto del mercado de accesorios: el sistema fue diseñado en torno a ella.

Especificaciones técnicas

La serie OSE — Integrada en la arquitectura de servomotores de Mitsubishi

La familia de encoders OSE ocupa un papel específico dentro del ecosistema de servomotores de Mitsubishi. A diferencia de los encoders externos que se montan en los ejes de la máquina o en los husillos de bolas, el OSE105S2 es un encoder de motor interno — reside dentro de la carcasa del motor, acoplado directamente al eje del rotor, y proporciona retroalimentación primaria de velocidad y posición al amplificador de servomotor.

Esta disposición de acoplamiento directo es importante. No hay acoplamiento flexible entre el encoder y el eje del motor, lo que significa cero cumplimiento mecánico y cero juego en la ruta de retroalimentación. Cada rotación que hace el motor se cuenta exactamente, sin los errores de redondeo que los acoplamientos de eje pueden introducir en los encoders externos.

El conector de brida de 8 pines y el formato de salida de cuadratura A/B/Z son consistentes en toda la gama de motores HC/HCR, lo que convierte al OSE105S2 en un repuesto común para los equipos de servicio que mantienen flotas de máquinas antiguas impulsadas por Mitsubishi.

Salida de fase A/B/Z — Qué transporta cada señal

Tres canales, tres trabajos:

Fases A y B — el par de cuadratura principal. Estas dos señales están desfasadas 90 grados, lo que indica al variador cuánto ha girado el eje y en qué dirección. Contando los flancos ascendentes y descendentes de ambos canales, se obtienen cuatro recuentos de posición por período de encoder, una técnica llamada decodificación de cuadratura.

Fase Z — un pulso por cada revolución completa, utilizado como marcador de referencia. Esta es la señal que el amplificador de servomotor utiliza durante el referenciado para establecer una posición angular de referencia conocida en el eje. Sin un pulso Z limpio, los ciclos de referenciado se vuelven poco fiables.

Las señales complementarias (/A, /B, /Z) son pares diferenciales, esenciales para la inmunidad al ruido en recorridos de cable largos, y una característica estándar del formato de salida de línea que se utiliza en aplicaciones de servomotores.

Dónde encontrará este encoder en funcionamiento

Las series de motores HC y HCR se desplegaron ampliamente en una amplia gama de equipos impulsados por Mitsubishi durante las décadas de 1990 y 2000. El OSE105S2 todavía aparece como un repuesto necesario en:

Centros de mecanizado CNC — servomotores de los ejes X, Y, Z y rotatorios en fresadoras y centros de mecanizado controlados por Mitsubishi MELDAS

Tornos CNC — servomotores de posicionamiento de torreta y de eje deslizante en centros de torneado impulsados por Mitsubishi

Robots industriales — retroalimentación de servomotor de articulación en brazos robóticos Mitsubishi MELFA antiguos que utilizan motores de articulación de la serie HC

Líneas de transferencia y FMS — cambiadores de palets, mesas de transferencia y sistemas de transferencia construidos alrededor de variadores de servomotor de la serie HC en el sector de proveedores de automoción

Máquinas de moldeo por inyección — retroalimentación de servomotor de eje de sujeción e inyección en máquinas que utilizan variadores Mitsubishi

Condición: Nuevo en caja original

Esta unidad se ofrece nueva de fábrica en su embalaje original Mitsubishi. Para un componente descontinuado como el OSE105S2, la distinción entre nuevo y reacondicionado es considerablemente importante:

Un encoder nuevo tiene vida útil completa de rodamientos, un disco óptico limpio sin desgaste ni contaminación, y alineación de señal calibrada de fábrica. Una unidad reacondicionada tiene un historial de servicio desconocido; puede haber sido retirada de un motor que falló por otras razones, o uno que funcionó durante años antes de ser desmantelado. Para un encoder que reside dentro de un servomotor y se espera que dure la vida útil de la máquina, nuevo en caja es la única condición con un horizonte de servicio predecible.

Preguntas frecuentes

P1: ¿Es el OSE105S2 un encoder incremental o absoluto?

Es incremental. Genera señales de cuadratura de fase A, B y Z a medida que el eje gira, pero no retiene datos de posición cuando se retira la alimentación. El variador de servomotor establece una referencia absoluta al inicio de la máquina a través de un ciclo de referenciado utilizando el pulso de fase Z.

P2: ¿Qué servomotores Mitsubishi utilizan el OSE105S2?

El OSE105S2 es el encoder instalado de fábrica para servomotores de CA de las series HC y HCR de Mitsubishi, incluyendo modelos como el HC-SF, HC-SFS y variantes asociadas. Si el número de pieza de su motor comienza con HC o HCR, es muy probable que el OSE105S2 sea el encoder correcto; confirme con la etiqueta de la unidad existente antes de realizar el pedido.

P3: ¿Se puede reemplazar el OSE105S2 por un encoder Mitsubishi más nuevo?

No directamente. La familia de encoders OSE utiliza un pinout de conector y un formato de señal específicos que coinciden con el amplificador de servomotor con el que está emparejado. Sustituir un tipo de encoder diferente requeriría cambios de parámetros en el lado del amplificador y potencialmente modificaciones de hardware. Para un reemplazo idéntico en una máquina existente, el OSE105S2 es la pieza correcta.

P4: ¿Sigue fabricando Mitsubishi este encoder?

No, el OSE105S2 ha sido descontinuado por Mitsubishi Electric. El stock nuevo en caja está disponible a través de proveedores de piezas de automatización industrial, pero no se está produciendo activamente. Si necesita un suministro a largo plazo, es aconsejable asegurar varias unidades mientras haya stock disponible.

P5: ¿Cuál es el número de pieza alternativo para el OSE105S2?

El encoder también se lista como OSE-105S2 (formato con guion) en la documentación de Mitsubishi y en algunos catálogos de proveedores. Se hace referencia en combinaciones de números de pieza de motor como HC-202S-E51+OSE105S2, donde "E51" denota la opción de encoder. Los códigos de referencia cruzada incluyen B55028 y E42, dependiendo de la fuente del catálogo.
