Codificador incremental para servomotor Fanuc sin escobillas A860-2001-T321 A860-0360-V511

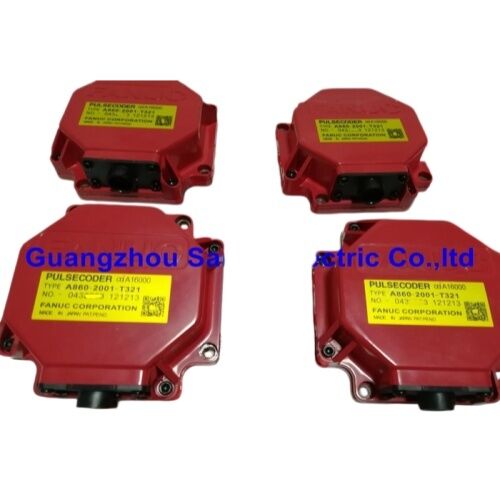

Encoder incremental sin escobillas FANUC — A860-2001-T321 / A860-0360-V511

Retroalimentación de precisión, sin concesiones

Cuando el posicionamiento del eje se desvía o una alarma de servomotor detiene una línea de producción, el codificador es el primer lugar donde buscar. Los A860-2001-T321 y A860-0360-V511 de FANUC son codificadores incrementales sin escobillas genuinos de fábrica diseñados para eliminar esa vulnerabilidad, proporcionando una retroalimentación de posición estable y de alta resolución a lo largo de millones de ciclos de máquina sin degradación de la señal.

Ambas unidades están construidas sobre una arquitectura óptica sin escobillas. Sin contacto entre el rotor y el estator, no hay superficie de desgaste, ni residuos de escobillas, ni decaimiento progresivo de la señal. El resultado es un codificador que funciona el día 5.000 de la misma manera que funcionó el día uno.

Dos modelos. Una lógica de selección clara.

A860-2001-T321 se combina con los servomotores FANUC de las series αi y αiS — las unidades de mayor par y mayor velocidad que se encuentran en centros de mecanizado de gran formato, VMC de cinco ejes y mandrinadoras horizontales. El conector tipo T sale de la parte trasera de la unidad, manteniendo el enrutamiento del cable limpio en carcasas de servomotor estrechas.

A860-0360-V511 está diseñado para la familia de motores β y βiS — servomotores compactos y rentables que alimentan la mayoría de los centros de torneado de tamaño pequeño a mediano y centros de mecanizado CNC de nivel de entrada en todo el mundo. El conector de salida lateral tipo V se adapta a las holguras laterales más estrechas típicas de los gabinetes de máquinas más pequeños.

Ambos modelos se comunican a través de la interfaz serie nativa de FANUC, conectándose directamente a los amplificadores de las series αi y βi sin convertidores de señal ni adaptadores de protocolo. La compatibilidad es perfecta desde el primer momento.

Especificaciones clave de un vistazo

A860-2001-T321

• Tipo: Incremental / Óptico sin escobillas
• Serie de motores compatibles: αi, αiS, αiF
• Amplificadores compatibles: Series αi SV, SVU
• Interfaz de señal: Serie FANUC
• Conector: Tipo T (salida trasera)
• Sellado: IP65 (extremo del eje)

A860-0360-V511

• Tipo: Incremental / Óptico sin escobillas
• Serie de motores compatibles: βi, βiS
• Amplificadores compatibles: Serie βi SV
• Interfaz de señal: Serie FANUC
• Conector: Tipo V (salida lateral)
• Sellado: IP65 (extremo del eje)

Construido para la realidad industrial

Los talleres no son entornos controlados. El refrigerante, la vibración, el ciclo térmico y las partículas en suspensión son hechos de la vida en la planta de producción, y estos codificadores están especificados precisamente para esa realidad.

Los rodamientos precargados sellados resisten la entrada de refrigerante y eliminan el juego del eje que causa errores de conteo de posición bajo vibración. El sellado del extremo del eje con clasificación IP65 mantiene el fluido de corte fuera del conjunto óptico durante las operaciones de corte en húmedo. Los componentes internos se seleccionan para la estabilidad térmica en todo el rango de temperatura de funcionamiento de los servomotores industriales, por lo que el rendimiento se mantiene constante, ya sea que la máquina se haya estado calentando durante tres minutos o funcionando en turnos continuos durante doce horas.

Las tolerancias mecánicas se mantienen según las especificaciones del OEM en todo momento. Estos codificadores se instalan directamente en lugar de los originales de fábrica, sin calzas, sin placas adaptadoras y sin herramientas especiales. En la mayoría de las instalaciones, un cambio completo de codificador lleva menos de una hora.

Comprensión de la retroalimentación incremental en aplicaciones CNC

Los codificadores incrementales generan una secuencia de pulsos — un número fijo de pulsos por revolución — que el servomotor acumula en un total de posición en ejecución. Cada vez que la máquina se enciende, ese conteo se reinicia a cero y restablece su referencia de coordenadas a través de un ciclo de retorno de referencia estándar (G28 o equivalente). El proceso dura segundos y ya está integrado en la rutina de inicio de cada controlador CNC moderno.

Esta arquitectura es deliberadamente simple. Sin batería, sin memoria no volátil, sin apretón de manos de inicialización. Menos componentes significan menos modos de fallo, y cuando ocurre un fallo, el diagnóstico es rápido: el codificador está produciendo una señal o no. Para la gran mayoría de los entornos de producción CNC, la retroalimentación incremental ofrece una ventaja de costo, simplicidad y disponibilidad de piezas que la convierte en la opción práctica clara.

Referencia de compatibilidad

Verifique siempre con el número de pieza de la placa de identificación del motor antes de realizar el pedido.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el A860-2001-T321 y el A860-0360-V511, y cómo sé cuál necesita mi máquina?

Los dos codificadores sirven a diferentes familias de motores. El A860-2001-T321 está diseñado para los servomotores FANUC de las series αi y αiS — las unidades más grandes y de mayor rendimiento que se encuentran típicamente en centros de mecanizado y equipos multieje. El A860-0360-V511 se combina con las series β y βiS, que son servomotores compactos comunes en tornos más pequeños y centros de mecanizado CNC de nivel de entrada. Para confirmar la pieza correcta, localice la placa de identificación del motor en su máquina. Si la designación del motor comienza con "αiS" o "αi", el A860-2001-T321 es el codificador correcto. Si dice "βiS" o "βi", seleccione el A860-0360-V511. Los dos no son intercambiables, aunque ambos son codificadores serie incrementales, la interfaz mecánica, la orientación del conector y la configuración interna difieren entre las familias de motores α y β.

P2: ¿Qué códigos de alarma de FANUC suelen indicar un fallo del codificador en estos modelos?

Las alarmas más comunes asociadas con un codificador defectuoso incluyen las alarmas de servomotor 364 y 365 (errores de comunicación del codificador serie), la alarma de servomotor 369 (fallo de hardware del codificador) y SV-0368 / SV-0447, que se relacionan con irregularidades en el conteo de pulsos y la interrupción de la comunicación entre el codificador y el amplificador. Las alarmas que aparecen de forma intermitente bajo carga o a velocidades de husillo específicas, y que luego se borran al reiniciar la alimentación, son un fuerte indicio de un disco óptico degradado o un cable de retroalimentación suelto en lugar de un fallo del lado del variador. Antes de reemplazar el codificador, inspeccione siempre el cable de retroalimentación en toda su longitud en busca de daños y verifique que el conector esté completamente asentado, ya que los fallos del cable representan una parte importante de los fallos aparentes del codificador.

P3: ¿Puede un ingeniero de mantenimiento interno reemplazar estos codificadores, o se requiere una certificación especializada?

El reemplazo del codificador en servomotores FANUC está dentro de la capacidad de un ingeniero de mantenimiento experimentado sin certificación especializada, siempre que se siga el procedimiento correcto. Los pasos críticos son: apagar completamente la máquina y permitir que los condensadores del servomotor se descarguen antes de tocar cualquier cableado; fotografiar el enrutamiento del cable y la orientación del conector antes de desconectarlo; manipular el codificador de reemplazo solo por su carcasa y nunca tocar el disco óptico o los componentes internos; apretar los tornillos de montaje según las especificaciones para evitar desalineaciones; y realizar un ciclo completo de retorno de referencia después del reensamblaje antes de reanudar la producción. El error de instalación más común es un conector ligeramente desalineado, que produce una alarma inmediata al encender. Para los equipos nuevos en el desmontaje de servomotores, tener un ingeniero cualificado presente para el primer reemplazo es una precaución razonable.

P4: ¿Son los codificadores de posventa o reacondicionados una alternativa viable a las unidades genuinas de FANUC?

Los codificadores reacondicionados suelen costar entre un 30% y un 60% menos que las unidades OEM nuevas y pueden ser una opción razonable para máquinas con menor utilización o donde el tiempo de entrega es la principal restricción. El riesgo inherente con las unidades reacondicionadas es que los componentes ópticos subyacentes pueden haber acumulado desgaste, y no hay forma de verificar la vida útil restante antes de la instalación. Para máquinas de alta producción que funcionan en dos o tres turnos, el costo de un solo evento de tiempo de inactividad no planificado causado por un codificador reacondicionado que vuelve a fallar casi siempre excede la diferencia de precio con una unidad OEM nueva. Para los ejes críticos en equipos de producción primaria, los codificadores genuinos de FANUC con trazabilidad completa siguen siendo la opción de menor riesgo. Para máquinas secundarias o inventario de respaldo, una unidad reacondicionada de buena reputación con un informe de prueba documentado puede tener sentido económico.

P5: ¿Cómo deben almacenarse estos codificadores antes de la instalación para preservar su vida útil?

Almacene las unidades en su embalaje sellado original en un ambiente limpio y seco entre 0 °C y 55 °C (32 °F y 131 °F), lejos de la luz solar directa y de fuentes electromagnéticas como motores grandes o equipos de soldadura. Evite apilar objetos pesados sobre el embalaje; la presión sostenida o el impacto pueden agrietar el disco óptico, que es el componente interno más frágil. Mantenga las unidades alejadas de disolventes, fluidos de corte y aerosoles, ya que la entrada de vapor puede degradar los sellos internos incluso en un paquete sellado con el tiempo. Bajo condiciones de almacenamiento correctas, los codificadores FANUC mantienen las especificaciones completas durante varios años. Una buena práctica es rotar el stock y usar las unidades más antiguas primero. Antes de instalar cualquier codificador almacenado, inspeccione los pines del conector en busca de oxidación y límpielos suavemente con un paño seco que no suelte pelusa si es necesario.
