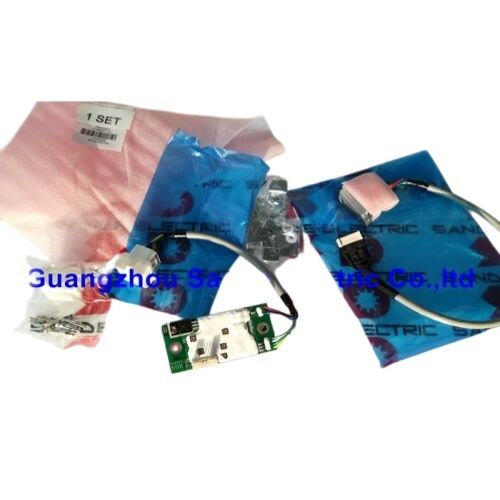

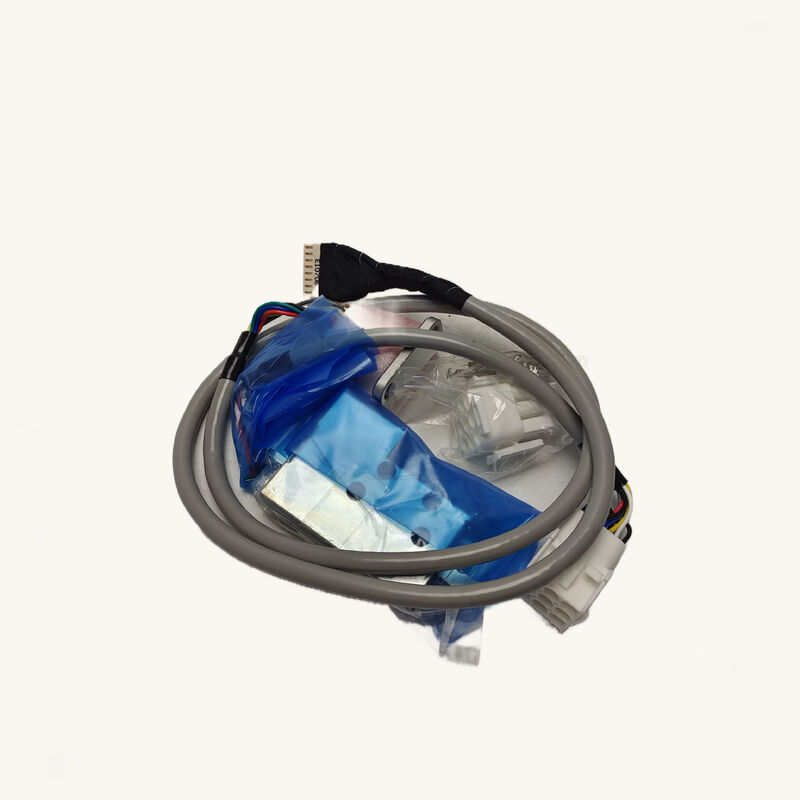

Codificador de Eje PLG Mitsubishi TS1860N1170 — Dispositivo de Retroalimentación Original para Sistemas de Husillo CNC Mitsubishi

Cuando un variador de husillo Mitsubishi pierde su señal de posición, la máquina se detiene. Parada total. Sin retroalimentación del husillo significa que no hay orientación, no hay roscado, no hay operación del eje C — solo una alarma y una línea de producción parada. El Mitsubishi TS1860N1170 es el codificador de eje PLG que evita exactamente ese escenario, sirviendo como el dispositivo de retroalimentación de posición y velocidad en los sistemas de husillo CNC MELDAS de Mitsubishi.

Esta unidad se ofrece nueva, original y sin instalar — Mitsubishi Electric empaquetada de fábrica, no reconstruida, no reacondicionada.

Qué significa "PLG" en un sistema de husillo Mitsubishi

PLG significa generador de pulsos en la terminología CNC de Mitsubishi, aunque los dispositivos modernos de la serie TS son mucho más sofisticados que un simple contador de pulsos. El TS1860N1170 pertenece a la familia de codificadores PLG de salida serial de Mitsubishi — dispositivos que comunican datos de posición y velocidad al variador de husillo de la serie MDS a través de una interfaz serial de alta velocidad en lugar de simples formas de onda sinusoidales analógicas.

Esta arquitectura de comunicación serial es intencional. Los variadores de husillo MDS de Mitsubishi almacenan parámetros del motor, historial de alarmas y datos de configuración dentro del propio codificador, lo que significa que el codificador y el variador forman un sistema emparejado que verifica su propia integridad al encenderse. Si se reemplaza por un codificador incompatible, el variador dará una alarma antes de que el husillo gire. Esta es una de las razones por las que usar una pieza original de Mitsubishi es tan importante para esta clase de componentes.

De un vistazo — Datos clave

El bucle de retroalimentación del husillo — Por qué este codificador es innegociable

Un husillo de centro de mecanizado hace mucho más que girar a alta velocidad. En una máquina moderna controlada por MELDAS, el husillo debe:

• Acelerar y desacelerar bajo orden, respondiendo con precisión a los perfiles de rampa programados
• Orientarse a un ángulo fijo para cambios automáticos de herramienta — deteniéndose a fracciones de grado, cada vez
• Sincronizarse con el avance del eje Z durante ciclos de roscado rígido, igualando las RPM del husillo a la velocidad de avance para la precisión de la rosca
• Funcionar como un eje C en centros de torneado-fresado, manteniendo la posición angular bajo carga de corte

Ninguna de estas funciones funciona sin una retroalimentación continua y precisa del codificador del husillo. El TS1860N1170 proporciona esa retroalimentación, comunicándose directamente con el amplificador de husillo MDS para cerrar los bucles de posición y velocidad en cada rotación del husillo.

Un codificador defectuoso o degradado no siempre produce una alarma limpia. A veces se manifiesta como una deriva intermitente de posicionamiento, fallos ocasionales de orientación o un paso de rosca inconsistente — síntomas que tardan tiempo en diagnosticarse y rastrearse hasta el codificador. Un codificador nuevo elimina esa variable por completo.

Emparejado con la arquitectura de variador MDS de Mitsubishi

Los codificadores PLG de la serie TS son componentes validados dentro del ecosistema CNC MELDAS de Mitsubishi. Están diseñados para emparejarse con amplificadores de husillo de la serie MDS — incluyendo las familias MDS-A, MDS-B, MDS-C, MDS-D y MDS-DH — que se encuentran en una amplia gama de máquinas herramienta CNC construidas con controles Mitsubishi.

La propia documentación técnica de Mitsubishi requiere un procedimiento de ajuste automático de PLG cada vez que se reemplaza un codificador PLG o una unidad de variador de husillo. Este procedimiento recalibra la señal de referencia de fase Z y verifica la calidad de la salida sinusoidal — un proceso que solo puede tener éxito con un codificador OEM genuino que funcione correctamente. Un dispositivo de posventa o clonado que falle en este procedimiento de calibración impedirá que la máquina vuelva a estar en línea, independientemente de su apariencia física.

Aplicaciones en toda la industria de máquinas herramienta

El TS1860N1170 y variantes de codificadores PLG relacionadas aparecen en una amplia sección transversal de máquinas herramienta que ejecutan CNC MELDAS de Mitsubishi. Las plataformas comunes incluyen:

Centros de Mecanizado Horizontales — HMCs de cambio de palets donde la orientación del husillo rige el tiempo de cambio de herramienta y la precisión de indexación de palets

Centros de Mecanizado Verticales — VMCs donde la profundidad de roscado rígido y la precisión del paso dependen de la retroalimentación sincronizada husillo-avance

Centros de Torneado-Fresado — máquinas multieje donde el husillo funciona como un eje C controlado por servo para operaciones de fresado

Tornos CNC con Herramienta Viva — centros de torneado que utilizan el eje C y la orientación del husillo para taladrado descentrado y fresado de contornos

Rectificadoras — rectificadoras cilíndricas y planas donde la precisión de la velocidad del husillo afecta directamente la calidad del acabado superficial

Nuevo Original — Por qué la condición importa para esta pieza

El TS1860N1170 es un codificador óptico de precisión. Su disco interno, la precarga del rodamiento y el circuito de acondicionamiento de señal se calibran de fábrica como un conjunto emparejado. Cuando este codificador se retira de un motor usado — independientemente de cuán cuidadosamente — ese estado de calibración se altera. Reinstalar una unidad usada en un motor diferente requiere un reajuste completo del PLG, e incluso entonces se desconoce el historial de desgaste del rodamiento de la unidad retirada.

Una unidad nueva en caja tiene una vida útil completa del rodamiento, un conjunto óptico intacto y características eléctricas conocidas. Para un componente que rige directamente la precisión del husillo y el tiempo de actividad de la máquina, eso importa.

Preguntas Frecuentes

P1: ¿Qué es un codificador PLG y cómo se diferencia de un codificador incremental estándar?

PLG (Generador de Pulsos) en la terminología de Mitsubishi se refiere al codificador de retroalimentación de posición del lado del husillo que se comunica a través de un protocolo serial con el variador de husillo MDS. A diferencia de los codificadores incrementales simples A/B/Z, los codificadores PLG de la serie TS transmiten datos seriales de alta resolución y almacenan parámetros del sistema internamente. El variador lee estos datos para gestionar la orientación del husillo, el posicionamiento del eje C y la regulación de velocidad.

P2: ¿Es el TS1860N1170 compatible con todos los variadores de husillo de la serie MDS?

La compatibilidad depende de la generación específica del variador MDS y del motor de husillo al que está acoplado. Los codificadores PLG de la serie TS se utilizan en las familias de amplificadores de husillo MDS-A, MDS-B, MDS-C, MDS-D y MDS-DH, pero la variante de codificador correcta debe coincidir con el emparejamiento motor y variador. Siempre cruce la referencia del número de pieza del codificador existente en la placa de identificación del motor y la configuración de parámetros del variador de husillo antes de realizar el pedido.

P3: ¿Necesita ajustarse el codificador PLG después de la instalación?

Sí. Mitsubishi requiere un procedimiento de ajuste automático de PLG cada vez que se reemplaza el codificador o la unidad de variador de husillo. Esta recalibración restablece la referencia de fase Z y verifica la calidad de la señal. El procedimiento se realiza a través de la pantalla de parámetros de servicio del CNC o a través de la interfaz de diagnóstico MELDAS — la documentación de su máquina herramienta cubre los pasos exactos para su variador específico.

P4: ¿Se puede reparar el TS1860N1170 si falla, o debe ser reemplazado?

La reparación de codificadores es técnicamente posible en instalaciones especializadas, pero la posición de Mitsubishi es que solo se deben utilizar piezas de repuesto OEM para los codificadores de husillo, dados los requisitos de calibración y la precisión del conjunto óptico interno. Una unidad reparada aún debe pasar el procedimiento completo de ajuste de PLG para confirmar que cumple con las especificaciones de la señal — el mismo procedimiento requerido para un codificador nuevo.

P5: ¿Cuál es la diferencia entre el TS1860N1170 y el TS1860N1171?

El TS1860N1170 y el TS1860N1171 son variantes de codificador estrechamente relacionadas dentro de la misma familia TS1860N. El sufijo numérico generalmente indica una revisión menor o una variación en el pinout del conector, la longitud del cable o el acondicionamiento de la señal. Ambos son codificadores PLG de tipo eje para aplicaciones de motores de husillo Mitsubishi. Confirme el sufijo exacto requerido verificando la etiqueta del número de pieza en el motor o la lista de compatibilidad del variador de husillo antes de sustituir uno por otro.
