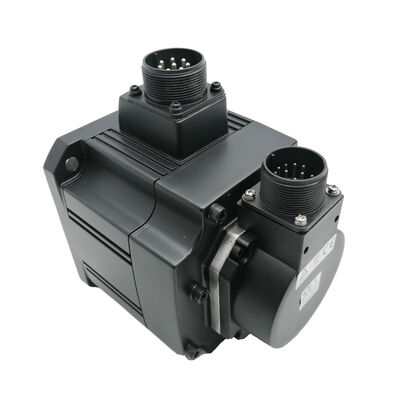

Un nuevo Mitsubishi Servo Motor HC-SF502B HCSF502B HC-SF502B Nuevo en la fábrica de la caja sellada

Mitsubishi HC-SF502B (HCSF502B) — Motor servo AC de 5kW con freno electromagnético, serie MELSERVO J2

Identificación del producto

Número de pieza: HC-SF502B

También buscado como: HCSF502B, HC-SF502B

Serie: Serie Mitsubishi MELSERVO HC-SF (Generación J2)

Tipo de motor: Servomotor AC sin escobillas con freno electromagnético

Condición: Nuevo en caja, sellado de fábrica

Qué es este motor

El Mitsubishi HC-SF502B es un servomotor AC de 5 kilovatios y inercia media de la serie MELSERVO HC-SF — la familia de motores emparejada con los amplificadores servo de la generación MELSERVO-J2 de Mitsubishi. Con 5kW y una velocidad nominal de 2.000 rpm, se sitúa en la parte superior del rango estándar HC-SF de 2.000 rpm, entregando 23,9 Nm de par nominal continuo con una brida de 176 × 176 mm que es estándar en las plataformas servo Mitsubishi de alta capacidad.

La "B" en el número de pieza identifica el freno electromagnético de liberación por resorte y 24V CC incorporado en esta variante — el dispositivo de retención necesario para cualquier eje donde la gravedad o las cargas del proceso causarían un movimiento incontrolado al apagar el servo o en parada de emergencia. Sin el freno, este motor es el HC-SF502; mecánicamente y eléctricamente idéntico en todos los demás aspectos, pero sin la retención a prueba de fallos. El HC-SF502B es la opción correcta para ejes Z verticales, columnas de paletas, ensamblajes de husillo y cualquier eje horizontal con un déficit de fricción significativo en reposo.

Especificaciones técnicas

La serie HC-SF: Inercia media, máxima fiabilidad

Mitsubishi organizó sus familias de motores MELSERVO en torno a dos variables clave: capacidad y clase de inercia. La serie HC-SF ocupa la banda de inercia media y capacidad media-grande — motores diseñados para ejes de máquinas herramienta reales en lugar de ensamblaje ligero o embalaje. Donde las series HC-MF y HC-UF priorizan la inercia del rotor ultrabaja para un movimiento rápido de punto a punto, la HC-SF acepta un rotor algo más pesado a cambio de una mejor estabilidad térmica bajo carga sostenida, una entrega de par más suave a baja velocidad y una respuesta más tolerante a las variaciones de carga del mundo real que son típicas del trabajo de mecanizado y conformado.

Con 5kW, el HC-SF502B es el miembro de mayor potencia de la familia estándar HC-SF de 2000 rpm. La entrada trifásica de clase 200V es estándar para este rango de capacidad — el suministro monofásico no está especificado ni es práctico a este nivel de potencia. El sello de aceite incorporado en el cuerpo del motor protege el rodamiento del eje de fluidos de corte, niebla lubricante y agua de lavado, manteniendo el motor conforme a IP65 en toda la longitud del eje, incluida la interfaz del sello.

Freno electromagnético — Qué hace y por qué es importante

El freno accionado por resorte en el HC-SF502B es un dispositivo de retención, no un freno de desaceleración. Esta distinción es importante tanto para la especificación como para el mantenimiento.

En operación normal, la corriente de 24V CC mantiene el freno abierto contra la carga del resorte — el eje gira libremente y el amplificador controla toda la desaceleración. Cuando se elimina la corriente de 24V CC (parada de emergencia, servo apagado, pérdida de energía), el resorte activa el freno y retiene el eje. El freno está diseñado para mantener la posición, no para detener una carga en movimiento. Hacer funcionar un eje motorizado contra el freno desgastará prematuramente las superficies de fricción; el servo debe desacelerar la carga hasta detenerse antes de que el freno se active, esa es la práctica correcta.

Para ejes verticales como columnas Z y cabezales de husillo en centros de mecanizado, el freno es obligatorio. Cuando el amplificador servo se desenergiza — ya sea por una secuencia normal de fin de programa, una alarma o un fallo de alimentación — el par del motor cae a cero en milisegundos. En un eje vertical con cualquier carga desequilibrada significativa, eso significa un evento de caída libre. El freno del HC-SF502B evita eso bloqueando físicamente el eje siempre que la tensión de retención esté ausente.

El suministro de 24V CC a la bobina del freno debe cablearse a través de un absorbedor de sobretensión dedicado en los terminales de la bobina. Las bobinas de freno son cargas inductivas; el pico de tensión en la liberación o activación del freno puede dañar los contactos del relé y los circuitos de E/S del amplificador si no se suprimen. Esta es una práctica estándar en la guía de cableado de Mitsubishi para motores equipados con freno y no debe omitirse en las instalaciones de campo.

Nota del circuito del freno para mantenimiento

La alimentación del freno y del motor son independientes. En los circuitos de parada de emergencia, el freno debe permanecer alimentado (es decir, abierto) hasta que el eje se haya desacelerado hasta detenerse. Aplicar el freno mientras el motor todavía está impulsando contra él crea una carga de choque mecánica en el disco del freno y el eje del motor — eventos repetidos como este acortarán significativamente la vida útil del freno y eventualmente pueden resultar en daños en el eje o el acoplamiento. La salida de interbloqueo del freno del amplificador MELSERVO J2 (señal MBR) proporciona el tiempo correcto para la aplicación del freno; utilice siempre esta señal para controlar el relé del freno en lugar de cablear directamente desde el circuito principal de parada de emergencia.

Amplificadores compatibles y contexto del sistema

El HC-SF502B es un motor de la generación MELSERVO-J2 y se empareja con los amplificadores servo de la serie MR-J2 en la clase de capacidad 500A. Los amplificadores de la serie MR-J2S (J2-Super) también son compatibles con los motores HC-SF, ya que el J2S mantuvo la compatibilidad retroactiva con el protocolo y el esquema de conexión del codificador del motor de la era J2. Esto significa que una máquina construida originalmente con amplificadores MR-J2 puede actualizarse a unidades MR-J2S manteniendo los motores HC-SF502B existentes — una ruta de migración práctica que fue común cuando se introdujo la generación J2S.

El codificador absoluto de 14 bits (16.384 ppr) en la serie HC-SF es un dispositivo de retroalimentación de generación anterior en comparación con el codificador de 17 bits (131.072 ppr) que se encuentra en los motores HC-SFS posteriores. Para las aplicaciones que sirven estos motores — control de ejes de máquinas herramienta a velocidades nominales de hasta 2.000 rpm — el codificador absoluto de 14 bits proporciona suficiente resolución para un posicionamiento preciso. La característica absoluta significa que la máquina no requiere un ciclo de referencia después de la restauración de la energía si la batería del amplificador ha mantenido los datos de posición absoluta.

Aplicaciones típicas en máquinas herramienta y equipos industriales

Eje Z de centros de mecanizado verticales. La columna del husillo o corredera Z de una VMC es la aplicación canónica para un servomotor equipado con freno. En reposo entre cortes, el eje Z soporta el peso del cabezal del husillo y cualquier herramienta adjunta. El HC-SF502B retiene esta carga a través del freno electromagnético siempre que el servo está inactivo, protegiendo tanto la máquina como la pieza de trabajo de movimientos no deseados.

Paleta y eje W de centros de mecanizado horizontales. Los accionamientos de paletas HMC y los ejes de cabezal de refrentado utilizan una lógica similar: alta capacidad para mover paletas grandes rápidamente, un freno para mantener la posición durante el acoplamiento del husillo y suficiente par sostenido para mantener la velocidad de avance durante el ciclo de corte.

Tornos CNC grandes — ejes de contrapunto y torreta. Los mecanismos de indexación de torreta en centros de torneado grandes se benefician de la potencia de 5kW para una indexación rápida y decisiva. Donde la geometría de montaje de la torreta crea una carga descentrada en ciertas posiciones de índice, el freno proporciona seguridad de retención mientras se acopla la abrazadera de la torreta.

Mesas de posicionamiento y líneas de transferencia. Los sistemas de transferencia de paletas pesadas, las máquinas de transferencia rotativa y las líneas de transferencia multiestación a menudo utilizan posicionamiento accionado por servo con requisitos de retención de apagado entre estaciones — exactamente el ciclo de trabajo para el que está dimensionado el HC-SF502B.

Ejes de contrapalanca de prensas y máquinas plegadoras. Las contrapalancas en las plegadoras y máquinas plegadoras requieren que la parada Z permanezca exactamente en posición mientras ocurre el ciclo de la prensa. El bloqueo servo proporciona la retención mientras el freno está presente como respaldo a prueba de fallos.

Stock nuevo en caja: Qué significa "sellado de fábrica"

Los servomotores Mitsubishi nuevos en caja conservan el embalaje original completo de Mitsubishi — soporte interior de espuma, cartón exterior, cubierta protectora del extremo del eje y tapas de los conectores. El motor no ha sido alimentado, almacenado en un estante en orientación de funcionamiento, ni sometido a ningún par de instalación en el eje o en los terminales del freno. Para un fabricante de máquinas que construye equipos nuevos o un equipo de instalaciones que mantiene un stock de repuestos estratégico, esta es la condición inicial correcta.

La grasa de los rodamientos en los motores almacenados no se degrada significativamente en varios años cuando las condiciones de almacenamiento son razonables (fresco, seco, libre de vibraciones). Para almacenamiento prolongado más allá de cinco años, la propia guía de Mitsubishi sugiere rotación manual periódica del eje para redistribuir el lubricante del rodamiento e inspección antes de la primera puesta en marcha. Para los motores que van directamente a una construcción de máquina o a un inventario de repuestos a corto plazo, el stock nuevo sellado de fábrica está listo para su instalación sin ningún servicio previo a la instalación.

Resumen de la familia HC-SF — Rango de 2000 rpm

Todos los modelos de esta tabla comparten la entrada de clase 200V AC, la velocidad nominal de 2.000 rpm, el codificador absoluto de 14 bits, la clasificación IP65 y el eje sellado con aceite. El tamaño de la brida aumenta en capacidades más altas — los modelos 352 y 502 utilizan el marco de brida más grande de 176 × 176 mm compartido con los motores de la serie HC-SFS de capacidad equivalente.

Preguntas frecuentes

P1: ¿Qué amplificadores servo son compatibles con el HC-SF502B?

El HC-SF502B es compatible con los amplificadores servo de las series MR-J2 y MR-J2S de Mitsubishi en la clase de capacidad 500A (5kW). Los amplificadores J2S mantienen la compatibilidad retroactiva con la interfaz del codificador de 14 bits del motor HC-SF, por lo que ambas generaciones pueden accionar este motor. No es compatible con los amplificadores de las series MR-J3 o MR-J4, que utilizan un protocolo de comunicación e interfaz de codificador diferentes.

P2: ¿Cómo se debe cablear y controlar el freno electromagnético?

El freno requiere una fuente de alimentación de 24V CC que se mantenga activa durante la operación normal del servo (freno abierto). La eliminación de los 24V hace que el resorte se active y retenga el eje. La bobina del freno debe cablearse a través de un absorbedor de sobretensión para proteger los circuitos adyacentes. Para un tiempo correcto, utilice la salida MBR (interbloqueo del freno) del amplificador para controlar el relé del freno — esto asegura que el freno no se active hasta que el motor se haya desacelerado hasta detenerse, evitando un desgaste innecesario en las superficies de fricción del freno.

P3: ¿Cuál es la diferencia entre el HC-SF502 y el HC-SF502B?

Eléctrica y mecánicamente son idénticos, excepto que el HC-SF502B incorpora un freno de retención electromagnético a prueba de fallos accionado por resorte. El freno añade longitud al cuerpo del motor y requiere una fuente de alimentación separada de 24V CC. Utilice la variante con freno en todos los ejes verticales y en cualquier eje horizontal donde se requiera una fuerza de retención externa al apagar el servo o en caso de fallo de alimentación.

P4: ¿Es el HC-SF502B intercambiable con el HC-SFS502 o motores Mitsubishi más nuevos?

El HC-SF502B y el HC-SFS502 comparten el mismo tamaño de brida y dimensiones de eje, por lo que el ajuste mecánico es compatible. Sin embargo, las interfaces del codificador difieren — el HC-SF utiliza un protocolo de codificador de 14 bits, mientras que el HC-SFS utiliza un codificador serie de 17 bits. El intercambio entre ellos requiere una generación de amplificador coincidente. El HC-SF502B no es un reemplazo directo para los motores de las series HC-SFS, HF-SP o HG-SR, que utilizan familias de amplificadores completamente diferentes.

P5: ¿El codificador absoluto requiere una batería y cómo se mantiene la posición absoluta?

Sí. El codificador absoluto de 14 bits del HC-SF502B requiere una copia de seguridad de batería — típicamente una celda A6BAT alojada en el amplificador servo emparejado — para retener los datos de posición absoluta durante los períodos de apagado. Si la batería se agota o el amplificador ha estado sin energía durante un tiempo prolongado, los datos de posición absoluta pueden perderse, lo que requiere que la máquina realice un ciclo de re-referencia (retorno a referencia) antes de reanudar la operación normal. Verifique el estado de la batería como parte de cualquier intervalo de mantenimiento programado.
