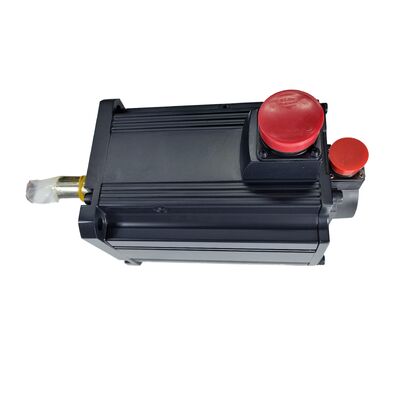

Mitsubishi HC-SFS502B (HCSFS502B) — Servomotor AC de 5kW con Freno Electromagnético, Serie MELSERVO-J2S

Identificación del Producto

Número de Pieza: HC-SFS502B

También Buscado Como: HCSFS502B, HC-SFS-502B

Serie: Mitsubishi MELSERVO Serie HC-SFS (Generación J2S / J2-Super)

Tipo de Motor: Servomotor AC sin escobillas con Freno Electromagnético

Condición: Nuevo en Caja

Descripción General

El Mitsubishi HC-SFS502B es un servomotor AC de inercia media de 5kW de la plataforma MELSERVO-J2S (J2-Super), la generación que sucedió a la serie HC-SF original y redefinió lo que la clase de 5kW podía ofrecer en términos de resolución de posicionamiento y estabilidad a baja velocidad.

Con una potencia nominal de 2.000 rpm y un par continuo de 23,9 Nm, ocupa la parte superior del rango estándar HC-SFS de 2.000 rpm y se combina con amplificadores de la clase MR-J2S-500. La placa de características indica una entrada de CA trifásica a 133V / 26A; la salida es de 5kW. El sufijo "B" significa que esta variante lleva un freno de retención electromagnético de resorte, a prueba de fallos, la versión elegida siempre que un eje sin alimentación no pueda mantenerse en su lugar por sí solo.

Lo que diferencia al HC-SFS502B de su predecesor, el HC-SF502B, es sencillo: un codificador absoluto serial de 17 bits que proporciona 131.072 pulsos por revolución, en comparación con el dispositivo de 14 bits (16.384 ppr) de la serie HC-SF más antigua. Ese aumento de ocho veces en la resolución no solo mejora la precisión del posicionado fino, sino que permite que el bucle de velocidad del amplificador J2S funcione con un ancho de banda significativamente mayor, lo que se traduce en un control de velocidad notablemente más preciso a baja velocidad y una mejor rejection de perturbaciones durante el corte.

Especificaciones Técnicas

La Serie HC-SFS — Un Paso Adelante de la Serie HC-SF Original

La convención de nomenclatura de Mitsubishi es lo suficientemente precisa como para que la diferencia entre HC-SF y HC-SFS sea fácil de leer una vez que se conoce: la designación SFS marca la actualización de la generación J2-Super. Mecánicamente, las dos familias comparten dimensiones de brida, tamaño de eje y clasificación IP — un HC-SFS502B encaja en la misma posición de montaje que un HC-SF502B sin modificación mecánica. Lo que cambió fue la electrónica.

La plataforma J2S se construyó alrededor de una CPU de alto rendimiento y un nuevo codificador de alta resolución estándar. La respuesta de frecuencia de velocidad en el amplificador MR-J2S alcanza 550 Hz o más, más del doble de lo que logró la serie J2 original. El codificador absoluto de 17 bits en el motor HC-SFS es el hardware que permite esta mejora. Con 131.072 posiciones distintas por revolución, el estimador de velocidad del amplificador tiene muchos más datos por unidad de tiempo, lo que suaviza la ondulación del par a baja velocidad y hace que el sistema sea genuinamente más rígido contra las perturbaciones del proceso.

Para aplicaciones de máquinas herramienta donde la serie HC-SF funcionó adecuadamente pero no brillantemente — particularmente a velocidades de avance muy bajas, o en ciclos de roscado donde el eje debe invertir limpiamente sin demora — el HC-SFS502B marca una diferencia práctica y medible.

Freno Electromagnético: De Resorte, A Prueba de Fallos

El freno de retención incorporado en el HC-SFS502B es un dispositivo de seguridad pasivo, no una resistencia de frenado dinámico. Funciona según el principio de desenergizar para acoplar: 24V CC mantienen el freno abierto y permiten que el eje gire; corte la tensión y el resorte aprieta inmediatamente el disco del freno.

Esto es más importante en ejes verticales. Una columna Z o un cabezal de husillo en un centro de mecanizado soporta el peso total del conjunto del husillo — típicamente una fracción sustancial de una tonelada en una VMC de tamaño mediano. Cuando el amplificador de servomotor se desenergiza, el par del motor cae a cero instantáneamente. Sin un freno de retención, esa carga cae. El freno del HC-SFS502B detiene esto bloqueando el eje en el momento en que se retiran los 24V CC, independientemente de si la retirada fue planificada (apagado normal) o no (fallo de alimentación, fallo del amplificador).

El mismo principio se aplica a cualquier eje con una carga desequilibrada significativa — columnas de palets en HMC, topes traseros de prensas, ejes Z de pórtico en máquinas de portal y mecanismos de sujeción que necesitan mantener la posición durante el procesamiento.

Nota de cableado: La bobina del freno es una carga inductiva. Se debe instalar un supresor de sobretensiones en los terminales de la bobina del freno para suprimir el pico de tensión en la liberación y el acoplamiento del freno. Omitir este paso puede dañar los contactos del relé y los circuitos de E/S del amplificador con el tiempo. La salida MBR (interbloqueo de freno electromagnético) del amplificador MR-J2S proporciona el tiempo de acoplamiento correcto — siempre dirija el control del freno a través de esta señal en lugar de cablear directamente desde un contacto de parada de emergencia.

Codificador Absoluto: Qué Significa en la Práctica

Los codificadores absolutos recuerdan la posición. Cuando una máquina con motores HC-SFS502B pierde la alimentación y luego la restaura, el amplificador lee la posición absoluta actual del codificador tan pronto como se enciende el control. Sin ciclo de referenciación. Sin búsqueda de marcas de referencia. El eje simplemente sabe dónde está.

El codificador serial de 17 bits en el HC-SFS502B logra esto con respaldo de batería en el amplificador (la celda de litio A6BAT utilizada en toda la familia J2S). La batería mantiene la memoria de posición del codificador activa durante el apagado. Siempre que la batería esté en buen estado, la máquina puede reanudar desde una posición conocida exacta después de una interrupción de energía.

La condición de la batería debe verificarse en intervalos de mantenimiento regulares. El amplificador J2S muestra una alarma de advertencia de batería antes de la descarga completa; esa advertencia es la indicación para reemplazar la batería antes del próximo apagado planificado, no después.

Dónde se Utiliza Típicamente Este Motor

Eje Z y husillo de VMC. El eje Z de alta capacidad de un centro de mecanizado vertical necesita un par sostenido para fresado frontal de alta resistencia, el freno para un apagado seguro del servomotor y el codificador absoluto para reanudar después de cualquier interrupción de energía sin perturbar la configuración de la pieza de trabajo.

Eje W y accionamiento de palets de HMC. Los centros de mecanizado horizontales utilizan el eje W para la posición de profundidad del cabezal de refrentado y los transportadores de palets para la transferencia de piezas. Ambos requieren una combinación de alto par, retención del freno y posición absoluta fiable en los cambios de turno.

Indexación de torreta de torno CNC. Los centros de torneado grandes con torretas accionadas por servomotor se benefician de la salida de 5kW para ciclos de indexación rápidos, y el freno mantiene la torreta firmemente en cada posición de índice mientras el mecanismo de sujeción se acopla.

Sistemas de transferencia y cambio de palets. Las líneas de transferencia multietapa que mueven fijaciones pesadas utilizan servomotores en este rango de capacidad para la combinación de velocidad y capacidad de carga. Entre estaciones, el freno mantiene la posición de índice del palet mientras se realiza el montaje o el procesamiento.

Sistemas de manipulación y pórtico de gran formato. Los sistemas de carga tipo pórtico con altura Z significativa y efectores finales pesados utilizan motores con freno en ejes verticales por las mismas razones de retención a prueba de fallos que las columnas Z de máquinas herramienta.

Serie HC-SFS — Referencia de Familia de 2000 rpm

Todos los modelos de esta tabla comparten la entrada de clase 200V CA, la velocidad nominal de 2.000 rpm, el codificador absoluto serial de 17 bits (131.072 ppr), la protección IP65, el eje sellado con aceite y la configuración de eje recto. Los modelos 352 y 502 utilizan el marco de brida más grande de 176 × 176 mm.

Nuevo en Caja: Qué Garantiza Realmente Esa Condición

Un servomotor Mitsubishi sellado de fábrica nunca ha sido cableado, montado ni alimentado. Llega en el embalaje original de Mitsubishi — cuna de espuma interior, cartón, cubiertas protectoras del eje y del conector intactas. Cada especificación indicada anteriormente se aplica exactamente como se fabricó. No hay tiempo de funcionamiento acumulado, ni historial térmico, ni estrés de instalación en ningún rodamiento, interfaz de acoplamiento o conector.

Para los fabricantes de máquinas que adquieren componentes para nuevas construcciones, o para los departamentos de mantenimiento que crean un stock de repuestos estratégicos, el estado nuevo en caja es la única condición que proporciona un reemplazo genuino de un motor de fábrica sin incógnitas. Los motores reacondicionados o reparados pueden tener rodamientos reemplazados, ensamblajes de codificador reencapsulados o estatores rebobinados — ninguno de los cuales es visible sin desmontaje. Nuevo en caja no tiene ninguna de esas variables.

Para almacenamiento: los motores almacenados en condiciones frescas, secas y libres de vibraciones conservan todas las especificaciones durante varios años. Si el almacenamiento excede los cinco años, se recomienda una rotación lenta periódica del eje para redistribuir la grasa del rodamiento antes de la instalación.

Preguntas Frecuentes

P1: ¿Qué amplificadores de servomotor son compatibles con el HC-SFS502B?

El HC-SFS502B requiere un amplificador de clase MR-J2S-500. Los modelos compatibles incluyen el MR-J2S-500A (interfaz de pulso/analógica de propósito general), MR-J2S-500B (interfaz de bus SSCNET), MR-J2S-500CP (función de posicionamiento incorporada) y MR-J2S-500CL (interfaz CC-Link). No es compatible con amplificadores MR-J2 (primera generación), que utilizan un protocolo de codificador diferente, ni con amplificadores de las series MR-J3 o MR-J4 sin un kit de conversión.

P2: ¿Cuál es la diferencia clave entre el HC-SFS502B y el HC-SF502B?

Ambos motores son mecánicamente intercambiables en la brida de montaje y el eje. La diferencia crítica es el codificador: el HC-SFS502B utiliza un codificador absoluto de 17 bits (131.072 ppr), mientras que el HC-SF502B más antiguo utiliza un codificador de 14 bits (16.384 ppr). La mayor resolución permite el bucle de velocidad más rápido del amplificador MR-J2S y mejora la suavidad a baja velocidad y la precisión del posicionamiento. El HC-SFS502B también requiere un amplificador de la serie J2S; el HC-SF502B se combina con amplificadores J2 o J2S.

P3: ¿Cómo se debe controlar el freno electromagnético en el circuito de la máquina?

Utilice la salida MBR (interbloqueo de freno) del amplificador de servomotor para controlar el relé del freno — esto asegura que el freno se acople solo después de que el motor se haya desacelerado hasta detenerse, evitando cargas de choque en el disco del freno. La bobina del freno funciona a 24V CC; instale un supresor de sobretensiones directamente en los terminales de la bobina para suprimir los picos de tensión inductivos. Nunca conecte el freno directamente desde un contacto de parada de emergencia sin el interbloqueo MBR en la ruta de la señal.

P4: ¿El codificador de 17 bits requiere una batería y qué batería se utiliza?

Sí. El codificador absoluto serial requiere respaldo de batería para retener los datos de posición durante el apagado. La batería estándar es la celda de litio Mitsubishi A6BAT, instalada en el amplificador de servomotor MR-J2S (no en el cuerpo del motor). La vida útil de la batería suele ser de varios años en uso normal; el amplificador mostrará una alarma de advertencia de batería baja antes de la descarga. Reemplace la batería durante una ventana de mantenimiento planificado cuando aparezca la advertencia; no espere hasta que la alarma fuerce una interrupción no planificada.

P5: ¿Se puede utilizar el HC-SFS502B para reemplazar un HC-SF502B en una máquina existente sin otros cambios?

Las dimensiones de montaje son compatibles, pero la interfaz del codificador es diferente. El HC-SFS502B no se puede utilizar como reemplazo directo para un HC-SF502B en una máquina que ejecuta amplificadores MR-J2 originales — el amplificador J2 no puede leer el codificador serial de 17 bits del motor J2S. El reemplazo requeriría cambiar el amplificador a la serie MR-J2S-500 al mismo tiempo. Si la máquina ya ejecuta amplificadores MR-J2S, el cambio es sencillo; confirme la configuración de los parámetros a través de MR Configurator antes de devolver el eje a producción.
