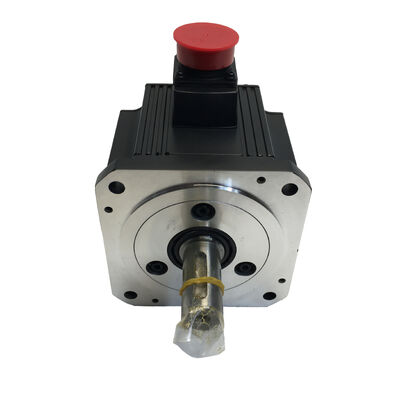

Motor servo AC Mitsubishi HC-SFS102B — 1 kW MELSERVO J2S con freno electromagnético, nuevo en caja

El control de movimiento de precisión exige más que potencia bruta — requiere un motor que mantenga la posición bajo carga, responda instantáneamente a las órdenes y siga haciéndolo día tras día en un entorno de producción. El Mitsubishi HC-SFS102B ofrece las tres cosas, y esta unidad se ofrece sellada de fábrica, nueva en su caja original, con la especificación completa intacta.

La serie HC-SFS en contexto

El HC-SFS102B pertenece a la serie MELSERVO J2S de Mitsubishi Electric — la generación de servomotores sin escobillas de CA que se convirtió en el caballo de batalla de las máquinas herramienta y equipos de automatización controlados por japoneses a finales de los 90 y principios de los 2000. Diseñado como un motor de inercia media y capacidad media, la familia HC-SFS ocupa el rango de rendimiento donde la versatilidad es más importante: suficiente par y rango de velocidad para manejar todo, desde el contorneado preciso en un centro de mecanizado hasta el movimiento multieje sincronizado en una línea de ensamblaje automatizada.

El sufijo "B" es la distinción clave aquí. Este motor incluye un freno electromagnético incorporado — un freno de retención que se activa cuando se retira la alimentación, evitando que el eje gire por gravedad o carga residual. Eso es lo que lo diferencia del HC-SFS102 estándar y lo convierte en la opción correcta para ejes verticales, articulaciones robóticas y cualquier aplicación donde el movimiento incontrolado al apagar la alimentación sea una preocupación de seguridad o precisión.

Especificaciones técnicas

El freno electromagnético — Por qué está ahí

En un eje horizontal, la gravedad no es un factor importante. Un eje de motor que pierde potencia simplemente se detiene, y la carga permanece donde está. Los ejes verticales son una historia completamente diferente.

Cuando un servoaccionamiento pierde potencia — ya sea por una parada programada, una parada de emergencia o un fallo de alimentación inesperado — un eje vertical sin freno de retención caerá por gravedad. En el mejor de los casos, eso significa un error de posicionamiento al reiniciar. En el peor de los casos, significa que una pieza de trabajo, un accesorio o una herramienta choca contra la mesa de la máquina.

El freno electromagnético incorporado del HC-SFS102B se activa en el momento en que el motor se desenergiza, sujetando el eje contra el par externo. Es un diseño de resorte aplicado y liberado eléctricamente: la fuerza del resorte mantiene el freno cerrado, y la aplicación de voltaje lo libera. Por lo tanto, incluso una pérdida total de energía se defaultValue al estado seguro: eje bloqueado, carga sujeta.

Para articulaciones de robots, portaejes Z, elevadores de paletas y sistemas de pórtico, esto hace que la variante "B" sea la única opción adecuada.

Codificador absoluto de 17 bits — 131.072 posiciones por revolución

El sistema de retroalimentación incorporado en este motor es una de sus características más importantes. El codificador absoluto de 17 bits de Mitsubishi proporciona 131.072 valores de posición distintos por revolución — una resolución que proporciona al sistema de servoaccionamiento MELSERVO los datos detallados que necesita para un control de velocidad suave y una precisión de posicionamiento ajustada.

Más importante aún, es absoluto: el codificador retiene la información de posición a través de ciclos de alimentación utilizando una copia de seguridad de batería en el amplificador servo. Cuando la máquina se reinicia, el accionamiento ya sabe exactamente dónde se encuentra cada eje. No se requiere retorno de referencia. No hay retraso en el ciclo de homing. Simplemente, preparación inmediata para funcionar.

Para entornos de producción donde el tiempo de reinicio es importante — operaciones de varios turnos, celdas que se recuperan de paradas de emergencia — el codificador absoluto es una ventaja operativa real.

Sistemas de accionamiento compatibles

El HC-SFS102B está diseñado para los servosamplificadores de la serie MELSERVO J2S de Mitsubishi, específicamente la serie MR-J2S. El motor y el accionamiento se comunican a través de un cable de codificador dedicado que transporta los datos de posición absoluta de 17 bits, con copia de seguridad de batería en el lado del accionamiento que mantiene la posición durante el apagado. Los modelos de amplificador compatibles para un motor de 1 kW en esta serie incluyen el MR-J2S-10A y el MR-J2S-10B, dependiendo de si la entrada de comando es analógica o SSCNET (comunicación serie de alta velocidad).

Siempre empareje el amplificador con el motor por clase de potencia y tipo de interfaz — el sistema J2S admite comandos de velocidad/par analógicos y comandos de posición digital SSCNET, y la selección del amplificador determina con qué controlador CNC o de movimiento se puede integrar el sistema.

Dónde se utiliza este motor

La gama HC-SFS de 1 kW ocupa un lugar práctico en el diseño de máquinas: lo suficientemente grande para fuerzas de corte y sujeción significativas, lo suficientemente compacto para caber en recintos de máquinas estrechos. Con el freno añadido, el HC-SFS102B se encuentra en:

Centros de mecanizado CNC — accionamientos de portaejes Z donde el freno evita que el cabezal caiga por gravedad cuando el accionamiento está desenergizado

Robots multieje — articulaciones en robots SCARA y articulados donde el par de retención entre movimientos es esencial para la estabilidad posicional

Equipos de ensamblaje automatizado — ejes de prensado y atornillado donde el motor debe mantener la posición al final de una carrera sin alimentación continua al accionamiento

Máquinas de moldeo por inyección — ejes expulsores e inyectores en equipos de moldeo por inyección eléctricos que requieren una retención de posición precisa

Sistemas de transporte y transferencia — ejes de indexación donde la carga por gravedad en reposo justifica la versión con freno

Nuevo en caja — Sellado de fábrica

Esta unidad se ofrece exactamente como se envía de la fábrica de Mitsubishi Electric — embalaje original, sello de fábrica intacto, no instalado, no energizado, no reparado ni reacondicionado. Para un servomotor de precisión donde el estado de los rodamientos y la alineación del codificador son críticos para el rendimiento a largo plazo, comprar nuevo en caja es la única forma de estar seguro del estado inicial de la unidad.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el HC-SFS102 y el HC-SFS102B?

La única diferencia es el freno electromagnético. El HC-SFS102 es el motor estándar sin freno. El HC-SFS102B incluye un freno electromagnético incorporado de resorte aplicado que bloquea el eje cuando se retira la alimentación. Todas las demás especificaciones — potencia, par, codificador, velocidad y dimensiones físicas — son idénticas. Elija la variante B para ejes verticales, articulaciones de robots o cualquier carga que deba mantenerse en reposo sin alimentación continua al accionamiento.

P2: ¿Qué servoaccionamiento Mitsubishi es compatible con el HC-SFS102B?

El HC-SFS102B está diseñado para los amplificadores de la serie Mitsubishi MELSERVO MR-J2S, específicamente el MR-J2S-10A (comando analógico) o el MR-J2S-10B (comando digital SSCNET), que están clasificados para motores de 1 kW en la clase de 200 V. Confirme siempre con la documentación del amplificador que las interfaces del codificador y del freno coinciden.

P3: ¿El freno electromagnético requiere una fuente de alimentación separada?

Sí. El freno del HC-SFS102B es de tipo resorte aplicado y liberación eléctrica — requiere un voltaje de CC (típicamente 24 V CC) para liberar el freno y permitir la rotación del eje. El cable del freno está separado de los cables de alimentación del motor y del codificador. El control del freno suele ser manejado por el servoaccionamiento o un relé de liberación de freno dedicado en el armario de control.

P4: ¿Qué significa el codificador absoluto de 17 bits en la práctica?

Significa que el motor tiene 131.072 valores de posición únicos por revolución, y esas posiciones se conservan durante el apagado a través de una copia de seguridad de batería en el servoaccionamiento. Cuando la máquina se reinicia, el accionamiento ya conoce la posición del eje — no se necesita un ciclo de homing. Este es el codificador estándar para la serie J2S y es un requisito previo para la función de retención de posición absoluta compatible con los amplificadores MR-J2S.

P5: ¿El HC-SFS102B sigue en producción o es un modelo descatalogado?

La serie HC-SFS pertenece a la generación MELSERVO J2S, que Mitsubishi ha sustituido por familias de amplificadores más nuevas (MR-J3, MR-J4, MR-J5). Si bien los motores más nuevos ofrecen un rendimiento mejorado, el sistema J2S permanece en servicio activo en una gran base instalada. Las unidades HC-SFS102B nuevas en caja están disponibles a través de canales de piezas de automatización industrial. Para proyectos a largo plazo, verifique la disponibilidad del amplificador junto con el motor.
