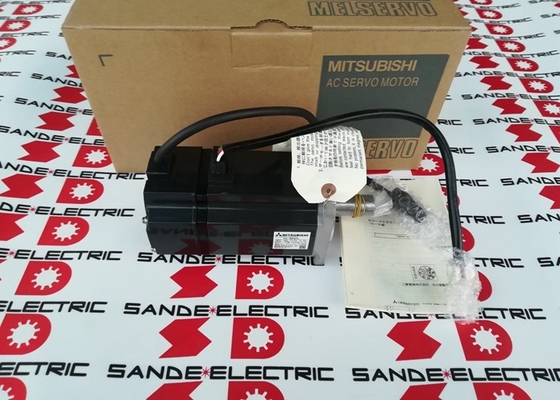

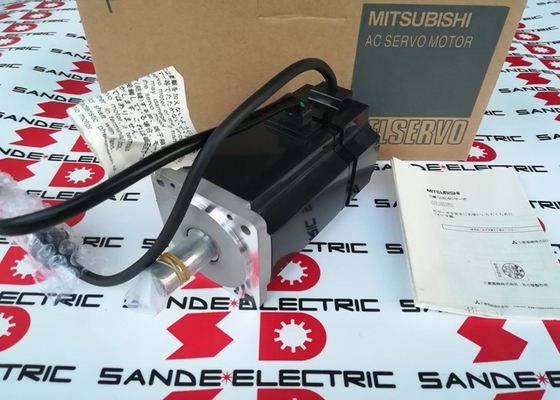

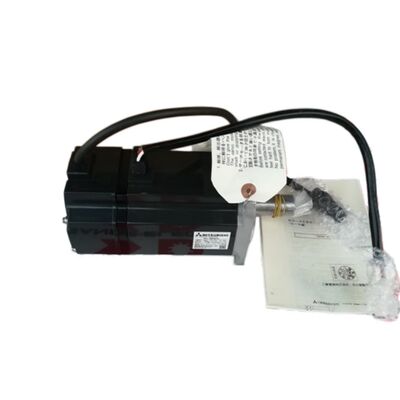

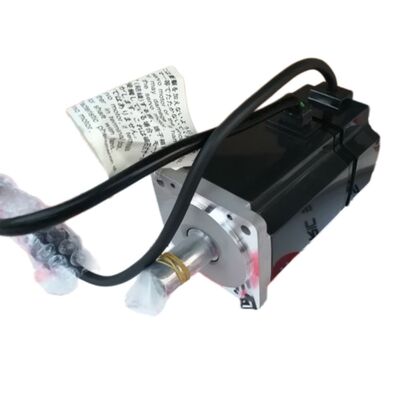

Mitsubishi HC-MFS73 (HCMFS73) — Motor servo AC de 750W, eje recto, sin freno, 3000 rpm, serie MELSERVO J2-Super

Descripción general del producto

Número de pieza: HC-MFS73

También buscado como: HCMFS73, HC MFS 73, HC-MFS-73

Serie: Mitsubishi MELSERVO HC-MFS (Generación J2-Super)

Clasificación: Servomotor AC sin escobillas de inercia ultrabaja — 750 W, clase 200V, 3000 rpm, eje recto, sin freno

Punto de partida: La filosofía de inercia ultrabaja

La mayoría de los servomotores de la gama MELSERVO — las familias HC-SF, HC-SFS y HC-KFS — se describen como diseños de inercia media o baja. El HC-MFS73 pertenece a una categoría completamente diferente: inercia ultrabaja. La distinción no es cosmética. Es una compensación de diseño deliberada que define dónde pertenece este motor y por qué nada más lo sustituye por completo en las aplicaciones que sirve.

Los motores de inercia ultrabaja se construyen con rotores de diámetro físicamente pequeño y masa ligera. Esto mantiene el momento de inercia del rotor lo más bajo posible a un nivel de potencia dado. La consecuencia es que el motor en sí contribuye muy poco a la inercia total que el amplificador debe acelerar y desacelerar durante cada movimiento. Cuando la inercia de la carga reflejada en el eje del motor también es modesta — lo cual es típico en las máquinas compactas y de ciclo rápido a las que se dirige esta serie — la respuesta del eje es excepcionalmente rápida.

Con 750W y 3.000 rpm, el HC-MFS73 es el motor más grande de la gama de inercia ultrabaja HC-MFS. Combina el codificador absoluto de 17 bits de la generación J2-Super a 131.072 ppr con ese diseño de rotor de inercia ultrabaja — ofreciendo la precisión del codificador de las series premium HC-KFS y HC-SFS en un motor optimizado para ciclos de trabajo de movimientos cortos y alta frecuencia. Eje recto, sin freno, brida de 80 × 80 mm, protección IP55.

Especificaciones técnicas

La ventaja de la inercia ultrabaja a 750W

Existe un ciclo de trabajo específico que define el mercado de los servomotores de inercia ultrabaja, y entenderlo explica por qué el HC-MFS73 existe a 750W en lugar de simplemente escalar un motor de inercia ultrabaja más pequeño.

Imagine un eje que debe completar cientos de movimientos de posicionamiento cortos por minuto. Cada movimiento es de unos pocos milímetros a unas pocas decenas de milímetros. El tiempo de permanencia en cada posición se mide en fracciones de segundo. El tiempo de ciclo es la restricción de rendimiento de la máquina. Hacer cada movimiento más rápido — rampa de aceleración más corta, asentamiento más rápido, desaceleración más corta — aumenta directamente el número de piezas que la máquina produce por hora.

Dos factores determinan la rapidez con la que un eje puede completar un movimiento a un nivel de par dado: la inercia total que se acelera y desacelera, y el par disponible para hacerlo. Reducir la inercia del rotor reduce la inercia total que el par disponible debe superar. Para un par máximo dado — 7,2 Nm en el caso del HC-MFS73 — un eje de menor inercia alcanza la velocidad objetivo antes y desacelera hasta detenerse antes. El movimiento lleva menos tiempo. La máquina cicla más rápido.

Es por eso que los motores de inercia ultrabaja tienen un precio de diseño premium para aplicaciones de alta tasa de ciclo. El par máximo de 7,2 Nm del HC-MFS73 es el mismo par máximo que el del HC-KFS73 — un motor de baja inercia con el mismo nivel de potencia. La diferencia es la inercia del rotor. Donde el rotor del HC-KFS73 contribuye más a la inercia total del eje, la inercia ultrabaja del rotor del HC-MFS73 pone una fracción mayor de esos 7,2 Nm máximos a trabajar acelerando la carga en lugar del motor en sí.

A 750W, este motor sirve a las aplicaciones que han superado el HC-MFS43 de 400W — donde la carga es ligeramente mayor, el movimiento ligeramente más largo, o el requisito de par sostenido ligeramente mayor — pero todavía se basa en la misma filosofía de diseño de inercia ultrabaja.

Comparación de HC-MFS73 y HC-MF73: La generación importa

El HC-MFS73 tiene un predecesor directo en la plataforma MR-J2 de primera generación: el HC-MF73. Ambos son motores de inercia ultrabaja de 750W, 3000 rpm, en una brida de 80 × 80 mm. Sus cifras de par son idénticas. Pero estos no son motores intercambiables:

El salto en la resolución del codificador — del codificador de la generación J2 a la unidad de 17 bits y 131.072 ppr en el HC-MFS73 — es la diferencia de rendimiento más significativa. Ese aumento de resolución de ocho veces significa una retroalimentación de velocidad más fina, una operación más suave a bajas velocidades, un mejor rendimiento de error de seguimiento durante movimientos rápidos y la capacidad de posición absoluta que evita las rutinas de referenciación en cada arranque.

La mejora del índice de protección de IP44 a IP55 significa que el HC-MFS73 resiste chorros de agua dirigidos desde cualquier dirección, no solo salpicaduras — una mejora útil para máquinas en entornos con cualquier exposición a la humedad.

La compatibilidad del amplificador es lo que hace que la distinción de generación no sea negociable: el HC-MF73 no puede conectarse a un amplificador MR-J2S-70, y el HC-MFS73 no puede conectarse a un MR-J2-70 de primera generación. Empareje el motor con la generación de amplificador de la máquina que se está reparando.

Sin freno: la especificación correcta para ejes horizontales de ciclo alto

El HC-MFS73 no tiene freno electromagnético. La posición en reposo se mantiene mediante el bloqueo servo del amplificador MR-J2S-70 — bucle de posición cerrado, retroalimentación continua del codificador a 131.072 recuentos por revolución, corriente correctiva que mantiene un error de seguimiento cero en cada posición de permanencia entre movimientos.

Para la categoría de aplicaciones que sirven los motores de inercia ultrabaja — ejes de máquinas de ensamblaje horizontal, mecanismos de pick-and-place, etapas de posicionamiento XY y mecanismos de alimentación y transferencia de alta velocidad — el bloqueo servo es completamente adecuado y la configuración sin freno es la opción natural. Estos ejes son horizontales. Las cargas son ligeras. Ninguna fuerza gravitatoria actúa en la dirección de rotación del eje en reposo. Añadir un freno a estos ejes añadiría un circuito de CC de 24V, un relé, supresión de sobretensiones, lógica de interbloqueo MBR e inspección periódica del freno — sin ningún retorno funcional.

También hay un argumento dinámico sutil para la variante sin freno en ejes de ciclo alto. Cada vez que un freno se acopla y desacopla, añade latencia al inicio y al final de cada movimiento mientras el relé MBR opera. En un eje que completa cientos de movimientos por minuto, esa latencia a lo largo de miles de ciclos por hora se acumula. El motor sin freno elimina esto por completo — el eje se mueve tan pronto como llega el comando servo, y se detiene exactamente cuando la trayectoria lo ordena.

El cálculo cambia en ejes verticales o inclinados donde la carga se movería por gravedad con el servo apagado. Para esas aplicaciones, el HC-MFS73B (eje recto, freno aplicado por resorte) es el motor correcto. El diseño de resorte mantiene el eje mecánicamente en el momento en que se retira la alimentación de 24V de la bobina — comportamiento a prueba de fallos que el bloqueo servo no puede proporcionar. En una máquina con una mezcla de ejes de inercia ultrabaja horizontales y verticales, especificar el HC-MFS73 en los horizontales y el HC-MFS73B en los verticales produce el resultado correcto en ambos.

Codificador de 17 bits en un motor de inercia ultrabaja

Los ejes de inercia ultrabaja de alta tasa de ciclo podrían parecer las aplicaciones menos propensas a necesitar 131.072 recuentos de codificador por revolución. Si los movimientos son cortos y rápidos, ¿la resolución angular fina realmente importa?

Importa de maneras que no son inmediatamente obvias de la descripción básica de la aplicación.

Retroalimentación de velocidad durante la aceleración rápida. En el momento del par máximo — 7,2 Nm impulsando el eje desde el reposo hasta la velocidad máxima en el menor tiempo posible — el eje está acelerando rápidamente. Un codificador más grueso entrega menos actualizaciones de posición por unidad de tiempo durante esta fase, lo que hace que el cálculo de velocidad sea más ruidoso y el control de par menos preciso exactamente cuando la precisión es más importante. La alta tasa de recuento del codificador de 17 bits mantiene la retroalimentación de velocidad limpia durante toda la rampa de aceleración, permitiendo una ganancia servo de mayor ancho de banda sin inestabilidad.

Tiempo de asentamiento en posición. Después del movimiento rápido, el eje debe asentarse en la posición comandada rápidamente y permanecer allí. Una resolución de codificador más fina da al bucle de posición una visión más precisa del ángulo del eje y un control más estricto de las pequeñas correcciones de posición durante el asentamiento. La diferencia en el tiempo de asentamiento entre un codificador absoluto de alta resolución y un codificador incremental más grueso es medible en ejes de alto rendimiento.

Conocimiento de la posición a través del ciclo de alimentación. Las máquinas de ensamblaje y los equipos de manipulación frecuentemente ciclan la alimentación entre turnos de producción, durante ventanas de mantenimiento y después de cualquier parada por alarma. El codificador absoluto de 17 bits conserva el ángulo exacto del eje y el recuento de múltiples vueltas a través de todos los períodos de apagado, respaldado por la batería A6BAT en el amplificador MR-J2S-70. En una máquina con muchos ejes de inercia ultrabaja, eliminar la rutina de referenciación para todos ellos en cada arranque — en lugar de referenciar cada uno secuencialmente — ahorra tiempo real y simplifica la secuencia de arranque.

Ubicación de la batería. El A6BAT está en el amplificador MR-J2S-70, no en el motor. Reemplácelo ante la primera alarma de batería baja. Permitir la descarga completa restablece el contador de múltiples vueltas y requiere un retorno de referencia en el próximo arranque.

Amplificadores compatibles

El HC-MFS73 requiere el amplificador MR-J2S-70 — la plataforma J2-Super con capacidad de 750W. Tres variantes de interfaz:

MR-J2S-70A acepta comandos de posición de tren de pulsos de controladores CNC y PLC, además de referencias de velocidad y par analógicas. Todos los modos de control están disponibles. RS-232C se conecta a MR Configurator para la puesta en marcha y el ajuste. Para ejes de máquinas de ensamblaje de ciclo alto, unidades de máquinas pick-and-place y cualquier aplicación donde la fuente de comando sea un controlador externo, esta es la opción estándar.

MR-J2S-70B se conecta a los controladores de movimiento de Mitsubishi de las series A y Q a través del bus serie de fibra óptica SSCNET. Para máquinas donde los ejes de inercia ultrabaja deben coordinarse con otros ejes bajo un controlador de movimiento — un brazo robótico donde todas las articulaciones son accionadas por servo y deben moverse en relaciones geométricas definidas — el bus SSCNET proporciona el acoplamiento de ejes en tiempo real que las interfaces de pulso y analógicas no pueden lograr.

MR-J2S-70CP proporciona posicionamiento de un solo eje integrado con hasta 31 posiciones de tabla de puntos almacenadas, activadas por E/S digitales o comando CC-Link. Para ejes indexados independientes que no requieren coordinación en tiempo real con otros ejes, el CP elimina el costo de un controlador de movimiento dedicado.

Notas de compatibilidad. El HC-MFS73 no es compatible con el amplificador MR-J2-70 de primera generación, que no puede decodificar el protocolo del codificador J2-Super de 17 bits. Para máquinas que ejecutan hardware MR-J2-70 original, el motor correcto es el HC-MF73 (misma especificación mecánica, codificador de generación J2). No compatible con amplificadores MR-J3 o MR-J4 sin un kit de adaptador de renovación.

Gama de inercia ultrabaja HC-MFS: Dónde se sitúa el 73

El HC-MFS73 es el motor más grande de la familia J2-Super de inercia ultrabaja HC-MFS — la parte superior de la gama. Comparte la brida de 80 × 80 mm con el HC-MFS43 directamente debajo. La relación constante de par máximo a continuo de 3:1 se mantiene en los cinco escalones de capacidad.

Cada capacidad de la gama HC-MFS está disponible en múltiples configuraciones de eje y freno: eje recto sin freno (HC-MFS73), eje recto con freno (HC-MFS73B), eje con chavetero (HC-MFS73K) y eje con chavetero y freno (HC-MFS73BK). Todos utilizan el amplificador MR-J2S-70 en esta capacidad. También están disponibles variantes con reductor (tipo de brida G1, tipo de eje G2, tipos de precisión G5 y G7) — el emparejamiento del amplificador MR-J2S-70 permanece sin cambios independientemente de la configuración del engranaje.

Aplicaciones típicas

Unidades de máquinas pick-and-place de ciclo alto. Ejes de posicionamiento primarios en equipos de pick-and-place de ensamblaje de componentes electrónicos que funcionan a cientos de colocaciones por minuto. La inercia ultrabaja permite movimientos rápidos de corta distancia entre las posiciones de los componentes; el codificador absoluto de 17 bits garantiza coordenadas de colocación precisas sin referenciación al arrancar; la capacidad de 750W maneja las estructuras de pórtico ligeramente más pesadas y los rangos de recorrido más amplios de las máquinas de ensamblaje de formato medio.

Ejes de manipulación de semiconductores y pantallas planas. Unidades de brazo de transferencia de obleas, ejes de posicionamiento de sustratos y mecanismos de manipuladores de casetes en equipos de fabricación de semiconductores y pantallas planas. Estos mecanismos mueven cargas ligeras a través de trayectorias precisas a altas tasas de ciclo en entornos interiores limpios — exactamente el perfil de operación para el que fue diseñado el HC-MFS73.

Unidades de articulaciones de robot que requieren alta capacidad de respuesta. Ejes de articulación secundarios en pequeños robots SCARA, unidades de codo en brazos articulados ligeros y ejes de desplazamiento en robots de pórtico cartesianos. La inercia ultrabaja permite el control de posición de alto ancho de banda necesario para un seguimiento de trayectoria suave a velocidades de actualización de robot; la capacidad de 750W maneja las cargas de articulación que exceden lo que el HC-MFS43 puede soportar.

Posicionamiento de cabezales de corte y marcado láser. Ejes de posicionamiento de cabezal de corte ligeros en máquinas de procesamiento láser pequeñas a medianas donde la masa combinada del cabezal requiere una capacidad de 750W, pero el ciclo de trabajo rápido de escaneo y posicionamiento exige un rendimiento de aceleración de inercia ultrabaja. El codificador de 17 bits admite los incrementos de posición finos utilizados durante las pasadas de marcado a baja velocidad.

Ejes de alimentación y registro de máquinas de envasado de alta velocidad. Unidades de tracción de película, ejes de corrección de registro y mecanismos de espaciado de productos en líneas de envasado donde el eje debe responder rápidamente a las correcciones de marcas de registro y mantener la sincronización con la velocidad de la línea a través de un flujo continuo de pequeños ajustes de velocidad. La inercia ultrabaja permite la respuesta de par rápida que necesitan estos bucles de control de registro.

Preguntas frecuentes

P1: ¿Cuál es la diferencia entre el HC-MFS73 y el HC-KFS73?

Ambos son motores J2-Super de 750W, 3000 rpm en una brida de 80 × 80 mm con codificadores absolutos de 17 bits y protección IP55, y ambos producen 2,4 Nm continuos y 7,2 Nm máximos. La diferencia es la clase de inercia del rotor. El HC-MFS73 es de inercia ultrabaja — un rotor diseñado con masa mínima para maximizar la capacidad de respuesta de aceleración a costa de una capacidad de par sostenido algo menor por unidad de volumen del rotor. El HC-KFS73 es de baja inercia — una compensación de diseño ligeramente diferente. Ambos utilizan el amplificador MR-J2S-70. Elija el HC-MFS73 para ejes de carga ligera de alta tasa de ciclo donde la velocidad de aceleración es el impulsor del rendimiento. Elija el HC-KFS73 para ejes donde la relación de desajuste de inercia más baja o una capacidad de par sostenido marginalmente mayor en un tamaño de bastidor dado sea la prioridad.

P2: ¿Se puede utilizar el HC-MFS73 con un amplificador MR-J2-70 de primera generación?

No. El HC-MFS73 lleva el protocolo de codificador J2-Super de 17 bits, que el amplificador MR-J2-70 de primera generación no puede leer. Conectar este motor a un MR-J2-70 producirá un fallo de comunicación del codificador inmediatamente al arrancar. Para máquinas que ejecutan hardware MR-J2-70 original, el motor correcto es el HC-MF73 — mismo bastidor mecánico, mismas clasificaciones de par, codificador de generación J2, compatible con MR-J2-70.

P3: ¿Es el índice de protección IP55 adecuado para entornos cercanos a operaciones de mecanizado?

IP55 proporciona protección completa contra la entrada de polvo (hermético al polvo) y protección contra chorros de agua dirigidos desde cualquier ángulo. Esto es adecuado para la mayoría de los entornos industriales interiores fuera de la zona de corte de las máquinas herramienta — ensamblaje general, fabricación de electrónica, envasado y equipos de manipulación. Para ejes físicamente dentro de la zona de corte de un centro de mecanizado donde el spray de refrigerante llega directamente al cuerpo del motor, se prefiere IP65 y se deben considerar motores de la gama HC-KFS o HC-SFS. IP55 es una mejora significativa sobre el IP44 del HC-MF73, lo que hace que el HC-MFS73 sea más adecuado para entornos con exposición ocasional a la humedad.

P4: ¿Dónde está la batería de respaldo del codificador absoluto?

La pila de litio Mitsubishi A6BAT está dentro del servodrive MR-J2S-70, no en el motor. Mantiene el contador absoluto de múltiples vueltas de 17 bits durante todos los períodos de apagado. Reemplácela ante la primera alarma de batería baja del amplificador. Si se agota por completo, el contador de posición absoluta se restablece y se requiere un ciclo de retorno de referencia antes de que el eje pueda reanudar la producción. En aplicaciones de máquinas de ensamblaje donde la referenciación requiere una secuencia de limpieza definida, evitar esto mediante un reemplazo oportuno de la batería es sencillo.

P5: ¿Sigue disponible el HC-MFS73 y cuál es el equivalente de la generación actual?

El HC-MFS73 está descontinuado por Mitsubishi, pero sigue disponible a través de distribuidores de excedentes de automatización industrial y proveedores especializados en servos Mitsubishi como stock nuevo y unidades reacondicionadas probadas. Para máquinas comprometidas con hardware J2-Super, esta vía de abastecimiento es práctica. Para nuevos diseños de máquinas o actualizaciones completas de plataforma, el equivalente de la generación actual es el HG-MR73 (serie MR-J4, 750W, 3000 rpm, eje recto, codificador absoluto de 22 bits a 4.194.304 ppr, brida de 80 × 80 mm, IP65) emparejado con un amplificador MR-J4-70. El HG-MR73 mejora al HC-MFS73 con una mayor resolución del codificador, un mejor índice de protección y el rendimiento de la plataforma servo de generación actual — pero tanto el motor como el amplificador deben reemplazarse juntos ya que los protocolos del codificador son incompatibles.
