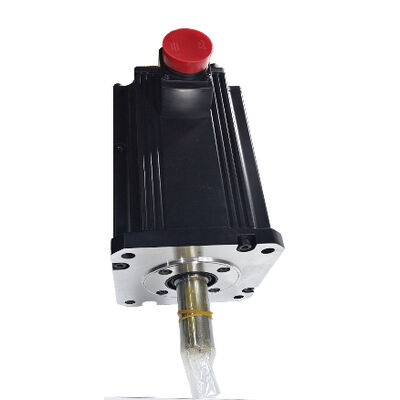

Mitsubishi HC-SFS7024 (HCSFS7024) — Servomotor AC de 7kW, Clase 400V, Eje Recto, Serie MELSERVO-J2S

Identificación del Producto

Número de pieza: HC-SFS7024

También buscado como: HCSFS7024, HC-SFS-7024

Serie: Mitsubishi MELSERVO HC-SFS (Generación J2-Super)

Tipo de motor: Servomotor AC sin escobillas — Eje Recto, Sin Freno, 2000 rpm, Clase 400V

La Diferencia de 400V

Todo sobre el HC-SFS7024 es mecánicamente idéntico al HC-SFS702 — misma potencia de 7kW, mismo par continuo de 33,4 Nm, mismo par pico de 100 Nm, misma brida de 176 × 176 mm, misma protección IP65, mismo encoder absoluto serial de 17 bits. Lo que significa el sufijo "4" al final del número de pieza es una especificación eléctrica fundamentalmente diferente: este motor está bobinado y clasificado para un suministro de clase 400V — trifásico de 380–480V AC — en lugar de la clase 200V del HC-SFS702 estándar.

Esa distinción es enormemente importante a nivel de diseño del sistema. En plantas industriales que operan con infraestructura de suministro de 400V — el estándar en gran parte de Europa y ampliamente utilizado en instalaciones industriales de gran formato en todo el mundo — el motor de clase 400V elimina la necesidad de un transformador reductor entre el suministro de la fábrica y el variador de servomotor. El diseño del panel se simplifica, se eliminan las pérdidas del transformador y el sistema eléctrico instalado se ajusta más estrechamente al voltaje de suministro real. A 7kW, ese costo de transformación y pérdida de potencia no es trivial; operar al voltaje de suministro nativo en una máquina multieje con varios ejes de 7kW suma una diferencia significativa en la eficiencia del sistema y el espacio del panel.

El HC-SFS7024 requiere un amplificador MR-J2S de clase 400V — específicamente el MR-J2S-700A4, MR-J2S-700B4 o MR-J2S-700CP4. Un amplificador de clase 200V no impulsará este motor. El motor y el amplificador deben coincidir por clase de voltaje sin excepción.

Especificaciones Técnicas

Por qué la Clase 400V a 7kW es importante

La corriente nominal del HC-SFS7024 es de aproximadamente 17,5 A, aproximadamente la mitad que la del motor equivalente de 200V con la misma potencia de salida. Esto es una consecuencia directa de operar al doble de voltaje: P = V × I, por lo que duplicar el voltaje reduce la corriente a la mitad para la misma potencia. Esa reducción de corriente tiene implicaciones prácticas en todo el sistema instalado.

Sección transversal del cable. A la mitad de corriente, el cable que transporta la potencia del motor puede ser de un tamaño menor mientras se mantiene dentro de la misma clasificación térmica. En una máquina grande con ejes de servomotor de 7kW y recorridos de cable de 20m hasta un recinto — no es raro en grandes centros de mecanizado — la diferencia en el costo del cable, el peso y el llenado del conducto en todos los ejes de la máquina es real y medible.

Pérdidas de conmutación del amplificador. Los amplificadores de clase 400V MR-J2S-700A4/B4 manejan menor corriente a mayor voltaje, lo que afecta su gestión térmica interna y sus características de conmutación. El panel del amplificador a menudo se puede diseñar con menos provisiones de enfriamiento para una potencia instalada dada cuando opera a 400V en lugar de 200V.

Evitación del transformador de suministro. En un entorno de suministro de 400V, un sistema de servomotor de clase 200V requiere un transformador reductor. A 7kW, ese transformador es una carga adicional física, eléctrica y financiera. El HC-SFS7024 con un amplificador de clase 400V se conecta directamente al bus de suministro de la planta sin transformación intermedia.

La cifra de capacidad de la instalación eléctrica de 10 kVA es la referencia de diseño del sistema para la conexión de suministro, fusibles y cálculos de energía regenerativa — la misma cifra se aplica independientemente de la clase de voltaje de suministro, ya que la demanda de potencia eléctrica está determinada por la potencia nominal de salida del motor.

33,4 Nm Continuo, 100 Nm Pico

El perfil de par del HC-SFS7024 es idéntico al del HC-SFS702 a 200V: 33,4 Nm de par continuo sostenido y 100 Nm para ráfagas de aceleración. A 2.000 rpm de velocidad nominal, estas son cifras sustanciales — la clasificación continua cubre las cargas de mecanizado o transferencia sostenidas más pesadas que el eje probablemente encontrará en producción, y la relación pico de tres a uno le da al amplificador autoridad sobre la fase de aceleración de cada movimiento de desplazamiento rápido.

Lo que separa la capacidad de 7kW de los motores más pequeños de la familia HC-SFS es esa cifra de 33,4 Nm continuo. El HC-SFS502 a 5kW entrega 23,9 Nm. El salto de 23,9 Nm a 33,4 Nm — un aumento del 40% en el par continuo — es el margen entre un eje que funciona dentro de su presupuesto térmico en días de producción intensa y uno que se acerca a la sobrecarga bajo el mismo ciclo de trabajo. Para los ejes de máquinas herramienta más grandes, los sistemas de transferencia de paletas más pesados y la automatización industrial de alta carga donde la clasificación continua del motor de 5kW es realmente el límite, 7kW es la especificación necesaria.

Los 100 Nm pico soportan perfiles de aceleración agresivos. Una mesa VMC grande o un accesorio giratorio pesado no aceleran a velocidad de desplazamiento rápido lentamente. La capacidad de comandar 100 Nm durante la fase de aceleración — y luego volver al nivel de operación de 33,4 Nm — es lo que permite tiempos de desplazamiento rápido cortos en ejes pesados sin requerir un motor aún más grande.

Eje Recto a 7kW: Disciplina de Instalación

Con 33,4 Nm continuos y 100 Nm pico, las demandas en la interfaz eje-acoplamiento requieren una atención cuidadosa. El eje recto del HC-SFS7024 se basa en un cubo de sujeción por fricción para transmitir el par — la fuerza de sujeción entre el diámetro exterior del eje y el diámetro interior del cubo debe ser suficiente para soportar 100 Nm en pico sin deslizamiento bajo ninguna condición de operación.

La selección del acoplamiento debe basarse en la cifra de par pico, no en el par continuo. Se debe aplicar el factor de servicio del fabricante del acoplamiento para servicio de eje de servomotor con inversión. A 7kW y 32 kg de masa del motor, las consecuencias mecánicas del deslizamiento del cubo son graves: errores de posición como mínimo, posible daño mecánico como máximo, y la dificultad de diagnóstico de eventos de deslizamiento intermitentes que se correlacionan con perfiles de movimiento específicos en lugar de producir condiciones de falla consistentes.

La instalación del cubo sigue la misma guía que todos los motores de la serie HC-SFS: use el orificio roscado del extremo del eje y un tirador para asentar el cubo axialmente en lugar de presionarlo o golpearlo. A este tamaño de bastidor, el impacto axial durante el montaje del cubo se transmite directamente al disco del encoder y al conjunto del rodamiento en la parte trasera del motor, y el daño resultante tiende a producir fallas intermitentes del encoder bajo vibración que son difíciles de rastrear hasta la instalación original.

Para aplicaciones donde el mecanismo accionado requiere una conexión con chaveta — poleas de correa dentada, cubos de engranajes, piñones de cadena — el HC-SFS7024K (eje con chaveta) es la variante correcta. El HC-SFS7024 de eje recto es para diseños de acoplamiento por fricción.

Encoder de 17 bits: Retroalimentación J2-Super a 400V

La clase de voltaje no afecta al encoder. El HC-SFS7024 lleva el mismo encoder absoluto serial de 17 bits que todos los demás motores de la familia HC-SFS — 131.072 posiciones por revolución, transmisión digital serial al amplificador y posición absoluta multivuelta respaldada por la batería de litio A6BAT en el amplificador MR-J2S-700_4.

A 7kW y 2.000 rpm, la resolución de 17 bits se amortiza en dos áreas. La calidad del bucle de velocidad mejora porque la estimación de velocidad del amplificador a partir de muestras de posición consecutivas es ocho veces más fina que con el encoder de 14 bits en la generación anterior HC-SF. Esa señal de velocidad más limpia soporta un mayor ancho de banda del bucle de velocidad y una mejor rejection de perturbaciones durante cargas de corte, lo que es más importante en ejes pesados donde las variaciones de fuerza de carga son mayores. La suavidad de la velocidad de avance a baja velocidad también mejora — relevante para rectificado de superficies, contorneado y cualquier operación que funcione a baja velocidad de avance a lo largo de toda la carrera del eje.

La función absoluta proporciona reinicio de la máquina sin ciclos de referencia en cada encendido. Para grandes centros de mecanizado donde un ciclo de referencia de columna Z tarda 30–90 segundos y ocurre al inicio de cada turno, múltiples recuperaciones de parada de emergencia por día y cada reinicio de alarma, el valor de productividad de eliminar ese ciclo se acumula significativamente a lo largo de un año de trabajo.

Amplificadores Compatibles: Solo Clase 400V

El HC-SFS7024 es estrictamente un motor de clase 400V. Su bobinado está diseñado para suministro de 400V y no se puede usar con amplificadores de 200V bajo ninguna circunstancia. Los amplificadores correspondientes son:

MR-J2S-700A4 — 7kW, clase 400V, interfaz de propósito general. Acepta comandos de velocidad analógicos y comandos de posición de tren de pulsos de sistemas CNC y PLC. Modos de control de posición, velocidad y par. La opción estándar para máquinas de 400V con control de eje de tren de pulsos CNC o PLC.

MR-J2S-700B4 — 7kW, clase 400V, interfaz de bus de fibra óptica SSCNET. Se conecta a controladores de movimiento Mitsubishi serie A o serie Q para interpolación coordinada multieje. El eje recibe comandos de trayectoria a través de la red SSCNET; la retroalimentación del encoder regresa a través de la misma red.

MR-J2S-700CP4 — 7kW, clase 400V, posicionamiento incorporado con interfaz CC-Link. Para aplicaciones de posicionamiento autónomo o máquinas que utilizan el bus de campo CC-Link.

Usar un amplificador de clase 200V (MR-J2S-700A, MR-J2S-700B sin el sufijo "4") con este motor provocará daños en el motor. El voltaje nominal del motor es de 400V; la aplicación de señales de control de clase 200V causará problemas térmicos y eléctricos. El sufijo "4" tanto en el motor como en el amplificador debe coincidir siempre.

HC-SFS7024 vs HC-SFS702: Mismo Rendimiento, Suministro Diferente

La salida mecánica es idéntica. La clase de voltaje de suministro, la corriente nominal y la compatibilidad del amplificador son las diferencias operativas. Los diseñadores de máquinas que elijan entre ellos deben basar la decisión en la infraestructura de suministro disponible. Suministro de 400V — elija HC-SFS7024 con amplificadores de 400V. Suministro de 200V — elija HC-SFS702 con amplificadores de 200V.

Aplicaciones Típicas

Ejes de alimentación principales de VMC y HMC con infraestructura de 400V. Grandes centros de mecanizado verticales y horizontales instalados en instalaciones europeas e internacionales que operan con suministro trifásico de 400V utilizan servomotores de clase 400V en todos los ejes. En una VMC grande, los ejes X, Y y Z que mueven mesas pesadas y cabezales de husillo a velocidades de avance de corte sostenidas son la aplicación natural para la capacidad del HC-SFS7024. El suministro de 400V se conecta directamente a los amplificadores MR-J2S-700_4 sin transformación intermedia.

Unidades de transferencia de paletas pesadas y lanzaderas en líneas HMC de 400V. Los cambiadores de paletas y los sistemas de transferencia en centros de mecanizado horizontales de gran formato en instalaciones de 400V utilizan servomotores de 7kW en las unidades de lanzadera y estaciones de sujeción. La corriente reducida a 400V simplifica el cableado del panel para una máquina con múltiples ejes de servomotor de alta capacidad.

Ejes de alimentación de tornos y centros de torneado CNC grandes. Centros de torneado de alta resistencia con masas de torreta y carro grandes, que operan con suministro de 400V, utilizan el HC-SFS7024 en los ejes de carro Z y corredera transversal X. Los 33,4 Nm continuos proporcionan la autoridad de par sostenido para operaciones de torneado profundo bajo carga de corte constante.

Mesa giratoria de accionamiento directo y sistemas grandes de 4º eje. Mesas giratorias de 4º eje de gran formato en centros de mecanizado en entornos de 400V utilizan servomotores de 7kW para la unidad de indexación y contorneado principal. El encoder absoluto mantiene la precisión de posicionamiento angular en todos los eventos de energía, y la resolución de 17 bits soporta los incrementos angulares finos requeridos para operaciones de contorneado de 5 ejes.

Máquina de transferencia industrial de 400V e integración de línea. Las líneas de transferencia multietapa y los sistemas de ensamblaje automatizado en grandes instalaciones industriales europeas y asiáticas estandarizadas en suministro de 400V integran servomotores de clase 400V en todo el diseño de la línea. El HC-SFS7024 proporciona una capacidad de 7kW al voltaje de suministro nativo del sistema para los ejes de transferencia e indexación de mayor capacidad.

Preguntas Frecuentes

P1: ¿Se puede usar el HC-SFS7024 con un amplificador estándar MR-J2S-700A o MR-J2S-700B de 200V?

No. El HC-SFS7024 es un motor de clase 400V bobinado para suministro de 380–480V AC. Solo debe usarse con amplificadores de clase 400V — los MR-J2S-700A4, MR-J2S-700B4, o MR-J2S-700CP4. Conectar un motor de 400V a un amplificador de clase 200V causará daños al motor. Siempre verifique que tanto el motor como el amplificador lleven el sufijo "4" (indicando clase 400V) antes de la instalación.

P2: ¿Cuál es la diferencia práctica entre el HC-SFS7024 y el HC-SFS702?

Los dos motores producen una salida mecánica idéntica — el mismo par continuo de 33,4 Nm, par pico de 100 Nm, velocidad nominal de 2.000 rpm, encoder de 17 bits y brida de 176 × 176 mm. La única diferencia es la clase de voltaje de suministro: el HC-SFS7024 opera con suministro de clase 400V (380–480V); el HC-SFS702 opera con suministro de clase 200V (200–230V). La menor corriente nominal del HC-SFS7024 (~17,5 A frente a 35 A) simplifica el cableado y elimina la necesidad de un transformador reductor en entornos de infraestructura de 400V.

P3: ¿Tiene el HC-SFS7024 un freno electromagnético?

No. El HC-SFS7024 es la variante de eje recto, sin freno. La posición en reposo se mantiene a través del bloqueo del servomotor del amplificador. Para ejes verticales, mecanismos cargados por gravedad o cualquier eje que requiera retención mecánica a prueba de fallos cuando se elimina la alimentación del servomotor, el HC-SFS7024B (eje recto con freno accionado por resorte) es la especificación correcta. El freno es una elección crítica de seguridad para cualquier eje donde la pérdida de control del servomotor cause un movimiento descontrolado.

P4: ¿Dónde está la batería del encoder absoluto y cuándo debe reemplazarse?

La batería de litio Mitsubishi A6BAT que respalda el contador de posición multivuelta del encoder absoluto de 17 bits se encuentra dentro del servodrive MR-J2S-700_4 — no en el motor. Reemplácela cuando el amplificador muestre su alarma de advertencia de batería baja, antes de que se agote por completo. Una A6BAT completamente descargada restablece el contador de posición absoluta, lo que requiere un ciclo de retorno a referencia antes de que la máquina pueda reanudar la producción.

P5: ¿Es el HC-SFS7024 un reemplazo directo del HC-SFS7024B si la variante con freno no está disponible?

No — los dos modelos no son intercambiables si la máquina fue diseñada con freno. El HC-SFS7024 no tiene freno electromagnético; el HC-SFS7024B tiene un freno de resorte de seguridad. Sustituir un motor sin freno en un eje que fue especificado con freno elimina una función de seguridad diseñada. Esta sustitución solo debe realizarse después de una reevaluación formal de los requisitos de seguridad del eje que confirme que es aceptable. Para fines de mantenimiento y reparación, siempre obtenga la variante con la especificación de freno correcta para la máquina.
