Motor de servicio de Mitsubishi HF103T HF1O3T

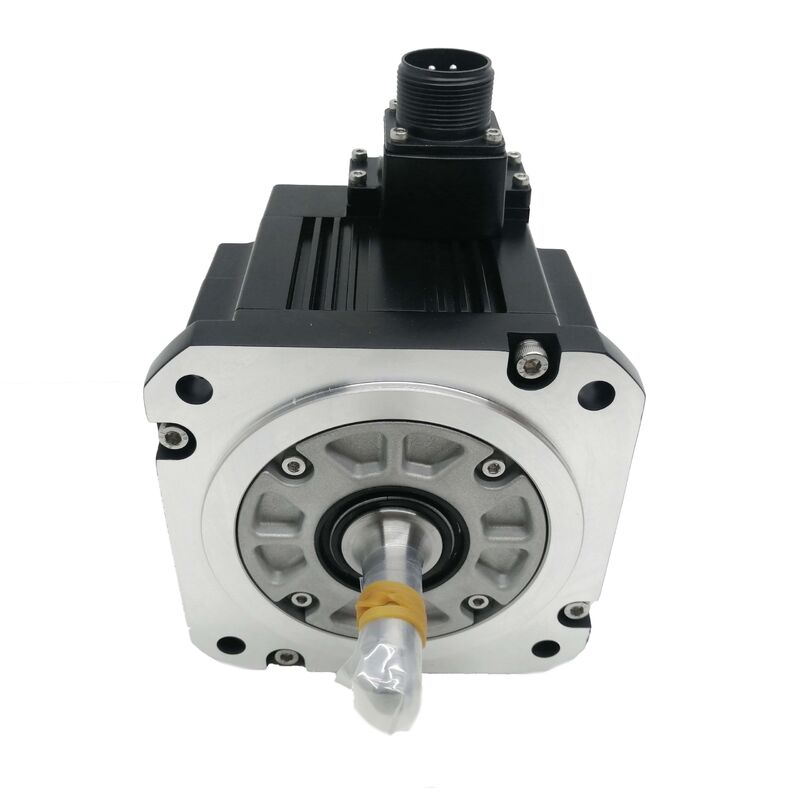

Mitsubishi HF103T | Motor Servo AC Serie HF — 1kW, 3000RPM, IP67, 125V, 5.3A, 133Hz

Número de pieza: HF103T

Marca: Mitsubishi Electric

Serie: Serie HF

Configuración: Eje Recto, Codificador Estándar, Sin Freno, Sin Reductor, Conexión por Cable

Protección de Ingreso: IP67

Estándar: IEC60034-1

Origen: Hecho en Japón

Condición: Nuevo / Reacondicionado

Descripción general

El Mitsubishi HF103T es un motor servo AC de 1kW de la serie HF de Mitsubishi Electric, con una potencia nominal de 3.000 r/min y una entrada trifásica de 125V a 133Hz, que consume 5.3A de corriente continua. Completamente cerrado según IP67 — hermético al polvo y resistente a inmersiones temporales — este es un motor construido para operar de manera confiable en entornos de producción exigentes donde el refrigerante, la niebla y la contaminación industrial son parte de las condiciones operativas diarias.

El motor cumple con la norma IEC60034-1, tiene aislamiento Clase F (clasificado hasta 155°C de temperatura de bobinado) y pesa 6.5 kg.

Con este tamaño de carcasa y clasificación IP67, el HF103T ocupa la gama media sólida de la línea de la serie HF de Mitsubishi, más robusto ambientalmente que las variantes estándar IP55 utilizadas en instalaciones más limpias, y especificado apropiadamente para entornos de máquinas herramienta y automatización general donde su combinación de salida de 1kW, velocidad de 3.000 RPM y carcasa sellada fue diseñada para funcionar.

El estilo de conexión por cable, visible por los conductores que salen del cuerpo del motor, significa que los cables de alimentación y del codificador son terminados por el instalador en la unidad o punto de conexión, en lugar de a través de un conector fijo.

Esto proporciona flexibilidad de enrutamiento en instalaciones confinadas, pero requiere una protección y alivio de tensión adecuados en la entrada del cable del motor.

Especificaciones clave — De la placa de características

IP67 — Completamente sellado para entornos industriales

IP67 es una de las clasificaciones de protección de ingreso más estrictas en la especificación de motores servo industriales: completamente hermético al polvo y probado para inmersión temporal a un metro de profundidad durante un máximo de 30 minutos.

En un contexto de máquinas herramienta o automatización de producción, esto significa que el motor está protegido de manera confiable contra todos los escenarios de exposición realistas: rociado de fluido de corte, saturación de niebla de refrigerante, limpieza por lavado y los ciclos de condensación que ocurren en máquinas que operan en entornos de fábrica húmedos.

El HF103T lleva esta protección como una característica estándar, no como una opción.

El sello del eje, las juntas de la carcasa y la entrada del cable están clasificados como parte del ensamblaje IP67. Esto lo distingue de las variantes de menor clasificación de la familia HF y lo convierte en una opción adecuada para posiciones de eje expuestas a contacto directo o indirecto con refrigerante durante la operación normal de la máquina.

Para referencia de mantenimiento, IP67 requiere que los componentes de sellado estén en buenas condiciones para mantener su clasificación.

La integridad del sello del eje, la condición de la glándula de entrada del cable y el asiento del conector deben verificarse periódicamente en los motores en posiciones de alta exposición, particularmente en unidades con historiales de servicio prolongados donde los elastómeros de sellado pueden haber envejecido.

133Hz, 125V, 5.3A — El punto de operación eléctrica

Los parámetros de la placa de características describen el punto de operación del motor tal como se le presenta la unidad servo: trifásica de 125V a 133Hz, consumiendo 5.3A a carga nominal. Estas cifras son generadas por la etapa inversora de la unidad a partir de la fuente de alimentación principal estándar; la alimentación de entrada de la máquina es trifásica de 200-230V, que la unidad rectifica a un bus de CC y luego invierte a la frecuencia y voltaje necesarios para que el motor funcione a velocidad y par nominales.

A 133Hz y 3.000 r/min, el diseño electromagnético del HF103T está optimizado para esta región de operación.

La corriente nominal de 5.3A es el requisito de salida continua del amplificador para este eje bajo carga de producción normal, un parámetro que determina la clase de corriente del módulo de unidad servo y la sección transversal del cableado para los cables de alimentación del motor.

El aislamiento Clase F significa que el bobinado está clasificado hasta un máximo de 155°C, lo que proporciona un margen térmico adecuado por encima de la temperatura de operación esperada en servicio continuo normal.

El peso de 6.5 kg es una cifra práctica para la planificación de la instalación. Con esta masa, el motor puede ser manipulado y posicionado por un solo técnico, y el hardware de montaje estándar para motores servo es apropiado para la brida y el patrón de pernos de montaje.

Serie HF en el sistema de unidades CNC Mitsubishi

Los motores de la serie HF están diseñados para trabajar con los sistemas de unidades servo CNC MELDAS de Mitsubishi.

Las unidades de la serie MDS-R se indican específicamente como compatibles con motores HF que operan desde una entrada de 200VAC y, notablemente, la documentación de Mitsubishi establece explícitamente que los motores de la serie HF no son compatibles con las unidades de las series MDS-B, MDS-C1 o MDS-CH convencionales. Para máquinas que han sido actualizadas en su sistema de unidades, esta distinción de compatibilidad es una verificación necesaria antes de especificar el HF103T como reemplazo.

El codificador estándar instalado en este motor proporciona la interfaz de retroalimentación esperada por la generación de unidades Mitsubishi compatible. Los parámetros del tipo de motor de la unidad servo deben configurarse para que coincidan con la especificación de 1kW de la serie HF antes de operar el eje.

Este es un paso de puesta en marcha rutinario, pero que debe completarse correctamente antes del primer ciclo de producción en cualquier motor de reemplazo.

Conexión por Cable — Notas de Instalación

La designación "T" en el número de modelo HF103T indica el estilo de conexión por cable (terminal). Los conductores salientes salen del cuerpo del motor para el suministro de energía trifásica (U, V, W), tierra de protección y señal de retroalimentación del codificador.

El instalador los termina en la unidad o caja de conexiones, dimensionando y enrutando los cables según la disposición de la máquina.

Este estilo de conexión tiene ventajas prácticas en instalaciones donde se necesita enrutamiento de cables a través de espacios reducidos, o donde se requieren longitudes de cable personalizadas.

También significa que la interfaz del cable del motor está completamente determinada por el cableado de la instalación; reemplazar un motor de cable por uno de conector requiere volver a terminar la interfaz del cable en el extremo de la máquina, lo que agrega tiempo y costo a lo que de otro modo sería un cambio directo. Por lo tanto, confirmar el estilo de conexión en el motor instalado antes de pedir un reemplazo es un paso simple pero importante.

En el extremo del motor, las salidas de cable requieren un alivio de tensión adecuado para evitar que el estrés mecánico en el punto de conexión interno se transmita a lo largo del cable durante la operación de la máquina o el acceso de mantenimiento.

Este es un punto de desgaste común en motores que han estado en servicio durante muchos años o que han sufrido un manejo repetido del cable.

Preguntas Frecuentes

P1: ¿Cuáles son los parámetros eléctricos confirmados del HF103T de la placa de características?

La placa de características indica: ENTRADA 3CA 125V 5.3A Cl.F / SALIDA 1kW / 3000r/min (133Hz) / 6.5kg / IP67 / IEC60034-1. Los 125V y 133Hz son el voltaje y la frecuencia de operación del motor suministrados por el inversor de la unidad servo, no el voltaje de la red eléctrica, que sigue siendo el estándar de 200-230V trifásico. El aislamiento Clase F indica una clasificación de temperatura de bobinado de 155°C.

P2: ¿Qué unidad servo Mitsubishi es compatible con el HF103T?

Los motores de la serie HF están especificados para su uso con las unidades de la serie MDS-R de Mitsubishi que operan desde 200VAC. La documentación de Mitsubishi indica que los motores de la serie HF no son compatibles con las unidades de las series MDS-B, MDS-C1 o MDS-CH convencionales.

Antes de reemplazar el HF103T, confirme que la unidad instalada es una unidad de la serie MDS-R o su sucesora compatible. Instalar un motor HF en una generación de unidad incompatible resultará en una alarma de unidad o en la imposibilidad de ponerlo en marcha.

P3: ¿Qué significa IP67 en la práctica para la instalación de este motor?

IP67 significa que el motor es completamente hermético al polvo y está probado para inmersión temporal (1 metro de profundidad, 30 minutos). En un entorno de máquina herramienta, esto cubre todas las exposiciones realistas: rociado de refrigerante, saturación de niebla, condensación y operaciones de limpieza.

La clasificación se aplica al motor como un ensamblaje completo: sello del eje, carcasa y entrada del cable incluidos. Verifique la condición del sello del eje y la glándula del cable en motores usados, ya que la degradación del sello con el tiempo puede reducir la protección por debajo de IP67, incluso si el motor es funcional.

P4: El motor no tiene freno, ¿qué significa esto para aplicaciones de eje vertical?

Sin un freno electromagnético integrado, la sujeción de la posición en reposo depende completamente de que la unidad servo mantenga la retención de par activa. Para ejes verticales que soportan carga de gravedad — cabezales de husillo, unidades de columna o cualquier mecanismo donde la carga descienda por gravedad si el servo se desenergiza — un freno es un requisito de seguridad.

El HF103T sin freno es apropiado para ejes horizontales y unidades con carga ligera donde la sujeción servo activa es suficiente. Para ejes verticales con carga de gravedad, se debe especificar una variante con freno.

P5: ¿Qué se debe verificar al evaluar un HF103T usado?

Comience con las salidas de cable: inspeccione el alivio de tensión y el aislamiento del cable de conexión para detectar daños, abrasión o estrés de tracción, ya que los cables salientes están más expuestos mecánicamente que los motores de tipo conector. Verifique el sello del eje IP67 para detectar endurecimiento o agrietamiento en el borde. Mida la resistencia del bobinado trifásico para el equilibrio de fases y verifique la resistencia de aislamiento a tierra. Gire el eje a mano para verificar la condición de los rodamientos. Inspeccione la cara de acoplamiento de la brida del motor en busca de daños. Con 6.5 kg, el motor es manejable por un solo técnico durante la inspección. Una prueba en vacío a 3.000 r/min con monitoreo de la señal del codificador en una unidad MDS-R compatible es la verificación final correcta antes de que el motor regrese a un eje de producción.
