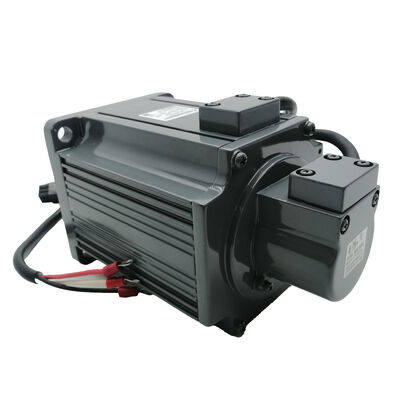

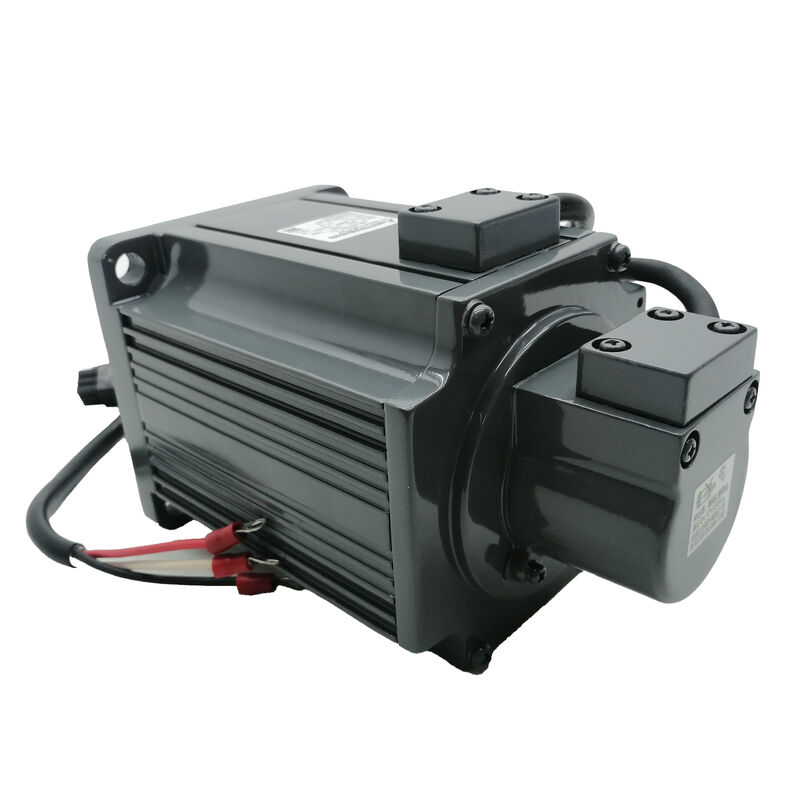

Mitsubishi HA-FF33C-S5 (HAFF33CS5) — Servomotor AC de servo de 300W, conector Cannon, especificación especial, 3000 rpm, serie MELSERVO HA-FF

Descripción general del producto

Número de pieza: HA-FF33C-S5

También buscado como: HAFF33CS5, HA FF 33C S5, HA-FF33C S5 Serie: Mitsubishi MELSERVO HA-FF (baja inercia, baja capacidad) Clasificación: Servomotor sin escobillas AC de baja inercia — 300 W, clase 200V, 3000 rpm, conector Cannon, especificación especial

Entendiendo este número de pieza en la familia HA-FF

La serie HA-FF de Mitsubishi representa una generación anterior de servomotores MELSERVO de pequeña capacidad — unidades compactas y de baja inercia que cubren el rango de 50W a 600W, todas con una potencia nominal de 3.000 rpm. Dentro de esa familia, el HA-FF33 es el representante de 300W, con un par nominal de 2,9 Nm, una brida de diámetro de centrado de 70 mm y un índice de protección IP54.

Lo que diferencia al HA-FF33C-S5 del HA-FF33 base son dos designadores específicos que definen su identidad física y de configuración. La C en el número de pieza indica un conector de alimentación tipo Cannon (redondo tipo MS), reemplazando las salidas de cable del motor estándar. Las fases de alimentación se conectan a través de un conector circular de estilo militar en lugar de cables de conexión — una diferencia significativa cuando el motor se encuentra dentro de una máquina donde la conexión y desconexión del conector es una tarea de mantenimiento habitual. El -S5 es una designación de especificación especial de fábrica, que indica una modificación definida respecto al estándar — típicamente un cambio en la longitud del eje, una disposición de cable específica, una modificación del codificador o un requisito de ensamblaje OEM. Los parámetros de rendimiento del motor en sí mismos siguen siendo los de la plataforma HA-FF33 base.

Para fines de adquisición y mantenimiento, se debe utilizar el número de pieza exacto completo — HA-FF33C-S5 — sin sustitución. Un HA-FF33B-S5 o un HA-FF33C sin el sufijo S5 es una pieza física diferente.

Especificaciones técnicas

La especificación especial -S5 define una variación definida por fábrica del HA-FF33C base. Confirme los detalles exactos de la configuración con la hoja de especificaciones S5 de Mitsubishi para este número de pieza antes de usarlo en un nuevo diseño.

La serie HA-FF: Pequeña, Rápida, Carga Ligera

La serie HA-FF de Mitsubishi fue diseñada para un tipo específico de aplicación de servomotor: máquinas compactas donde la carga es ligera, la velocidad de operación es alta y el tiempo de ciclo es una preocupación principal. Equipos de ensamblaje de componentes electrónicos, mecanismos de manipulación de semiconductores, pequeños sistemas de pick-and-place, mesas de posicionamiento ligeras X-Y y cabezales de aplicación de etiquetas son los entornos para los que se construyó esta serie.

La característica definitoria de los motores de baja inercia es su capacidad para acelerar y desacelerar rápidamente. Cuando el momento angular propio del rotor es pequeño en relación con el par que el amplificador puede suministrar, el eje responde a los comandos de velocidad casi instantáneamente. Para aplicaciones que realizan muchos movimientos de posicionamiento cortos por minuto — el ciclo de trabajo definitorio de los equipos de ensamblaje y manipulación — esto se traduce directamente en un mayor rendimiento. Un motor de baja inercia completa cada movimiento más rápido, pasa menos tiempo a corriente pico y permite al diseñador mecánico especificar tiempos de espera más cortos entre movimientos.

El HA-FF33 de 300W se sitúa en el medio del rango HA-FF. Es el doble de la potencia del HA-FF13 (100W) y la mitad del HA-FF63 (600W). Para el tipo de automatización de carga ligera que sirven estos motores, 300W y 2,9 Nm de par nominal es a menudo la capacidad exacta requerida — suficiente para accionar una etapa de peso moderado o un mecanismo de transferencia sin tener que recurrir a un motor más grande y pesado que añadiría masa e inercia innecesarias a la estructura en movimiento.

El conector Cannon: Por qué el sufijo C es importante

En el HA-FF33 estándar, las conexiones de alimentación del motor salen como cables — conductores de conexión que el instalador conecta al amplificador a través de un bloque de terminales o un conector crimpado a mano. El HA-FF33C reemplaza esos cables con un conector circular tipo Cannon MS montado directamente en la carcasa del motor.

Esto es más que una diferencia cosmética. Los conectores circulares de estilo militar — la familia de conectores que Mitsubishi y muchos otros fabricantes de motores utilizaban en los motores de la serie HA-FF — tienen ventajas prácticas específicas en entornos de máquinas:

Confirmación de conexión positiva. El anillo de bloqueo de bayoneta en los conectores tipo MS se bloquea con un clic definitivo que el instalador puede sentir a través de guantes. A diferencia de un cable conectado a un terminal, no hay ambigüedad sobre si la conexión está completa.

Fácil desconexión para mantenimiento. Retirar un motor para reemplazar el codificador, realizar servicio de rodamientos o cambiar el motor no requiere más que girar el anillo de bloqueo y tirar del cuerpo del conector. La alternativa — liberar cables de un bloque de terminales — requiere herramientas y una cuidadosa toma de notas sobre dónde va cada cable.

Compatibilidad y reemplazo de cables. El conector Cannon en el motor tiene un estándar de conector de acoplamiento definido. Los cables de alimentación de repuesto están disponibles en Mitsubishi como artículos de catálogo, con longitudes de cable especificadas. Los motores con cables de conexión requieren que el instalador prepare terminaciones personalizadas; los motores con conector utilizan ensamblajes definidos.

Para máquinas que se mantendrán en el campo, especialmente máquinas multieje donde varios motores pueden necesitar ser intercambiados durante la vida útil de la máquina, la interfaz del conector reduce el tiempo de servicio y el riesgo de errores de cableado.

Especificación especial -S5: Qué significa en la práctica

Mitsubishi utiliza sufijos alfanuméricos — S1, S5, S13, S15 y otros — para designar especificaciones especiales de fábrica. Estas son variaciones definidas del producto estándar, creadas para cumplir requisitos específicos de OEM y documentadas en hojas de especificaciones internas de Mitsubishi. Pueden incluir una longitud o diámetro de eje modificado, una dirección de salida de cable específica, un tipo o resolución de codificador diferente, un diámetro de piloto de brida modificado, o combinaciones de varios de estos.

Lo que es consistente en todas las especificaciones especiales es que los datos de rendimiento del motor base — velocidad nominal, par nominal, tipo de codificador y compatibilidad del amplificador — permanecen sin cambios. El HA-FF33C-S5 funciona de manera idéntica al HA-FF33C base en todos los parámetros eléctricos y dinámicos. La designación S5 registra un atributo físico o de configuración de la unidad específica.

La consecuencia práctica para la adquisición: solo el sufijo exacto es intercambiable con el original. Un HA-FF33C sin sufijo S5, o con un número de especificación especial diferente, puede no encajar físicamente en el montaje de la máquina original. Al adquirir el HA-FF33C-S5 como reemplazo, coincida con el número de pieza completo. En caso de duda, compare las dimensiones físicas de la unidad en mano con las originales antes de la instalación.

Amplificadores compatibles

Los motores de la serie HA-FF se acoplan con los amplificadores de la clase MR-J2-40 — la unidad de capacidad de 400W de la plataforma MR-J2 de primera generación. El acoplamiento del HA-FF33C con el MR-J2-40CT (amplificador de posicionamiento compatible con CC-Link) está documentado en el manual de instrucciones MR-J2-CT; el HA-FF33 estándar también se acopla con el MR-J2-40A de propósito general.

Vale la pena ser explícito sobre el contexto generacional: la serie HA-FF es anterior a la plataforma J2-Super (MR-J2S). Estos motores utilizan un codificador serial anterior, no el protocolo J2-Super de 17 bits. No son compatibles con amplificadores MR-J2S sin un adaptador de hardware, y no son compatibles con amplificadores MR-J3 o MR-J4 en absoluto.

Para máquinas que funcionan con amplificadores MR-J2-40 (primera generación) originales y motores HA-FF33C-S5, la ruta de adquisición es sencilla: reemplazar como por como. Para máquinas que se están reacondicionando o actualizando a plataformas de servomotores Mitsubishi de generaciones posteriores, el motor también debe actualizarse — típicamente a un HC-KFS43 o un motor similar de baja inercia y pequeña capacidad de una serie posterior que coincida con la nueva generación de amplificadores.

La batería para la copia de seguridad de la posición absoluta — si el sistema utiliza el modo de codificador absoluto — se encuentra en el amplificador MR-J2, no en el motor.

Resumen de capacidad de la serie HA-FF

Todos los modelos del rango comparten la velocidad nominal de 3.000 rpm y la filosofía de diseño de baja inercia y pequeña capacidad. El HA-FF33 ocupa el centro del rango de capacidad, con el mismo índice IP54 que las unidades de 050W, 400W y 600W. (Los modelos de 100W y 200W tienen IP44 en lugar de IP54 — un detalle que vale la pena verificar cuando el motor se utiliza en entornos con salpicaduras ocasionales de refrigerante o agua).

Aplicaciones típicas

Ensamblaje y manipulación de componentes electrónicos. Cabezales pick-and-place, alimentadores de cinta de componentes y ejes de etapas de unión en equipos de ensamblaje de montaje superficial son aplicaciones clásicas de la serie HA-FF. La combinación de baja inercia del rotor — rápida aceleración — y un envolvente físico compacto se adapta a máquinas de ensamblaje multieje donde muchas unidades de servomotor pequeñas caben en un volumen de máquina confinado.

Equipos de manipulación de obleas de semiconductores. Brazos de transferencia de obleas, cargadores de revistas y ejes de etapas en equipos de procesamiento de semiconductores utilizan servomotores pequeños de baja inercia a 200V en el rango de capacidad exacto que cubre el HA-FF33. La construcción sellada a IP54 proporciona protección adecuada contra el polvo del entorno de proceso y la contaminación aérea leve presente en estos sistemas.

Máquinas de aplicación de etiquetas e impresión y aplicación. Los cabezales dispensadores y aplicadores de etiquetas accionados por servomotor requieren una sincronización precisa de la velocidad con la línea de producción, una construcción mecánica ligera para minimizar la inercia en el brazo aplicador y un factor de forma de motor compacto. El HA-FF33C-S5, con su interfaz de conector y capacidad de 300W, se adapta bien a este tipo de aplicación.

Pequeñas etapas de posicionamiento e inspección X-Y. Dispositivos de medición de coordenadas, sistemas de inspección óptica y ayudas de mecanizado CNC pequeñas con masa de etapa ligera utilizan servomotores de baja capacidad donde la restricción de diseño dominante es el rendimiento de aceleración en lugar del par sostenido.

Ejes auxiliares en máquinas más grandes. No todos los ejes de servomotor en una máquina herramienta o línea de envasado son un eje de alimentación o conformado principal. Los brazos de cambio de herramienta, eyectores de piezas, mecanismos de transporte y actuadores de sujeción auxiliares a menudo funcionan a 200-400W con cargas ligeras. El HA-FF33 maneja estos ejes secundarios limpiamente dentro de su envolvente con clasificación IP54.

Preguntas frecuentes

P1: ¿Qué significa el sufijo "C" en el HA-FF33C-S5, y es intercambiable con el HA-FF33 estándar?

La "C" designa un conector tipo Cannon (redondo tipo MS) para la entrada de alimentación del motor, en lugar de los cables de conexión en el HA-FF33 estándar. Las especificaciones eléctricas y de rendimiento son idénticas — 300W, 2,9 Nm de par nominal, 3.000 rpm. No son físicamente intercambiables sin una modificación del cable, porque el motor estándar termina en cables desnudos mientras que la variante C termina en un cuerpo de conector circular de acoplamiento. Asegúrese de que su ensamblaje de cable de alimentación utilice el conector de acoplamiento correcto para la variante C antes de realizar el pedido.

P2: ¿Qué designa la especificación especial "-S5", y puede un HA-FF33C estándar sustituirlo?

El -S5 es una especificación especial de fábrica que define una modificación del motor estándar — comúnmente una dimensión de eje, enrutamiento de cable o característica de montaje especificada por un cliente OEM. El rendimiento base del motor no cambia. Si un HA-FF33C estándar puede sustituirlo depende completamente de lo que especifica realmente la modificación -S5. Sin confirmar la hoja de especificaciones S5 de Mitsubishi, la sustitución conlleva el riesgo de un desajuste físico o de configuración. Coincida con el número de pieza completo para un reemplazo directo.

P3: ¿Qué amplificador es compatible con el HA-FF33C-S5?

La serie HA-FF33C se acopla con el amplificador de clase MR-J2-40 — la plataforma MR-J2 de primera generación con capacidad de 400W. El MR-J2-40A es la variante de interfaz analógica/de pulso de propósito general; el MR-J2-40CT soporta posicionamiento CC-Link. El codificador de la serie HA-FF no es compatible con amplificadores MR-J2S, MR-J3 o MR-J4. Estos motores pertenecen a la generación anterior a la J2S y requieren la plataforma de amplificador MR-J2 original.

P4: ¿Cuál es el índice de protección IP54, y es suficiente para entornos de refrigerante?

IP54 significa que el motor está protegido contra la entrada de polvo lo suficiente como para evitar depósitos dañinos (no completamente a prueba de polvo) y contra el agua salpicada desde cualquier dirección. Es adecuado para entornos industriales interiores con salpicaduras incidentales de refrigerante o niebla ligera. No está clasificado para chorros de refrigerante directos o inmersión. En entornos con refrigerante pesado o rutinas de lavado, verifique si IP54 es adecuado o si se requiere un motor con una clasificación superior. Las variantes HA-FF13 y HA-FF23 solo tienen IP44 — el índice IP54 del HA-FF33 es ligeramente más robusto dentro de la familia.

P5: La serie HA-FF está descontinuada. ¿Dónde se puede seguir obteniendo el HA-FF33C-S5?

Toda la serie HA-FF ha sido descontinuada por Mitsubishi, pero el HA-FF33C-S5 sigue disponible a través de distribuidores de excedentes de automatización industrial y talleres de reacondicionamiento certificados que se especializan en componentes de servomotores Mitsubishi. Las unidades reacondicionadas — donde el motor ha sido desmontado, los rodamientos reemplazados, el codificador revisado y probado bajo carga — son una opción viable para mantener máquinas existentes. Para nuevos diseños de máquinas o revisiones importantes de máquinas, Mitsubishi recomienda migrar a motores de baja inercia de generación actual como la serie HG-KN o HC-KFS con amplificadores MR-J4 o MR-JE compatibles.
