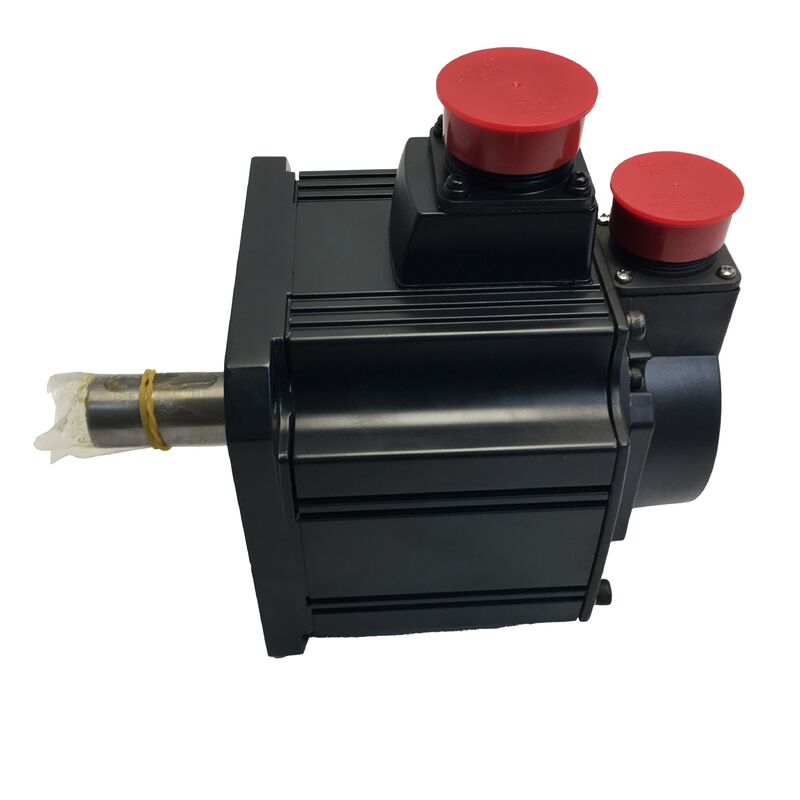

Motor servo AC Mitsubishi HC-SFS81 — Motor MELSERVO J2S de inercia media de 850W para movimiento industrial de precisión

Cuando una máquina exige un control de eje fiable — par constante desde baja velocidad hasta velocidad nominal, respuesta dinámica rápida y un sistema de retroalimentación de posición que no necesita volver a referenciarse después de cada ciclo de apagado/encendido — el motor al final de la cadena de accionamiento tiene que cumplir. El Mitsubishi HC-SFS81 es un servomotor AC sin escobillas de 850 W de la serie MELSERVO J2S, que ocupa un lugar práctico en la línea de inercia media y capacidad media de la familia HC-SFS, lo que lo ha convertido en una opción estándar en máquinas herramienta CNC, robots y equipos de automatización industrial general.

Dónde se sitúa el HC-SFS81 en la familia HC-SFS

La serie HC-SFS abarca desde motores compactos de 500 W hasta unidades de alta potencia de 7 kW, todos compartiendo la misma filosofía de diseño: inercia del rotor media equilibrada con capacidad de salida media, clasificados para 3.000 rpm o 2.000 rpm según la variante, con una estructura totalmente cerrada y autoenfriada y una construcción con retén de aceite que mantiene el rodamiento del extremo de accionamiento protegido de los entornos industriales en los que trabajan estos motores.

El HC-SFS81 es el miembro de 850 W en la base de la subserie de 3.000 rpm — lo suficientemente pequeño como para encajar en diseños de máquinas compactas, lo suficientemente capaz para la mayoría de las aplicaciones de accionamiento de ejes en maquinaria de producción. Su brida de 130 × 130 mm se comparte en la gama media de la familia HC-SFS, lo que significa intercambiabilidad física dentro del mismo tamaño de bastidor al actualizar o reemplazar entre potencias nominales.

Especificaciones técnicas

Codificador absoluto de 17 bits — 131.072 pulsos por revolución

El codificador integrado en el HC-SFS81 no es solo un contador de pulsos. Es un codificador óptico absoluto de 17 bits — 131.072 posiciones únicas por revolución — que opera a través del enlace de comunicación serie de alta velocidad de Mitsubishi con el amplificador servo.

La arquitectura absoluta significa que los datos de posición se conservan al apagar la alimentación, con copia de seguridad de batería en el amplificador servo emparejado que mantiene el contador de posición multivuelta. Al arrancar la máquina, el accionamiento lee el codificador y la posición del eje se conoce inmediatamente. Sin ciclo de referenciación para volver a la posición inicial. Sin esperas. Simplemente listo.

Para máquinas de producción que pasan por múltiples secuencias de encendido/apagado por turno, o para máquinas que necesitan recuperarse rápidamente después de paradas de emergencia, el valor práctico de eliminar el tiempo de referenciación se suma a lo largo de un programa de producción. Una posición de referencia establecida durante la puesta en marcha cubre la vida útil operativa de la máquina.

Inercia media — Una elección de diseño que importa

La inercia del servomotor se trata de ajuste. Un motor de baja inercia acelera rápidamente pero puede tener dificultades para accionar suavemente una carga de alta inercia sin oscilaciones. Un motor de alta inercia es robusto bajo carga pero responde lentamente a cambios rápidos de dirección. La inercia media, como en la serie HC-SFS, representa el punto de equilibrio para la amplia gama de maquinaria donde la inercia del motor y la inercia de la carga deben coincidir razonablemente para un control servo estable y receptivo.

Específicamente para el HC-SFS81, la documentación de Mitsubishi especifica una relación de inercia de carga a motor admisible de hasta 30 veces, lo que otorga a los diseñadores de máquinas una flexibilidad significativa en cuánta inercia de carga puede accionar este motor manteniendo un control de bucle cerrado estable. Esa cifra de 30× es significativamente mayor que la de las familias de motores de baja inercia, lo que refleja la tolerancia del HC-SFS a cargas mecánicas más pesadas.

Construcción con retén de aceite y protección IP65

El eje recto del HC-SFS81 incluye un retén de aceite en el rodamiento del extremo de accionamiento — una característica práctica para instalaciones de máquinas herramienta donde el fluido de corte, la niebla refrigerante y el aire cargado de lubricante llegan habitualmente al extremo del motor. El retén evita que la contaminación migre a la cavidad del rodamiento y de ahí al espacio del codificador.

Combinado con la carcasa con clasificación IP65 (totalmente estanca al polvo, protegida contra chorros de agua de cualquier dirección), el HC-SFS81 está diseñado para funcionar en entornos de producción sin medidas especiales de protección ambiental. Los centros de mecanizado, las líneas de envasado y los equipos de montaje exponen rutinariamente los motores a las condiciones exactas para las que se diseñó el IP65.

Servos amplificadores compatibles

El HC-SFS81 se empareja con los servos amplificadores Mitsubishi MR-J2S-100A o MR-J2S-100B (clase de 1 kW, la potencia adecuada para un motor de 850 W). El MR-J2S-100A utiliza una interfaz de comando de tren de pulsos analógicos, mientras que el MR-J2S-100B se comunica a través de SSCNET serie de alta velocidad para su uso en sistemas de control de movimiento multieje. Ambos amplificadores funcionan con el mismo motor HC-SFS81 — la selección depende de si el controlador upstream emite comandos de posición analógicos o se conecta a través de SSCNET.

El motor también es compatible con amplificadores de nueva generación a través del enfoque de herramienta de renovación de Mitsubishi, lo que permite actualizaciones de la generación de amplificadores J2S a la serie MR-J4-B cuando los requisitos de rendimiento de la máquina o la disponibilidad del amplificador lo exigen.

Dónde se despliega el HC-SFS81

La potencia de 850 W y la velocidad nominal de 3.000 rpm posicionan el HC-SFS81 en el rango más comúnmente necesario para accionamientos de ejes de máquinas herramienta generales y automatización a escala media:

Centros de mecanizado CNC — accionamientos de ejes de avance (X, Y, Z) en centros de mecanizado verticales y horizontales donde la brida de 130 mm y la potencia de 850 W se ajustan a los requisitos de máquinas de tamaño mediano

Tornos y centros de torneado CNC — accionamientos servo de los ejes Z e X, junto con los ejes de posicionamiento de torreta, en equipos de torneado CNC

Robots industriales — motores de accionamiento de articulaciones en robots SCARA y configuraciones de brazos articulados más pequeñas donde la inercia media y la alta resolución soportan un control de articulación suave y preciso

Máquinas de ensamblaje automatizado — estaciones de inserción de precisión, prensado y manipulación de materiales en automatización de ensamblaje electrónico y mecánico

Sistemas de transportadores y transferencia — accionamientos de indexación y posicionamiento en sistemas de transferencia de palets y equipos de almacenamiento automatizado

Mesas de posicionamiento X-Y — etapas de posicionamiento de precisión de dos ejes en equipos de prueba, dispensación y medición

Resumen de variantes del HC-SFS81

El motor base HC-SFS81 está disponible en varias variantes de sufijo para cubrir diferentes requisitos de instalación:

• HC-SFS81 — estándar, eje recto, sin freno
• HC-SFS81B — con freno electromagnético integrado
• HC-SFS81K — con chaveta y ranura en el eje
• HC-SFS81BK — con freno electromagnético y eje con chaveta

Todas las variantes comparten las mismas clasificaciones de motor, codificador, dimensiones de brida y protección IP65. Seleccione la variante que coincida con su método de acoplamiento del eje y si se requiere retención de carga por gravedad en el eje.

Preguntas frecuentes

P1: ¿Qué servo amplificador es compatible con el Mitsubishi HC-SFS81?

El HC-SFS81 se empareja con los servos amplificadores Mitsubishi MR-J2S-100A (interfaz de comando analógico) o MR-J2S-100B (interfaz digital SSCNET) de clase 1 kW. Para sistemas multieje que utilizan controladores de movimiento Mitsubishi, el MR-J2S-100B con comunicación SSCNET es la opción estándar.

P2: ¿El HC-SFS81 admite operación de posición absoluta sin ciclo de referenciación?

Sí. El codificador absoluto de 17 bits integrado conserva la posición del eje al apagar la alimentación, respaldado por la batería en el amplificador servo emparejado. Una vez que se establece una posición de referencia durante la puesta en marcha inicial, el eje informa su posición inmediatamente en cada encendido posterior — no se requiere retorno de referencia.

P3: ¿Cuál es la diferencia entre el HC-SFS81 y el HC-SFS81B?

El HC-SFS81 es el motor estándar sin freno electromagnético. El HC-SFS81B añade un freno electromagnético de resorte integrado que bloquea el eje cuando la bobina del freno se desenergiza — esencial para ejes verticales, articulaciones de robot o cualquier carga que deba mantenerse en reposo sin potencia de accionamiento continua. Todas las especificaciones eléctricas y mecánicas son idénticas en lo demás.

P4: ¿Cuál es la inercia de carga máxima admisible para el HC-SFS81?

Mitsubishi especifica una relación de inercia de carga a motor máxima de 30 veces para el HC-SFS81. Este es el límite superior para mantener un control servo de bucle cerrado estable sin compromisos excesivos de ajuste de ganancia. Las aplicaciones con mayor inercia de carga deben consultar las directrices de selección de servos de Mitsubishi o utilizar la función de autoajuste en el amplificador MR-J2S.

P5: ¿El HC-SFS81 sigue en producción y cuál es su equivalente de generación actual?

La serie HC-SFS pertenece a la generación MELSERVO J2S, que ha sido sucedida por las familias de motores de las series J4 y J5 más nuevas. El equivalente de generación actual en la línea de Mitsubishi es la serie HG-SR (J4) para la misma clase de inercia media y capacidad media. Los motores HC-SFS siguen estando ampliamente disponibles en el mercado de posventa de automatización industrial para el mantenimiento y reemplazo de instalaciones J2S existentes.
