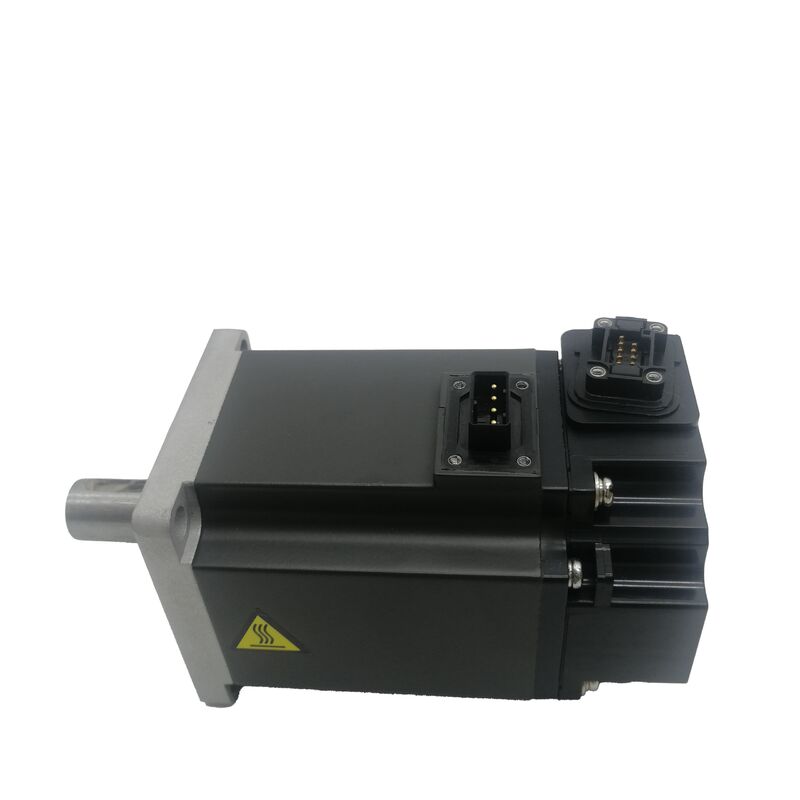

Motor Servo AC Mitsubishi Electric HF-KE73

750W | 2.4 Nm Nominal | 3000 RPM | Codificador Incremental de 17 bits | Compatible con MR-JE-70A | Brida de 80x80 mm | Eje Recto | IP65 | Baja Inercia

Precisión donde los Sistemas de Propósito General la Requieren

Existe un nivel de rendimiento bien definido entre los variadores de bucle abierto de nivel de entrada y las plataformas de bucle cerrado MR-J4/MR-J3 de capacidad completa. Está ocupado por sistemas que necesitan una velocidad real y precisión de retroalimentación de posición sin la sobrecarga de ingeniería de las redes de amplificadores de alta gama. El Mitsubishi Electric HF-KE73 fue diseñado exactamente para este espacio.

Como parte de la serie HF-KE de Mitsubishi y emparejado con el amplificador servo de propósito general MR-JE, el HF-KE73 ofrece una potencia nominal de 750W, un par continuo de 2.4 Nm y retroalimentación de codificador de 17 bits en un formato compacto de brida de 80x80 mm. Es un motor para constructores de máquinas que necesitan un rendimiento servo de bucle cerrado y receptivo en una variedad de ejes de automatización, sin el sobreprecio de las plataformas de variadores de nivel superior.

La serie HF-KE abarca cuatro niveles de potencia: 100W (HF-KE13), 200W (HF-KE23), 400W (HF-KE43) y 750W (HF-KE73). En el techo de la serie, el HF-KE73 aporta la máxima capacidad de par que el amplificador MR-JE-70A puede manejar.

Especificaciones Técnicas

HF-KE vs. HF-KN vs. HF-KP: Misma Brida, Diferentes Generaciones de Amplificadores

Mitsubishi organiza su familia de motores de baja inercia de 750W en varias series adaptadas a amplificadores, y las diferencias no son intercambiables a nivel de variador:

El HF-KE73 se empareja con el MR-JE-70A, el amplificador servo inteligente de nivel de entrada de Mitsubishi con freno dinámico incorporado, entrada de pulso o comando analógico, y comunicación RS-422/RS-485. Esta combinación se dirige a la automatización de propósito general donde el control de posición por tren de pulsos o la referencia de velocidad analógica son el método de interfaz.

El HF-KN73 (serie MELSERVO-JN) se dirige a un nivel de aplicación similar a través del amplificador MR-JN, un amplificador de control de posición simplificado que sacrifica algunas funciones avanzadas por un menor costo de hardware.

El HF-KP73 (serie MELSERVO-J3) y HG-KR73 (serie MELSERVO-J4) se elevan a las plataformas de especificaciones más altas con codificadores absolutos de 18 bits/22 bits, compatibilidad con la red SSCNET III/H y el conjunto completo de funciones avanzadas.

Las cuatro variantes de motor comparten la misma huella de brida de 80x80 mm y las mismas cifras de par de 2.4 Nm / 7.2 Nm. Las dimensiones mecánicas son compatibles, pero los codificadores, conectores e interfaces de amplificador no lo son. La elección entre ellos es una decisión a nivel de sistema, no a nivel de motor.

Qué Proporciona Realmente la Retroalimentación Incremental de 17 Bits

Los 131,072 recuentos por revolución del codificador de 17 bits del HF-KE73 son la especificación que define la suavidad de la velocidad y la resolución de posición en operación normal. A una velocidad nominal de 3,000 RPM, este codificador genera más de 6.5 millones de pulsos de retroalimentación por segundo, una tasa de recuento que permite a los bucles de control del amplificador MR-JE calcular la velocidad instantánea y rastrear la posición con granularidad fina en todo el rango de velocidad del motor.

Para un eje de husillo de bolas con un paso de 10 mm, 131,072 recuentos por revolución se traducen en una resolución de posición teórica de aproximadamente 0.076 micrómetros por recuento, mucho más allá de la precisión mecánica de cualquier husillo de bolas estándar. En la práctica, la resolución del codificador deja de ser el factor limitante en la precisión del posicionamiento, y los factores mecánicos (juego, expansión térmica, error de paso del husillo de bolas) dominan en su lugar.

El codificador es incremental, lo que tiene una implicación práctica: cada vez que se desconecta y se restablece la alimentación principal, el eje no tiene memoria de posición almacenada. Se requiere una secuencia de retorno de referencia (homing) antes de que se establezca una posición absoluta válida. Para la mayoría de las máquinas donde el homing al inicio es un procedimiento normal y breve (la mayoría de los centros de mecanizado y aplicaciones de posicionamiento estándar), esta es una restricción menor y bien gestionada.

IP65: Un Paso Adelante de la Generación HC-KFE

La clasificación de protección del cuerpo IP65 del HF-KE73 marca una mejora significativa sobre el IP55 del HC-KFE73. Mientras que el IP55 protege contra chorros de agua, el IP65 bloquea chorros de agua desde cualquier dirección y además proporciona una exclusión completa de polvo (primer dígito 6, frente al 5 del HC-KFE). Esta clasificación más alta abre el HF-KE73 a entornos de máquinas donde la niebla de refrigerante, las partículas en el aire y el lavado periódico son parte de la producción normal, condiciones que comprometen los motores con clasificación IP55 con el tiempo.

La protección IP65 completa se mantiene a nivel del cuerpo del motor. Para instalaciones cerca de zonas con alto contenido de refrigerante, esta es una ventaja sustancial que extiende los intervalos de mantenimiento y reduce el riesgo de contaminación del codificador en comparación con la generación anterior HC-KFE.

El MR-JE-70A: Un Amplificador Moderno para Esta Clase de Motor

El MR-JE-70A es un amplificador de producción actual, activo en el catálogo de productos de Automatización de Fábrica de Mitsubishi, clasificado para 750W para igualar la salida del HF-KE73. Acepta entrada monofásica o trifásica de 200VAC, incorpora un freno dinámico y una resistencia regenerativa incorporados, y proporciona comunicación RS-422/RS-485 para acceso a parámetros y monitoreo.

Las entradas de comando cubren tanto el tren de pulsos (para controladores de posición de tren de pulsos, módulos de posicionamiento PLC MELSEC o salidas de pulso CNC) como el voltaje analógico para la operación en modo de control de velocidad. La función de ajuste automático en tiempo real incorporada en la serie MR-JE gestiona la adaptación de ganancia a la carga conectada, simplificando la puesta en marcha para ingenieros de mantenimiento que pueden estar trabajando sin la documentación original del variador.

El par HF-KE73 / MR-JE-70A representa un sistema servo actual y activamente soportado: las piezas de repuesto, las actualizaciones de firmware y el soporte técnico de la red de servicio de Mitsubishi siguen disponibles, lo que es una ventaja práctica de mantenimiento sobre los sistemas heredados basados en hardware HC-KFE / MR-E descontinuado.

Contexto de Aplicación: Dónde Pertenece el HF-KE73

El techo de 750W de la plataforma de propósito general MR-JE empareja el HF-KE73 con un perfil de aplicación específico:

Ejes de avance horizontal y mesas de posicionamiento — donde 2.4 Nm de par continuo a 3,000 RPM cumplen con los requisitos de carga de corte y desplazamiento de ejes auxiliares CNC de servicio mediano, sistemas de marcado y correderas de automatización general.

Automatización de embalaje y ensamblaje — ejes de ciclo de trabajo intermitente que realizan pick-and-place, indexación o posicionamiento de cintas transportadoras donde el par pico de 7.2 Nm maneja transitorios de aceleración sin acercarse al límite térmico del motor.

Indexación rotatoria — donde la brida de 80x80 mm proporciona una base mecánica estable y la carcasa IP65 maneja la contaminación incidental típica de los entornos de planta de producción.

Maquinaria textil, de impresión y de conversión — donde los ejes de alimentación de banda coordinados requieren una regulación de velocidad precisa y la retroalimentación de 17 bits del HF-KE73 admite una operación suave a baja velocidad sin rizado de velocidad.

Preguntas Frecuentes

P1: ¿Cuál es la diferencia entre el HF-KE73 y el HC-KFE73 para un escenario de reemplazo de mantenimiento?

Los dos motores comparten la misma huella de brida de 80x80 mm y las mismas cifras de par nominal/pico de 2.4 Nm / 7.2 Nm, lo que hace que un reemplazo mecánico directo sea sencillo. Sin embargo, utilizan sistemas de amplificador e interfaces de codificador completamente diferentes. El HC-KFE73 se empareja con el MR-E-70A descontinuado y utiliza un codificador incremental de 10,000 ppr con retroalimentación de tren de pulsos a través de un formato de conector más antiguo. El HF-KE73 se empareja con el MR-JE-70A actual y utiliza un codificador incremental de 17 bits (131,072 ppr) con la interfaz de señal moderna MR-JE. No es posible un reemplazo directo solo mecánico: tanto el amplificador como los cables del codificador deben cambiarse. La actualización del HC-KFE73 al HF-KE73 representa una mejora real en la resolución del codificador, la protección IP y el acceso a una plataforma de amplificador activamente soportada.

P2: ¿Requiere el HF-KE73 una secuencia de homing en cada encendido?

Sí. El codificador de 17 bits es incremental, lo que significa que los datos de posición se pierden cada vez que se desconecta la alimentación del sistema. Cada arranque requiere un ciclo de retorno de referencia (homing) para restablecer el cero del eje antes de que el sistema de control tenga datos de posición absoluta válidos. Para la gran mayoría de las aplicaciones de máquinas (centros de mecanizado CNC, líneas de embalaje, automatización de ensamblaje), este es un paso de arranque rutinario que toma unos segundos por eje y se maneja automáticamente en la secuencia de control de la máquina. Si la aplicación requiere retención de posición a prueba de ciclos de energía sin homing, los motores con codificadores absolutos (como el HG-KR73 con retroalimentación absoluta de 22 bits) abordan este requisito, aunque a un costo de sistema más alto.

P3: ¿Se puede usar el HF-KE73 en un eje vertical sin un freno electromagnético?

El HF-KE73 es la variante estándar de eje recto sin freno. Para ejes verticales que transportan una carga que puede deslizarse o caer cuando el servo está desenergizado, el HF-KE73 base no proporciona retención pasiva: el eje se moverá libremente cuando el amplificador esté apagado. Para ejes verticales donde la gravedad crea un riesgo para el personal o la pieza de trabajo durante los estados desenergizados, el HF-KE73B (con freno electromagnético sin excitación) es la especificación requerida. La variante de freno utiliza un diseño de resorte que se activa automáticamente cuando se retiran 24VDC, sujetando la carga sin ninguna acción del controlador. Para ejes horizontales sin carga de gravedad, el HF-KE73 estándar sin freno es la opción apropiada y de menor costo.

P4: ¿Qué cable de codificador es compatible con el HF-KE73 al conectarlo al MR-JE-70A?

El HF-KE73 utiliza la familia de cables de codificador Mitsubishi serie MR-JE, específicamente los cables de la serie CNV2E o MR-EKCBL según la orientación del conector y los requisitos de enrutamiento del cable. Los cables de vida útil de flexión estándar son adecuados para instalaciones fijas; las variantes de vida útil de flexión larga se especifican para portacables móviles o montaje flexible. Las longitudes de cable están disponibles desde 2m hasta 30m dentro del rango estándar. La coincidencia de la especificación de vida útil de flexión del cable con la instalación real (enrutamiento fijo frente a flexión repetida) es un detalle importante que afecta la vida útil. El extremo del amplificador termina en el conector del codificador CN2 del MR-JE-70A utilizando el ensamblaje de cable estándar de la serie MR-JE.

P5: ¿Cómo se compara el HF-KE73 con el HG-KR73 de generación actual para un nuevo diseño de máquina?

Para un nuevo diseño de máquina sin restricciones en la selección del amplificador, el HG-KR73 (serie MELSERVO-J4, compatible con MR-J4-70A) es la preferencia de generación actual. Ofrece un codificador absoluto de 22 bits (4,194,304 ppr) frente al incremental de 17 bits del HF-KE73, protección IP65 (idéntica) y las funciones completas de la plataforma MR-J4, incluida la compatibilidad con la red SSCNET III/H, supresión avanzada de vibraciones y retención de posición absoluta en ciclos de energía. Los dos motores comparten la brida de 80x80 mm. Para aplicaciones que se integran en la infraestructura de amplificadores MR-JE existente, o donde la especificación de propósito general y la estructura de costos más baja del HF-KE73 son los factores determinantes, el HF-KE73 sigue siendo una opción práctica y bien soportada.
